Op weg naar adaptieve vermogensverdeling en netspanningregeling voor DC-microgrids

Waarom slimmer kleine energienetwerken ertoe doen

Nu huizen, kantoren en voertuigen meer gebruikmaken van zonnepanelen, accu’s, datacenters en elektrische auto’s, wordt elektriciteit steeds vaker afgehandeld door kleine lokale energienetwerken die microgrids worden genoemd. Veel van deze nieuwe systemen gebruiken gelijkstroom (DC), hetzelfde soort dat in batterijen en elektronica voorkomt. Het soepel en eerlijk laten verlopen van vermogen tussen meerdere bronnen in een DC-microgrid blijkt verrassend lastig. Deze studie toont een nieuwe manier waarmee meerdere elektronische vermogensomzetters automatisch de belasting kunnen delen terwijl de systeemspanning stabiel blijft, zonder dat een complex communicatienetwerk nodig is.

De uitdaging van eerlijke werkverdeling

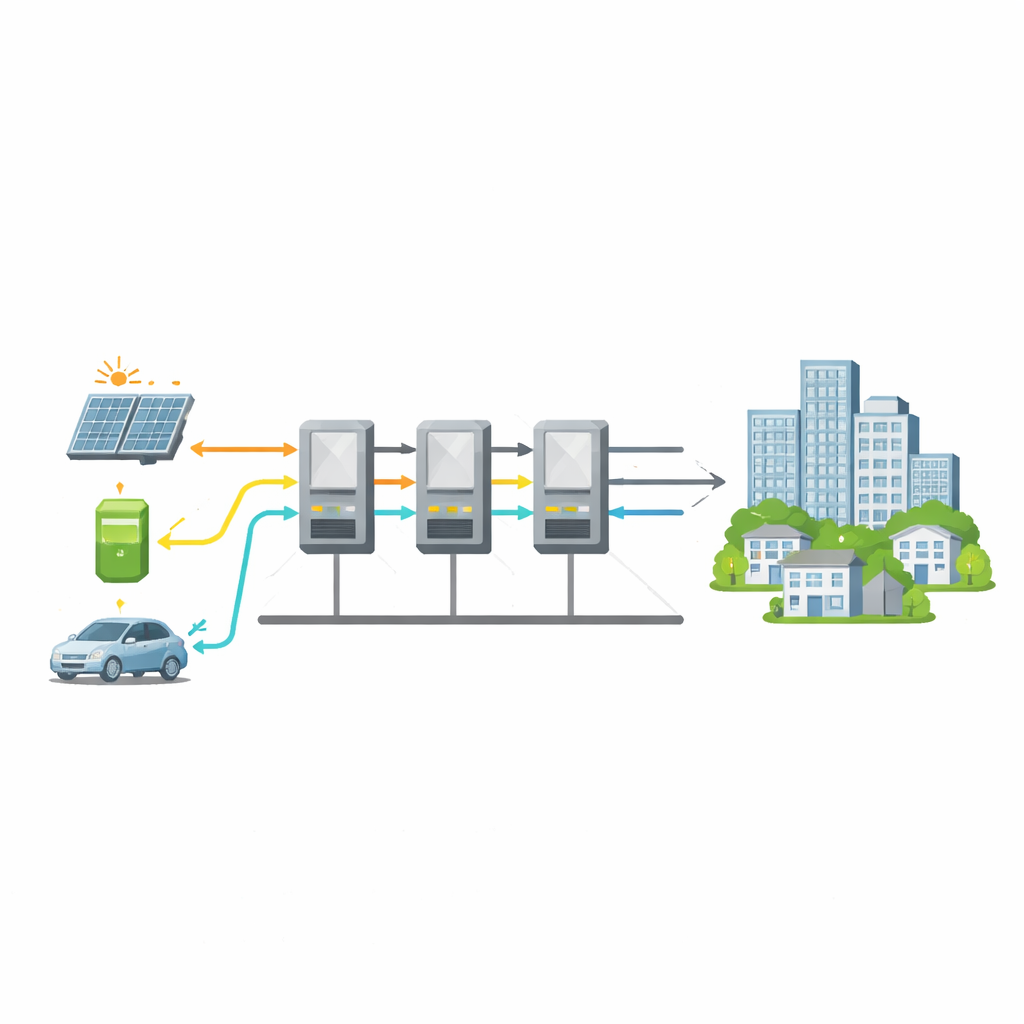

In een DC-microgrid staan meerdere vermogensomzetters naast elkaar en voeden een gemeenschappelijke DC-lijn die verschillende apparaten van stroom voorziet. Idealiter zou elke omzetter een eerlijke bijdrage moeten leveren en de spanning op de gedeelde lijn (de “bus”) zeer dicht bij de doelwaarde moeten blijven. Een veelgebruikte techniek, droopregeling genoemd, probeert dit te bereiken door de uitgangsspanning van elke omzetter iets te verlagen naarmate de stroom toeneemt, waardoor de belasting zich over de eenheden verdeelt. Door verschillen in bekabelingsweerstand en hardware kan de traditionele droopregeling echter niet zowel stoomdeling als busspanning binnen strakke grenzen houden, vooral bij hoge of snel veranderende belastingen. Het resultaat zijn circulatiestromen tussen omzetters, verspilde energie en mogelijk overbelasting van individuele eenheden.

Een nieuwe manier zodat omzetters zich aanpassen

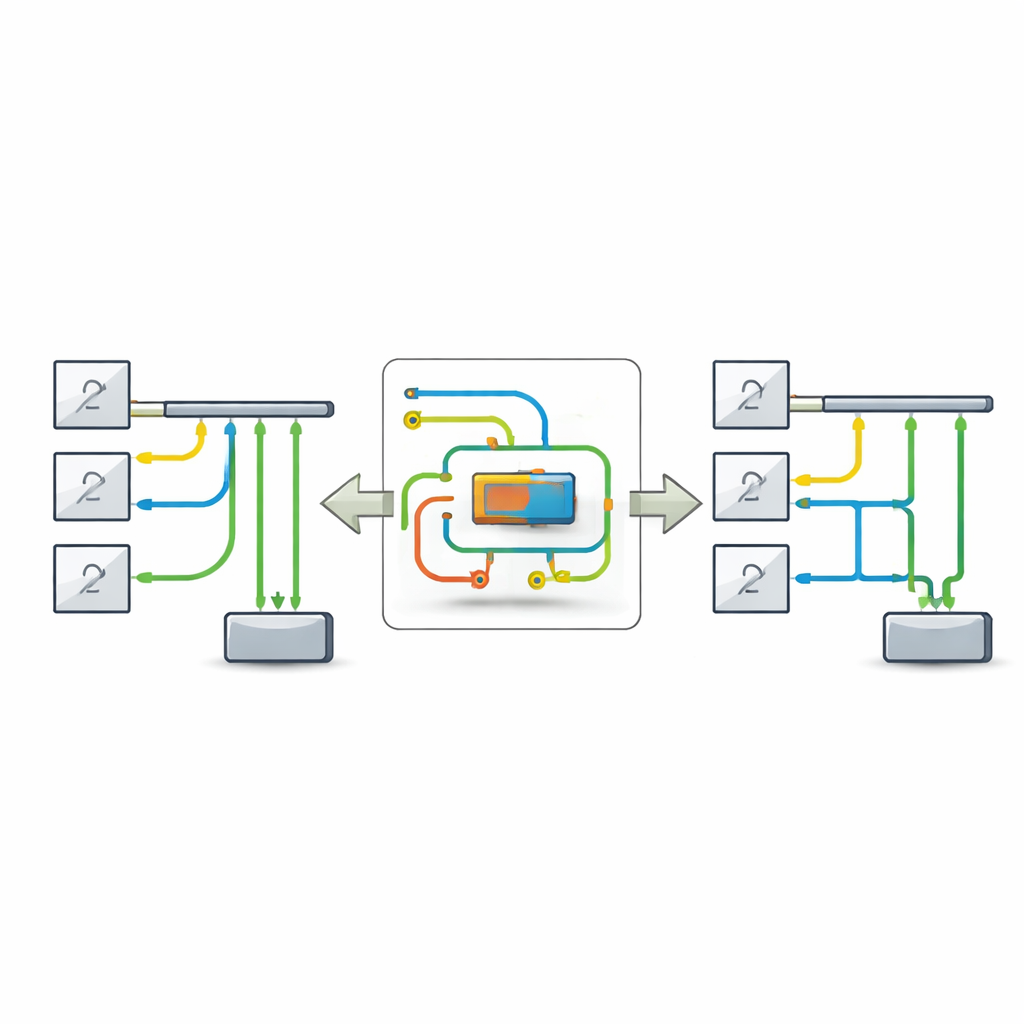

De auteurs stellen een adaptieve droopregeling voor die elke omzetter in staat stelt zijn gedrag continu af te stemmen op wat er daadwerkelijk in het microgrid gebeurt. In plaats van vaste instellingen past de methode een kunstmatige “virtuele weerstand” in elke omzetter in realtime aan. Een primaire regelkring bewaakt hoeveel stroom elke eenheid levert en vergelijkt dat met het gewenste verdeelpatroon. Als een omzetter te veel of te weinig bijdraagt, wordt zijn interne droop-instelling bijgesteld zodat de uitgangsspanning iets verschuift en de stroom opnieuw wordt verdeeld totdat de afwijking is geminimaliseerd.

De spanning tegelijk stabiel houden

Het herverdelen van de stroom kan de totale busspanning verstoren, die dicht bij een ingestelde waarde moet blijven (48 volt in dit werk, een veelvoorkomend niveau in telecom- en lage‑spanning DC-systemen). Om dit aan te pakken voegen de onderzoekers een secundaire regelkring toe. Deze kring bewaakt de werkelijke busspanning en verschuift zachtjes de referentiespanningen van alle omzetters samen om eventuele langetermijndrift te compenseren. In feite zorgt de primaire kring ervoor dat de werklast eerlijk verdeeld is, terwijl de secundaire kring ervoor zorgt dat de “druk” in het systeem, de DC-spanning, op de juiste waarde blijft. Cruciaal is dat elke omzetter alleen zijn eigen spanning en stroom hoeft te meten; er zijn geen datalijnen tussen de eenheden nodig.

De idee testen in modellen en simulaties

Het team paste hun methode toe op een klein DC-microgrid opgebouwd uit drie buck-omzetters, een veelvoorkomend type elektronische vermogenstrap. Ze analyseerden eerst het regelsysteem wiskundig met standaardtechnieken die stabiliteit in zowel tijd- als frequentiedomeinen onderzoeken. Vervolgens testten ze het ontwerp in detail met MATLAB/Simulink-simulaties en realtime digitale simulatierhardware. Ze bekeken veel praktische situaties: verschillende ingangsspanningen, verschillende lijnweerstanden tussen omzetters en de bus, en drie belastingsniveaus van licht tot zwaar. In elk geval vergeleken ze de traditionele vaste droopbenadering met de nieuwe adaptieve strategie.

Wat de resultaten laten zien voor systemen in de praktijk

Onder alle geteste omstandigheden leidde conventionele droopregeling tot merkbare problemen: fouten in stroomverdeling tot ongeveer een kwart van de totale belasting en afwijkingen van de busspanning van enkele procenten. Met adaptieve droop en de toegevoegde spanningslus daalden de fouten in stroomverdeling tot ongeveer één procent of minder, en bleef de busspanning binnen een fractie van een procent van de doelwaarde. Deze verbeteringen werden bereikt zonder enig communicatienetwerk tussen omzetters, waardoor de eenvoud en robuustheid behouden blijven die DC-microgrids in de eerste plaats aantrekkelijk maken.

Waarom dit belangrijk is voor toekomstige energienetwerken

Voor niet‑experts is de kernboodschap dat de auteurs een slimmer, zichzelf afstemmend regelingsmechanisme hebben gevonden dat kleine DC-energiesystemen helpt zich meer als een goed gecoördineerd team te gedragen dan als een verzameling concurrerende apparaten. Door automatisch te balanceren hoeveel werk elke omzetter doet terwijl de systeemspanning stabiel gehouden wordt, maakt hun adaptieve droopregeling DC-microgrids efficiënter, betrouwbaarder en makkelijker uit te breiden. Dit kan toekomstige gebouwen, wijken en laadpunten voor elektrische voertuigen helpen lokale zonnepanelen, accu’s en andere DC-technologieën veiliger en economischer te gebruiken.

Bronvermelding: Mosbah, M.A., Abokhalil, A. & Sayed, K. Toward adaptive control power sharing and bus voltage regulation for DC microgrids. Sci Rep 16, 13395 (2026). https://doi.org/10.1038/s41598-026-47219-w

Trefwoorden: DC-microgrid, droopregeling, vermogensverdeling, spanningsregeling, gedistribueerde energie
