Studie over fysisch-mechanische eigenschappen en schade-constitutief model van zandsteenachtige materialen

Waarom ingenieurs geven om namaakgesteente

Van diepe tunnels tot metrolijnen en dammen: veel van onze grootste ingenieursprojecten worden uitgegraven in of omgeven door gesteente. Voordat er in een echte heuvel wordt geboord, bouwen ingenieurs vaak verkleinde fysieke modellen om te zien hoe het gesteente rond een tunnel of talud zou kunnen scheuren en bezwijken. Deze studie stelt een ogenschijnlijk eenvoudige vraag: kunnen we een kunstmatige zandsteen maken die zo veel op het echte materiaal lijkt dat hij betrouwbare antwoorden geeft in deze modelproeven?

Nauwkeurig kijken naar echte zandsteen

De onderzoekers begonnen met het onderzoeken van echte zandsteen, afkomstig van bijna een kilometer diepte in een Chinese steenkoolmijn. Ze verdeelden het in drie typen op basis van korrelgrootte: grof, gemiddeld en fijn. Onder de microscoop ontdekten ze dat alle drie voornamelijk uit dezelfde bestanddelen bestaan, zoals kwarts en veldspaat, maar dat de korrels anders zijn verpakt en van verschillende afmetingen. Fijne zandsteen bevat het meeste kwarts en heeft de kleinste, meest compacte korrels. Het team mat ook hoe de gesteenten water opnemen en hoe sterk ze zijn bij compressietests, zowel zonder als met de extra druk die diepe gesteenten normaal gesproken ondervinden.

Hoe water het gesteente van binnen verandert

Water is een stille maar krachtige factor in het gedrag van gesteente. Door zandsteenmonsters te weken en ze vervolgens met een hoogrezolutie elektronenmicroscoop te bekijken, zagen de onderzoekers hoe de interne poriën en vlokken veranderden. Bij grof en gemiddeld zandsteen raakte wat eerst een dichte, gelaagde structuur leek losser toen water binnendrong, materiaal tussen de korrels oploste en nieuwe doorgangen opende. De fijne zandsteen veranderde daarentegen nauwelijks in poreuze structuur, hoewel sommige kleiachtige deeltjes aan het oppervlak opzwollen. Deze verschillen helpen verklaren waarom grof zandsteen meer water kan opnemen en waarom zijn sterkte en scheurpatronen verschillen van het fijnere materiaal.

Een overtuigende vervanger voor gesteente bouwen

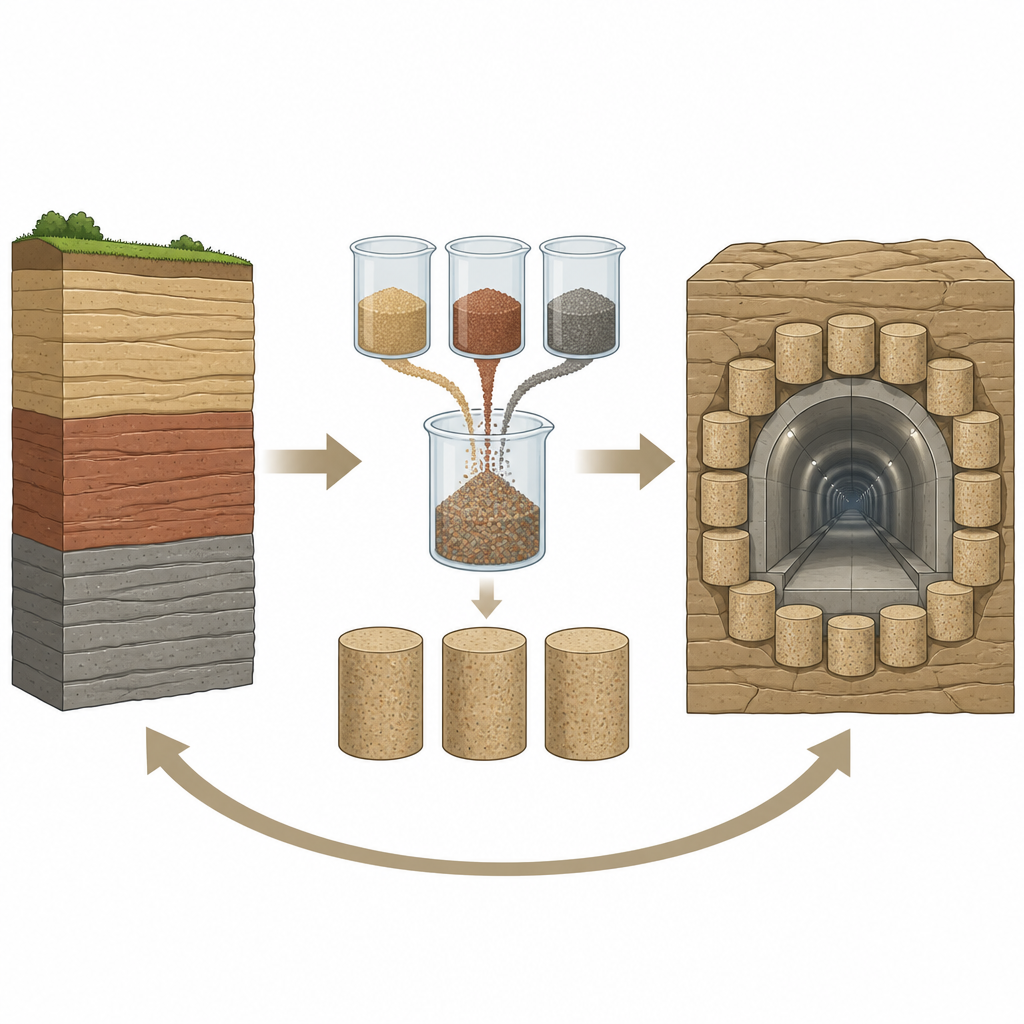

Gewapend met deze kennis gingen de auteurs aan de slag om een gesteenteachtig materiaal te ontwerpen dat deze eigenschappen nabootst. Ze mengden kwartszand, ijzerpoeder, cement, gips en water in zorgvuldig geplande samenstellingen en goten en hardden 243 cilindrische monsters uit met verschillende korrelgroottes. Elke partij onderging compressietests zonder omgevingsdruk en onder twee niveaus van omringende druk om te bepalen hoe stijf, hoe sterk en hoe bros het materiaal was. Ze maten ook hoeveel water elk mengsel kon opnemen. Door deze resultaten te vergelijken met het gedrag van de natuurlijke zandstenen identificeerden ze een optimale samenstelling: een materiaal bestaande uit 70 procent toeslagmateriaal, met tweemaal zoveel kwartszand als ijzerpoeder, cement als enige bindmiddel en water gelijk aan een kwart van de vaste massa.

Vastleggen hoe schade zich opbouwt

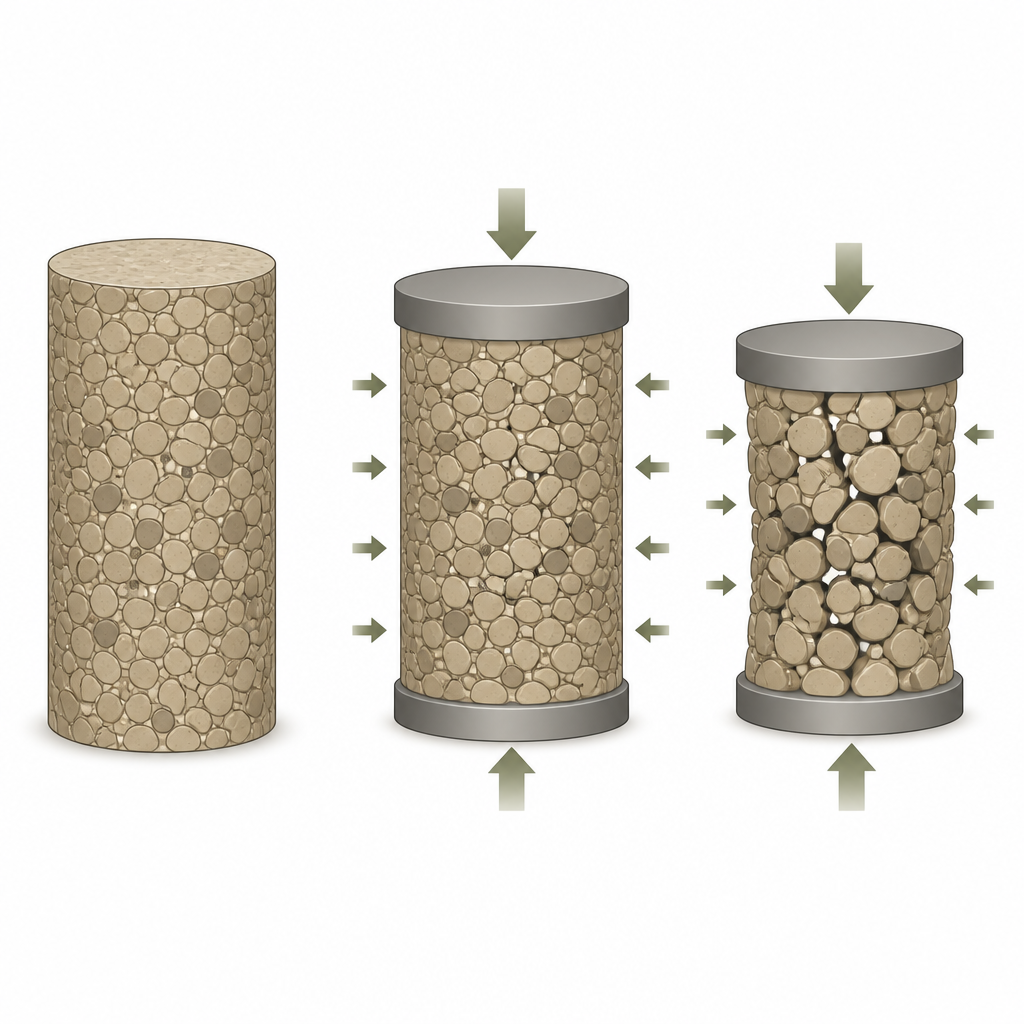

Het matchen van eenvoudige sterktecijfers is niet voldoende; ingenieurs moeten ook weten hoe schade begint en zich binnen het materiaal ontwikkelt terwijl het wordt samengedrukt. Het team analyseerde hoe de kunstmatige zandsteen vervormt in drie fasen: een aanvankelijke elastische fase, een geleidelijke plastische fase waarin microbarsten zich verspreiden, en een uiteindelijke faalfase waarbij de sterkte afneemt. Ze zetten dit gedrag om in een wiskundig schadelijk model dat het gesteente behandelt als een verzameling van kleine elementen die één voor één kunnen bezwijken. Een belangrijk inzicht is dat het materiaal een duidelijk drempelgedrag toont: onder een bepaalde rek treedt er geen echte schade op, en erboven hoopt schade zich op op een voorspelbare manier. Door het model aan hun testgegevens aan te passen, toonden ze aan dat het zowel de stijgende als dalende delen van de spannings-rekcurven bij verschillende drukken kan reproduceren.

Wat dit betekent voor tunnels en taluds

Voor niet-specialisten is de conclusie dat de studie niet alleen een recept levert voor een realistische namaakzandsteen, maar ook een manier om te beschrijven hoe deze verzwakt onder belasting. Het gekozen mengsel gedraagt zich sterk vergelijkbaar met echte zandsteen qua sterkte, stijfheid, wateropname en scheurgedrag, en het nieuwe schadelijke model volgt betrouwbaar de respons wanneer het materiaal van intact naar gebarsten overgaat. Deze combinatie biedt ingenieurs een betrouwbaardere laboratoriumvervanger voor echt ondergronds gesteente, waardoor ze kunnen onderzoeken hoe toekomstige tunnels, mijnen en taluds zich zouden kunnen gedragen voordat er daadwerkelijk wordt uitgegraven.

Bronvermelding: Zhang, S., Qiao, W., Song, W. et al. Study on physico-mechanical properties and damage constitutive model of sandstone-like materials. Sci Rep 16, 15561 (2026). https://doi.org/10.1038/s41598-026-46993-x

Trefwoorden: zandsteen, gesteenteachtig materiaal, geotechnische modelproeven, schade-constitutief model, triaxiale compressie
