Multivektor modelvoorspellende regeling voor meerfase-asynchrone machines met kennis van dead-time

Waarom dit ertoe doet voor schonere elektrische energie

Naarmate auto’s, vliegtuigen en industriële machines elektrificeren, pushen ingenieurs motoren en vermogenselektronica om meer vermogen, hogere efficiëntie en zeer betrouwbare werking te leveren. Een veelbelovende weg is het gebruik van motoren met meer dan de gebruikelijke drie voedende geleiders, gecombineerd met slimme digitale besturing. Maar een klein veiligheidsvertraging in de vermogenselektronica, bekend als dead time, verstoort ongemerkt de stroom en verspilt energie — vooral naarmate de besturing sneller wordt. Deze studie toont hoe een moderne regelingsalgoritme kan worden geleerd die vertraging te anticiperen, waardoor elektrische ruis en verliezen in een zespahsige motoraandrijving worden verminderd zonder extra hardware.

Meer motorgeleiders, meer regelingsmogelijkheden

In plaats van de conventionele driefasige motor richten de auteurs zich op een zespahsige asynchrone machine: simpel gezegd twee driegeleider statorwikkelingen die ruimtelijk iets verschoven zijn en gevoed worden vanuit een gedeelde gelijkspanningsbron. Deze opstelling biedt belangrijke voordelen voor veeleisende toepassingen zoals elektrische voertuigen en vliegtuigen — grotere fouttolerantie, betere vermogensdichtheid en hogere efficiëntie. De prijs is extra complexiteit: de extra geleiders creëren additionele interne paden, of „subruimten”, waar ongewenste stromen kunnen circuleren en in warmte in plaats van bruikbaar koppel kunnen veranderen. Moderne digitale signaalprocessors maken het nu haalbaar om deze complexiteit in real-time te beheersen.

Slimme voorspelling en de verborgen rol van dead time

Een toonaangevende methode om dergelijke aandrijvingen aan te sturen is eindige-actie-set modelvoorspellende regeling (finite control set model predictive control). In plaats van voorzichtig spanningen naar een referentie te sturen, voorspelt dit schema hoe de motorstromen zullen reageren op elke mogelijke schakelconfiguratie van de vermogensomzetter, en kiest vervolgens die configuratie die de stromen het dichtst bij hun doelen brengt één of twee stappen vooruit. Een verfijnde variant, multivektorregeling genoemd, combineert snel meerdere schakelpatronen binnen één regelperiode zodat de hoofdkoppelproducerende stromen correct zijn terwijl de parasitaire stromen in de extra subruimten idealiter naar nul middelen. Toch veronderstelt dit elegante idee perfecte hardware. In werkelijkheid voegt elke omzetterpoot een korte pauze in tussen het uitschakelen van de ene transistor en het inschakelen van de andere om een kortsluiting te vermijden. Tijdens deze dead time wordt de stroom via diodes geleid en verschilt de werkelijke spanning die de motor ziet kortstondig van wat de regelaar verwacht.

Hoe een kleine vertraging een zorgvuldig evenwicht verstoort

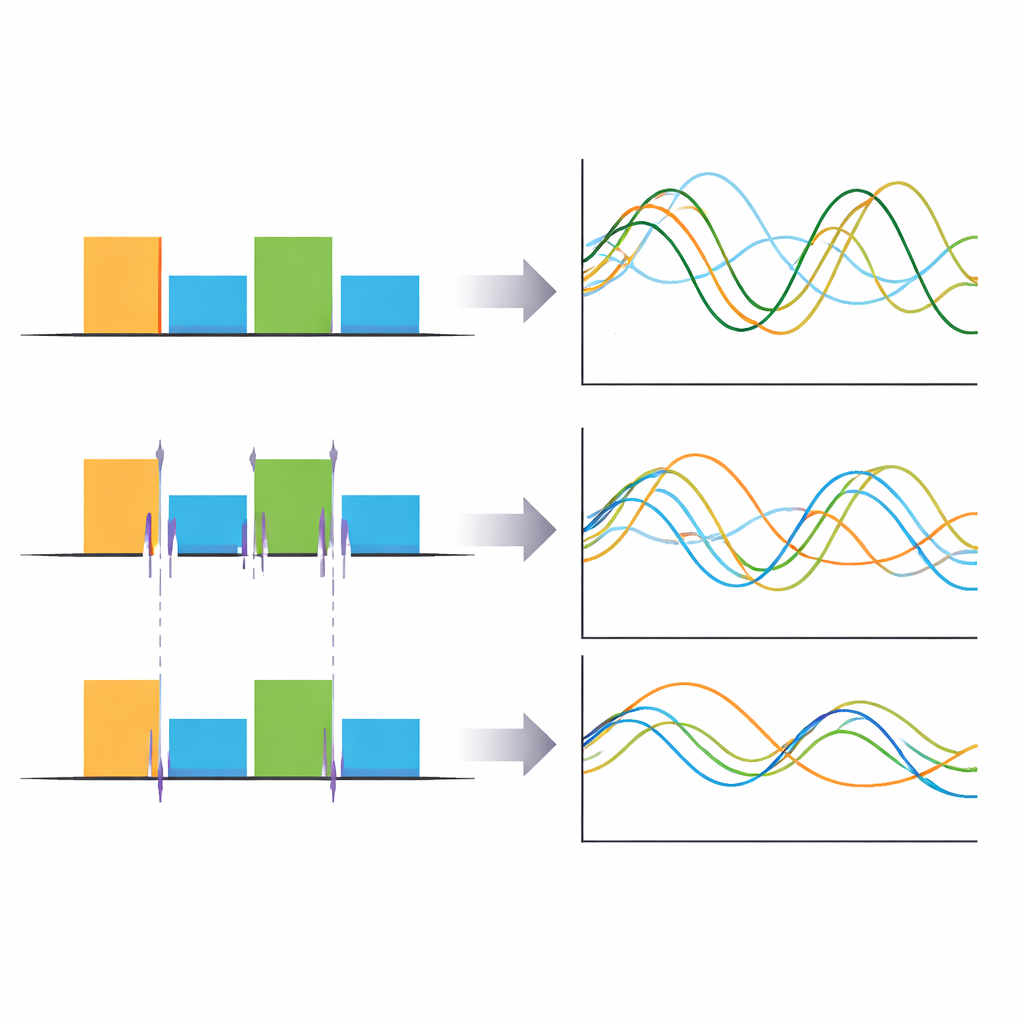

Het team analyseert eerst hoe deze dead-time-intervallen de zorgvuldig ontworpen multivektorpatronen verstoren. Ze tonen aan dat, hoewel de hoofdkoppelproducerende spanningen dicht bij hun bedoelde waarden blijven, de onbedoelde spanningspulsen in de bijkomende subruimten groot kunnen zijn omdat die paden een lage elektrische weerstand hebben. Het effect wordt erger naarmate ingenieurs de regelingsfrequentie verhogen om een snellere respons te verkrijgen: elke spanningsstap wordt korter, maar de duur van de dead time blijft vast, waardoor het aandeel ervan in de cyclus toeneemt. Via theoretische modellering en simulaties tonen de auteurs aan dat schakelen tussen ideaal onschuldige spanningscombinaties, onder invloed van dead time, aanzienlijke ongewenste spanningen kan injecteren en lage-orde harmonischen in de stromen kan versterken.

De regelaar leren over de vertraging

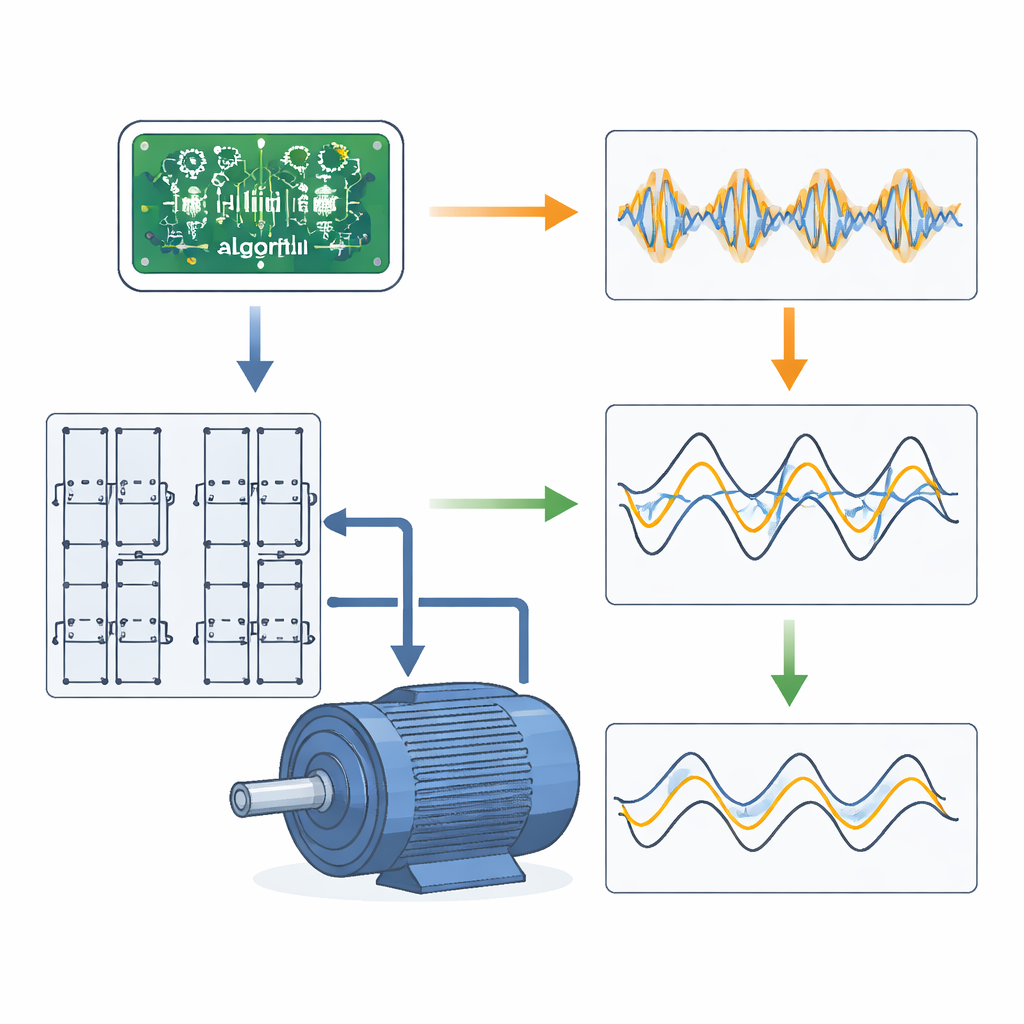

In plaats van extra schakelacties toe te voegen of losstaande harmonische filters te monteren, stellen de auteurs voor een gedetailleerd model van dead time rechtstreeks in het voorspellende regelingsalgoritme op te nemen. Hun schatting van de invloed van dead time blijft hetzelfde eenvoudige set multivektorpatronen gebruiken, maar voor elke kandidaat-actie berekent het welke gemiddelde spanning daadwerkelijk zal optreden in zowel de hoofd- als de secundaire subruimten wanneer dead time en stroomrichting in aanmerking worden genomen. De kostenfunctie die de regelaar stuurt wordt vervolgens geëvalueerd met deze gecorrigeerde spanningen, en beboet expliciet niet alleen fouten in de koppelproducerende stromen maar ook ongewenste stromen in de secundaire paden. Dit stelt de regelaar in staat op elk moment het beste compromispatroon te kiezen, zelfs bij zeer hoge schakelspanningenfrequenties.

Wat experimenten onthullen over schonere stromen

De onderzoekers implementeren hun methode op een laboratoriumopstelling met een aangepaste zespahsige motor aangedreven door twee standaard driefasige vermogensmodules en een commerciële digitale signaalprocessor. Ze vergelijken drie strategieën: conventionele enkelvektor voorspellende regeling, een basis multivektor-schema dat dead time negeert, en hun verbeterde dead-time-bewuste versie. Over een reeks snelheden en regelingsfrequenties tot 20 kilohertz vermindert de voorgestelde methode consistent standaardmaatstaven voor vervorming in de motorstromen, vooral in de lage-orde harmonischen die gekoppeld zijn aan extra koperen verliezen. Cruciaal is dat dit gebeurt zonder het aantal schakelacties te verhogen, en dat het robuust blijft zelfs wanneer de motorparameters in de regelaar opzettelijk afwijken van de echte machine.

Conclusie voor toekomstige elektrische aandrijvingen

Voor lezers is de kernboodschap dat een klein, onvermijdelijk timinggat in vermogensomzetters ongemerkt de voordelen van geavanceerde regelingsschema’s kan ondermijnen juist wanneer ze het meest belast worden. Door deze dead time expliciet te modelleren binnen een voorspellende multivektorregelaar herstellen de auteurs de beloofde voordelen van meerfasige motoraandrijvingen: vloeiendere stromen, lagere verliezen en beter gebruik van de beschikbare spanning, allemaal zonder extra hardware of complexe toevoegingen. Nu elektrische mobiliteit en energie-efficiënte industrie blijven groeien, zullen dergelijke regeling-bewuste correcties essentieel zijn om maximale prestaties uit elke watt te halen.

Bronvermelding: Carrillo-Rios, J., Cordoba-Ramos, M., Lara-Lopez, R. et al. Multivector model predictive control for multiphase induction machines with dead-time knowledge. Sci Rep 16, 11686 (2026). https://doi.org/10.1038/s41598-026-46936-6

Trefwoorden: meerfasige motoraandrijvingen, modelvoorspellende regeling, compensatie van dead-time, vermogenselektronica, stroomharmonischen
