Een hybride analytisch–optimalisatiekader voor zijkantonderdrukking en straalbreedtecontrole in lineaire antennearrays

Scherpere signalen voor drukke frequenties

Van 5G-netwerken en weersradar tot medische scanners die in het lichaam kijken: veel moderne systemen vertrouwen op antennearrays om gerichte bundels radiogolven uit te zenden en te ontvangen. Hoe scherper deze bundels zijn, en hoe minder energie er naar de zijkanten ontsnapt, hoe beter die systemen kunnen waarnemen, communiceren en bestand zijn tegen interferentie. Dit artikel introduceert een nieuwe manier om zulke arrays te ontwerpen die zeer zuivere, smalle bundels oplevert terwijl de benodigde rekenkracht en hardware-eisen beheersbaar blijven.

Waarom antennes “goede buren” nodig hebben

Een antennearray is eenvoudigweg een reeks kleine antennes die op één lijn zijn geplaatst en samen worden aangestuurd zodat ze als één groter, preciezer instrument fungeren. Idealiter wil je een sterke centrale bundel gericht op het doel en zeer zwakke "zijklobben" aan de zijkanten, die anders interferentie kunnen opvangen of veroorzaken. Het probleem is dat het verlagen van zijklobben meestal de hoofdstraal verbreedt, wat de resolutie schaadt. Klassieke ontwerptrucs passen aan hoe sterk elk element wordt aangestuurd, met patronen die vensters of tapers worden genoemd, om dit compromis te beslechten. Maar deze benaderingen vragen vaak om onhandig, sterk ongelijkmatige aandrijfwaarden en blijven grotendeels leunen op trial-and-error numerieke optimalisatie.

Een truc geleend uit digitale communicatie

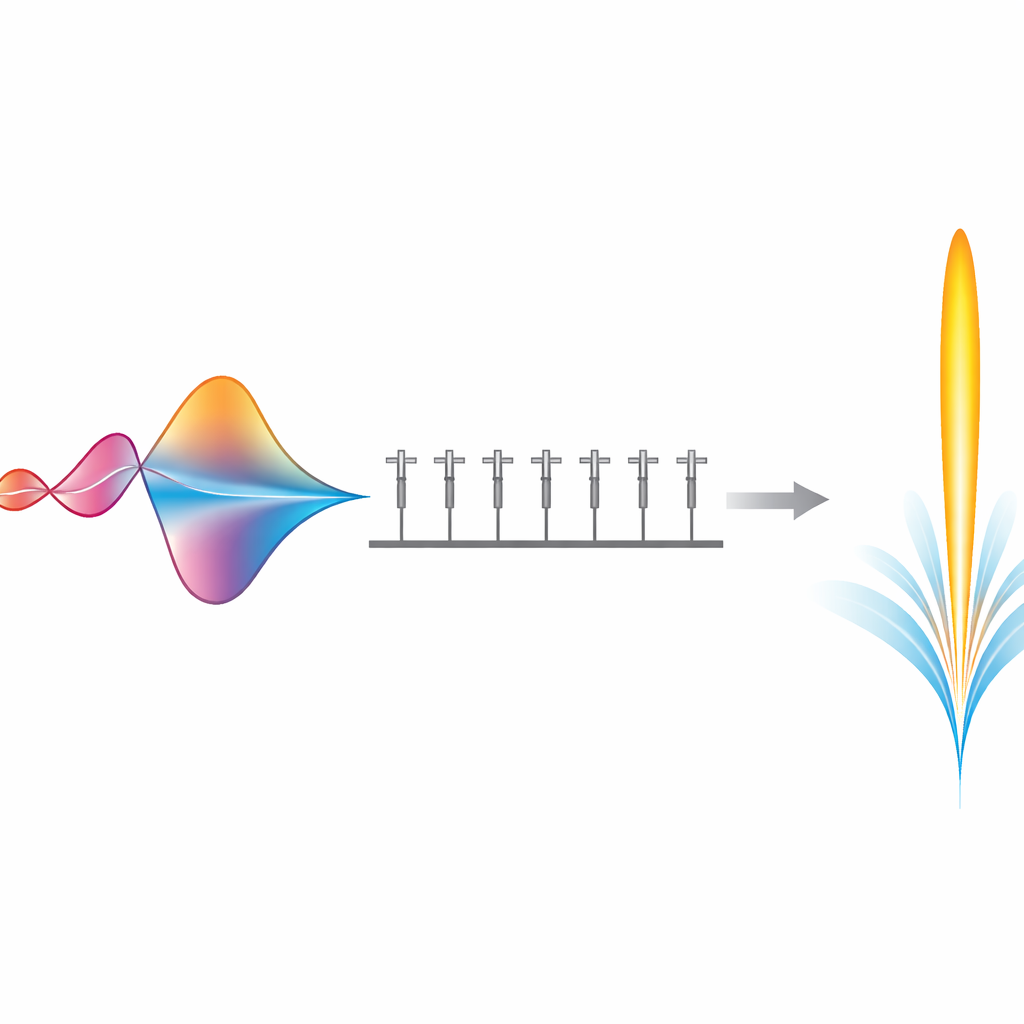

De auteurs lenen een vormingscurve die veel wordt gebruikt in digitale communicatie, bekend als een raised-cosine pulse, en interpreteren die in de ruimte in plaats van in de tijd. In communicatiesystemen voorkomt deze zacht afgeronde puls dat signalen in elkaar overlopen terwijl hij spectraal efficiënt blijft. Hier wordt diezelfde wiskundige vorm afgebeeld op de hoeken rond een lineaire antennearray. In plaats van simpelweg een standaard array-patroon met een venster te vermenigvuldigen, wordt de raised-cosinecurve behandeld als de gewenste bundelvorm zelf. De auteurs leiden een precieze koppeling af tussen de tijdsvariabele van de puls en de kijkhoek van de array, en zetten vervolgens een matrixtoestand op waarvan de oplossing de exacte aandrijfwaarden geeft die elk antneelement moet hebben om die ideale vorm na te bootsen.

Laat evolutie de geometrie verfijnen

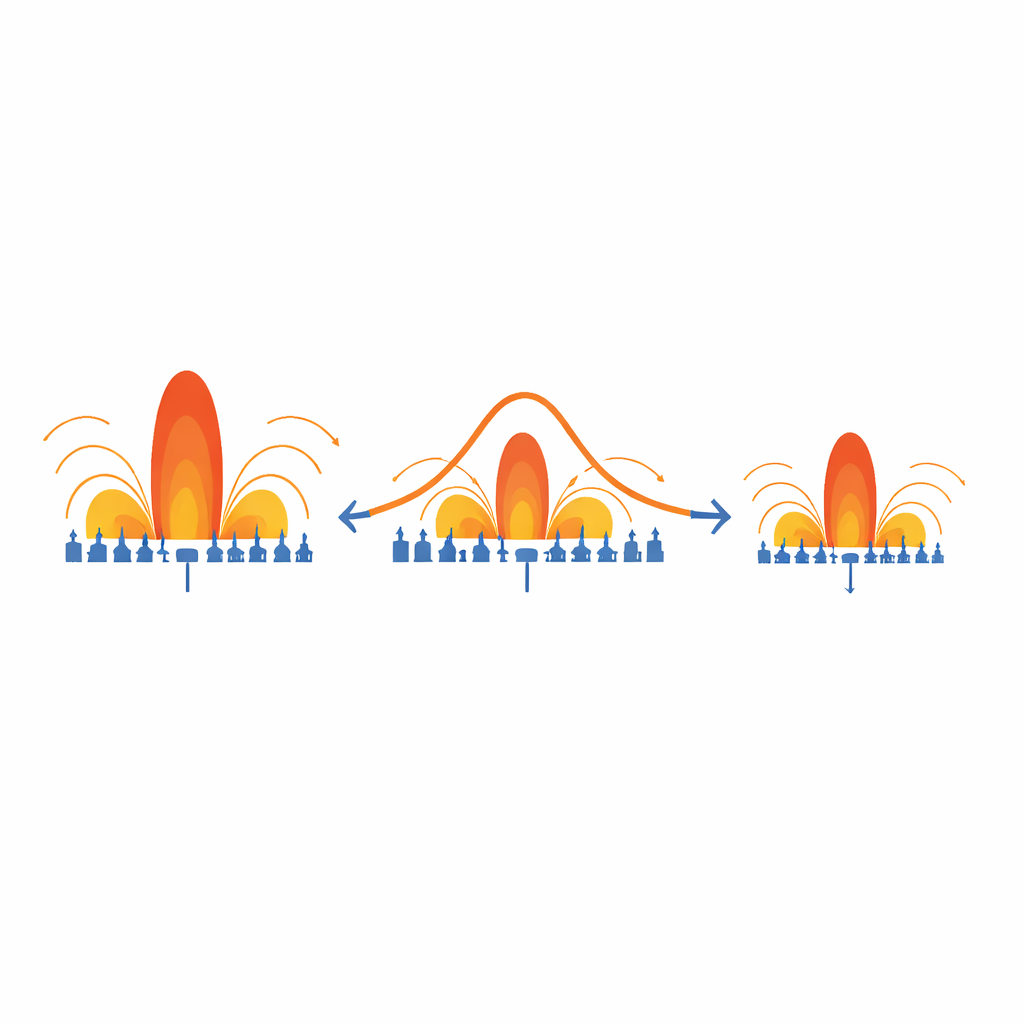

Zodra het doelbundelpatroon analytisch is vastgelegd, verschuift het probleem van "alles raden" naar alleen vragen hoe ver de elementen uit elkaar moeten staan. Deze afstand beïnvloedt sterk de zijklobben maar is berucht moeilijk te optimaliseren. De auteurs gebruiken een genetisch algoritme — een zoekstrategie geïnspireerd door evolutie — om verschillende afstandspatronen te verkennen, terwijl hun gesloten-vorm vergelijkingen meteen de elementaandrijvingen bijwerken voor elke kandidaat. Een kostfunctie beloont configuraties die zijklobben onderdrukken, de hoofdstraal smal houden en aan praktische afstandsbeperkingen voldoen, terwijl numeriek onstabiele oplossingen automatisch worden bestraft. Deze scheiding tussen exacte wiskunde voor de amplitudes en evolutionaire zoektocht voor de posities verkleint de omvang en de moeilijkheid van de optimalisatietaak aanzienlijk.

Schonere bundels met praktische hardware

Simulaties van een 15-elementenarray tonen het voordeel aan. Vergeleken met een standaard uniform aangestuurde array reduceert de nieuwe methode de zijklobben tot ongeveer een derde van hun oorspronkelijke sterkte terwijl de breedte van de hoofdstraal met meer dan de helft wordt verkleind. Voor één belangrijke instelling van de roll-offparameter (die de "afronding" van de raised-cosine afstelt) dalen de zijklobben tot circa −38 dB met een straalbreedte iets boven 5,5 graden, en presteert de methode beter dan populaire Chebyshev-, Taylor- en Kaiser-ontwerpen van vergelijkbare omvang. Door deze roll-offfactor te variëren kunnen ontwerpers soepel schakelen tussen diepere zijkantonderdrukking en scherpere bundels, afhankelijk van of het vooral om interferentieonderdrukking of om fijne hoekresolutie gaat. Belangrijk is dat de spreiding tussen de zwakste en sterkste elementaandrijvingen binnen realistische grenzen voor moderne elektronica blijft, en dat volledige 3D-elektromagnetische simulaties van op dipolen gebaseerde arrays bevestigen dat de voorspelde verbeteringen ook in gedetailleerdere modellen standhouden.

Van vergelijkingen naar scanners en sensoren in de echte wereld

Voor radar, elektronische oorlogsvoering en microgolf-medische beeldvorming, waar kleine echo’s van storingen en jam moeten worden gescheiden, biedt deze hybride benadering een krachtig nieuw ontwerpelement: een analytisch gedefinieerde bundelvorm gecombineerd met geometrie bijgesteld door evolutionaire zoekmethoden. In plaats van uitsluitend te leunen op zware iteratieve afstemming, beginnen ingenieurs met een wiskundig exact doel en laten vervolgens optimalisatie de afstandsverdeling verfijnen. Het resultaat is een praktisch recept voor antennearrays die schonere, smallere bundels leveren met minder rekeninspanning, waardoor toekomstige systemen duidelijker kunnen waarnemen en betrouwbaarder kunnen communiceren in een steeds drukkere elektromagnetische wereld.

Bronvermelding: Elkhawaga, A.M., Aboualalaa, M. & Abd Elnaby, M.M. A hybrid analytical–optimization framework for sidelobe suppression and beamwidth control in linear antenna arrays. Sci Rep 16, 12223 (2026). https://doi.org/10.1038/s41598-026-46772-8

Trefwoorden: antennearrays, beamforming, zijkantonderdrukking, genetische optimalisatie, microgolfbeeldvorming
