Bewegingskenmerken van overliggende lagen en voorspelling van de hoogte van watergeleidend fractuurgebied bij diepe kolenwinning in het droge westen van China

Waarom diep kolen delven land en water beïnvloedt

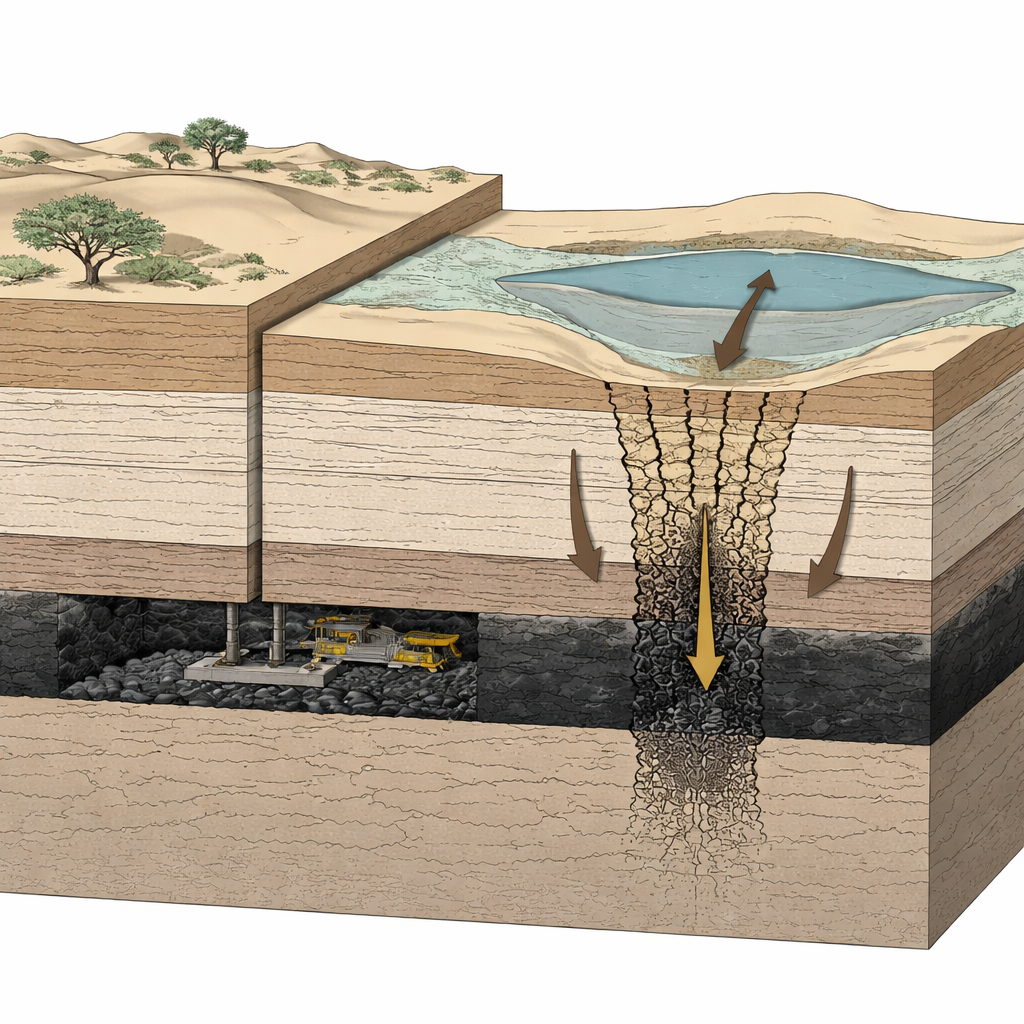

In het droge hart van West-China zijn dorpen en industrieën afhankelijk van schaarse ondergrondse waterreserves die boven rijke kolenlagen liggen. Naarmate mijnen dieper graven, vrezen ingenieurs dat de gesteentelagen die de kolen van de kostbare aquifers scheiden kunnen scheuren, waardoor er verborgen paden ontstaan waarlangs water kan wegstromen of tunnels kan binnendringen. Deze studie onderzoekt hoe uitzonderlijk zachte, dikke zandsteen boven diepe kolenlagen in het Ordos-bekken buigt, vloeit en breekt tijdens de winning, en wat dat betekent voor stabiliteit van het land en de veiligheid van het grondwater.

Een bijzonder soort zacht gesteente boven de kolen

De kolenvelden van het Ordos-bekken worden afgedekt door ultradikke, “zwak gecementeerde” zandstenen — gesteente dat er solide uitziet maar zich meer gedraagt als een stevige, poreuze spons dan als een star balk. In tegenstelling tot de harde dakgesteenten boven veel kolenmijnen elders, hebben deze zandstenen lage sterkte, hoge porositeit en raken ze gemakkelijk beschadigd door spanningen en water. Naarmate de winning dieper komt, worden traditionele vuistregels over hoe daken breken en hoe ver scheuren omhoog reiken onbetrouwbaar. De auteurs probeerden te begrijpen hoe deze zachte overdekking zich werkelijk beweegt, zodat ingenieurs beter kunnen voorspellen hoe het oppervlak kan bezwijken en hoe groot het risico is dat water door nieuw gevormde scheuren stroomt.

Het ondergrondse herbouwen in het laboratorium

Om de gesteenten in slow motion te kunnen volgen, bouwde het team een grootschalig fysisch model met zorgvuldig gemengde zand-, gips- en andere materialen die op een schaal van één vijfhonderdste de echte gesteentelagen nabootsen. Ze simuleerden longwall-winning van één en vervolgens meerdere aangrenzende panelen, terwijl nauwkeurige camera’s duizenden kleine markers volgden om elke subtiele verschuiving vast te leggen. Wanneer één paneel van 300 meter breed werd gedolven, bleef het hoofddak er eerst stil boven hangen en begon daarna plotseling door te zakken toen de uitgraving ongeveer 150 meter vorderde. Toen de volledige breedte was gewonnen, was het modeldak met het equivalent van 5,55 meter gezakt en had de invloed van de winning zich naar hogere gesteentelagen verspreid.

Van bros breken tot langzaam buigen en vloeien

Toen de winning zich over meerdere aangrenzende panelen voortzette, veranderde het gedrag van de overliggende lagen op opvallende wijze. Lagere, taaiere lagen vlak boven de kolen braken in blokken en balken en vormden scherp afgebakende instortingszones. Daarentegen verbrak de ultradikke Krijtzandsteen erboven niet. In plaats daarvan boog hij vloeiend over een groot gebied en plastisch vervormde hij, waarbij het midden naar beneden stroomde en de zijden roteerden. Het verplaatsingsveld liet zich opdelen in een centraal “inzakkingsgebied” met bijna verticale bezinking en flankerende “rotatiegebieden” waar gesteenten naar het al uitgeholde gebied toe of ervan weg kantelden. Dit grote, gecoördineerde buigpatroon betekende dat scheuren hoger konden rijzen dan verwacht, zonder duidelijke, schone breuken.

In het gesteente kijken om het vreemde gedrag te verklaren

Om te begrijpen waarom deze zandsteen zo anders reageerde, testten de onderzoekers boorkernen in een hoge-druk triaxiale opstelling en beeldden ze die met een scanning elektronenmicroscoop. De mechanische tests toonden een lage algehele sterkte en een sterke afhankelijkheid van de omringende druk: bij lage druk spleet het gesteente en trad schuiving op; bij hogere druk gedroeg het zich meer als een langzaam vloeiend materiaal, waarbij korrels loslieten zonder grote open scheuren te vormen. Microscopische beelden lieten goed afgeronde kwartsgranen zien met veel poriën ertussen en slechts dunne, vlekkerige films van zwakke calciet en veldspaat als bindmiddel. Energy-dispersieve röntgenanalyse bevestigde dit fragiele cement. Samen maken deze eigenschappen de zandsteen gemakkelijk samendrukbaar, buigzaam en langzaam verkruimelbaar, in plaats van te breken als een starre balk.

Gesimuleerde winning en het ontstaan van waterpaden

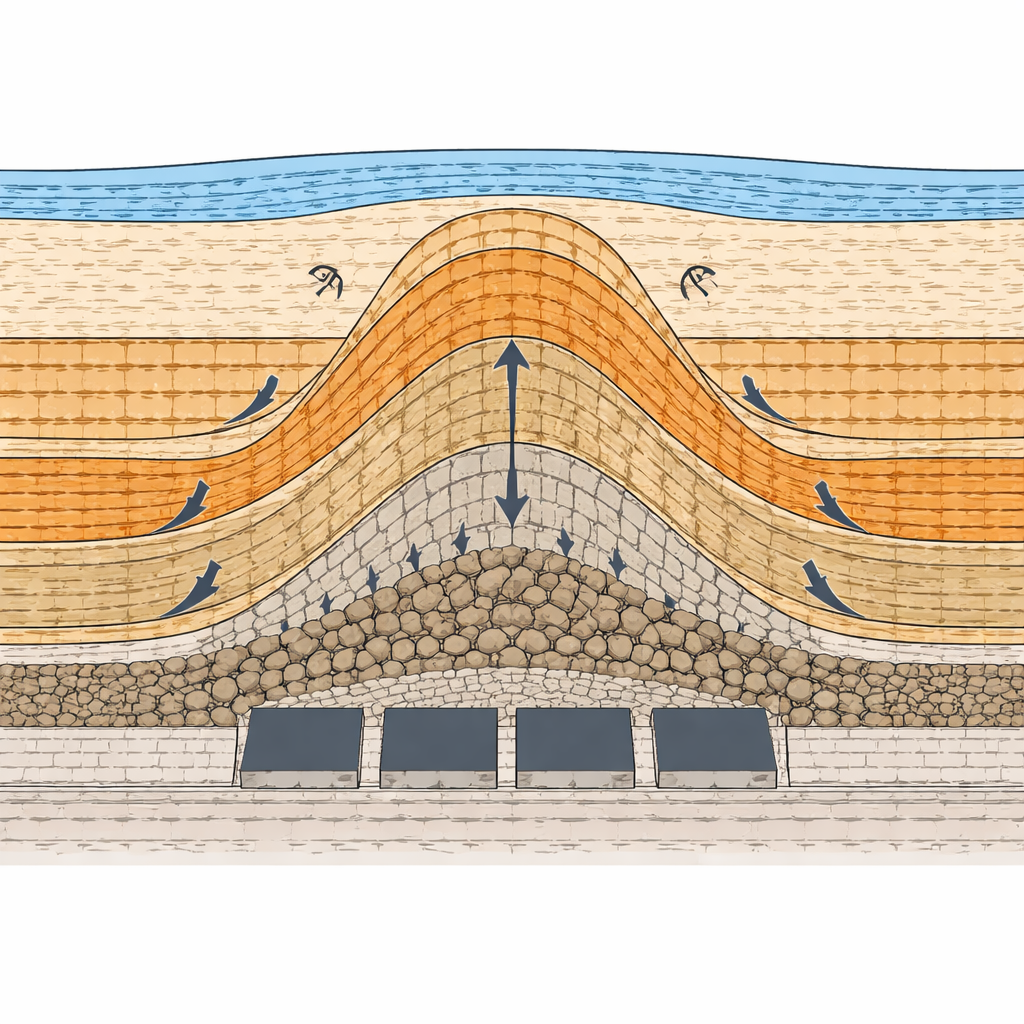

Het team vertaalde de gelaagde gesteentekolom vervolgens naar een numeriek model met behulp van een veelgebruikt distinct-element-code. Door digitaal zes longwall-panelen op te schuiven, volgden ze hoe horizontale en verticale spanningen verschoof, waar lagen loskwamen en waar gesteente bezweek door trek, schuif of een mix daarvan. Het model toonde sterke horizontale scheidingen aan de basis van de dikke zwakke zandsteen en binnen een lagere zandeenheid, met spanningscycli tussen rekken en samendrukken telkens wanneer een nieuw paneel werd gewonnen. Deze cycli verzwakten het gesteente geleidelijk en bevorderden de opbouw van een hoog, boogvormig fractuurgebied dat naar boven groeide. Zowel de simulaties als veldgegevens uit boorkernen gaven aan dat het watergeleidend fractuurgebied tot ongeveer 186 meter kan stijgen, en de basis van een daarboven liggende Jura-eenheid kan bereiken zodra de winningsbreedte meer dan anderhalf keer de begrafenisdiepte wordt.

Wat dit betekent voor kolen, land en water

Voor een algemene lezer is de kernboodschap dat niet alle dakgesteenten zich hetzelfde gedragen. In het Ordos-bekken buigt en vloeit een dikke, zachte zandsteenlaag onder het gewicht van de bovenliggende lagen wanneer er kolen onder worden weggenomen. Deze ongewone reactie maakt het mogelijk dat scheuren die water kunnen vervoeren verrassend hoog doordringen, zelfs wanneer het oppervlak zachtjes inzakt in plaats van scherp breekt. Door fysieke modellen, laboratoriumtests, microscopische analyse en computersimulaties te combineren, levert de studie een praktische formule om te schatten hoe hoog het waterdragende fractuurgebied zal groeien voor een gegeven winningsindeling. Deze inzichten kunnen planners helpen bij het ontwerpen van paneelbreedtes, ondersteuningssystemen en maatregelen voor waterbescherming die zowel mijnwerkers als schaarse grondwatervoorraden veiliger houden in dit en andere droge kolengebieden met vergelijkbare geologie.

Bronvermelding: Du, Q., Guo, G., Li, H. et al. Overlying strata movement characteristics and water conducting fracture zone height prediction for deep coal mining in arid Western China. Sci Rep 16, 14156 (2026). https://doi.org/10.1038/s41598-026-46768-4

Trefwoorden: diepe kolenwinning, zwak gecementeerd zandsteen, grondwaterbescherming, overdekkingdeformatie, watergeleidende scheuren
