Een structuurbehoudend, op diffusie gebaseerd zero-shot-leerraamwerk voor multimodale analyse van magnetic flux leakage-signalen

Waarom de gezondheid van pijpleidingen ons allemaal aangaat

Olie- en gaspijpleidingen lopen duizenden kilometers onder velden, steden en oceanen en verplaatsen stilletjes de brandstoffen die huizen en industrie aandrijven. Wanneer deze stalen aderen falen, kan dat leiden tot branden, explosies en langdurige vervuiling. Toch verbergen de vroegtijdige waarschuwingssignalen—kleine putjes, scheurtjes en lasfouten—zich vaak in dikke metalen wanden en gaan ze verloren in ruis in sensordata. Deze studie presenteert een nieuw kunstmatig-intelligentie-raamwerk dat zowel die rommelige signalen kan opschonen als zelfs nog nooit eerder geziene typen schade kan herkennen, en zo een veiliger en betrouwbaarder middel biedt om grote pijpleidingen te monitoren.

Verborgen gebreken in reusachtige stalen buizen

Pijpleidingen met grote diameter werken tientallen jaren onder zware omstandigheden en lopen geleidelijk schade op door corrosie, vermoeiing en incidentele slagen. Inspecteurs vertrouwen op niet-destructieve testmiddelen, zoals ultrasoon, infraroodcamera’s en magnetic flux leakage (MFL)-sensoren, die het staal magnetiseren en luisteren naar vervormingen in het veld veroorzaakt door ontbrekend metaal. In de praktijk worden die MFL-signalen ernstig aangetast door elektrische ruis, sensorlift-off en variaties in het staal zelf. Het resultaat is dat kleine of ongewone defecten gemist kunnen worden, en dat traditionele machine-learningmethoden—alleen getraind op defecttypen die ze eerder zagen—moeite hebben met zeldzame of nieuwe vormen van schade.

Het signaal zuiveren zonder de schade te vervagen

De eerste pijler van het nieuwe raamwerk is een structuurbehoudend diffusie-model. Diffusiemodellen vormen een nieuwe klasse generatieve AI die ruis geleidelijk in veel kleine stappen uit data halen. Hier passen de auteurs dat idee aan voor eendimensionale MFL-signalen en voegen drie gerichte beperkingen toe zodat het denoisen niet de kenmerken wegwast waar inspecteurs om geven. Eén beperking behoudt de scherpte van signaalranden waar defecten beginnen en eindigen, een andere beschermt de algemene vorm van de golfvorm rond een defect, en een derde controleert dat terugkerende patronen in het frequentiespectrum behouden blijven. Samen verhogen deze controles de signaal-ruisverhouding van MFL-gegevens meer dan twee keer—van 12,3 naar 24,1 decibel—terwijl de geometrie van de gebreken intact blijft.

Sensoren laten samenwerken in plaats van concurreren

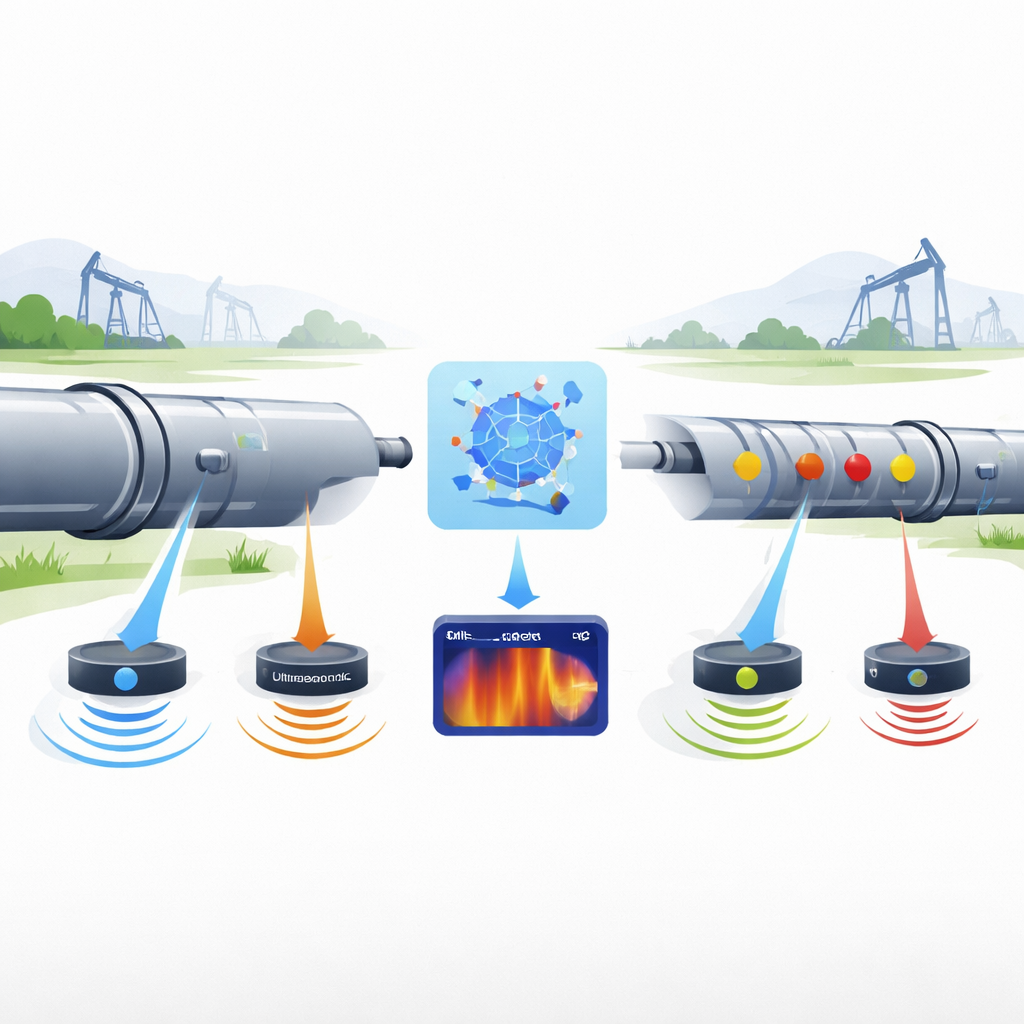

De tweede pijler is een multimodaal fusienetwerk dat verschillende sensoren leert elkaar te ondersteunen. In de experimentele opstelling worden magnetische, ultrasone en infraroodgegevens gelijktijdig langs hetzelfde pijpdeel verzameld. Elke sensorstroom wordt eerst verwerkt door een gespecialiseerd neuraal netwerk dat is ontworpen voor het desbetreffende datatype. Vervolgens leert een attentie-mechanisme per geval hoeveel gewicht moet worden toegekend aan de aanvullende informatie van ultrasoon en infrarood bij het verfijnen van het MFL-gebaseerde beeld. In plaats van alle data blind op elkaar te stapelen, benadrukt het model complementaire details en onderdrukt het conflicterende of redundante signalen. Deze cross-modale attentiestrategie levert een macro F1-score van 0,93 op bekende defectklassen en overtreft eenvoudigere vroeg- en laat-fusieschema’s.

Gebreken herkennen die het model nooit heeft gezien

De meest opvallende vooruitgang komt voort uit de manier waarop het systeem omgaat met geheel nieuwe defectcategorieën. In plaats van alleen te leren van labels zoals “scheur” of “corrosieput”, opereert het model in een interpreteerbare attributenruimte die wordt gedefinieerd door eigenschappen die ingenieurs in de praktijk gebruiken: algemene vorm (puntachtig, lijnvormig, vlekkerig), diepteniveau, waarschijnlijke oorzaak (corrosie, mechanische schade, lasprobleem) en richting langs de pijp. Tijdens training leert het systeem gefuseerde sensorfeatures af te stemmen op deze attributenbeschrijvingen met behulp van contrastief leren, waarbij overeenkomende visuele en semantische representaties naar elkaar worden getrokken en mismatchen worden weggehouden. Bij testen kan het model worden bevraagd over defecttypen die het nog nooit heeft gezien maar die worden beschreven door combinaties van deze attributen. Bij zulke “zero-shot”-taken met vier onbekende defectcategorieën behaalt het een nauwkeurigheid van 0,84 en een gebalanceerde score (harmonisch gemiddelde van zichtbaar en onzichtbaar presteren) van 0,88, waarmee het verschillende geavanceerde visie-taalmodellen, oorspronkelijk ontwikkeld voor natuurlijke afbeeldingen, overtreft.

Van laboratoriumpijp naar echte netwerken

Om de praktische toepasbaarheid te testen bouwden de onderzoekers een groot-diameter stalen pijpmock-up met zowel zorgvuldig gefreesde gebreken als echte verouderingsschade van buitengebruik gestelde pijpen, en onderzochten ze hoe goed hun methode overging naar pijpen van verschillende afmetingen, wanddikte en staalsoorten. Zonder enige hertraining behield het raamwerk een gemiddelde zero-shot nauwkeurigheid van 0,81 over vier aanvullende pijptype. Het draaide ook snel genoeg—ongeveer een tiende van een seconde per inspectievenster op een enkele moderne grafische kaart—en gebruikte matig geheugen, wat het realistisch maakt voor integratie in inline-inspectievoertuigen die continu moeten werken.

Wat dit betekent voor veiligere pijpleidingen

Voor niet-specialisten is de belangrijkste uitkomst dat deze aanpak beter in staat is de vage fluisteringen van schade binnen grote stalen buizen te horen en nieuwe soorten problemen te herkennen zonder eerst duizenden voorbeelden te hebben gezien. Door signalen te denoisen op een manier die de werkelijke vorm van defecten behoudt, meerdere detectiemethoden slim te combineren en te redeneren in een voor mensen begrijpelijke attributenruimte, verlegt het raamwerk pijpleidingbewaking van rigide patroonmatching naar een meer flexibele, verklaarbare vorm van begrip. Hoewel uitdagingen blijven voor extreem kleine defecten en zeer vijandige omgevingen, biedt de methode een veelbelovende route naar vroegere waarschuwingen, minder gemiste gebreken en betrouwbaardere energie-infrastructuur.

Bronvermelding: Dou, Q., Ren, C. A structure-preserving diffusion-based zero-shot learning framework for multimodal magnetic flux leakage signal analysis. Sci Rep 16, 10807 (2026). https://doi.org/10.1038/s41598-026-46518-6

Trefwoorden: leidinginspectie, magnetic flux leakage, multimodale detectie, zero-shot learning, diffusiemodellen
