Numeriek onderzoek naar de 6-DOF-bewegingen van scheepsbochten in golven

Waarom scheepsbochten in ruwe zeeën ertoe doen

Moderne vrachtschepen zijn enorm, zwaar geladen en varen vaak door uitdagende zeegebieden. Wanneer zo’n schip moet draaien—of dat nu is om een vaargeul te volgen, een ander schip te ontwijken of te reageren op slecht weer—kunnen golven het onverwacht duwen en verdraaien. Begrijpen hoe een schip zich daadwerkelijk beweegt tijdens het draaien in golven is essentieel om bemanning, lading en kusten te beschermen, en om toekomstige schepen te ontwerpen die betrouwbaar manoeuvreren zonder kostbare proefvaarten op volle schaal.

Hoe schepen werkelijk in zes richtingen tegelijk bewegen

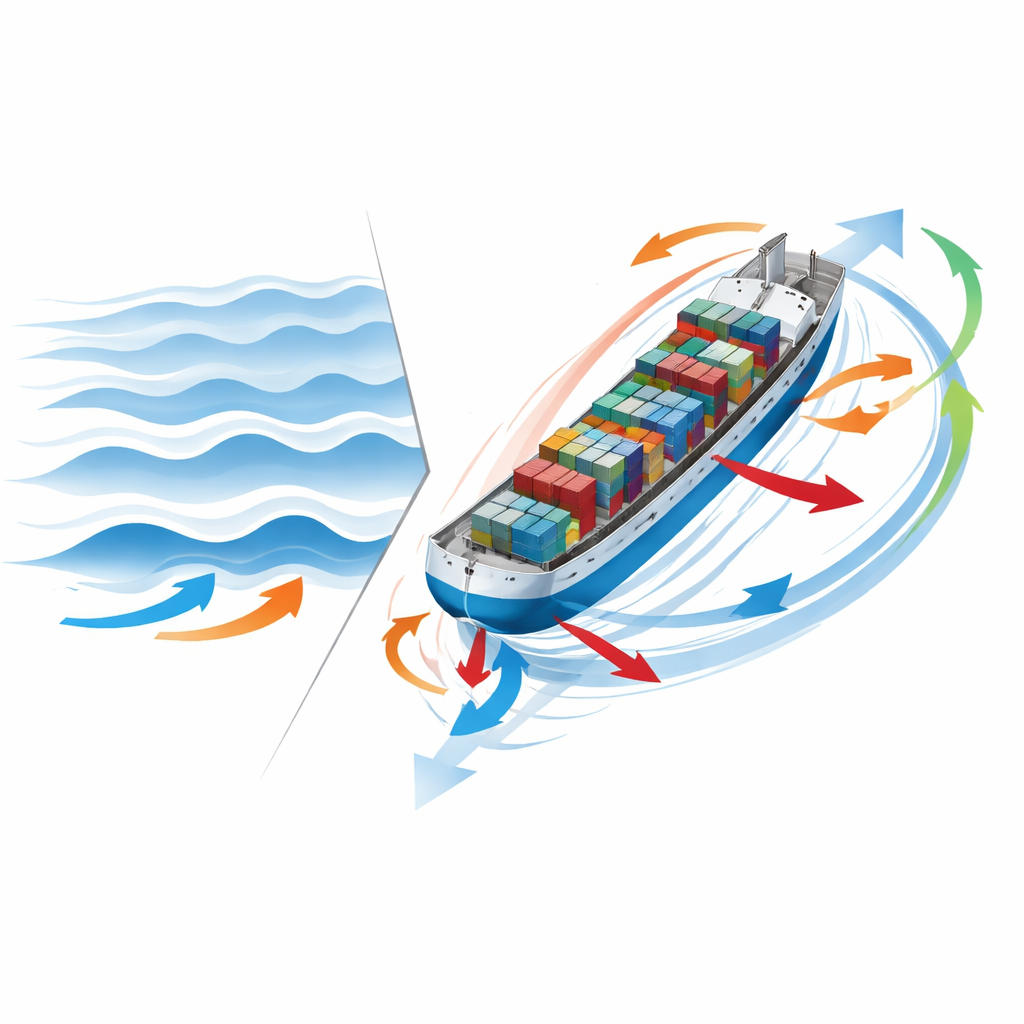

Hoewel een schip eruitziet alsof het simpelweg vooruit glijdt en naar links of rechts draait, is de beweging veel complexer. Het kan vooruit en zijwaarts bewegen, op- en neergaan, en kantelen in zowel rol als stamp—zes verschillende bewegingen die samen plaatsvinden. In rustig water zijn deze al gekoppeld; in golven raken ze sterk met elkaar verstrengeld. De auteurs richten zich op een standaard containerontwerp bekend als S-175 en bestuderen hoe dit model zich gedraagt bij grote bochten in regelmatige golven, zowel wanneer golven van voren als van opzij komen. Hun doel is deze volledige zesledige beweging vast te leggen op een manier die getrouw is aan de werkelijkheid maar nog steeds praktisch is voor ingenieurs.

Testen in een gigantisch binnenzee

Om hun werk te verankeren in daadwerkelijk gedrag, voerden de onderzoekers eerst experimenten uit in een groot binnenproefbekken uitgerust met geavanceerde golfgeneratoren. Een geschaald model van het S-175-schip, compleet met schroef en roer, werd getest in rustig water en in gecontroleerde kop- en zijgolven. De onderzoekers maten het pad van het schip tijdens bochten met 35 graden roercommando’s, evenals de helling, het op- en neergaan en de koersverandering in de tijd. Uit deze tests haalden zij belangrijke manoeuvreermaatstaven zoals hoe ver het schip vaart voordat het 90 of 180 graden draait en de grootte van de cirkel die het beschrijft tijdens het draaien. Deze experimentele resultaten vormen een zware referentie voor elk rekenmodel dat beweert scheepsmanoeuvreerbaarheid in golven te voorspellen.

Elke waterwerveling simuleren tegen lagere kosten

In plaats van te vertrouwen op vereenvoudigde theorieën gebruiken de auteurs een gedetailleerde vloeistofsysteemsimulatie die vaker voorkomt in geavanceerde aerodynamica. Ze lossen de heersende vergelijkingen voor viskeus water en lucht rond de romp op, een methode die in principe fijne details van golven, staartstromen en turbulentie kan vastleggen. Om zulke zware berekeningen haalbaar te maken, gebruiken ze twee slimme vereenvoudigingen. Ten eerste representeren ze de schroef niet met afzonderlijke ronddraaiende bladen maar als een „body force”-schijf die het water op de juiste manier aandrijft zonder zeer kleine tijdstappen. Ten tweede gebruiken ze overlappende rasters die meebewegen met het schip en roer, waardoor hoge resolutie nabij de romp mogelijk is terwijl het totale mesh bescheiden blijft. Met deze middelen voeren ze volledige zesvrijheids-simulaties uit van het schip dat in golven draait, waarbij ze dezelfde manoeuvreermaatstaven volgen als in de bakproeven.

Wat er gebeurt als een groot schip in golven draait

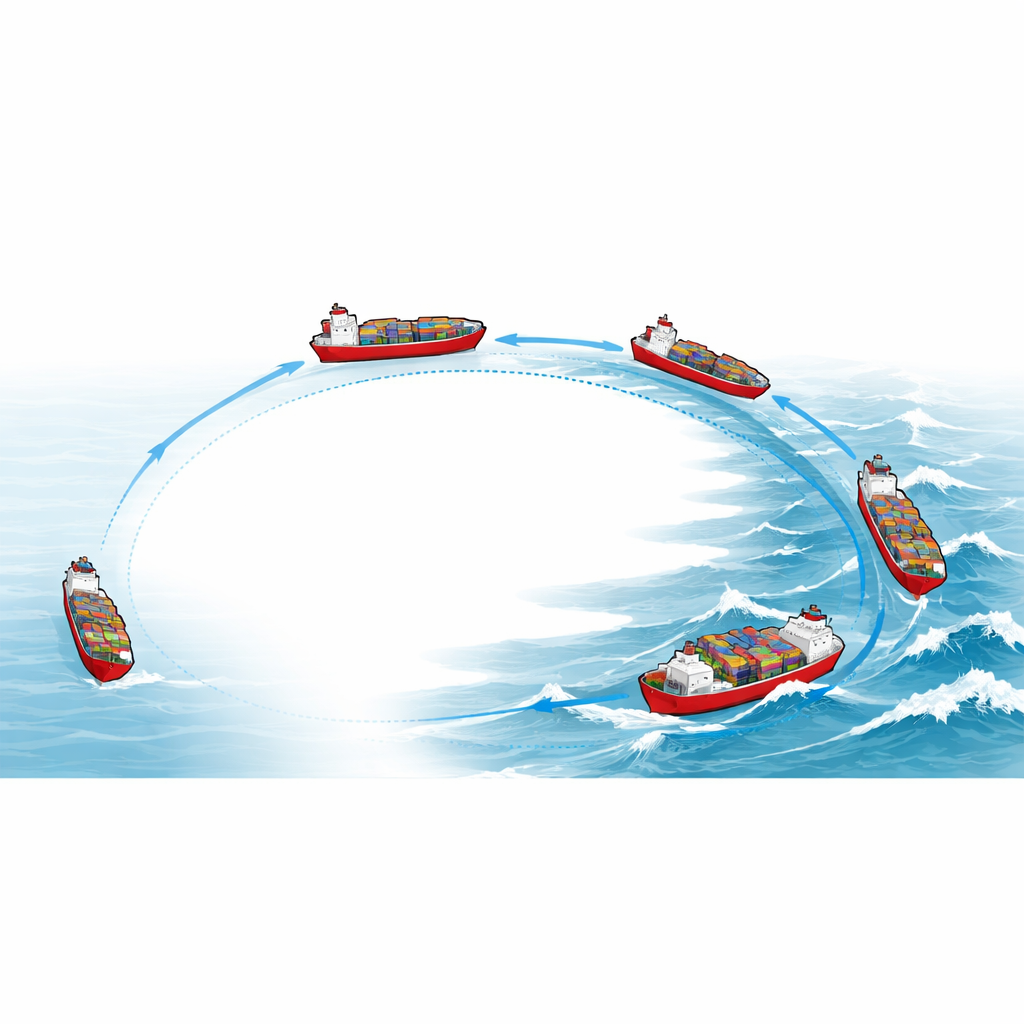

De simulaties laten zien hoe de snelheid van het schip, zijwaartse drift en kantelingen veranderen terwijl het door verschillende golfrichtingen draait. Als de bocht begint in kopgolven, daalt de vaarsnelheid en neemt de zijglijding toe, terwijl het op- en neergaan en de hellingen sterke oscillaties tonen die samenhangen met de ontmoeting met de golven. Wanneer het schip later in de bocht zijgolven en meewindcondities bereikt, verandert het patroon van krachten en bewegingen: zijwaartse krachten van romp en roer concurreren, rolbewegingen nemen in sommige fasen toe, en het traject van het schip kan meer of minder afdrijven afhankelijk van de golfhoek. Door gesimuleerde en gemeten paden te vergelijken, concluderen de auteurs dat hun model de vorm van de draaicirkels en de timing van de manoeuvres goed reproduceert, hoewel het in sommige gevallen de neiging heeft iets grotere zijwaartse drift te voorspellen, vooral wanneer de golven van opzij komen.

Simulaties dichter bij echt sturen brengen

Alles bij elkaar toont de studie aan dat hoog-fideliteits vloeistofsimulaties, vereenvoudigd met slimme numerieke trucs, kunnen voorspellen hoe een groot containerschip in golven draait met fouten die doorgaans onder ongeveer 15 procent liggen voor belangrijke manoeuvreerafstanden en -tijden. Voor scheepsontwerpers en regelgevers betekent dit dat, naarmate rekenkracht blijft groeien, het steeds praktischer wordt om de draaiveiligheid van een vaartuig in ruwe zeeën te beoordelen met virtuele proeven in plaats van—of aanvullend aan—kostbare baktesten. De auteurs merken op dat vervolgwerk nodig is voor gewelddadigere en onregelmatigere zeecondities, maar hun resultaten vormen een belangrijke stap richting routinematig gebruik van gedetailleerde, op fysica gebaseerde modellen om te waarborgen dat de volgende generatie gigantische schepen veilig kan sturen door echte oceaangolven.

Bronvermelding: Zhan, J., Ma, Y., Zhan, C. et al. Numerical study on the 6-DOF motions of ship turning in waves. Sci Rep 16, 11681 (2026). https://doi.org/10.1038/s41598-026-46427-8

Trefwoorden: manoeuvreerbaarheid van schepen, golven en scheepsbeweging, computational fluid dynamics, bochtgedrag van schepen, maritieme veiligheid
