Ontwikkeling van mesoschaal-krachtketens aan de interface tussen structureel staal en kolensteen en macroschaal mechanische responskenmerken

Zware machines ondergronds stabiel houden

Diep in kolenmijnen dragen enorme hydraulische steunpunten het dak en houden werkers veilig. Deze stalen constructies moeten soepel naar voren schuiven naarmate er wordt gewonnen, maar ze rusten in feite op een dunne laag kolenstof op de rots. Deze studie onderzoekt een verrassend eenvoudige vraag met grote veiligheidsgevolgen: hoe verandert het vochtgehalte in dat kolenstof de wijze waarop krachten tussen staal, stof en rots worden overgedragen — en hoe kan een beetje water de steunpunten stabieler maken?

De verborgen laag onder de stalen voet

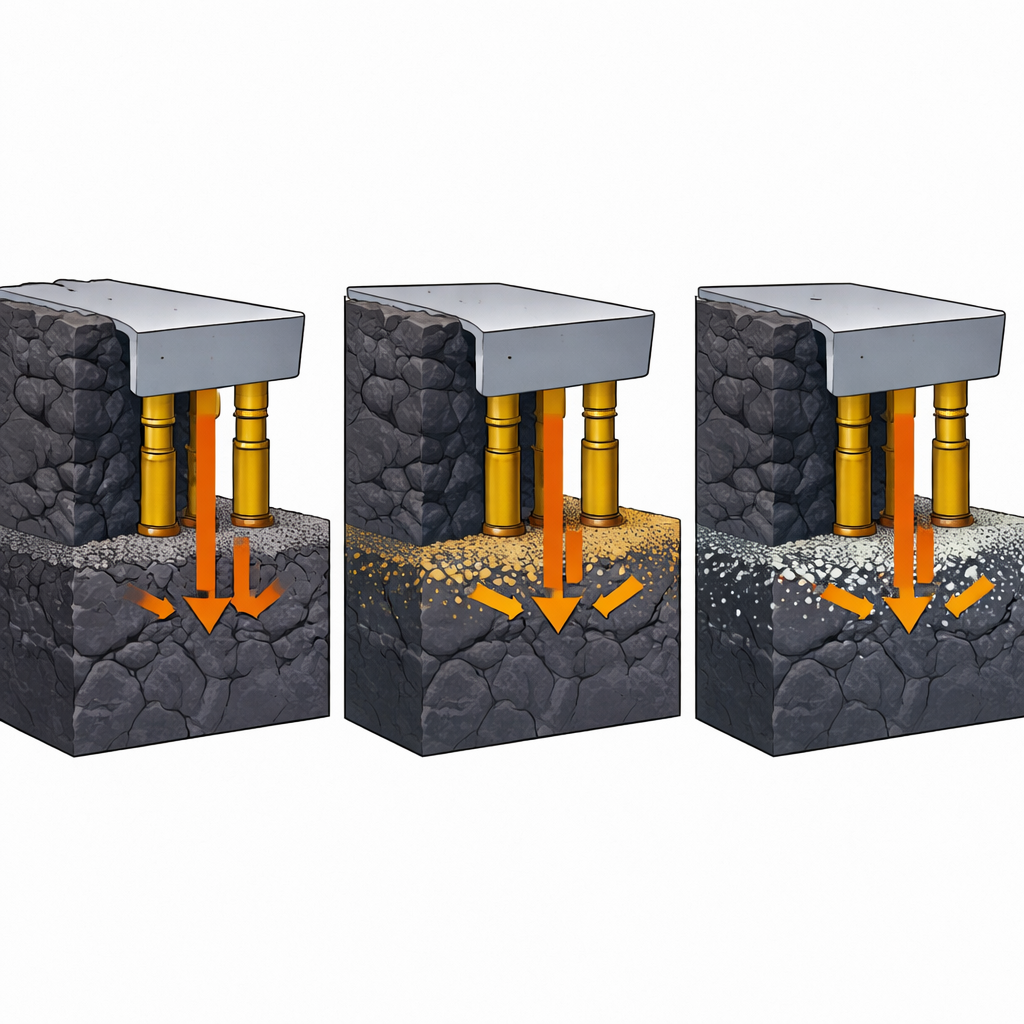

In echte mijnen drukt de stalen voet van een hydraulisch steunpunt niet direct op kale rots. Meestal ligt er een dun, ongelijk kussen van kolenpoeder tussen het metaal en de kolen-rotsovervlakte. Daardoor wordt wat op het eerste gezicht een eenvoudig tweelichaamscontact (staal op rots) lijkt, een driedelige systeem: staal, kolenstof en rots. De kleine deeltjes in deze laag dragen en herverdelen de enorme lasten van het steunpunt. Hun gedrag hangt sterk af van hoe nat of droog ze zijn, wat op zijn beurt bepaalt hoe belastingen zich onder het staal concentreren of spreiden.

Hoe de onderzoekers een digitale mijnvloer bouwden

Om dit lastige raakvlak te bestuderen combineerden de auteurs twee krachtige numerieke methoden. Ze gebruikten een eindige-elementenmodel om de stalen voet en de onderliggende kolenrots te representeren, waarmee ze vastlegden hoe deze vaste delen vervormen onder belasting. Tegelijkertijd gebruikten ze een discrete-elementenmodel om elk korreltje kolenpoeder als een afzonderlijk deeltje te modelleren dat kan hechten, bewegen en zelfs breken. Ze reconstrueerden realistische ruwe oppervlakken voor het staal en de rots en vulden de opening met kolenpoeder bij verschillende vochtigheidsniveaus. Een speciaal contactmodel beschreef hoe licht vochtige deeltjes elkaar aantrekken via kleine vloeistofbruggen, terwijl een apart breukmodel toestond dat deeltjes verbrijzelden en fijnere fragmenten genereerden onder druk.

Krachtketens: van enkele lange paden naar vele korte

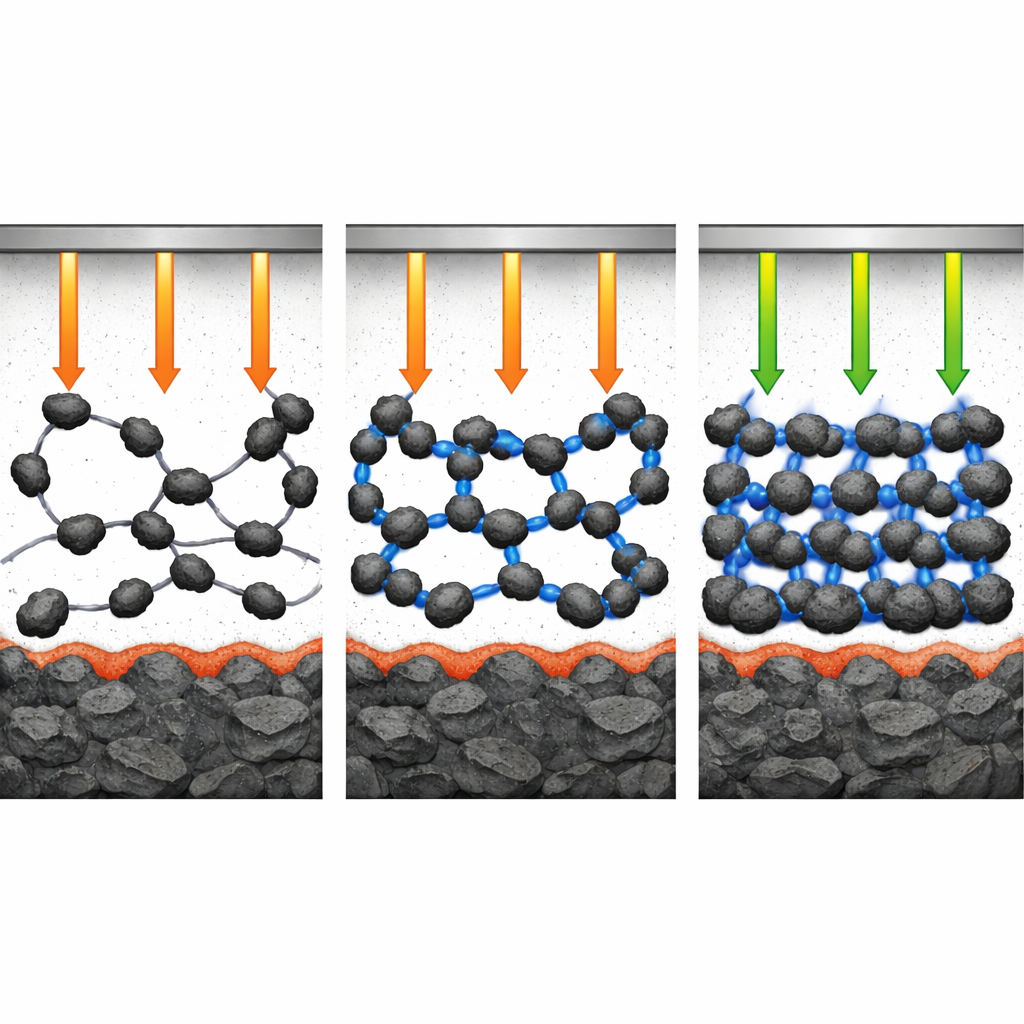

In de laag kolenpoeder spreidt de belasting van de stalen plaat zich niet gelijkmatig van korrel naar korrel. In plaats daarvan rijgen groepen deeltjes zich aaneen en drukken op elkaar in strengs die krachtketens worden genoemd en het grootste deel van de belasting dragen. De simulaties tonen aan dat het aantal en de lengte van deze ketens in de loop van de tijd en met veranderende vochtigheid veranderen. Het totale aantal ketens neemt eerst toe en vlakt vervolgens af; hun gemiddelde lengte groeit, krimpt en stabiliseert ten slotte. In zeer droog kolenstof (ongeveer 2% vocht) vormen slechts een paar lange, zwakke ketens. Die zijn makkelijk te breken en te herschikken, waardoor krachtoverdracht onstabiel wordt. Naarmate de vochtigheid stijgt naar 6% en vervolgens 12%, nemen vloeistofbruggen de cohesie tussen korrels toe. Het netwerk verschuift van "weinig maar lang" — ketens die grote gebieden overspannen — naar "veel maar kort" — ketens die lokaal samenwerken en een dichtere en veerkrachtiger lastdragende web vormen.

Wat vocht doet met de spanning op het staal

Het team volgde ook hoe het kolenpoeder energie opslaat, vrijgeeft en dissipeert terwijl de stalen plaat naar beneden drukt. Korrels van kolen comprimeren elastisch, herschikken en breken soms, waardoor scherpe schokken worden omgezet in een reeks energieopslag- en loslaatgebeurtenissen. In matig vochtig kolenstof (ongeveer 6% vocht) vertoont de energiedissipatie twee onderscheidende fasen: eerst gedomineerd door de breuk van deeltjes, daarna door herschikking en vloeiender schuiven geholpen door vocht en fijne fragmenten. Dit gedrag leidt tot een meer geleidelijke en uniforme overdracht van belasting. Simulaties en laboratoriumtests toonden aan dat droog kolenstof de hoogste piekspanning op het staaloppervlak veroorzaakt, die vervolgens snel daalt wanneer de losse deeltjes inzakken. Bij zeer hoge vochtigheid (12%) kunnen sterke verbindingen en vervorming lokaal opnieuw de spanningen verhogen. Opmerkelijk genoeg ervaart het staaloppervlak bij ongeveer 6% vocht de laagste en meest gelijkmatig verdeelde piekspanning, en de voorspellingen van het model kwamen overeen met experimenten binnen ongeveer 10,7%.

Een gulden middenweg voor veiligere ondersteuning

Voor niet-specialisten is de kernboodschap dat een dun, stoffig laagje onder zware mijnsteunen zich gedraagt als een levend netwerk dat krachten langs deeltjesketens leidt. Het aanpassen van het vochtgehalte van dat stof kan deze verborgen structuur afstemmen. De studie laat zien dat het handhaven van het kolenpoeder op ongeveer 6% vocht de deeltjes in staat stelt een stabiel netwerk te vormen dat belastingen gelijkmatiger verdeelt en gevaarlijke spanningspieken op de stalen voet vermindert. In de praktijk kan dit inzicht mijnbouwoperators helpen bij het beheren van vloercondities en het bewegen van steunpunten, waardoor grote hydraulische steunpunten soepeler bewegen en het risico op instabiliteit ondergronds afneemt.

Bronvermelding: Chen, H., Tao, P., Liu, J. et al. Evolution of mesoscale force chains at the structural steel-coal rock interface and macro-scale mechanical response characteristics. Sci Rep 16, 10686 (2026). https://doi.org/10.1038/s41598-026-46363-7

Trefwoorden: hydraulische steunpunten, veiligheid in kolenmijnen, krachtketens van deeltjes, drie-lichaams contact, vochtig kolenstof
