Topologie-optimalisatie van velgspaakholtes voor lichtgewicht ontwerp onder buigingsmoeheid en impactbelasting

Waarom lichtere wielen ertoe doen

Elke keer dat een auto accelereert, vertraagt of over een stoeprand rijdt, krijgen de wielen onopgemerkt flinke belasting te verduren. Die wielen lichter maken helpt brandstofverbruik en emissies te verminderen en kan zelfs het rijgevoel verbeteren. Te veel materiaal weghalen brengt echter het risico van scheuren, deuken of zelfs falen bij veiligheidstests met zich mee. Deze studie pakt een praktisch probleem aan voor autofabrikanten: hoe je de verborgen achterkant van aluminium spaakwielen zodanig kunt herschikken dat ze beter bestand zijn tegen herhaalde buiging en stoeprandinslagen — terwijl je iets gewicht bespaart — zonder het zichtbare uiterlijk waar kopers op letten te veranderen.

De uitdaging van veilige en lichte wielen

Fabrikanten weten dat gewichtsreductie een van de meest effectieve manieren is om efficiëntie te verhogen. Een kleine vermindering van het wielgewicht — onderdeel van de ongeveerde massa van de auto — heeft een buitenproportioneel effect, omdat het direct invloed heeft op de werking van de ophanging. Tegelijk moet een wiel zware tests doorstaan die jaren van bochtenwerk en plotselinge stoeprandinslagen nabootsen. Het referentiewiel in deze studie, een 18-inch aluminiumontwerp gebruikt als industrieel voorbeeld, faalde in twee belangrijke normen: een langdurige buigingsmoeheidstest en een 13-graden schuine impacttest die stoeprandslagen representeert. In beide gevallen ontstonden hoge interne spanningen nabij de spaken, en de scheuren in fysieke proeven kwamen overeen met de spanningshotspots in de berekeningen.

Een slimme manier om beter vormen te zoeken

In plaats van te vertrouwen op trial-and-error-groeven en -holten aan de achterkant van de spaken, gebruikten de onderzoekers een wiskundige techniek genaamd topologie-optimalisatie. Simpel gezegd vulden ze de bestaande gewichtsbesparende holtes aan de verborgen achterkant van elke spaak in en lieten vervolgens een computer materiaal "uitsnijden" waar het het meest hielp en het verwijderen waar het weinig bijdroeg. Cruciaal was dat ze het voorzijde-stijl van het wiel — het deel dat klanten zien — vastzetten en alleen wijzigingen binnen een zorgvuldig gedefinieerd achterholtegebied toestonden. Verder bouwden ze praktische randvoorwaarden in: minimale wanddiktes, vloeiende aansnijhoeken zodat het wiel in metalen mallen gegoten kan worden, en symmetrie zodat elke spaak hetzelfde patroon herhaalt.

Het balanceren van twee zware testcondities

Het wiel moet zowel miljoenen buigcycli als een hevige schuine impact doorstaan, en verbetering voor de ene test kan soms de andere verslechteren. Om dit te voorkomen behandelde het team het probleem als een gecombineerd ontwerpprobleem. Ze draaiden gedetailleerde simulaties voor zowel buigen als impact en gebruikten vervolgens een "compromis"-methode die weegt hoeveel elk belastinggeval bijdraagt aan de in de structuur opgeslagen energie. Die energie fungeert als maat voor stijfheid en veiligheidsmarge. Met deze samengestelde maatstaf zocht het optimalisatie-algoritme naar een vorm die de prestaties in beide tests tegelijk verbetert, in plaats van het ene ten koste van het andere te laten gaan.

Wat er binnenin de spaken veranderde

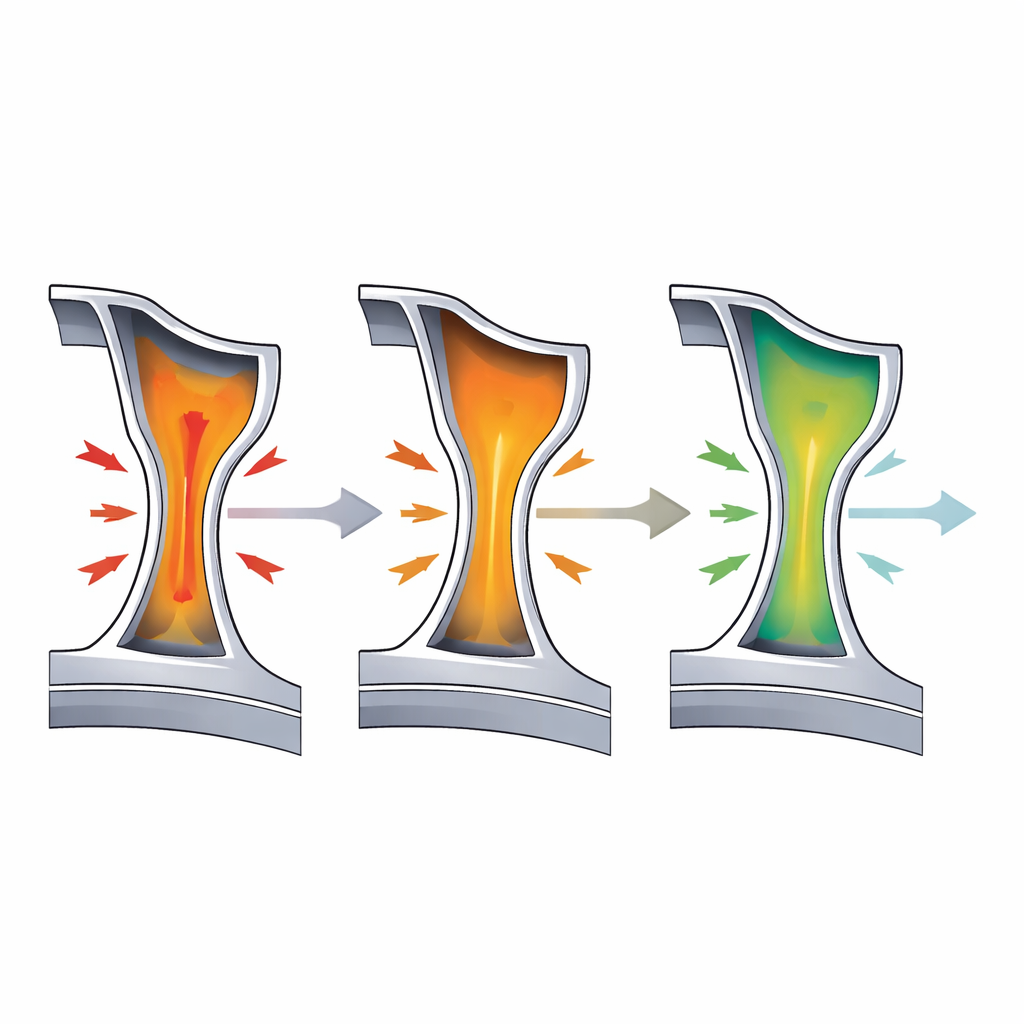

Het antwoord van de computer was geen radicaal nieuw wiel, maar een subtiele interne hervorming. Ondiepe, brede holten in de achterkant van de spaken werden vervangen door diepere pocketvormige holtes waarvan de diepte geleidelijk verandert langs de spaak. Deze dieptegradient-holtes geleiden krachten vloeiender van de velgrand naar de naaf en verminderen spanningsconcentraties waar scheuren vaak ontstaan. Nadat de computergestuurde vorm was omgebouwd tot een glad, gietbaar 3D-model, herhaalden ze de veiligheidssimulaties. De piekspanning onder buigingsmoeheid daalde met 19,25% en de piekspanning onder de 13-graden impact nam af met 14,57%, beide nu comfortabel binnen de vereiste limieten. Het massaverschil was klein — ongeveer 0,5% minder — maar het eerder niet-conforme wiel slaagde nu voor beide virtuele tests.

Wat dit betekent voor alledaagse voertuigen

Voor een bestuurder ziet het herontworpen wiel er van buiten niet anders uit. De winst komt van zorgvuldig gevormd metaal waar normaal niemand naar kijkt: diep in de spaakholtes. Door een rigoureuze computergestuurde zoektocht te gebruiken in plaats van giswerk, toont de studie hoe fabrikanten een falend wiel kunnen omzetten in een veilig wiel terwijl ze iets gewicht besparen en het ontwerp behouden. Het belangrijkste voordeel is niet spectaculaire afslanking, maar het wegnemen van gevaarlijke spanningshotspots, waardoor het wiel beter bestand is tegen langdurige buiging en plotselinge stoeprandslagen. Dezelfde aanpak — ontwerpwijzigingen beperken tot verborgen gebieden en tegelijk gietregels naleven — kan ingenieurs helpen om stilletjes vele andere veiligheidkritische onderdelen in auto’s, treinen en andere voertuigen te verbeteren.

Bronvermelding: Zhang, G., Cui, X., Zang, Y. et al. Topology optimization of wheel spoke cavities for lightweight design under bending fatigue and impact load cases. Sci Rep 16, 10817 (2026). https://doi.org/10.1038/s41598-026-46183-9

Trefwoorden: lichtgewicht velgontwerp, topologie-optimalisatie, aluminiumlegering velgen, moeheid en impactveiligheid, autotechnische constructies
