Invloed van verbindingconfiguratie op de weerbaarheid tegen doorbuiging (punching) van CFST-kolom–RC-vloersysteem onder excentrische belasting

Waarom veiligere bouwverbindingen ertoe doen

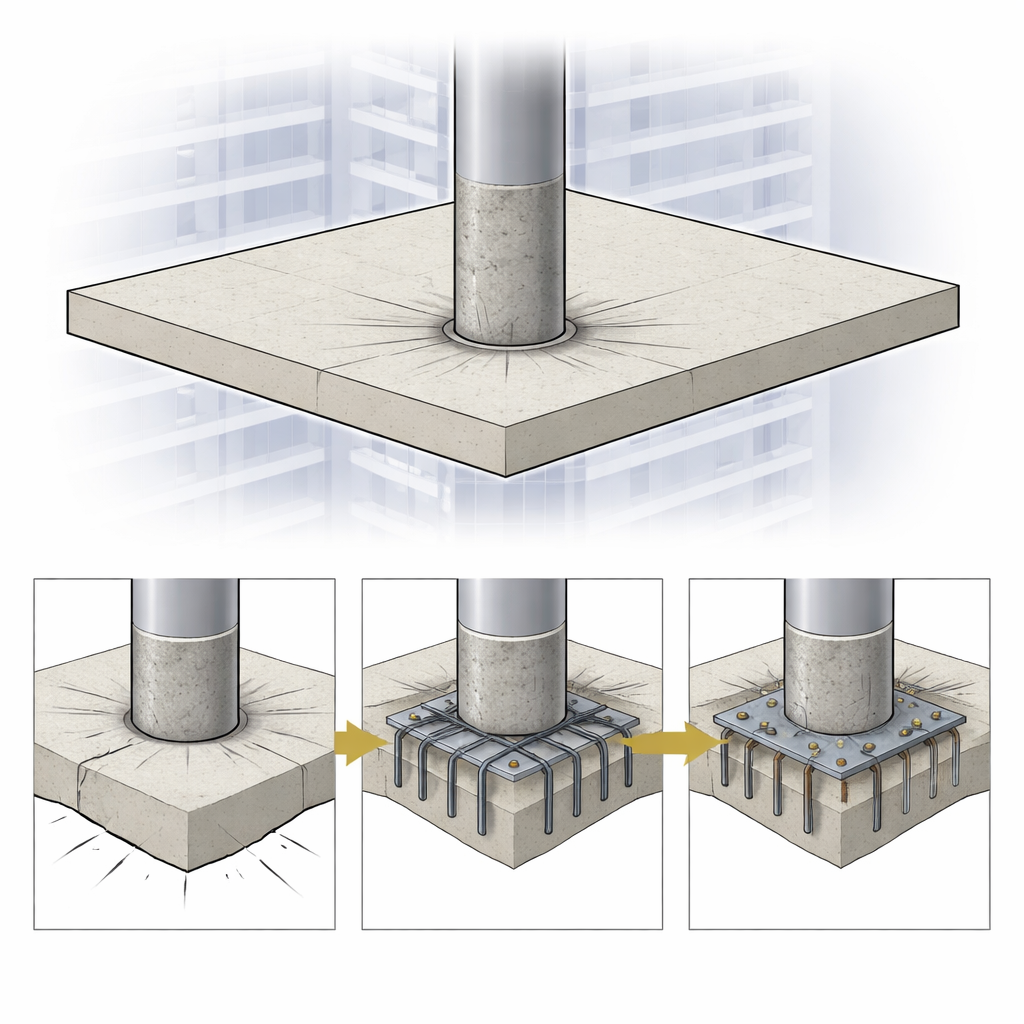

In moderne steden steunen hoogbouwconstructies steeds vaker op vlakke, balkvrije vloeren die direct op robuuste kolommen rusten. Deze strakke opzet schept interieurruimte, maar verbergt een kwetsbare plek: het kleine gebied waar elke kolom de vloerplaat raakt. Als die aansluiting plotseling faalt, kan de plaat rond de kolom "uitpuncheren" en lokaal instorten. Dit artikel onderzoekt hoe je die verborgen aansluiting veel sterker en vergevingsgezinder kunt maken, met doordachte stalen details die vanaf het ontwerp kunnen worden opgenomen in plaats van later als reparatie toegevoegd te moeten worden.

Het samenbrengen van stalen buizen en vlakke vloeren

De studie richt zich op een populair hybridesysteem: betongevulde staalbuiskolommen (CFST) verbonden met gewapende betonnen vlakke platen. In deze kolommen wordt een holle stalen buis gevuld met beton, waardoor de sterkte en stijfheid van beide materialen worden gecombineerd. Vlakke platen rusten direct op de kolommen zonder diepe balken, wat hoogte bespaart en flexibele indelingen mogelijk maakt. Het nadeel is dat lasten van bovenliggende verdiepingen door een klein plaatgebied rond elke kolom worden gevoerd. Wanneer de belasting excentrisch ten opzichte van het kolomcentrum is – bijvoorbeeld door ongelijke ruimtegebruik of aardbevingskrachten – kan de plaat scheuren en op een brosse "punching"-manier falen tenzij de aansluiting zorgvuldig wordt gedetailleerd.

Verschillende manieren om plaat en kolom te verbinden testen

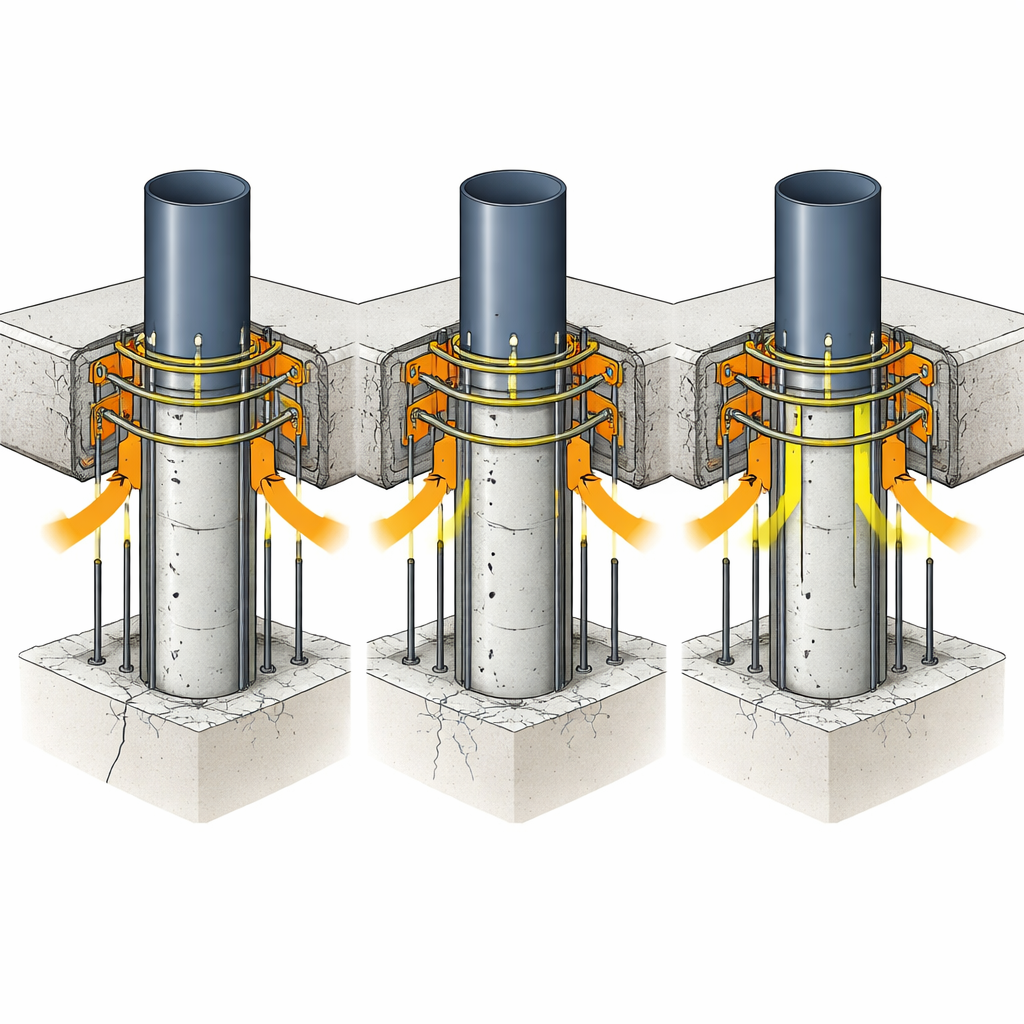

Om te bepalen welke details het beste werken, bouwden en testten de onderzoekers twaalf plaat‑en‑kolom proefstukken in het laboratorium. Elk proefstuk had dezelfde afmetingen van plaat en CFST-kolom, maar de wijze van verbinding varieerde. Sommige hadden geen speciale voorbereiding en dienden als controle. Andere gebruikten staven die rondom de buitenzijde van de buis waren gelast, korte of lange bouten die in de buiswand werden gelijmd en in de plaat verankerd, of C‑vormige staven die om de buis haken en in het beton zijn ingebed. Verschillende proefstukken combineerden deze ideeën, zoals twee rijen gelaste staven plus vier diep verankerde bouten, of C‑vormige staven met verschillende inbedlengtes. Alle platen werden belast nabij, maar niet precies in, het kolomcentrum om realistische excentrische belastingen na te bootsen.

Observatie van scheuren, kracht en vervormbaarheid

Tijdens de tests maten de onderzoekers hoeveel elke plaat doorboog, registreerden ze het verschijnen van de eerste zichtbare scheuren, volgden ze scheurpatronen en belastten de proefstukken tot aan falen. De onbewerkte aansluiting presteerde het slechtst: deze scheurde bij een lage belasting en faalde plotseling doordat de kolom door de plaat heen puncheerde. Zelfs een enkele rij gelaste staven verhoogde zowel de scheurbelasting als de uiteindelijke capaciteit aanzienlijk en veranderde het faalgedrag van brosse punching naar een meer geleidelijke buiging‑plus‑punching. Twee gelaste rijen waren nog effectiever, vooral wanneer de hoofdwapening van de plaat dicht bij die gelaste staven was geplaatst, zodat ze samen de belasting konden verdelen.

Bouten, staaflay‑outs en C‑vormige verbindingselementen

Boutverbindingen verbeterden ook het gedrag van de aansluiting, maar hun effectiviteit hing sterk af van hoe diep de bouten in de plaat waren verankerd. Het vergroten van de inbeddiepte van ondiep 16 mm naar 48 mm verdrievoudigde bijna de uiteindelijke capaciteit en maakte de belasting‑vervorming respons ductieler, wat betekent dat de aansluiting meer vervorming kon verdragen voordat die faalde. Het verfijnen van de wapening rond lange bouten bracht verdere voordelen: een staalnet of een extra bovenwapeningslaag hielp spanningen te spreiden en scheuren veel beter te beheersen dan louter wijder geplaatste staven. Van alle geteste details presteerden C‑vormige staven met een royale inbedlengte uitzonderlijk goed: ze boden hoge sterkte, stijfheid en energieabsorptie terwijl de scheurpatronen gelijkmatiger bleven.

De beste combinatie van details

De duidelijke uitschieters waren hybride systemen die verschillende verbindingselementen combineerden zodat ze de lasttaak konden delen. Een aansluiting met twee gelaste rijen van grotere diameter staven plus vier diep ingebedde bouten bereikte de hoogste capaciteit binnen de gelaste oplossingen en vertoonde een zeer geleidelijke verzwakking na piekbelasting, een teken van uitstekende taaiheid. De langste C‑vormige verbindingselementen leverden vergelijkbare indrukwekkende sterkte met grote vervormingen vóór falen. Over alle proefstukken bleken de meest bepalende factoren het basistype verbinding te zijn, gevolgd door de inbeddiepte van mechanische ankers, waarbij de wapeningconfiguratie fungeerde als een waardevol fijnsturingselement.

Wat dit betekent voor echte gebouwen

Voor niet‑specialisten is de kernboodschap dat de manier waarop we stalen kolommen aan vlakke betonnen vloeren verbinden het verschil kan maken tussen een plotseling, bros falen en een aansluiting die geleidelijk scheurt maar blijven dragen. Door vanaf het ontwerp gelaste staven, goed verankerde bouten of C‑vormige verbindingselementen op te nemen – en de omliggende wapening zó te plaatsen dat deze met hen samenwerkt – kunnen ingenieurs de belastingsniveaus die verbindingen aankunnen aanzienlijk verhogen en constructies meer waarschuwing en reservekracht vóór falen geven. Dat maakt CFST kolom–plaat systemen niet alleen efficiënt en architectonisch flexibel, maar ook veiliger en veerkrachtiger onder de ongelijkmatige en veranderlijke belastingen die echte gebouwen ondervinden.

Bronvermelding: Ghalla, M., Bazuhair, R.W., Mahfouz, Y.M.B. et al. Influence of connection configuration on the punching resistance of CFST column–RC slab systems under eccentric loading. Sci Rep 16, 12475 (2026). https://doi.org/10.1038/s41598-026-46159-9

Trefwoorden: betongevulde staalbuiskolommen, doorsnijding van vlakke plaat (punching shear), plaat-kolom verbindingen, excentrische belasting, detalering van verbindingen
