Een drie-niveau discretisatiekader voor dynamisch gedrag van grafeen-gecoate roterende bladen met vooraf ingestelde sandwichstructuur onder complexe belastingen

Sterkere vleugels voor zwaardere omstandigheden

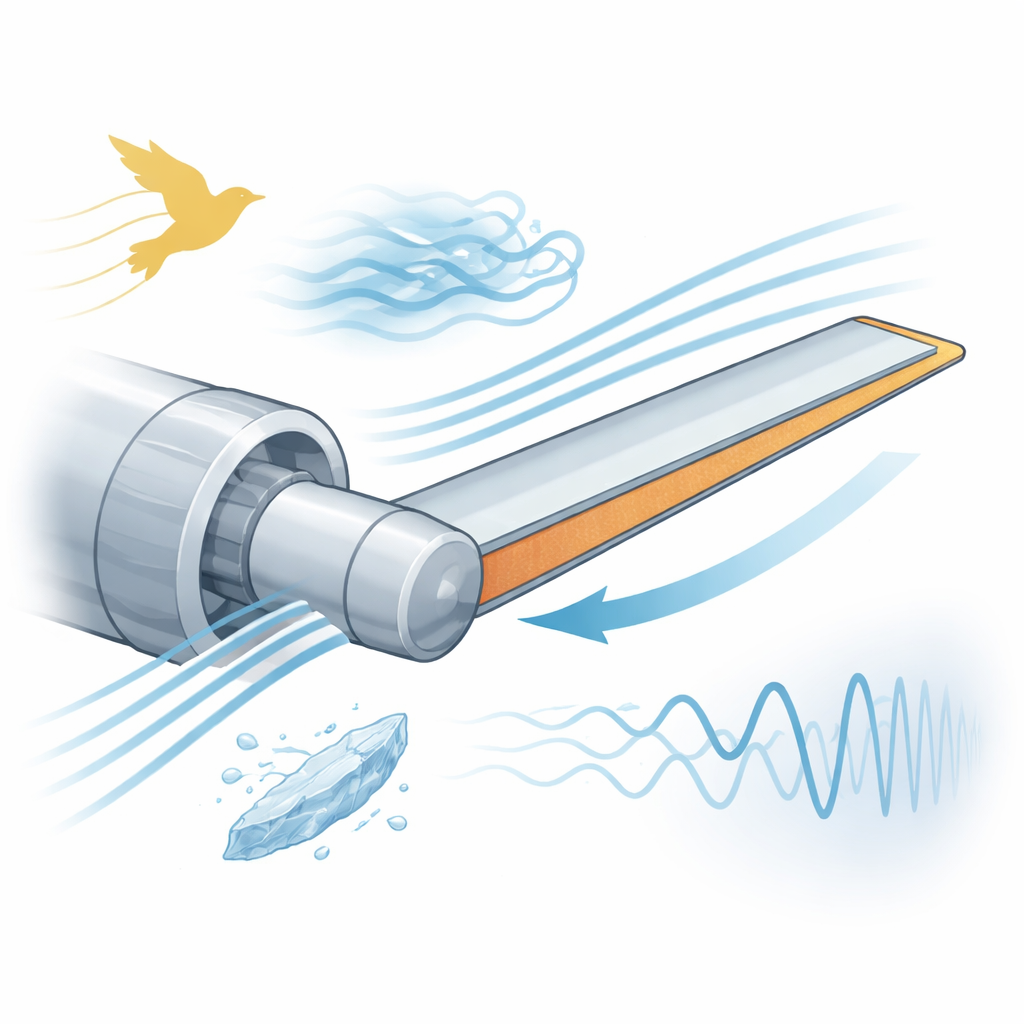

Aero-motorturbinebladen draaien met duizenden omwentelingen per minuut in bloedhete, hooggedrukte lucht en ondergaan tegelijk plotselinge klappen door vogels, ijsschotsen of explosies. Als deze bladen te heftig gaan trillen, kunnen ze barsten of zelfs falen, wat motoren en vliegtuigen in gevaar brengt. Deze studie onderzoekt een nieuwe manier om lichtere maar taaiere roterende bladen te ontwerpen door ultraslanke grafeencoatings toe te voegen en een krachtig wiskundig model te bouwen om te voorspellen hoe zulke bladen zich gedragen onder brute, snel veranderende belastingen.

Waarom moderne bladen een upgrade nodig hebben

De hedendaagse turbinebladen moeten steeds meer vermogen uit motoren persen en tegelijkertijd jarenlang betrouwbaar blijven. Traditionele metalen bladen zijn zwaar en kunnen maar tot op zekere hoogte worden belast voordat trillingen en vermoeiing limiterend worden. De auteurs richten zich op een nieuw concept: een "sandwich"-blad bestaande uit een lichte kern omhuld met twee dunne buitenlagen die versterkt zijn met grafeenplaatjes, allemaal gemonteerd onder een vooraf ingestelde hoek op een roterende naaf. Grafeen — een koolstoflaag van slechts één atoom dik — maakt het oppervlak veel stijver wanneer het in een coating wordt gemengd, en juist daar slaan impacts en luchtkrachten als eerste toe. Door grafeen in de buitenlagen te concentreren en het midden licht te houden, streeft het ontwerp ernaar lage massa te combineren met een sterke weerstand tegen buiging en oppervlaktebeschadiging.

Het bouwen van een virtuele testopstelling

Het fysiek testen van veel bladontwerpen bij hoge snelheid en onder gewelddadige impacts is duur en riskant, dus het hart van het artikel is een gedetailleerde wiskundige tweeling van het blad. De onderzoekers idealiseren elk blad als een rechthoekige plaat met een vooraf ingestelde montagehoek en een driedelige diktestructuur. Ze gebruiken een micromechanische formule om grafeeninhoud en plaatjesvorm te vertalen naar effectieve stijfheid en dichtheid van de coating. Roterende effecten, zoals centrifugale krachten die het draaiende blad rekken en verzwaren, en geometrische niet-lineariteiten die optreden bij grote doorbuigingen, zijn allemaal opgenomen. Omdat de resulterende vergelijkingen uiterst complex zijn, ontwikkelt het team een driedelige discretisatiestrategie die Chebyshev-polynomen, de Ritz-methode en de Galerkin-methode combineert om moeilijk oplosbare partiële differentiaalvergelijkingen om te zetten in een compacte set gewone differentiaalvergelijkingen. Deze kunnen vervolgens in de tijd worden geïntegreerd om te voorspellen hoe het blad beweegt en buigt.

Simulatie van realistische klappen

Om gevaarlijke gebeurtenissen tijdens gebruik na te bootsen, bevat het model drie soorten kortstondige belastingen: een plotselinge stappuls zoals bij een ijsschots of vogelinslag, een sinusoïdale puls die periodieke rukwinden of stroomfluctuaties representeert, en een luchtblast-achtige puls die snel stijgt en daarna vervalt, vergelijkbaar met een schokgolf. Aerodynamische druk en structurele demping worden ook meegenomen. Voordat ze nieuwe ontwerpen verkennen, valideren de auteurs hun kader strikt tegen gepubliceerde experimenten, eindige-elementensimulaties en analytische resultaten voor platen en roterende panelen, waarbij wordt aangetoond dat natuurlijke frequenties en dynamische doorbuigingen typisch met fouten van slechts een paar procent worden vastgelegd — zelfs bij rotatiesnelheden boven 10.000 omwentelingen per minuut. Dit geeft vertrouwen dat het virtuele blad realistisch reageert wanneer het wordt getroffen door complexe, tijdsvariërende belastingen.

Wat grafeen en geometrie echt doen

Met de validatie achter de hand brengt de studie in kaart hoe belangrijke ontwerpparameters trillingen en spanning beïnvloeden. Het vergroten van de lengte-breedteverhouding van het blad maakt het flexibeler, terwijl het te veel inkorten de respons juist kan verslechteren doordat het verandert in een gedrongen plaat met ongunstige vervormingspatronen. Een gematigde aspectverhouding rond twee tot drie biedt de beste compromis tussen stijfheid en gewicht. Het toevoegen van een kleine hoeveelheid grafeen — tot ongeveer 1,2 procent in gewicht in de coatings — verhoogt de natuurlijke frequenties aanzienlijk en verkleint trillingsamplitudes, vooral in de laagfrequente modi die vermoeiingsschade domineren. Langere, dunnere grafeenplaatjes zijn effectiever, maar de voordelen vlakken af voorbij een bepaalde verhouding zodra het materiaal een verzadigingspunt bereikt. Hogere rotatiesnelheden verstijven het blad verder door centrifugale rek, waardoor doorbuigingen krimpen en oscillatiefrequenties toenemen. Demping, zowel ingebouwd in de structuur als geïntroduceerd via coatings en verbindingen, helpt het meest bij scherpe, transiënte belastingen en is minder effectief bij vloeiende sinusoïdale belasting.

Van vergelijkingen naar motorontwerp

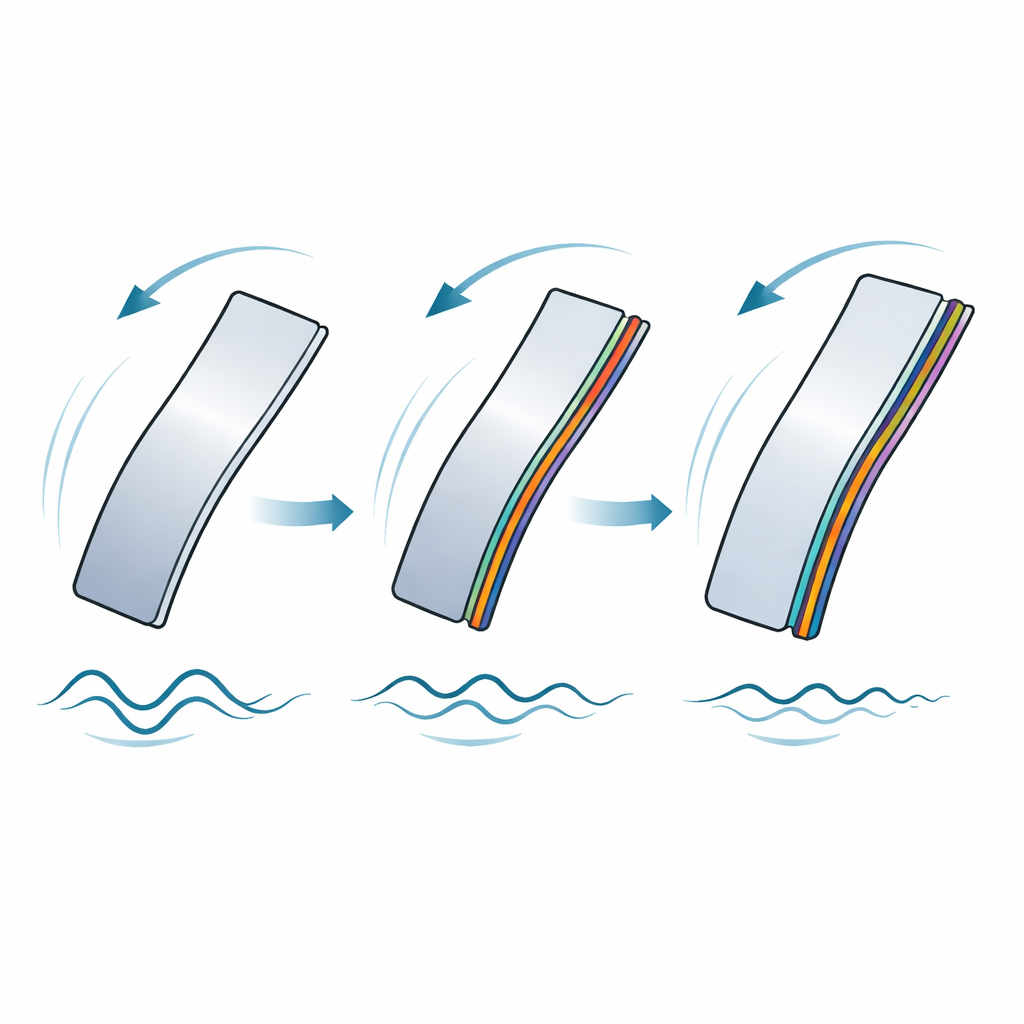

Door het nieuwe grafeen-gecoate sandwichblad te vergelijken met een conventioneel titanium blad van dezelfde grootte, tonen de auteurs aan dat piek-dimensioneloze buiging bij impact met meer dan de helft kan worden teruggedrongen en trillingen duidelijk sneller uitdoven, terwijl ook het gewicht wordt verminderd. In praktische termen betekent dit een blad dat zowel lichter als beter bestand is tegen vogelinslagen, ijsklappen en rukwinden, en dat langer meegaat voordat vermoeiingsscheuren optreden. Het modelleringskader fungeert ook als een ontwerptool: ingenieurs kunnen bladaspectverhouding, rotatiesnelheid, demping en grafeeninhoud afstemmen om specifieke trillings- en duurzaamheiddoelen te halen zonder uitputtende tests. Daarmee presenteert dit werk zowel een conceptueel blauwdruk als een bruikbare ontwerprichtlijn voor de volgende generatie hogesnelheidsturbomachinery-bladen die slimmer, veiliger en efficiënter zijn.

Bronvermelding: Bai, B., Li, H., Yi, X. et al. A three-level discretization framework for dynamic behaviors of graphene-coated rotational blades with preset-angle sandwich structure under complex loads. Sci Rep 16, 10787 (2026). https://doi.org/10.1038/s41598-026-46068-x

Trefwoorden: grafeen-versterkte turbinebladen, roterende sandwichstructuren, trillingen en vermoeiing van bladen, pulsbelasting op aeromotorcomponenten, modellering van composietbladontwerp
