Quad-band SIW-antenne met micro-pocket voor frequentie-aanpasbaar ontwerp voor 5G/6G IoT-toepassingen

Kleinere apparaten, slimmere signalen

Van slimme luidsprekers en huissensoren tot verbonden auto’s en landbouwdrones: de draadloze apparaten van morgen moeten op meerdere radiokanalen tegelijk kunnen communiceren zonder omvangrijk of energieverslindend te worden. Deze studie presenteert een nieuw type compacte antenne die vier verschillende communicatiebanden zelfstandig aankan en die zelfs na fabricage opnieuw afgestemd kan worden. Die combinatie van flexibiliteit, compacte afmetingen en efficiëntie is gericht op de drukke ether van 5G, 6G en het Internet of Things.

Waarom communiceren op veel kanalen lastig is

Moderne draadloze apparaten hebben vaak meerdere antennes of extra schakelingen nodig om signalen op verschillende frequentiebanden te zenden en te ontvangen — bijvoorbeeld voor Wi‑Fi, mobiele netwerken en satellietverbindingen. Traditionele multibandantennes vertrouwen meestal op externe filters en multiplexers om de signalen te scheiden, wat kosten, grootte en signaalverlies toevoegt. Sommige recente ontwerpen combineren meerdere kanalen in één “zelf‑multiplexerende” antenne, maar de verschillende poorten gebruiken vaak verschillende polarisaties (signaaloriëntaties) of kunnen na productie niet worden aangepast. Dat maakt ze minder aantrekkelijk als directe vervanging voor klassieke multibandantennes, die doorgaans dezelfde polarisatie over alle banden behouden.

Één antenne met vier uitgelijnde kanalen

De auteurs introduceren een compact “self‑quadruplexing” antenne die vier afzonderlijke radiokanalen binnen één gedeelde structuur ondersteunt. Hij is gebouwd rond een rechthoekige substrate integrated waveguide‑caviteit — een holle doorgang voor radiogolven die in een vlakke printplaat is geëtst en geboord. Op het bovenvlak bevinden zich vier metalen patchs, elk gevoed door een eigen microstriplijn, allemaal langs één as gerangschikt zodat iedere poort dezelfde polarisatie produceert. Slim gebruik van getrapte patchvormen en extra metalen vias binnen de caviteit voorkomt dat energie tussen poorten lekt, wat meer dan 32 decibel isolatie oplevert — wat betekent dat wanneer één kanaal actief is, slechts een klein deel van het vermogen de andere bereikt. Het prototype werkt rond ongeveer 3,29, 4,47, 5,85 en 7,07 gigahertz met sterke, naar voren gerichte bundels en een piekversterking tot 7,6 dBi, alles in een footprint van slechts enkele golflengten.

Kanalen afstemmen voor en na fabricage

Naast het eenvoudig inpassen van vier banden in één antenne is het ontwerp bewust frequentie‑agiel. Voor de fabricage kan de middenfrequentie van elke poort worden verschoven door de lengte van de patch aan te passen, waardoor de vier kanalen ergens tussen ongeveer 3,5 en 8,4 gigahertz geplaatst kunnen worden terwijl toch goede scheiding en stralingskwaliteit behouden blijven. Het team kwantificeerde bovendien hoe de verhoudingen tussen aangrenzende frequenties veranderen met de patchlengte, en toonde aan dat elke band grotendeels onafhankelijk kan worden afgestemd. Dit geeft ontwerpers een set eenvoudige geometrische “knoppen” om de kanalen te plaatsen op gewenste spectrumtoewijzingen voor Wi‑Fi, 5G/6G, radar of satellietdiensten.

Met vloeistof gevulde pocketjes die op aanvraag bijstellen

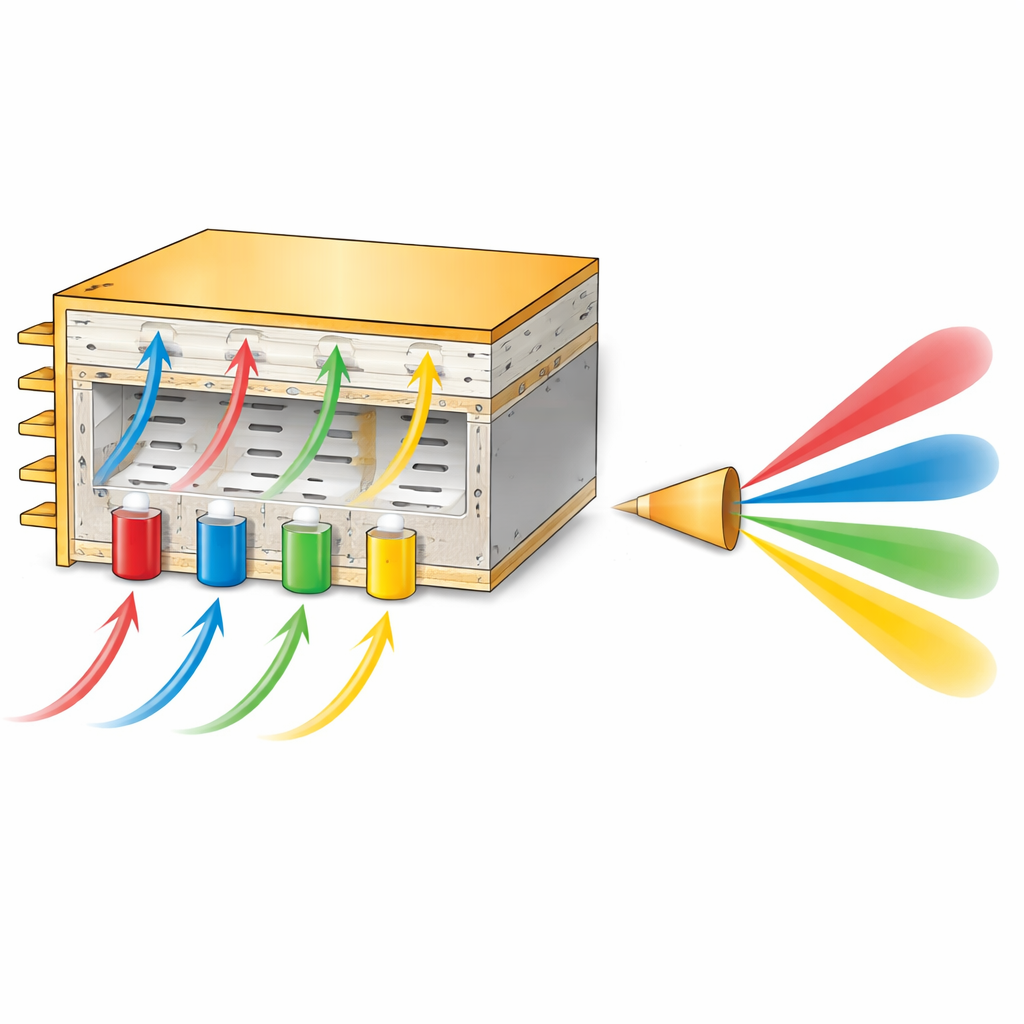

Een belangrijke innovatie bevindt zich onder de caviteit: kleine cilindrische micro‑pockets die gevuld kunnen worden met verschillende materialen, vooral vloeistoffen, met behulp van een micropipet. Het veranderen van de vulling wijzigt de effectieve elektrische eigenschappen binnen de caviteit en verschuift elke resonantie naar een nieuwe frequentie zonder het metalen omhulsel aan te raken. Door de pockets te vullen met koper, gedestilleerd water, aceton, ethylacetaat, isopropylalcohol, veelgebruikt printplaatmateriaal of simpelweg lucht, demonstreerden de onderzoekers vloeiende verschuivingen van alle vier de werkbanden over een breed bereik, van ongeveer 3,29 tot 7,84 gigahertz. Belangrijk is dat de stralingspatronen en polarisatie stabiel blijven tijdens deze veranderingen en dat de poorten goed geïsoleerd blijven. Metingen in een anechoïsche kamer komen goed overeen met computersimulaties, en een equivalent circuitmodel reproduceert hetzelfde gedrag, wat extra vertrouwen in het ontwerp geeft.

Wat dit betekent voor toekomstige draadloze apparaten

Kort gezegd laat dit werk zien dat één zeer compacte antenne vier onafhankelijk instelbare kanalen overzichtelijk kan huisvesten, allemaal met dezelfde signaaloriëntatie en sterke scheiding, en dat hij na productie eenvoudig kan worden bijgestemd door te veranderen wat een paar kleine pocketjes vult. Vergeleken met eerdere multi‑band- en afstembare antennes biedt deze aanpak hogere isolatie, betere controle over bundelrichting en een kleinere voetafdruk. Zo’n apparaat kan telefoons, sensoren en netwerk‑nodes helpen zich aan te passen aan verschuivende 5G‑ en 6G‑spectrumtoewijzingen, of dezelfde hardware voor verschillende regio’s en toepassingen hergebruiken zonder telkens de radio‑front‑end opnieuw te ontwerpen.

Bronvermelding: Vaishali, P., Dash, S.K.K., Barik, R.K. et al. Quad-band SIW antenna with micro-pocket enabled frequency-agile design for 5G/6G IoT applications. Sci Rep 16, 10774 (2026). https://doi.org/10.1038/s41598-026-46067-y

Trefwoorden: 5G-antennes, 6G-communicatie, frequentie-aanpasbaar ontwerp, substrate integrated waveguide, IoT-draadloze systemen
