Numeriek onderzoek naar mist-geassisteerde filmkoeling onder supersonische omstandigheden met discrete koelmiddelinjectie

Voorkomen dat straalmotoren smelten

Moderne straalmotoren stuwen de lucht tot meerdere malen de geluidssnelheid en dompelen turbineonderdelen onder in gas dat heet genoeg is om de meeste metalen te doen smelten. Om deze onderdelen intact te houden blazen ingenieurs koelere lucht door kleine gaatjes om een beschermende deken langs het oppervlak te vormen. Deze studie onderzoekt hoe het toevoegen van een fijne watermist aan die koelende lucht motoronderdelen beter kan afschermen bij supersonische stroming, een regime waarin traditionele koelingsmethoden moeite hebben.

Waarom waterdruppels helpen bij het koelen van heet metaal

Alleen lucht kan maar een beperkte hoeveelheid warmte afvoeren voordat ze zelf opwarmt. Het mengen van kleine waterdruppels verandert die balans. Terwijl de druppels verdampen, absorberen ze grote hoeveelheden warmte en verhogen ze de effectieve warmtecapaciteit van de koelstroom. De resulterende waterdamp kan zich ook opzwellen nabij de wand en het hete gas zachtjes van het oppervlak wegduwen. Vorig werk bij langzamere stromingen toonde dat deze "mist-geassisteerde" methode de koeling met tientallen procenten kan verbeteren, maar hoe dit zich gedraagt bij supersonische snelheden met sterke schokgolven en intense schuivingslagen was grotendeels onbekend.

Simuleren van koeling bij extreme snelheid

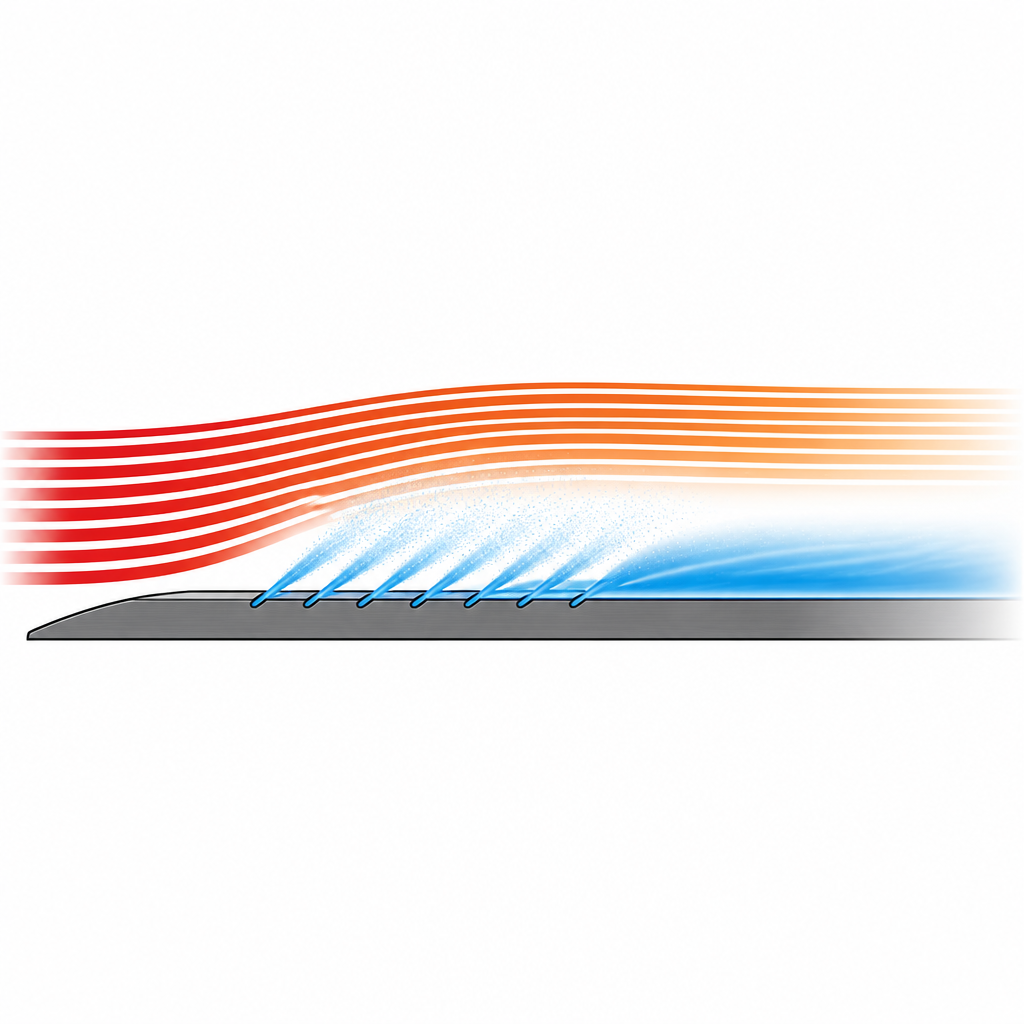

De onderzoekers gebruikten hoogwaardige computersimulaties om een vlakke plaat te modelleren die wordt blootgesteld aan een supersonische hoofdstroming met tweemaal de geluidssnelheid. Door de plaat heen injecteerden drie rijen schuine gaatjes koelere lucht die een fijne mist van vijfmicron waterdruppels droeg in verschillende concentraties. Ze onderzochten drie goottype-lay-outs: eenvoudige ronde gaten, twee overlappende gaten die een samengevoegde sleuf vormen, en een complexer "sister hole"-patroon waarbij één upstream-gat twee verspringende downstream-gaten voedt. Voor elke lay-out varieerden ze de snelheid van de koelingsjet en volgden zowel de lucht als de druppels, inclusief hoe de druppels verdampten en warmte en impuls met het gas uitwisselden.

Hoe schokken en vortexen de koelfilm tegengaan

Supersonische stroming brengt nieuwe uitdagingen met zich mee. Wanneer de koele jet de hete stroom ontmoet, genereert dit boogvormige schokgolven en draaiende "nier"-vortexen die de jet van de wand optillen. De simulaties tonen een vergelijkbaar probleem voor de druppels: in plaats van nabij het oppervlak te blijven, worden veel druppels de hoofdstroming in geslingerd, waar ze te ver van de wand verdampen om effectief te koelen — een gedrag dat de auteurs "mist lift-off" noemen. Dit effect wordt sterker naarmate de snelheid van de koelingsjet toeneemt en vermindert de voordelen van mistinjectie nabij de gaten, zelfs al zijn er meer druppels aanwezig.

Gaten ontwerpen die mist daar houden waar het telt

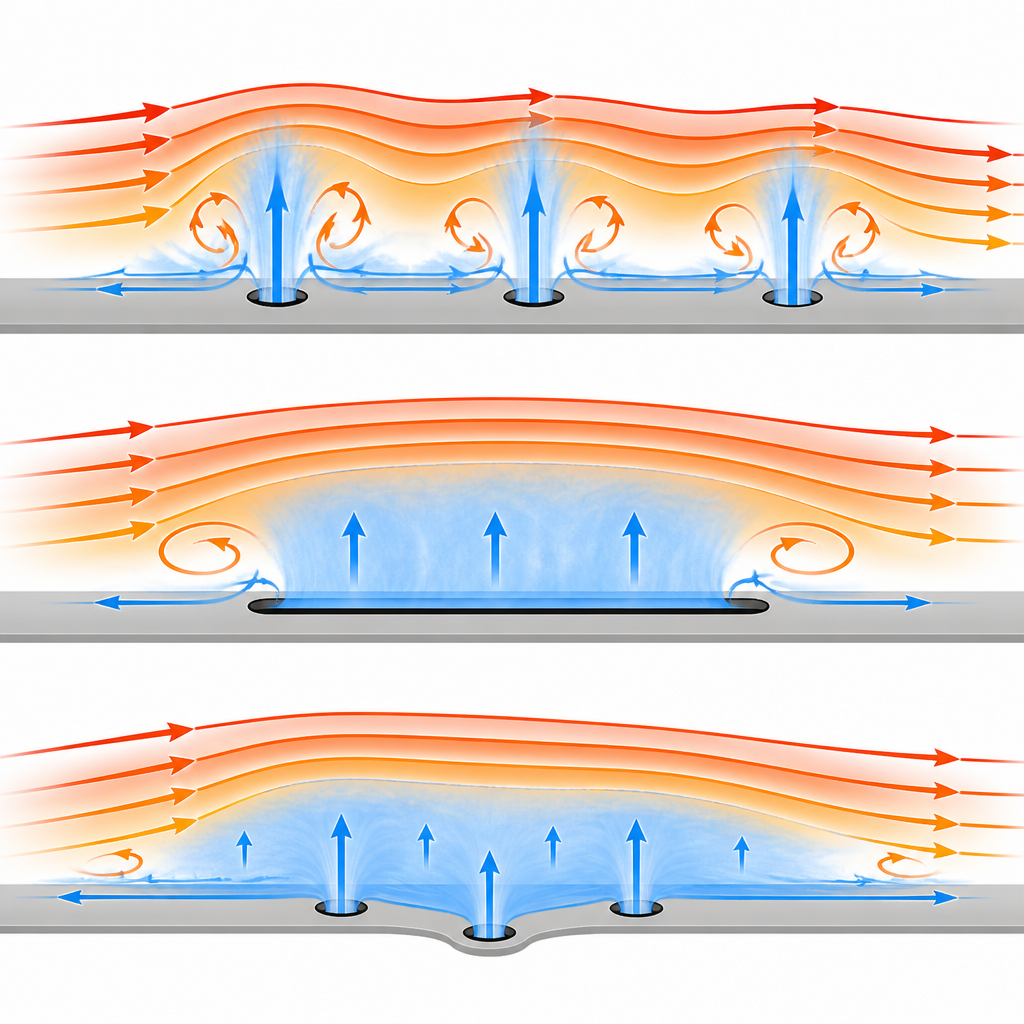

De studie laat zien dat de geometrie van de gaten deze verstorende structuren kan temmen. In het geval van de samengevoegde sleuf verspreidt de jet zich meer zijwaarts en houdt zo de koele laag dichter bij de wand dan bij eenvoudige ronde gaten. Het sister hole-patroon gaat nog verder: door de stroming in drie interactiehebbende jets te splitsen, verzwakt het de nier-vortexen en vermindert het de sterkte van de hoofdschok. Deze combinatie helpt zowel lucht als druppels om aan het oppervlak gehecht te blijven en sneller terug te keren nadat ze zijn weggeduwd. Daardoor strekt de beschermende koele film zich verder stroomafwaarts uit, waar de zuivere luchtjet alleen grotendeels zijn koelcapaciteit zou hebben verloren.

Waar mist het meest helpt in supersonische stromingen

De simulaties wijzen uit dat watermist bijzonder waardevol is ver stroomafwaarts van de gaten, waar de eenzijdige luchtfilm is uitgedund en opgewarmd. In dit gebied kunnen extra druppels terug naar de wand diffunderen en daar volledig verdampen, wat de oppervlaktetemperatuur aanzienlijk verlaagt. Het verhogen van de mistconcentratie binnen het onderzochte bereik verbetert consequent de algehele koeling, hoewel het de slechte prestatie direct naast de gaten niet oplost wanneer jet- en mist-lift-off sterk zijn. Bij de hoogste bestudeerde koelingsjetsnelheid verhoogde de sister hole-lay-out met vijf procent mist de gemiddelde effectiviteit met ongeveer 40 procent vergeleken met de standaard ronde gaten, terwijl de samengevoegde sleuf een winst van 16 procent gaf.

Praktische boodschap voor warmere motoren

De kernconclusie voor de lezer is dat simpelweg meer koele lucht toebrengen niet genoeg is wanneer motoren onder extreme omstandigheden draaien. De manier waarop lucht en toegevoegde watermist worden ingebracht en hoe ze interageren met supersonische schokken en draaiende bewegingen bepaalt hoe goed het metalen oppervlak wordt beschermd. Zorgvuldig ontworpen multi-gatpatronen zoals de sister hole-configuratie kunnen de koellaag langer aangehecht houden en druppels helpen hun werk dicht bij de wand te doen. Dit inzicht kan toekomstige turbineontwerpen sturen die op mist-geassisteerde koeling vertrouwen om veilig hogere gastemperaturen te verwerken zonder buitensporig luchtverbruik.

Bronvermelding: Zhou, J., Zhang, J., Fu, J. et al. Numerical study on mist-assisted film cooling performance under supersonic condition with discrete coolant injection. Sci Rep 16, 15624 (2026). https://doi.org/10.1038/s41598-026-46042-7

Trefwoorden: supersonische filmkoeling, watermistkoeling, gasturbinebladen, numerieke simulatie, ontwerp koelgaten
