Gelaagde injectie- en verankeringsmethode voor kolen–gesteente samengestelde dakconstructies: een behandelingssysteem gebaseerd op modelproeven

Het veilig houden van ondergrondse tunnels

Naarmate kolenmijnen dieper worden, lopen de tunnels die mensen, lucht en materieel vervoeren onder dikke lagen gebroken gesteente door. Wanneer het gesteentedak boven deze tunnels inzakt of instort, vormt dat een gevaar voor zowel veiligheid als productie. Deze studie onderzoekt een nieuwe manier om die zwakke lagen in fasen aan elkaar te "lijmen", zodat het mijnendak opnieuw veilig zijn gewicht kan dragen en de doorgangen op de lange termijn open blijven.

Waarom diepe mijnendaken moeilijk te ondersteunen zijn

In de onderzochte Chinese mijn is het tunneldak geen enkel massief dek, maar een stapel lagen: zacht, gebarsten kool onderaan, zwakkere moddersteen net daarboven en sterker zandsteen hogerop. In de loop van de tijd en onder grote druk breken de lagere lagen uiteen en kunnen ze het gewicht erboven niet meer afdragen naar het sterke gesteente. Conventionele voorzieningen zoals stalen ankers en kabels moeten dan in los, kruimelig gesteente werken, waardoor het dak toch inzakt, barst en soms brokstukken in de tunnel laat vallen.

Een gelaagd "injecteren en doorstikken" concept

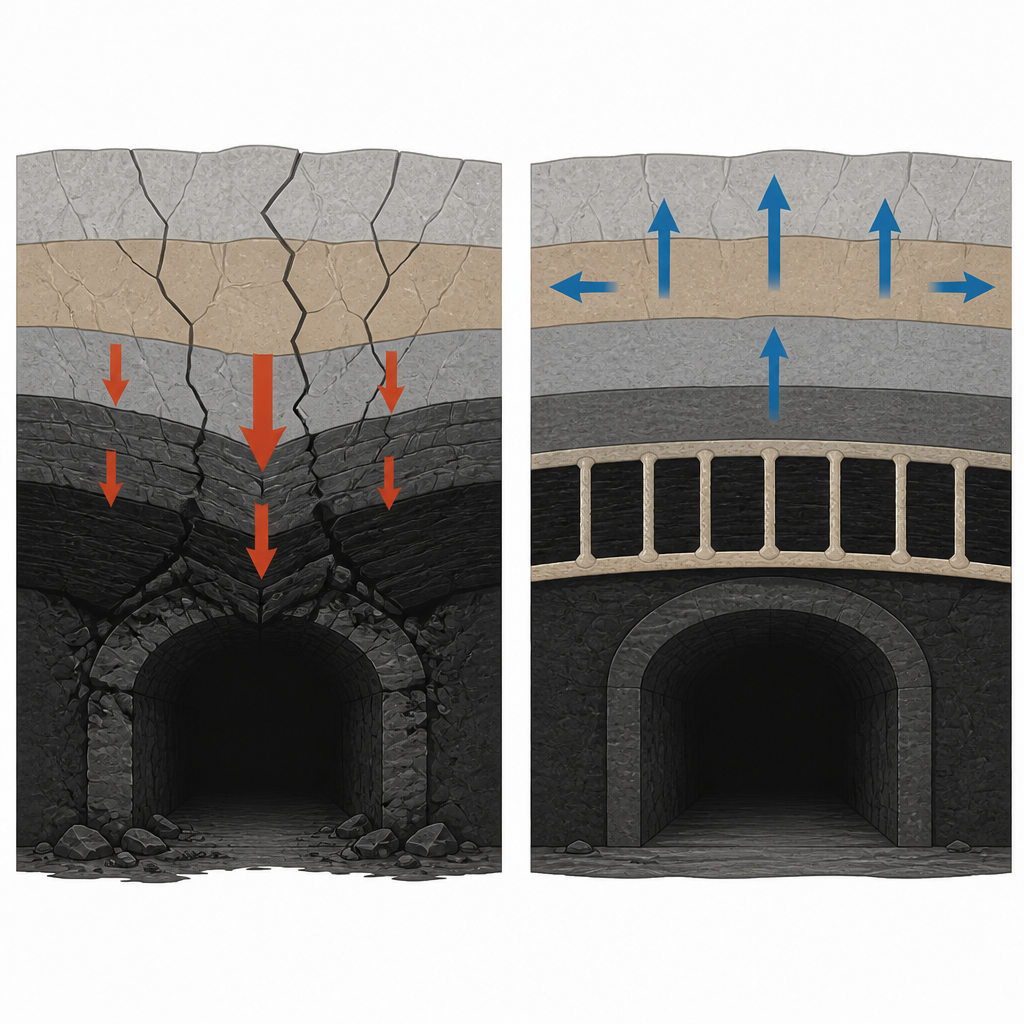

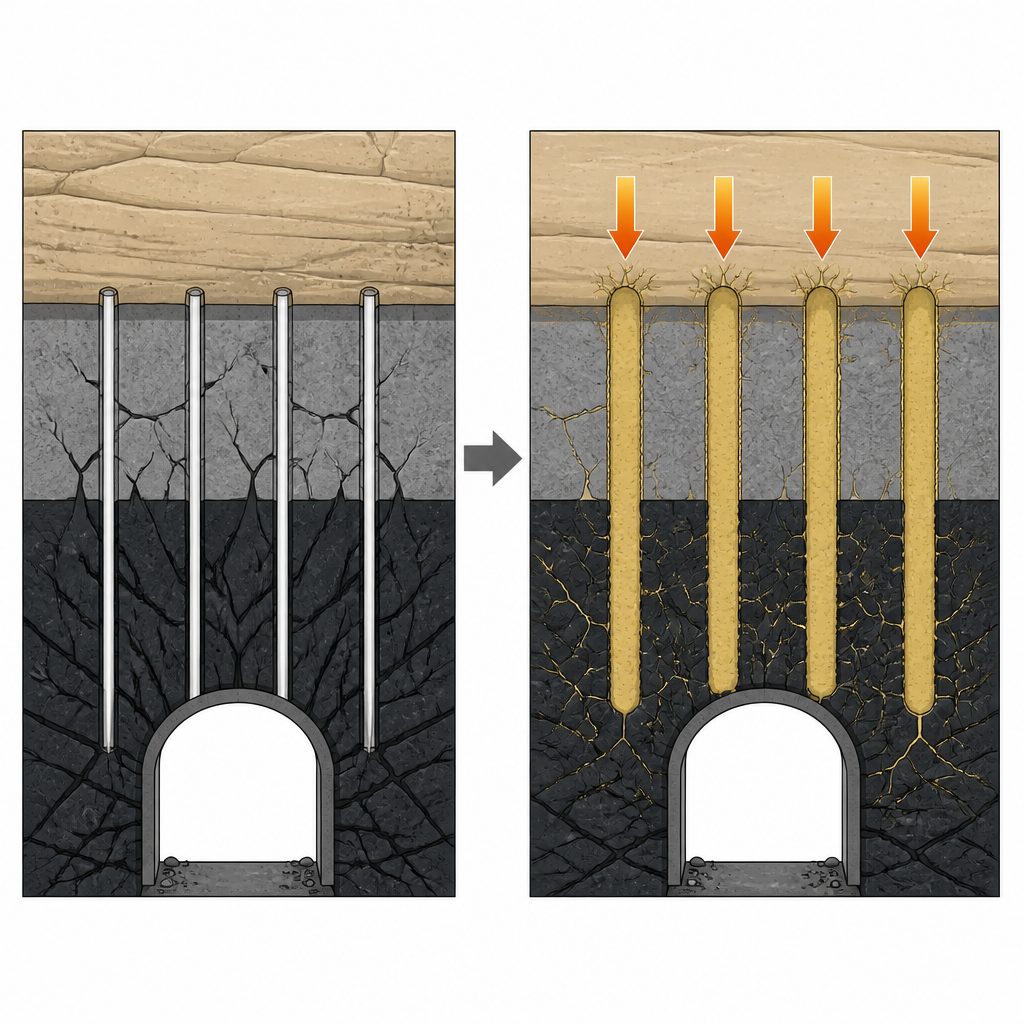

De onderzoekers stellen een gelaagde injectiemethode voor die het dak in twee zones behandelt. Eerst wordt een vloeibare samenstelling geïnjecteerd rond korte ankers geplaatst in de ondiepe, ernstig gefragmenteerde kool en moddersteen. Terwijl deze mix uithardt, bindt zij de losse stukken samen tot een sterkere band die fungeert als een primaire balk boven de tunnel. Vervolgens reiken langere kabels omhoog in het diepere, stevigere zandsteen, en daar wordt ook grout geïnjecteerd. Op deze manier wordt de nieuw versterkte ondiepe band stevig vastgestikt aan het stabiele gesteente erboven, waardoor een gestapelde, samenwerkende structuur ontstaat in plaats van geïsoleerde steunplekken.

Het idee testen in een verkleind model

Om te begrijpen hoe dit schema het gedrag van het dak verandert, bouwde het team een fysiek model dat de echte geologie en tunnel met een factor vijftig verkleint. Ze gebruikten zand, cement en gips in zorgvuldig gekozen mengsels om de sterkte van elke gesteentelaag te imiteren, en sneden vervolgens twee identieke tunnels in het model. De ene tunnel gebruikte het oorspronkelijke ondersteuningsontwerp, terwijl de andere de nieuwe gelaagde injectie kreeg. Onder gecontroleerde belasting volgden camera’s dak- en wandbewegingen, maten sensoren spanningen en luisterden kleine trillingsdetectoren naar fijne scheurevenementen binnen het model terwijl het werd samengedrukt.

Wat er veranderde in het versterkte dak

De verschillen tussen de twee tunnels waren opvallend. In het onbehandelde geval deed het grootste deel van de dakverplaatsing zich voor in de ondiepe lagen, werden scheuren met elkaar verbonden en brak het dak boven de tunnel in blokken uiteen. Spanningen verschoof­den onregelmatig naar boven en er werden veel sterkere breukevenementen geregistreerd. Met gelaagde injectie daalde de dakzetting in het model van ongeveer achtënhalve eenheid tot slechts twee, en bleven scheuren verspreid en fijn in plaats van een gebroken band te vormen. Spanningen werden gelijkmatiger, waarbij de geïnjecteerde ondiepe lagen nu in staat waren de belasting te delen met het diepere zandsteen, terwijl vloer en wanden van de tunnel binnen aanvaardbare bewegingslimieten bleven.

Bevestiging in een werkende mijn

Het team paste hetzelfde ondersteuningsconcept daarna toe in een echte tunnel in de Shuiliandong-kolenmijn. Ze vergeleken een sectie met de oorspronkelijke ondersteuning met een nabije sectie die ook gelaagde injectie kreeg. In de oorspronkelijke sectie duwden de zijwanden meer dan veertig centimeter naar binnen en bewogen dak en vloer meer dan vijftig centimeter naar elkaar toe, met dakvallen en gebroken ankers als gevolg. In de geïnjecteerde sectie werd de zijwaartse verplaatsing ongeveer gehalveerd en de dak–vloer sluiting teruggebracht tot slechts zo’n twaalf centimeter. Het ondersteunde dak bleef intact, ankers en kabels bleven werken zoals bedoeld, en het reguliere onderhoud werd veel minder intensief.

Wat dit betekent voor veiliger mijnbouw

Voor niet‑specialisten is de kernboodschap dat de studie laat zien hoe doelgerichte injectie van uithardende materialen, uitgevoerd in lagen, een uit elkaar vallende stapel gesteente boven een tunnel kan veranderen in een set samenwerkende balken. In plaats van alleen meer staal toe te voegen, herstelt de methode de manier waarop gewicht van zwakke lagen naar sterke lagen wordt doorgegeven. In dit geval verminderde het aanzienlijk dakdoorzakking, scheurvorming en ondergrondse verplaatsingen. Dat maakt diepe kolentunnels veiliger om door te reizen, goedkoper in onderhoud en biedt een praktische leidraad voor het stabiliseren van andere tunnels die door gemengd, gebroken gesteente zijn aangelegd.

Bronvermelding: Liao, Z., Li, P., Zhao, X. et al. Layered grouting reinforcement technology for coal–rock composite roof: A treatment system based on model experiments. Sci Rep 16, 15002 (2026). https://doi.org/10.1038/s41598-026-46016-9
