Ontwerpoptimalisatie en stijfheids‑equivalente methode voor een geïntegreerde starter‑generator in luchtvaarttoepassingen

Waarom soepelere, lichtere motoren in de lucht ertoe doen

Moderne vliegtuigen vervangen geleidelijk zware, onderhoudsintensieve hydraulische systemen door schonere en efficiëntere elektrische systemen. Centraal in deze verschuiving staat een hardwerkend onderdeel dat de geïntegreerde starter‑generator (ISG) heet: het draait zowel de straalmotor op toeren als levert elektriciteit tijdens de vlucht. Dit apparaat lichter maken terwijl het stil en stabiel blijft bij zeer hoge toerentallen is een grote engineeringuitdaging. Deze studie introduceert een snellere manier om deze machines te ontwerpen zodat ze veilig zijn, bestand tegen schadelijke trillingen en onnodig gewicht verliezen — belangrijke stappen richting schonere, meer elektrische vliegtuigen.

Van oude krachtleiding naar slimme elektrische kern

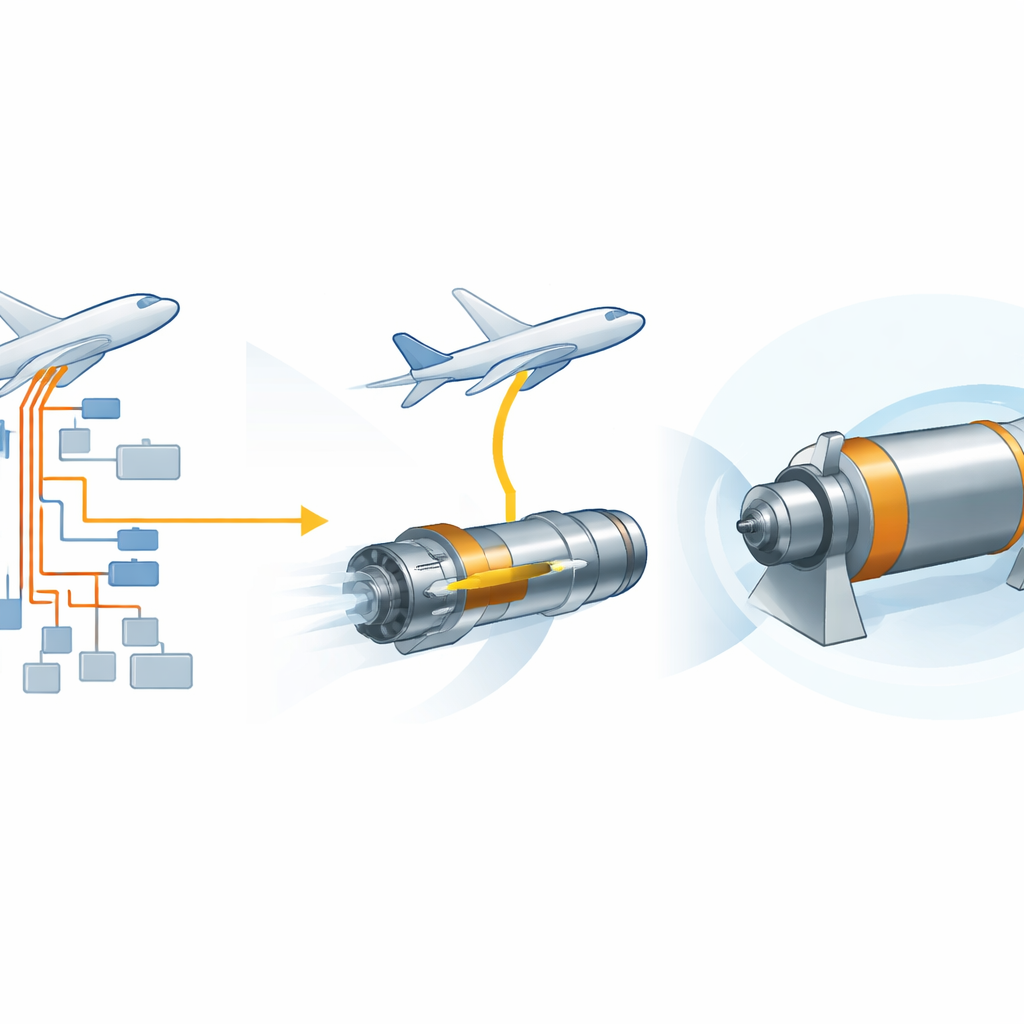

Traditionele lijnvluchten leiden vermogen door het vliegtuig met een kluwen van leidingen, pompen en mechanische aandrijvingen. Meer‑elektrische vliegtuigen vereenvoudigen dit doolhof door veel meer op elektrische energie uit de motoren te vertrouwen. De geïntegreerde starter‑generator is cruciaal voor dat idee. Hij fungeert eerst als krachtige elektromotor om de turbine op te starten, en schakelt daarna om naar een generator die de elektrische systemen van het vliegtuig voedt. Omdat de rotor van de ISG met zeer hoge snelheden draait, kan elke mismatch tussen zijn natuurlijke trillingsneigingen en de bedrijfssnelheden resonantie veroorzaken — schudden dat onderdelen kan beschadigen of hun levensduur verkort. Ingenieurs hebben daarom tools nodig die het werkelijke gedrag van de rotor vangen zonder het ontwerpproces te vertragen met trage, extreem gedetailleerde simulaties.

Een snelkoppeling die de fysica eerbiedigt

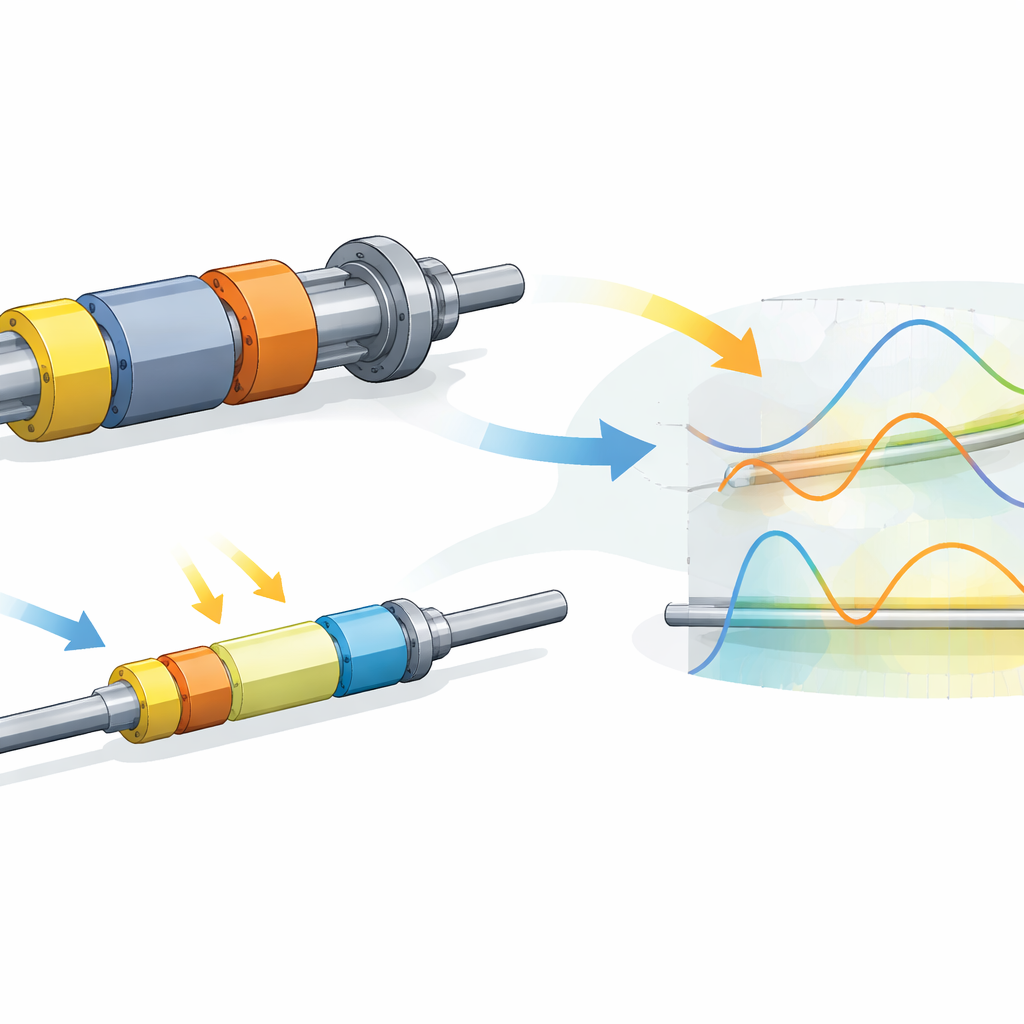

De auteurs richten zich op een slimme modelleringsstrategie die ze een stijfheids‑equivalente methode noemen. De ISG‑rotor is niet zomaar een simpele as; hij draagt meerdere forse secties die de hoofdgenerator, een excitator‑trapp en een kleine permanentmagneetgenerator vertegenwoordigen. In grove modellen worden deze secties vaak als geconcentreerde “dummy” massa’s behandeld, waardoor de rotor te flexibel lijkt en verkeerde trillingskenmerken voorspelt. Hier leidt het team een manier af om deze vereenvoudigde gebieden wiskundig te “verstevigen” zodat het vereenvoudigde model buigt en trilt als een veel rijker driedimensionaal model. Deze correctie is gebaseerd op energieprincipes: de vereenvoudigde en gedetailleerde versies worden geforceerd hetzelfde natuurlijke trillingsgedrag te delen, vooral in de laagste buigvormen die het belangrijkst zijn voor veiligheid.

De snelkoppeling vergelijken met volledige 3D‑modellen

Om te beoordelen of hun snelkoppeling betrouwbaar is, vergelijken de onderzoekers drie versies van de ISG: een fijn gemeshed driedimensionaal model, een zeer eenvoudig gebundeld massa‑model en hun nieuwe stijfheids‑equivalente versie. Ze berekenen hoe elk model trilt naarmate de rotorsnelheid verandert, inclusief de subtiele effecten van de draaiende beweging zelf. Het fijne en het stijfheids‑equivalente model tonen vrijwel identieke trillingspatronen, en hun belangrijkste “kritische snelheden” verschillen met minder dan ongeveer 9 procent voor een reeks materiaalkeuzes. Ter vergelijking kan het grove gebundelde massa‑model meer dan 40 procent afwijken, wat onaanvaardbaar is in vroeg ontwerp. Net zo belangrijk is dat het getunede equivalente model ongeveer zeventien keer sneller draait dan het gedetailleerde model, waardoor het praktisch is voor herhaald gebruik binnen optimalisatielussen.

De evolutie laten zoeken naar een betere as

Met dit snelle, trouwe model in handen richten het team zich op automatische ontwerpoptimalisatie. Ze gebruiken een genetisch algoritme — een benadering geïnspireerd op natuurlijke selectie — om de lengte van de as, dikte, afstand tussen interne componenten en hoe stijf de uiteinden worden vastgehouden te variëren. Voor elk kandidaatontwerp roept de code het stijfheids‑equivalente model aan om te controleren of de kritische snelheden van de rotor comfortabel wegblijven van bedrijfssnelheden, en of buigspanningen door ongebalanceerde krachten binnen veilige grenzen blijven. Over vele generaties convergeert het algoritme naar een as met een gewicht van slechts ongeveer 0,3 kilogram, terwijl nog steeds voldaan wordt aan sterkte‑ en snelheidsmarge‑doelen. Vervolg 3D structurele en thermische analyses van dit geoptimaliseerde ontwerp bevestigen dat de spanningen in de as en bevestigde componenten onder toelaatbare niveaus blijven, zelfs bij maximale rotatie en temperatuur.

Wat dit betekent voor toekomstige vliegtuigen

Voor niet‑specialisten is de conclusie dat de auteurs een betrouwbare snelkoppeling hebben ontwikkeld voor het ontwerpen van een sleutelapparaat in straalmotoren. Hun stijfheids‑equivalente methode legt vast hoe de rotor buigt en trilt bijna net zo nauwkeurig als een zeer gedetailleerd model, maar in een fractie van de tijd. Die snelheid maakt het mogelijk systematisch te zoeken naar lichtere, veiligere ontwerpen in plaats van te vertrouwen op trage trial‑and‑error. Naarmate vliegtuigen meer elektrisch worden, zullen dergelijke tools ingenieurs helpen gewicht te besparen, efficiëntie te verbeteren en comfortabele veiligheidsmarges te behouden, wat bijdraagt aan schoner en zuiniger luchtvervoer.

Bronvermelding: Han, B., Kwak, E., Lee, S. et al. Design optimization and stiffness-equivalent method for an integrated starter generator in aerospace applications. Sci Rep 16, 10943 (2026). https://doi.org/10.1038/s41598-026-45885-4

Trefwoorden: meer elektrische vliegtuig, geïntegreerde starter‑generator, rotortrilling, lichtgewicht ontwerp, eindige-elementen modellering
