Energieopslag-ondersteunde fractioneel‑orde virtuele synchrone generator voor DC‑koppelingsspanningsregeling in DC‑microgrid bij belasting- en hernieuwbare verstoringen

De lichten stabiel houden in een hernieuwbare wereld

Nu huizen, kantoren en elektrische voertuigen steeds meer op zonnepanelen en windturbines aansluiten, worden onze elektriciteitsnetten schoner maar ook kwetsbaarder. Als er een wolk over een zonnepark trekt of de wind plotseling wegvalt, kan de spanning in lokale elektriciteitsnetten gaan schommelen op manieren die elektronica beschadigen of zelfs stroomuitval veroorzaken. Dit artikel onderzoekt een nieuwe manier om de spanning in kleine gelijkstroomnetten (DC), genaamd DC‑microgrids, te stabiliseren door batterijsystemen te laten functioneren als de zware draaiende generatoren van vroeger—alleen slimmer en flexibeler.

Waarom kleine DC‑netten extra hulp nodig hebben

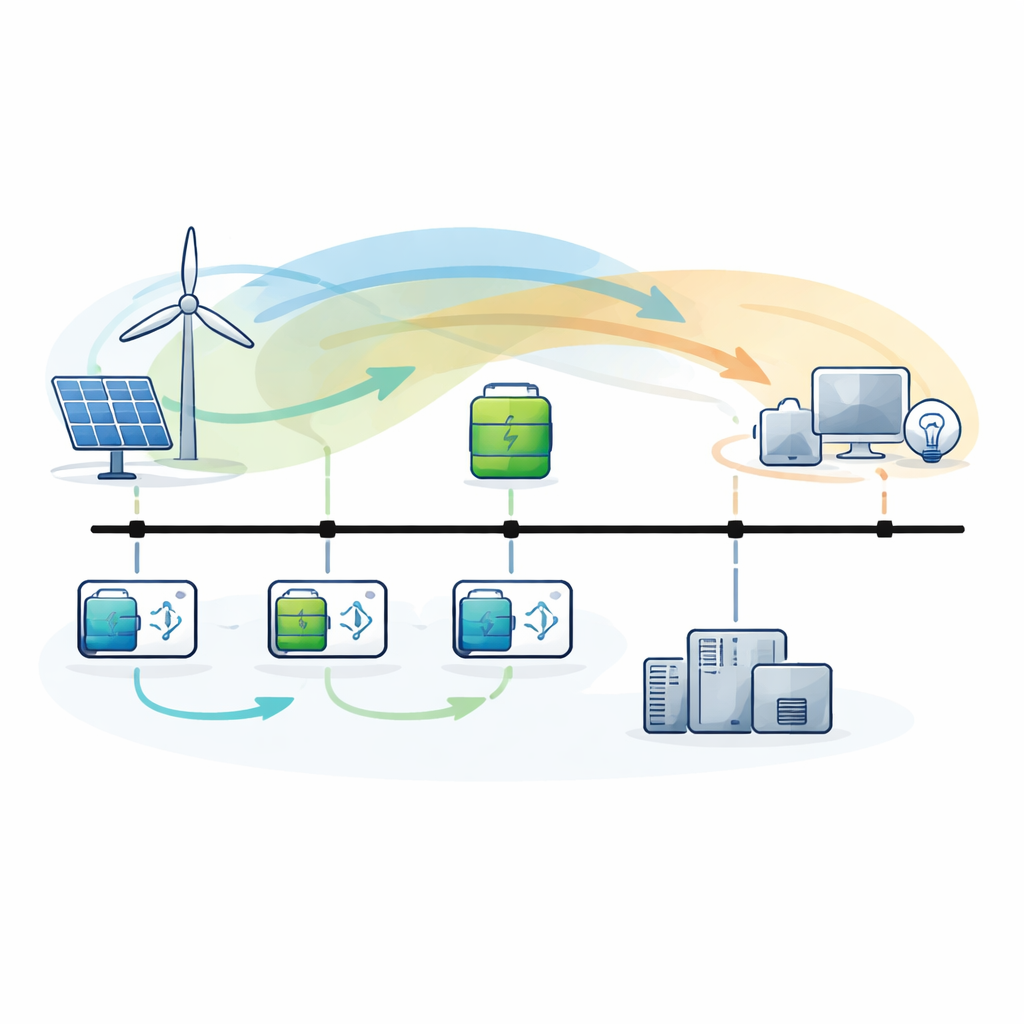

DC‑microgrids zijn compacte netwerken die dakzonnepanelen, kleine windturbines, batterijen en lokale DC‑belastingen zoals LED‑verlichting, elektronica en laders met elkaar verbinden. Omdat ze sommige omzettingsverliezen vermijden, kunnen ze zeer efficiënt zijn. Maar in tegenstelling tot traditionele energiecentrales koppelen zonnepanelen en windturbines via lichtgewicht vermogenselektronica, niet via grote roterende machines. Dat betekent dat ze vrijwel geen fysieke "traagheid" leveren—het stabiliserende effect dat spanning en frequentie tegen plotselinge veranderingen beschermt. In geïsoleerde of zwak verbonden microgrids kunnen zelfs bescheiden schommelingen in zonlicht, wind of belasting scherpe spanningssprongen op de centrale DC‑koppeling veroorzaken, waardoor gevoelige apparaten worden bedreigd en exploitanten gedwongen zijn apparatuur te overspecificeren.

Stabiliteit lenen van virtuele machines

Om deze ontbrekende traagheid te compenseren, hebben ingenieurs virtuele synchrone generatoren (VSG’s) ontwikkeld. Dit zijn slimme regelingen in omvormers die nabootsen hoe een traditionele draaiende generator op verstoringen zou reageren, en zo virtuele traagheid en demping via software toevoegen. Eerder werk toonde aan dat VSG’s de DC‑busspanning vloeiender kunnen laten verlopen, maar de meeste ontwerpen vertrouwen op eenvoudige, gehele‑orde afgeleiden—in wezen het numeriek bepalen van de steilheid van het spanningssignaal. Die aanpak heeft de neiging hogefrequent ruis te versterken en biedt slechts beperkte mogelijkheden om te verfijnen hoe snel het systeem tot rust komt of hoeveel overshoot optreedt bij veranderende omstandigheden.

Een slimmere, geheugenrijke regelstrategie

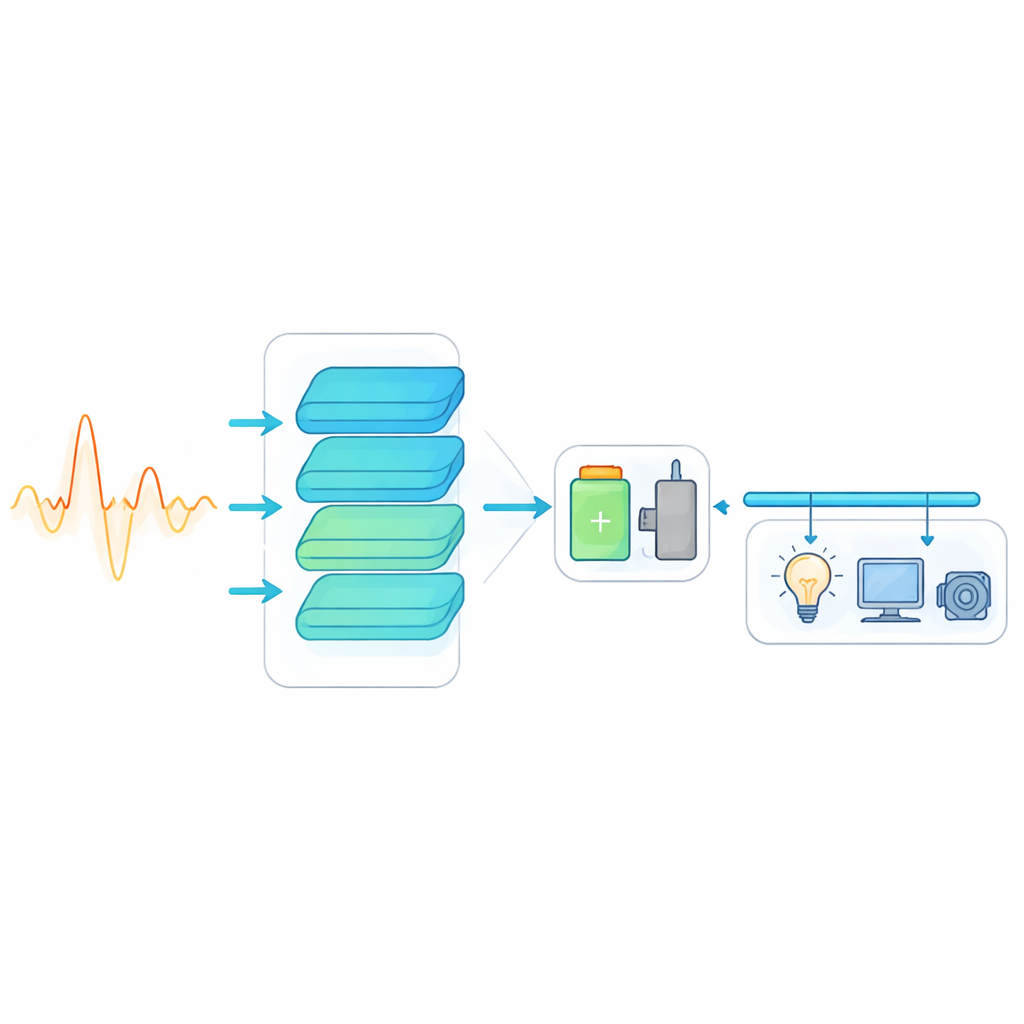

Deze studie stelt een meer genuanceerde regelaar voor, een fractioneel‑orde virtuele synchrone generator (FOVSG). In plaats van een standaardafgeleide te gebruiken, hanteert hij een fractioneel‑orde operator—een wiskundig instrument dat zich gedraagt als een afgeleide met geheugen, en huidige en vroegere waarden van de DC‑koppelingsspanning mengt. In de praktijk laat dit ingenieurs niet alleen aanpassen hoe sterk de regelaar reageert, maar ook hoe die reactie zich over tijd en frequentie verspreidt, waardoor scherpe randen worden afgevlakt zonder traag te worden. De FOVSG is ingebouwd in de bidirectionele omvormer van de batterij, die al energie tussen de DC‑bus en de batterij balanceert. Een primaire regelingslaag verdeelt vermogen over parallelle omvormers, terwijl een secundaire laag de DC‑spanning naar het doelniveau terugbrengt. Samen laten ze de batterij functioneren als een instelbaar stabiliserend vliegwiel voor het hele microgrid.

Optimalisatie het optimale punt laten vinden

Aangezien de FOVSG meer instelbare knoppen heeft dan een traditionele regelaar—omvatten virtuele traagheid, demping en de fractionele orden zelf—gebruiken de auteurs een metaheuristische zoekmethode, de Grey Wolf Optimizer, om de beste parameterset te selecteren. Dit algoritme jaagt iteratief op waarden die het kwadraat van het verschil tussen de werkelijke en gewenste DC‑koppelingsspanning in gesimuleerde verstoringsscenario’s minimaliseren. De regelaar wordt getest in een gedetailleerd computermodel van een 15 kilowatt DC‑microgrid dat zon, wind, een batterijopslagsysteem en realistische elektronische omvormers omvat. Drie situaties worden onderzocht: plotselinge belastingveranderingen met stabiele hernieuwbare bronnen, schommelingen in hernieuwbare opwekking bij constante belasting, en beide die tegelijkertijd veranderen.

Rustigere spanning, zuiniger batterijgebruik

Over alle scenario’s heen presteert de fractionele‑orde aanpak duidelijk beter dan zowel een eenvoudige dual‑loop regelaar als een conventionele VSG. De nieuwe methode vermindert DC‑koppelingsspanningspieken in sommige tests met tot 80 procent en verwijdert consequent de blijvende spanningsafwijkingen die de traditionele VSG achterlaat. Tegelijkertijd dendert de staat van lading van de batterij minder, wat aantoont dat het systeem stabiliteit niet inruilt voor buitensporige batterijslijtage. Spanningsverstoringen zijn kleiner, komen sneller tot rust en vertonen minder natrilling, zelfs wanneer belasting en hernieuwbare opwekking gelijktijdig fluctueren. In gewone bewoordingen laat de FOVSG de DC‑bus zich gedragen alsof hij wordt ondersteund door een slimmer, aanpasbaarder draaiend generatormechanisme, maar volledig in software geïmplementeerd.

Wat dit betekent voor toekomstige energiesystemen

Voor niet‑specialisten is de kernboodschap dat schone energie niet per se een kwetsbaar net hoeft te betekenen. Door batterijopslag te combineren met geavanceerde, geheugenbewuste regelwetten kunnen ingenieurs DC‑microgrids bouwen die dagelijkse pieken en dalen in zon, wind en vraag doorstaan terwijl de spanning vrijwel constant blijft. De voorgestelde fractioneel‑orde virtuele synchrone generator is een stap in de richting van zulke veerkrachtige, op hernieuwbare energie gerichte lokale netten, en doet vermoeden dat toekomstige buurten en campussen stabiele, hoogwaardige stroom zullen leveren via stille elektronica in plaats van massieve draaiende machines.

Bronvermelding: Bakeer, A., Hussain, S., Chub, A. et al. Energy storage-enabled fractional-order virtual synchronous generator for DC-link voltage regulation in DC microgrid under load and renewable disturbances. Sci Rep 16, 12355 (2026). https://doi.org/10.1038/s41598-026-45850-1

Trefwoorden: DC microgrid, virtuele synchrone generator, fractionele‑orde regeling, batterij‑energieopslag, integratie van hernieuwbare energie
