Spanningsafgifte van substoichiometrische (Zr,Y)O $$_{2-x}$$ fasen gevormd door electrochemische reductie in enkelvoudig kristallijn YSZ

Waarom het donker worden van keramiek ertoe doet

Veel apparaten voor hoge temperaturen, van vaste-oxide brandstofcellen in schone-energiesystemen tot componenten in micro-elektronica, vertrouwen op een keramiek genaamd yttria-gestabiliseerde zirkonia (YSZ). Onder sterke elektrische velden kan YSZ plotseling zwart worden, zeer geleidend worden en mechanisch broos. Deze studie kijkt op nanoschaal naar die transformatie, ontdekt nieuwe, extreem zuurstofarme vormen van zirkonia en laat zien hoe hun vorming interne spanning opbouwt die uiteindelijk apparaten kan doen scheuren of verzwakken.

Hoe een wit kristal zwart wordt

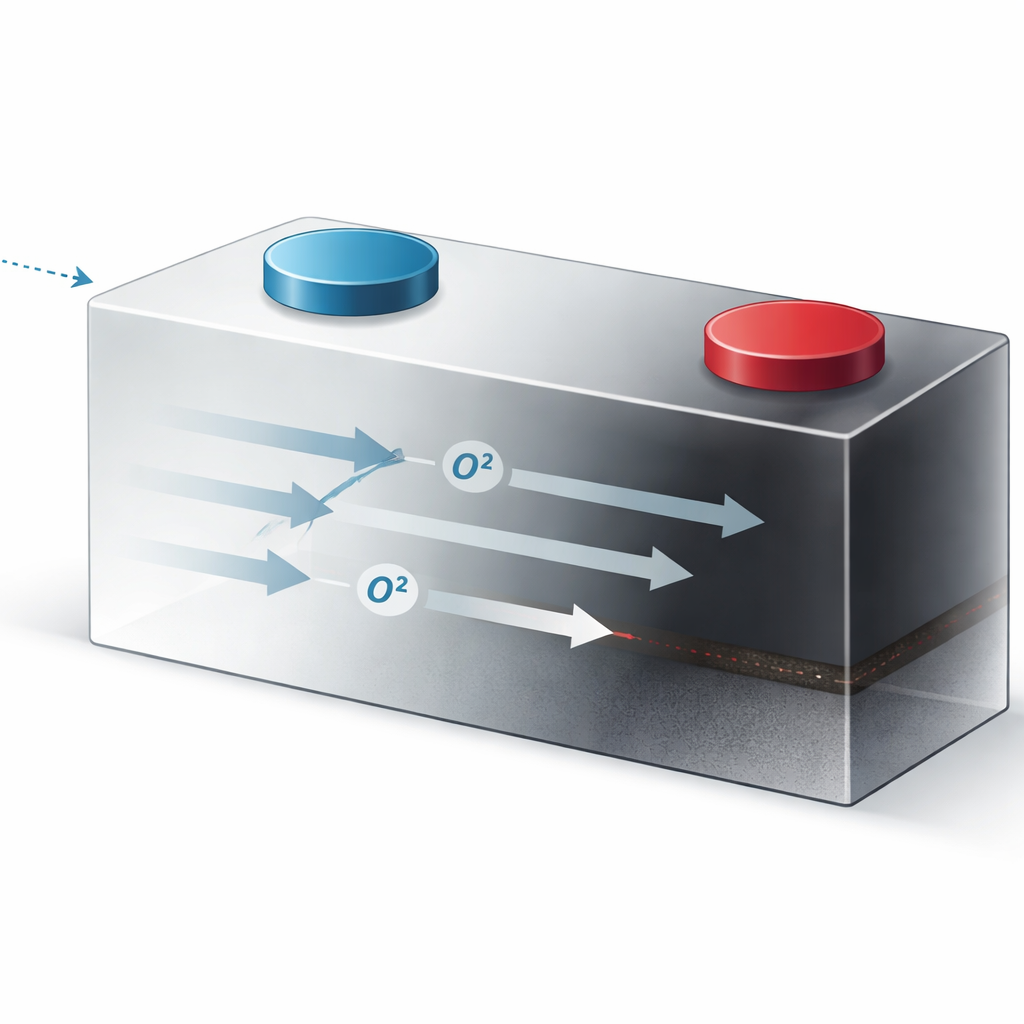

YSZ is normaal gesproken een uitstekende zuurstof-iongeleider maar een slechte elektronische geleider, wat verklaart waarom het zo goed dienstdoet als vaste elektrolyt. Wanneer een sterke gelijkstroom door een enkel kristal YSZ wordt gestuurd onder lage zuurstofdruk, worden zuurstofionen nabij de negatieve elektrode (de kathode) weggetrokken. Dit lokale verlies van zuurstofatomen reduceert het materiaal chemisch, waardoor het donker wordt en de elektronische geleiding dramatisch toeneemt. De auteurs reproduceerden dit zwart worden in een zorgvuldig gecontroleerde opstelling: een dun YSZ-kristal met twee kleine platina-elektroden op het oppervlak, verwarmd tot 400 °C in vacuüm en gedurende vele uren aan een hoge spanning blootgesteld.

Verborgen nieuwe lagen binnen het kristal

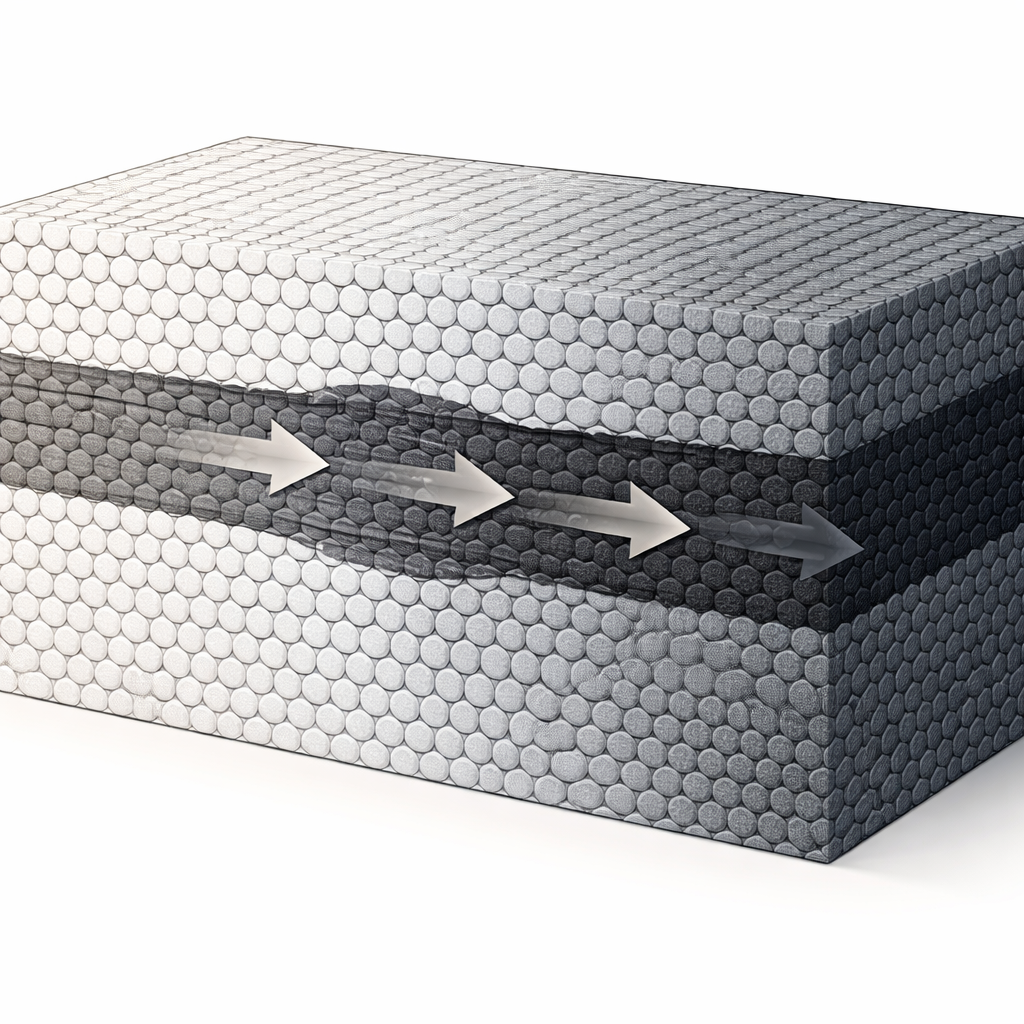

Onder een optische microscoop vertoont het gebied nabij de kathode een opvallend dambordpatroon op het oppervlak, wat duidt op sterke interne vervorming. Om te zien wat zich in het bulkmateriaal afspeelde, bereidde het team dwarsdoorsneden en onderzocht die met hoogresolutie scansende transmissie-elektronenmicroscopie. Slechts enkele tientallen nanometers onder het oppervlak ontdekten ze een dun, riemvormig laagje van slechts ongeveer 20–30 nm dik dat duidelijk anders oogt dan het omliggende materiaal. Chemische analyse met röntgenspectroscopie toonde aan dat zowel deze riem als de aangrenzende regio een groot deel van hun zuurstof hebben verloren vergeleken met normaal YSZ.

Exotische zuurstofarme fasen

Door de lokale samenstelling te kwantificeren vonden de onderzoekers twee eerder niet-gerapporteerde, sterk metaalrijke fasen. De “buitenste” gereduceerde regio rondom de riem komt ongeveer overeen met een samenstelling geschreven als (Zr,Y)₂O, wat betekent dat er voor elke twee metaalatomen slechts één zuurstofatoom is—veel minder zuurstof dan in reguliere zirkonia. Binnenin de riem is het zuurstofgehalte nog lager, nabij (Zr,Y)₈.₆O, een extreem geval waarbij de metalen bijna in een metallische toestand verkeren. Spectroscopische metingen van de elektronische structuur ondersteunen het idee dat zirkonium en yttrium in deze regio’s ongewoon lage oxidatietoestanden hebben, tussen neutraal metaal en +2. Deze fasen zijn waarschijnlijk metastabiel, wat betekent dat ze niet in standaard fasediagrammen voorkomen maar kunnen ontstaan onder de niet-evenwichtsvoorwaarden van elektrochemische reductie.

Ingebouwde spanning en verborgen defecten

De vorming van deze dichte, zuurstofarme fasen verandert niet alleen de chemie en geleidbaarheid—het krimpt ook het lokale kristalrooster. De auteurs maten dat de gereduceerde fasen een merkbaar kleiner eenheidscelvolume hebben dan ongereduceerd YSZ, waarbij de riemlaag het sterkst samentrekt. Waar de riem het omliggende fase ontmoet, dwingt de mismatch in roosterafstand het kristal om spanning te accommoderen door misfit-dislocaties te creëren—lijnachtige defecten waar extra halfvlakken van atomen eindigen. Geavanceerde beeldanalyse van de elektronenmicrografieën brengt de resulterende spanningsvelden in kaart en onthult arrays van dislocaties op de interfaces, samen met stapelfouten binnen de riem. De auteurs stellen dat het dambordpatroon dat op macroscopisch oppervlak is waargenomen de zichtbare vingerafdruk is van deze spanningsontlading terwijl dislocaties naar buiten glijden vanuit de begraven gereduceerde laag.

Wat dit betekent voor echte apparaten

Samengevoegd toont de studie dat sterke elektrochemische reductie van YSZ het materiaal in exotische, extreem zuurstofarme toestanden kan drijven die waarschijnlijk metallisch geleidend zijn en veel dichter dan het beginkristal. Terwijl een reductiefront zich door de elektrolyt voortbeweegt onder stroom, kunnen deze fasen zich nabij de kathode vormen en daarbij interne spanning, dislocaties en oppervlaktepatronen veroorzaken. Voor ingenieurs helpt dit verklaren waarom zwart geworden YSZ, hoewel sterk geleidend, vaak last heeft van verslechterde mechanische eigenschappen en potentiële falen. Het begrijpen van deze verborgen fasen en de spanning die ze veroorzaken is een sleutelstap naar het ontwerpen van bedrijfsomstandigheden en materiaalsamenstellingen die de nuttige eigenschappen van YSZ benutten zonder schadelijke structurele transformaties te veroorzaken.

Bronvermelding: Rodenbücher, C., Wrana, D., Jany, B.R. et al. Strain release of substoichiometric (Zr,Y)O\(_{2-x}\) phases formed by electrochemical reduction in single crystalline YSZ. Sci Rep 16, 12064 (2026). https://doi.org/10.1038/s41598-026-45838-x

Trefwoorden: yttria-gestabiliseerde zirkonia, elektrochemische reductie, zuurstoftekort, keramische spanning, vaste-oxide cellen
