Drie-dimensionale ruimtelijke representatiemethode voor semantische grenzen in digitale outcrop-modellen

Rotswanden op een nieuwe manier bekijken

Rotskliffen bewaren aanwijzingen over oude zeeën, begraven hulpbronnen en vroegere aardbevingen, maar het lezen van die aanwijzingen berust nog vaak op mensen die met schetsen noteren wat ze zien op steile, moeilijk bereikbare wanden. Deze studie laat zien hoe drones, slimme beeldanalyse en 3D-computermodellen samenwerken om een ruwe klifwand om te zetten in een gedetailleerde, interactieve digitale kopie waarin verschillende gesteentetypen en verborgen grenzen met centimeterprecisie worden gemapt.

Waarom kliffen belangrijk zijn voor energie en gevaren

In de woestijnen van Xinjiang, China, zijn lagen van oude zeebodems blootgelegd in torenhoge rotswanden die outcrops worden genoemd. Deze lagen kunnen ondergrondse reservoirs vormen die olie, gas en water vasthouden, en ze leggen ook vast hoe de regio tijdens een lange geologische geschiedenis is gevouwen en gebroken. Exact weten waar het ene gesteentetype eindigt en het andere begint helpt bij het beoordelen welke lagen vloeistoffen kunnen opslaan, hoe breuken stroming kunnen leiden of blokkeren, en waar toekomstige aardverschuivingen of scheuren zich zouden kunnen ontwikkelen. Toch is elke meter aflopen met rolmaat en notitieboek traag en riskant werk dat moeilijk kan voldoen aan de eisen van moderne hulpbronexploratie en risico‑monitoring.

Vliegende camera’s boven de rotswand

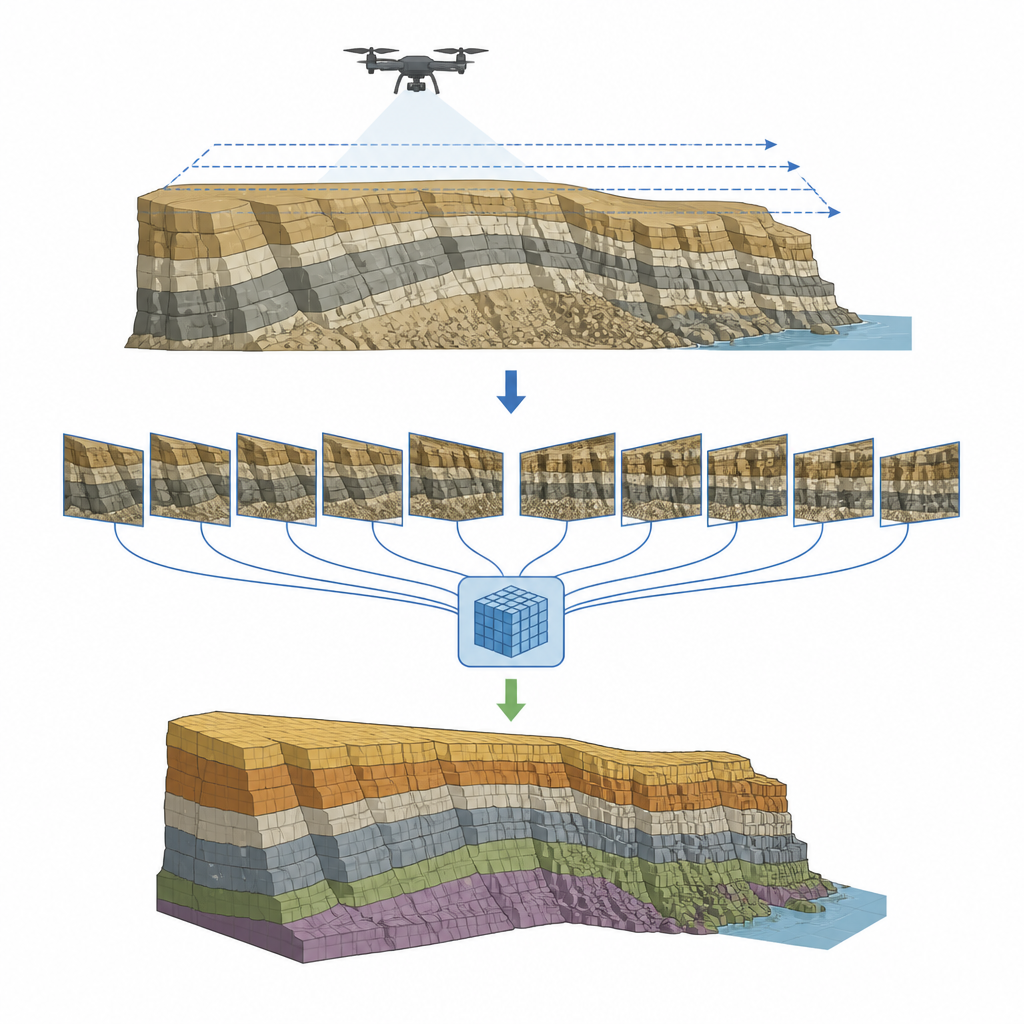

Het team concentreerde zich op de Xiaoerbulake-outcrop, een dikke opeenhoping van ondiepe zee-karbonaten uit het Cambrium. Ze gebruikten een professionele multirotor-drone uitgerust met vijf camera’s die recht naar beneden en vanuit vier hoeken beelden maken om meer dan 5.200 overlappende foto’s te verzamelen met ongeveer twee tot drie centimeter per pixel. Zorgvuldige vluchtplanning hield de drone op een constante hoogte met grote voorwaartse en zijwaartse overlap, en de beelden werden later gecorrigeerd voor belichting en vervorming. Deze dichte, scherp gedetailleerde foto’s leggen de vorm van elke richel vast, de subtiele kleurschakeringen tussen gesteentetypen en de lijnen van plooien en breuken die door de wand lopen.

Een netwerk leren gesteentegrenzen te volgen

Om ruwe foto’s om te zetten in betekenisvolle kaarten, trainden de onderzoekers een verbeterde versie van een populair beeldanalysemodel genaamd U Net. Ervaren geologen labelden handmatig 850 beeldpatches en markeerden drie belangrijke karbonaatgesteentetypen plus achtergrond. Het netwerk werd herontworpen om speciaal aandacht te besteden aan randen, met multiscale filters die zowel brede banden als fijne texturen zien en een intern attentie‑module dat waarschijnlijke grenzen uitlicht terwijl ruis in de omgeving wordt onderdrukt. Een aangepaste verliesfunctie geeft extra gewicht aan smalle grenszones zodat het model leert scherpe lijnen te tekenen in plaats van vage overgangen. In tests tegen meerdere veelgebruikte methoden behaalde dit verbeterde netwerk de beste scores, vooral in hoe scherp en nauwkeurig het gesteentekontakten traceerde.

Het bouwen van een slimme 3D-klif

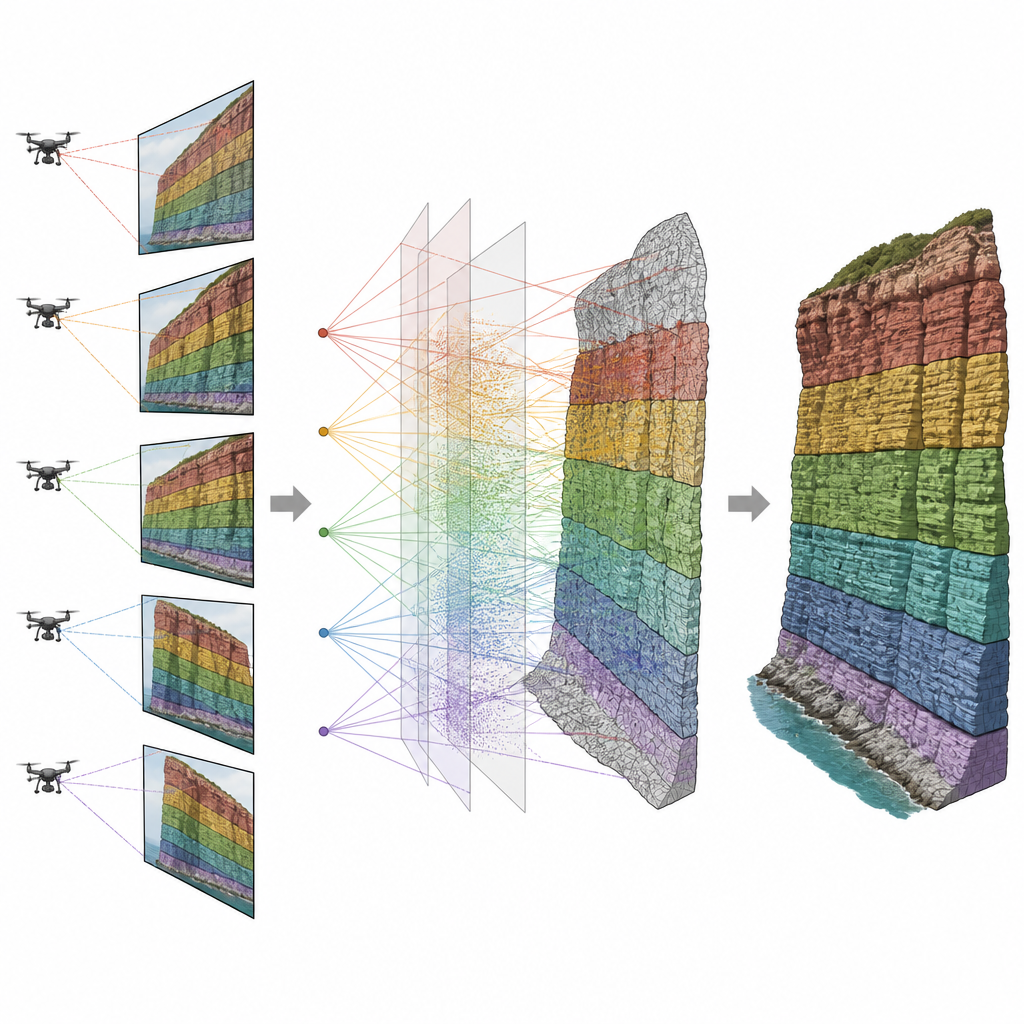

De volgende stap was het overschakelen van platte beelden naar een volledig 3D-model. Met standaard technieken zoals structure from motion en multi view stereo reconstrueerde het team een gedetailleerd digitaal mesh van de outcrop met realistische oppervlaktextuur. Door de exacte positie en kijkhoek van elke dronefoto te kennen, projecteerden ze de 2D-gesteentelabels terug op het 3D‑oppervlak. Een dieptetest verwijdert weergaven waarbij een punt verborgen is achter dichterbij liggend gesteente, en een gewogen stemschema geeft voorrang aan labels van camerahoeken die directer naar het oppervlak kijken. Het resultaat is een gekleurde 3D-klif waarin elk driehoekje een gesteentetype-label draagt, en controles tegen controlepunten toonden een typische afbouwingfout van slechts een paar centimeter.

De digitale klif op verschillende schalen verkennen

Om het model praktisch bruikbaar te maken bouwden de auteurs een webviewer op basis van het Cesium 3D-mappingplatform. Ze maakten meerdere detailniveaus, van lichte meshes die alleen hoofdgroepen en structuren tonen tot dichtere versies geschikt voor nauwkeurige inspectie. Gebruikers kunnen zoomen van een breed regionaal overzicht naar specifieke richels en zien hoe verschillende rotslichamen zich ruimtelijk verbinden terwijl de prestaties soepel blijven. Kleuren en transparantie veranderen met de schaal zodat de meest relevante grenzen benadrukt worden zonder rommel.

Wat dit betekent voor toekomstig veldwerk

Voor niet‑specialisten is het kernidee dat kliffen nu kunnen worden omgezet in precieze, interactieve digitale tweelingen waarin gesteentetypen en structurele lijnen automatisch worden gevolgd in plaats van met de hand. In het Xiaoerbulake‑geval presteerde de methode duidelijk beter dan standaard beeldhulpmiddelen en bleef de fout in 3D‑mapping binnen enkele centimeters. Dat detailniveau kan schattingen aanscherpen van waar olie, gas of water mogelijk opgeslagen is en helpen wetenschappers te begrijpen hoe de ondergrond in de loop van de tijd is verschoven. Naarmate drones en kunstmatige intelligentie blijven verbeteren, zouden soortgelijke systemen routine-instrumenten voor geologen kunnen worden, waardoor veldonderzoek sneller, veiliger en informatiever wordt.

Bronvermelding: Dong, Z., Zhang, H., Qu, Y. et al. Three-dimensional spatial representation method for semantic boundaries in digital outcrop models. Sci Rep 16, 15170 (2026). https://doi.org/10.1038/s41598-026-45820-7

Trefwoorden: digitaal outcrop, drone-geologie, 3D geologisch modelleren, semantische segmentatie, geologische grenzen
