Voortdurende poling-geïnduceerde tweede-orde optische niet-lineariteit in natrium-gedoteerde amorfe niobiumoxide-golfgeleiders

Waarom het vormen van licht op een chip ertoe doet

Veel van de huidige communicatie- en detectietechnologieën hangen af van kleine structuren die licht op een chip geleiden en vormen. Apparaten die lichtsignalen snel kunnen veranderen of converteren worden meestal gebouwd uit kristallijne materialen die krachtig maar moeilijk te bewerken zijn. Deze studie onderzoekt een flexibeler, glasachtig materiaal dat met gerichte regio’s kan worden "geschreven" waarin licht zich op een sterk afstembare manier gedraagt, en dat zo een weg opent naar kleinere, gemakkelijker te produceren optische schakelingen.

Van stijve kristallen naar flexibele glaslagen

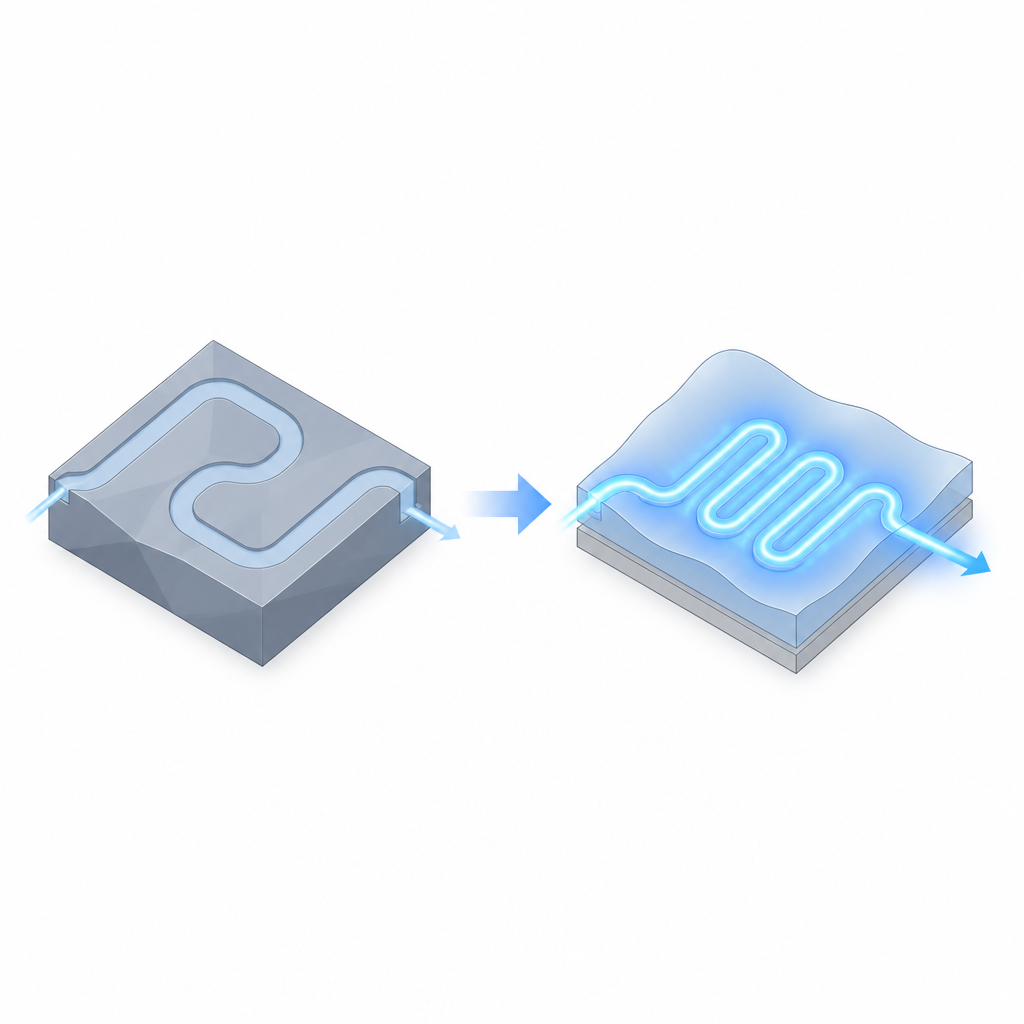

Decennialang zijn lithiumniobaatkristallen het werkpaard geweest voor apparaten zoals hogesnelheidslichtmodulatoren en frequentieomzetters. Hun succes is te danken aan een sterk effect waarbij licht van één kleur in het kristal licht van een nieuwe kleur kan genereren. Deze kristallen zijn echter hard, chemisch resistent en richtingafhankelijk, wat het lastig maakt ze in ingewikkelde golfgeleiders met strakke bochten te kerven. De auteurs onderzoeken in plaats daarvan dunne glasachtige films van niobiumoxide die natrium bevatten. In tegenstelling tot een kristal heeft dit materiaal geen voorkeur voor een bepaalde richting en kan het als een uniforme laag op glas worden gedeponeerd, waardoor het veel eenvoudiger te onderwerpen is aan standaard chipfabricagetechnieken.

Actieve zones in een glasfilm "schrijven"

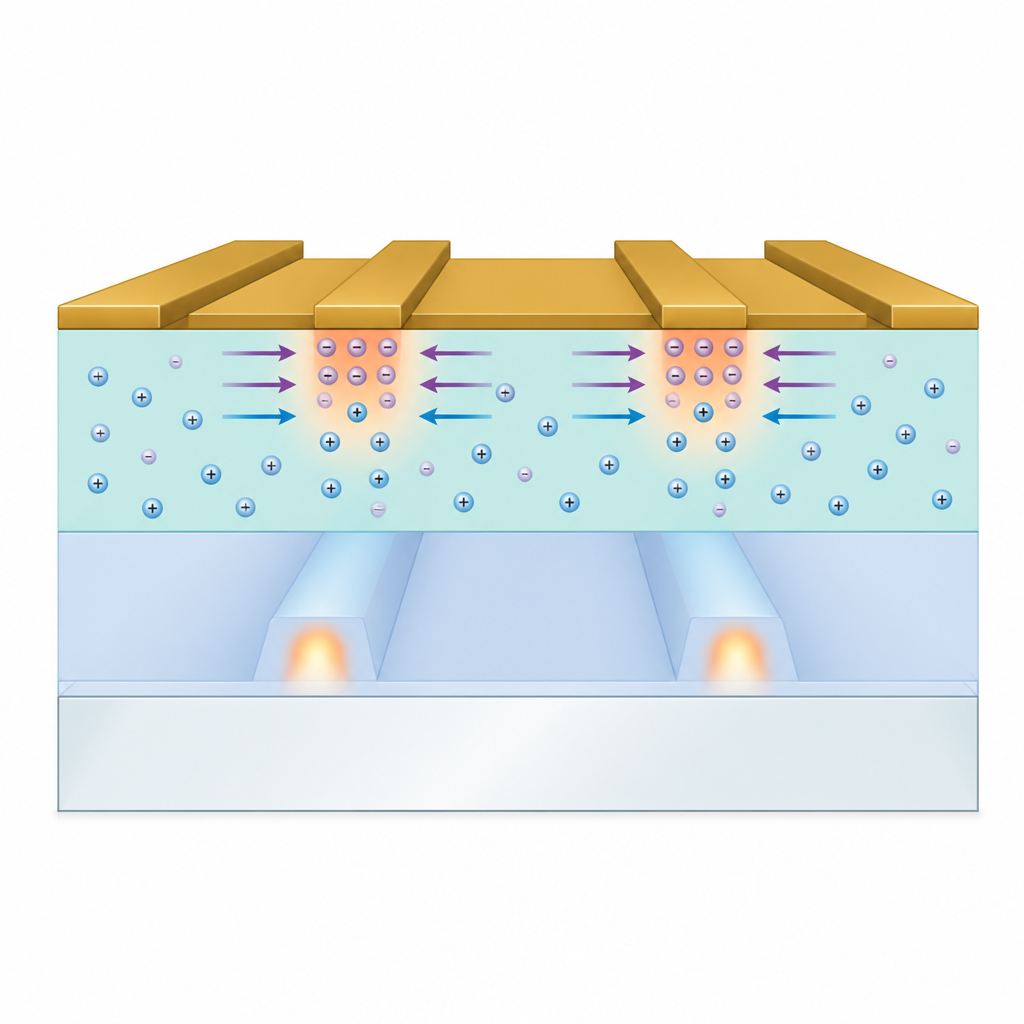

Op zichzelf vertonen deze amorfe films het speciale lichtmengingseffect niet. Het team activeert ze met een proces dat thermische poling heet, waarbij een gepatterniseerde metalelektrode op de film wordt geplaatst, een hoge spanning wordt aangelegd en het geheel wordt verwarmd. Onder deze omstandigheden bewegen geladen atomen in de film langzaam, en bevriezen ze in een ingebouwd elektrisch veld zodra het monster afkoelt. Met een microscoop die zwak groen licht meet dat door een infraroodlasersstraal wordt gegenereerd, brengen de onderzoekers in kaart waar het nieuwe effect optreedt. Ze vinden dat de lichtmenging het sterkst is in smalle banden dicht bij de randen van de metalen stroken, en dat de sterkte en breedte van deze actieve banden kunnen worden afgestemd door de aangelegde spanning te veranderen.

Golfgeleiders uitsnijden en controleren wat overleeft

Vervolgens veranderen de auteurs deze geactiveerde films in echte lichtgeleidingsstructuren. Ze gebruiken standaard ultravioletlitografie en plasma-etsen om smalle kanalen in de gepoelde laag te snijden, waardoor golfgeleiders ontstaan die op een glazen substraat rusten. Cruciaal is dat ze de kanalen zo plaatsen dat ze overlappen met de heldere banden die eerder werden waargenomen. Microscopenfoto’s gemaakt na het etsen tonen dat het speciale lichtmengsignaal precies geconcentreerd blijft waar de golfgeleiders lopen, zelfs wanneer de omringende film volledig is verwijderd. In sommige ontwerpen blijven zowel de horizontale als verticale componenten van deze respons behouden en kunnen ze afzonderlijk worden gevisualiseerd, wat bevestigt dat het fijne geometrische patroon dat tijdens poling is geschreven de agressieve fabricagestappen overleeft.

De optimale positie vinden voor sterkere signalen

Om de meest efficiënte apparaten te maken, moeten de golfgeleiders op precies de juiste afstand van de oorspronkelijke elektrode-randen zitten. Het team verschuift systematisch de positie van de geëtste kanalen en herhaalt de lichtmapping. Ze observeren dat de sterkste respons in de voltooide golfgeleiders samenvalt met de piek die in de gepoelde film vóór het etsen werd gezien, bij een laterale afwijking van ongeveer zeven micrometer vanaf het midden van de elektrode. Deze nauwe overeenstemming toont aan dat de eerdere kaarten als betrouwbare gids kunnen dienen bij het ontwerpen van lithografiemaskers, en dat de interne herschikking van ladingen in het glas niet wordt verstoord door patroonvorming, verwarming of opslag gedurende meer dan een jaar.

Wat dit betekent voor toekomstige lichtgebaseerde chips

In eenvoudige bewoordingen toont de studie dat sterke, blijvende lichtmengzones in een glasachtige niobiumoxidefilm kunnen worden geschreven, en dat deze zones intact blijven nadat de film in golfgeleiders is gevormd met standaard-chipfabricagemethoden. Door de geëtste kanalen uit te lijnen met de in kaart gebrachte actieve zones, kunnen ontwerpers compacte apparaten bouwen die gebruikmaken van tweede-orde optische effecten zonder te vertrouwen op moeilijk te verwerken kristallen. Deze benadering kan een nieuwe generatie geïntegreerde componenten ondersteunen, zoals electro-optische modulatoren en chipschaal-spectrometers, gebaseerd op veelzijdige amorfe films die makkelijker te produceren en te integreren zijn met andere fotonische platforms.

Bronvermelding: Boonsit, S., Karam, L., Adamietz, F. et al. Sustained poling-induced second-order optical nonlinearity in sodium-doped amorphous niobium oxide waveguides. Sci Rep 16, 15146 (2026). https://doi.org/10.1038/s41598-026-45779-5

Trefwoorden: niet-lineaire optica, golfgeleiders, lithiumniobaat, amorfe dunne films, geïntegreerde fotonica
