Gekoppelde adaptieve modelvoorspellende en PID-regeling voor geïntegreerde LFC–AVR-verbetering

De lichten stabiel houden

Elke keer dat u een apparaat aansluit of een lamp aandoet, passen elektriciteitscentrales zich stilletjes aan om de frequentie en spanning van het netwerk binnen nauwe grenzen te houden. Als een van beide te ver uitslaat, kan apparatuur uitvallen of kunnen grootschalige stroomstoringen volgen. Dit artikel onderzoekt een slimere manier om zowel frequentie als spanning samen te regelen, met een adaptieve, gelaagde regelstrategie die in realtime reageert op veranderende netcondities.

Waarom frequentie en spanning samen moeten werken

In grote elektriciteitsnetten geeft de frequentie aan of de balans tussen opgewekte energie en vraag verstoord is, terwijl de spanning aangeeft hoe gezond de elektrische druk in het netwerk is. Hoewel ze vaak door afzonderlijke mechanismen worden geregeld, zijn beide fysiek gekoppeld binnen generatoren en hun excitatievoorzieningen. Een plotselinge toename van de vraag of een verschuiving in generatorparameters kan beide tegelijk verstoren. Traditionele regelaars, afgesteld op één typisch bedrijfsstation, kunnen te traag reageren of overshoot veroorzaken, wat onnodige schommelingen geeft voordat het systeem zich stabiliseert.

Een slimere tweelaagse regelstrategie

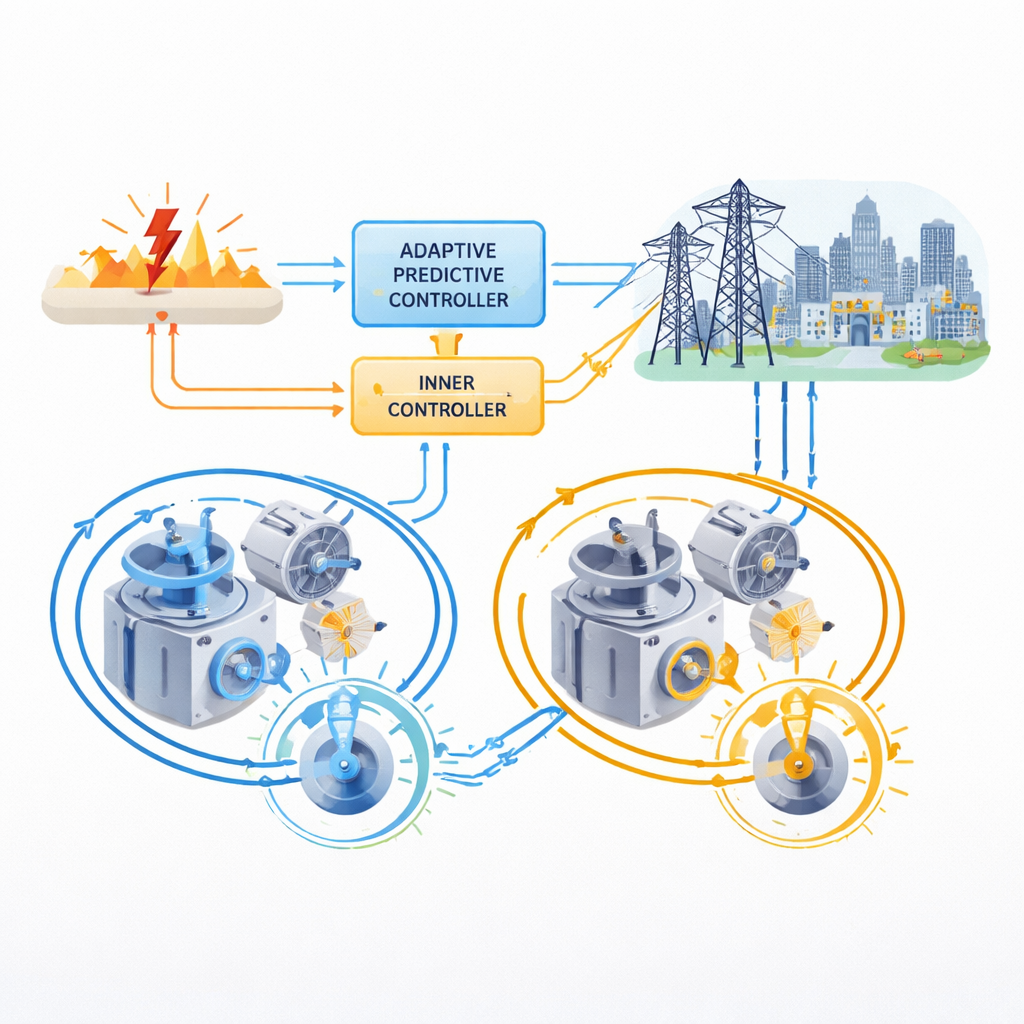

Om dit aan te pakken stellen de auteurs een gekaskadeerd regelschema voor dat een geavanceerde voorspellende regelaar combineert met een bekende, snel reagerende regelaar. In de buitenste laag zit een adaptieve modelvoorspellende regelaar die continu zijn interne beeld van het gedrag van het elektrische systeem bijwerkt. In de binnenste laag voert een standaard PID-regelaar snelle, soepele aanpassingen uit op de actuator van de generator. De buitenste laag kijkt vooruit in de tijd en bepaalt de beste trajecten voor frequentie en spanning, terwijl de binnenste laag ervoor zorgt dat de generator die doelen met minimale vertraging volgt.

Hoe de regelaar tijdens bedrijf leert

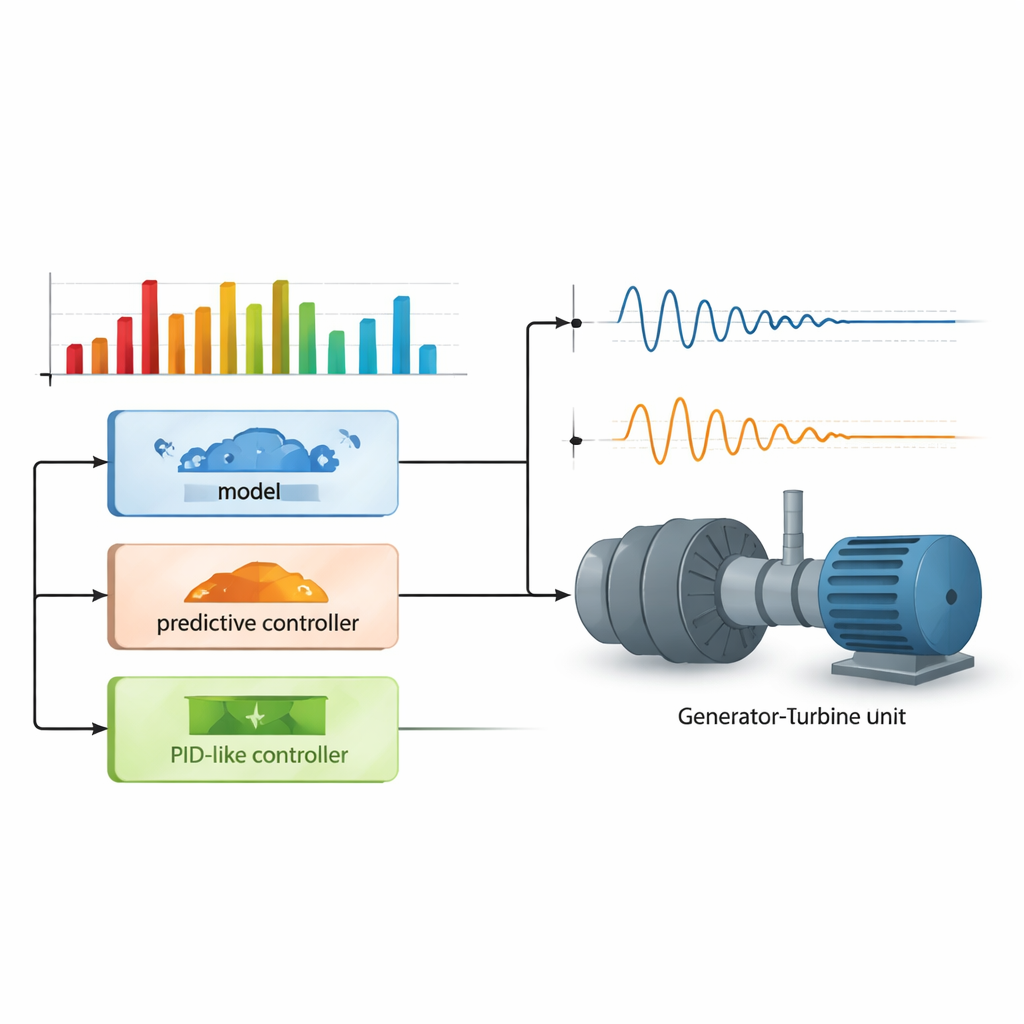

In plaats van aan te nemen dat het elektrische systeem nooit verandert, heridentificeert de buitenste regelaar voortdurend het gedrag van het systeem tijdens de werking. Hij gebruikt lopende metingen om sleutelparameters te schatten en bouwt op elk moment een compact wiskundig model opnieuw op. Een tijdsvariabele filter reconstrueert vervolgens belangrijke interne signalen die niet direct worden gemeten. Met dit vernieuwde model lost de voorspellende laag een kortetermijnoptimalisatieprobleem op: hij kiest toekomstige regelacties die afwijkingen in frequentie en spanning minimaliseren en tegelijk aanpassingen binnen veilige grenzen houden. Alleen de eerste actie in deze reeks wordt toegepast, en het proces herhaalt zich, waardoor de regelaar zich kan aanpassen naarmate belastingen en systeemkenmerken verschuiven.

Testen op eenvoudige en onderling verbonden netten

De onderzoekers testten hun benadering op twee standaardopstellingen: één enkel stroomgebied en een tweegeschakeld systeem verbonden met verbindingslijnen. Ze vergeleken de nieuwe gekaskadeerde regelaar met geavanceerde varianten van het traditionele PID-ontwerp waarvan de instellingen offline waren afgestemd met moderne zoekalgoritmen. Wanneer de auteurs plotselinge belastingsveranderingen toepasten of systeemparameters wijzigden, toonde het adaptieve schema consequent kleinere dalen en pieken in de frequentie, snellere inslingertijden en vloeiendere spanningsgedragingen. Zowel in eenvoudige als in onderling verbonden netten herstelde de nieuwe aanpak de normale condities enkele seconden sneller dan de best afgestemde conventionele methoden.

Robuuste prestaties onder stress

De studie duwde het systeem ook ver uit zijn comfortzone om robuustheid te testen. Belastingsstoringen van uiteenlopende omvang en aanzienlijke wijzigingen in model-tijdconstanten werden opgelegd. Zelfs wanneer het systeem werd belast met grotere stappen of significante parameterveranderingen, hield de adaptieve gekaskadeerde regelaar frequentie en spanning binnen nauwe grenzen, met slechts gematigde overshoot en snel herstel. Daarentegen reageerden de conventionele regelaars trager en vertoonden diepere uitschieters, vooral in het onderling verbonden tweegbiedergeval waarbij storingen in de ene regio de andere beïnvloeden.

Wat dit betekent voor toekomstige elektriciteitsnetten

Voor een algemene lezer is de belangrijkste boodschap dat een netwerk veerkrachtiger kan worden gemaakt door zijn regelaars het vermogen te geven continu te leren en meerdere taken tegelijk te coördineren. Door een adaptieve voorspellende laag te combineren met een snelle binnenste regelaar, laat dit werk zien hoe frequentie en spanning sneller en betrouwbaarder gestabiliseerd kunnen worden dan met zelfs zorgvuldig afgestemde traditionele schema's. Naarmate elektriciteitssystemen complexer worden met hernieuwbare bronnen en fluctuerende belastingen, kunnen zulke adaptieve, gelaagde regelstrategieën essentieel blijken om het licht aan te houden zonder kostbare overontwerpen of constant handmatig bijstellen.

Bronvermelding: Ayman, M., Attia, M.A. & Asim, A.M. Cascaded adaptive model predictive and PID control for integrated LFC–AVR enhancement. Sci Rep 16, 12734 (2026). https://doi.org/10.1038/s41598-026-45726-4

Trefwoorden: stabiliteit van het elektrisch systeem, belastingfrequentieregeling, spanningsregeling, adaptieve modelvoorspellende regeling, PID-regelaars
