Ontwikkeling en test van een hoog-precies statisch kalibratieapparaat voor dunne-film thermokoppels in de luchtvaart

Temperatuur meten waar het ertoe doet

Moderne straalmotoren en andere hoogtemperatuurmachines draaien zo heet dat alleen zeer kleine, snelle sensoren hun oppervlakken aankunnen. Dunne-film thermokoppels behoren tot de weinige apparaten die deze extreme temperaturen nauwkeurig kunnen volgen, maar ze moeten eerst zelf zeer precies worden gecontroleerd en gekalibreerd. Dit artikel beschrijft een nieuw laboratoriumapparaat dat een uitzonderlijk stabiele temperatuuromgeving creëert, zodat ingenieurs vertrouwen kunnen hebben in de metingen van deze kwetsbare maar essentiële sensoren.

Waarom kleine temperatuursensoren zorgvuldig moeten worden gecontroleerd

Dunne-film thermokoppels zijn haar-dunne metalen lagen die direct op onderdelen worden gedrukt, zoals turbinebladen, verbrandingskamers en loopbussen. Wanneer het ene uiteinde van de film heet is en het andere koeler, ontstaat er een elektrisch signaal dat de temperatuur aangeeft. Om dat signaal om te zetten in een betrouwbare waarde, moeten onderzoekers de film blootstellen aan goed gekende temperaturen en observeren hoe hij reageert. Dat klinkt eenvoudig, maar in de praktijk is het moeilijk: veel bestaande kalibratieovens houden de warmte niet uniform over het kleine gebied waar de sensor zit, en het koelere “referentie”-uiteinde kan verschuiven naarmate de kamertemperatuur verandert. Het resultaat is vermijdbare meetfout in waarden die worden gebruikt om cruciale vliegtuigtechniek te ontwerpen en te beveiligen.

Een gelijkmatiger warmwaterbad bouwen

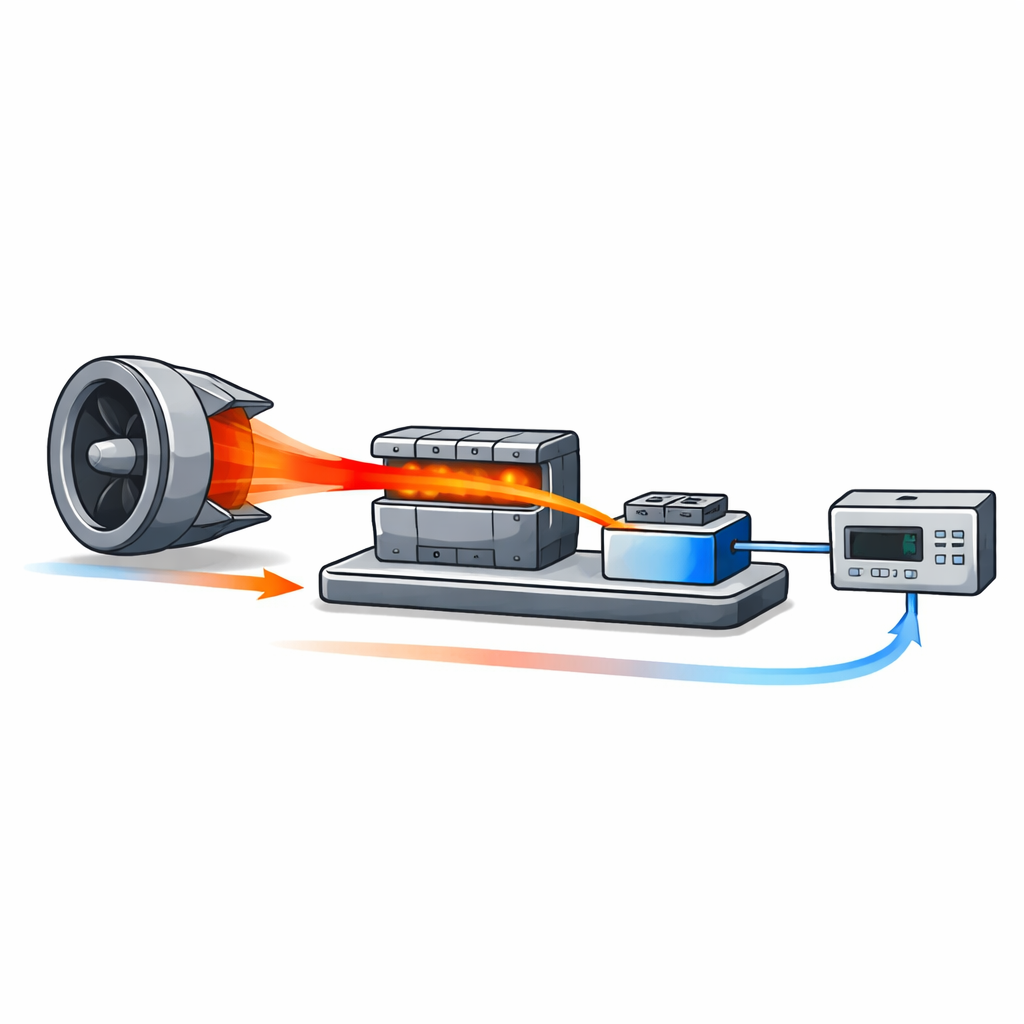

De auteurs ontwierpen een nieuw statisch kalibratieapparaat dat deze zwaktes direct aanpakt. In de kern bevindt zich een compacte buisoven die langs de lengte in drie verwarmingszones is verdeeld, gecombineerd met een aparte temperatuurgecontroleerde metalen blok die dienstdoet als koel referentie-uiteinde. Een getest dunne-film thermokoppel wordt zo geleid dat het hete uiteinde in het midden van de oven ligt terwijl het koude uiteinde op het metalen blok rust. Een zeer gevoelige elektrische meter registreert de kleine spanning die de film produceert terwijl de ovetemperatuur wordt veranderd. Door zorgvuldig te sturen hoe warmte wordt toegevoegd en afgevoerd in zowel de oven als het blok, houdt het systeem de temperaturen stabiel en uniform, precies wat voor nauwkeurige kalibratie nodig is.

Warmte vormgeven met computermodellen

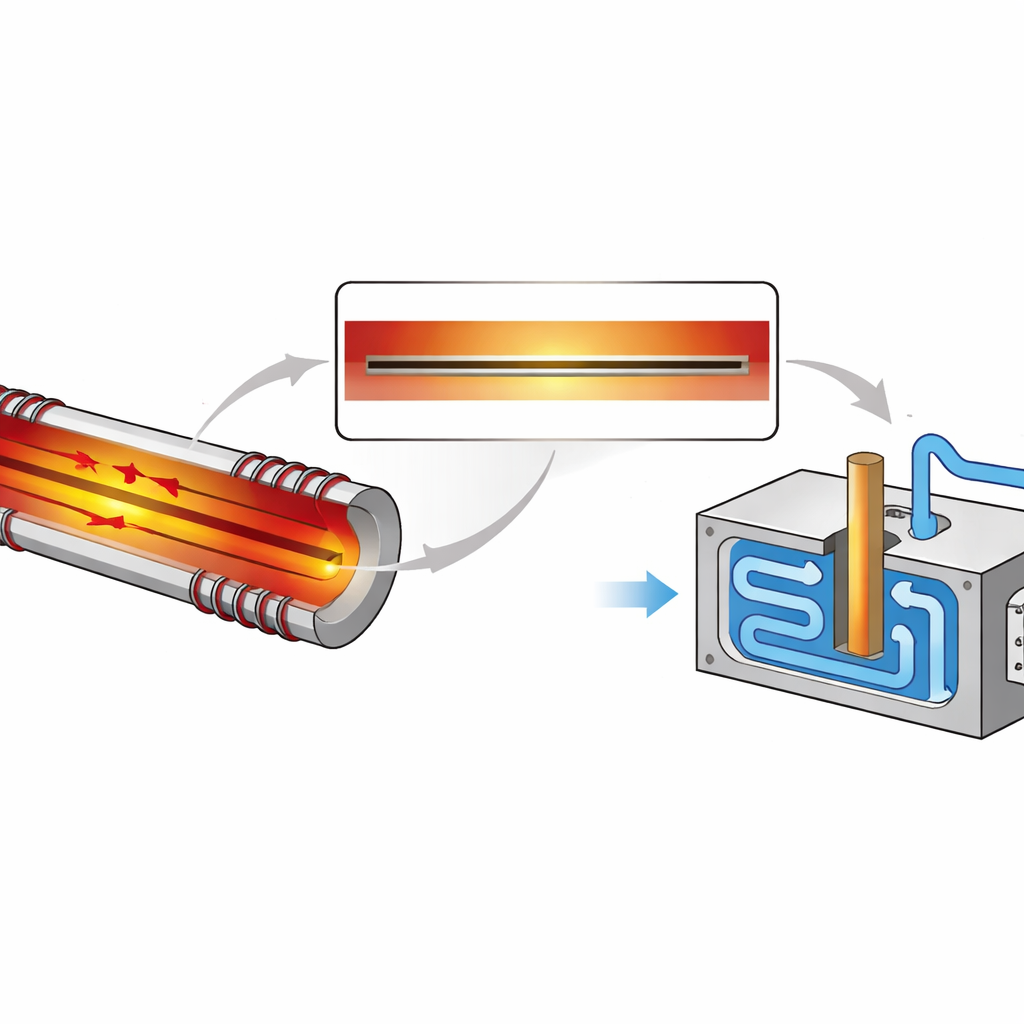

Om het beste ontwerp te vinden voordat er hardware werd gebouwd, gebruikte het team computersimulaties van de warmtestroom in de buisoven en het referentieblok. In de oven onderzochten ze verschillende manieren om de verwarmingsdraad in drie zones te verdelen en vermogen aan elke zone toe te wijzen. Het doel was een lange strook in het midden waar de temperatuur van punt tot punt nauwelijks veranderde. Simulaties toonden aan dat het gebruik van zones van gelijke lengte en het licht verhogen van het vermogen aan de twee uiteinden het temperatuurprofiel afvlakte zonder hete plekken te creëren buiten het midden. Voor het referentieblok modelleerden de onderzoekers een koperen kolom en bovenplaat die van onderen werden verwarmd door een staaf en gekoeld door water dat door een radiator en ventilator circuleert. De balans tussen verwarming en koeling leverde een vrijwel uniforme temperatuur over het bovenoppervlak waar het koude uiteinde van de sensor ligt.

Het nieuwe apparaat op de proef stellen

Na de simulaties bouwde het team een prototype en vergeleek de prestaties met een conventionele enkel-zone oven. Ze plaatsten standaard, hoogwaardige thermokoppels langs de buis om de temperatuur om de 10 millimeter in kaart te brengen. In de nieuwe multi-zone oven viel het heetste punt samen met het geometrische midden, veranderde de temperatuur slechts weinig langs de lengte, en strekte het gebied met bijna constante temperatuur zich uit tot ongeveer 100 millimeter. De traditionele oven voldeed aan de minimale nationale normen maar toonde een korter uniform gebied, een steilere temperatuurverandering en een lichte verschuiving van het heetste punt weg van het midden. Het referentieblok presteerde ook goed: over zijn werkgebied van 50–300 °C varieerde de temperatuur met minder dan een kwart graad over tien minuten, ondanks omgevingsinvloeden.

Wat dit betekent voor metingen in de praktijk

Om te bevestigen dat deze verbeteringen zich vertalen naar betrouwbare waarden, onderzochten de auteurs hoe de overgebleven kleine variaties in temperatuur en elektronica bijdragen aan de totale onzekerheid. Ze vonden dat de gecombineerde fout van het systeem comfortabel onder een derde van de toegestane tolerantie voor standaard hoogwaardige thermokoppels blijft, een veelgebruikte maatstaf in de meetkunde. In gewone taal: het nieuwe kalibratieapparaat creëert een ongewoon gelijkmatig en stabiel warm gebied aan de hete zijde en een rotsvaste koude zijde, beide nodig om dunne-film thermokoppels precies te "leren" hoe verschillende temperaturen er elektrisch uitzien. Voor ingenieurs die motoren, wapensystemen of ruimtevaartuigonderdelen ontwerpen die werken aan de grenzen van wat materialen verdragen, betekent dit meer vertrouwen dat de warmtekaarten waarop ze vertrouwen de werkelijkheid goed weerspiegelen.

Bronvermelding: Yang, J., Fang, C., Xu, Z. et al. Development and testing of a high-precision static calibration device for aviation thin-film thermocouples. Sci Rep 16, 10813 (2026). https://doi.org/10.1038/s41598-026-45689-6

Trefwoorden: dunne-film thermokoppel, temperatuurkalibratie, hoogtemperatuuroven, luchtvaartsensoren, temperatuuregaliteit
