Een compacte, laag-complexe dubbelgepolariseerde patchantenne met hoge isolatie en lage kruispolarisatie voor in-band full-duplex toepassingen

Waarom betere antennes belangrijk zijn voor alledaags draadloos verkeer

Smartphones, thuis Wi‑Fi-routers en toekomstige 6G-apparaten concurreren allemaal om dezelfde beperkte radiobanden. Een veelbelovende manier om meer data uit het spectrum te persen is een apparaat tegelijk op dezelfde frequentie te laten zenden en ontvangen, een modus die in‑band full‑duplex heet. Om dat in de praktijk te laten werken, moet de kleine antenne in het apparaat voorkomen dat het uitgaande signaal het inkomende signaal overstemt. Dit artikel presenteert een nieuw compact antenneontwerp dat deze uitdaging aanpakt met een eenvoudige structuur die in moderne draadloze producten zou kunnen passen.

Ruimte maken in een overvolle ether

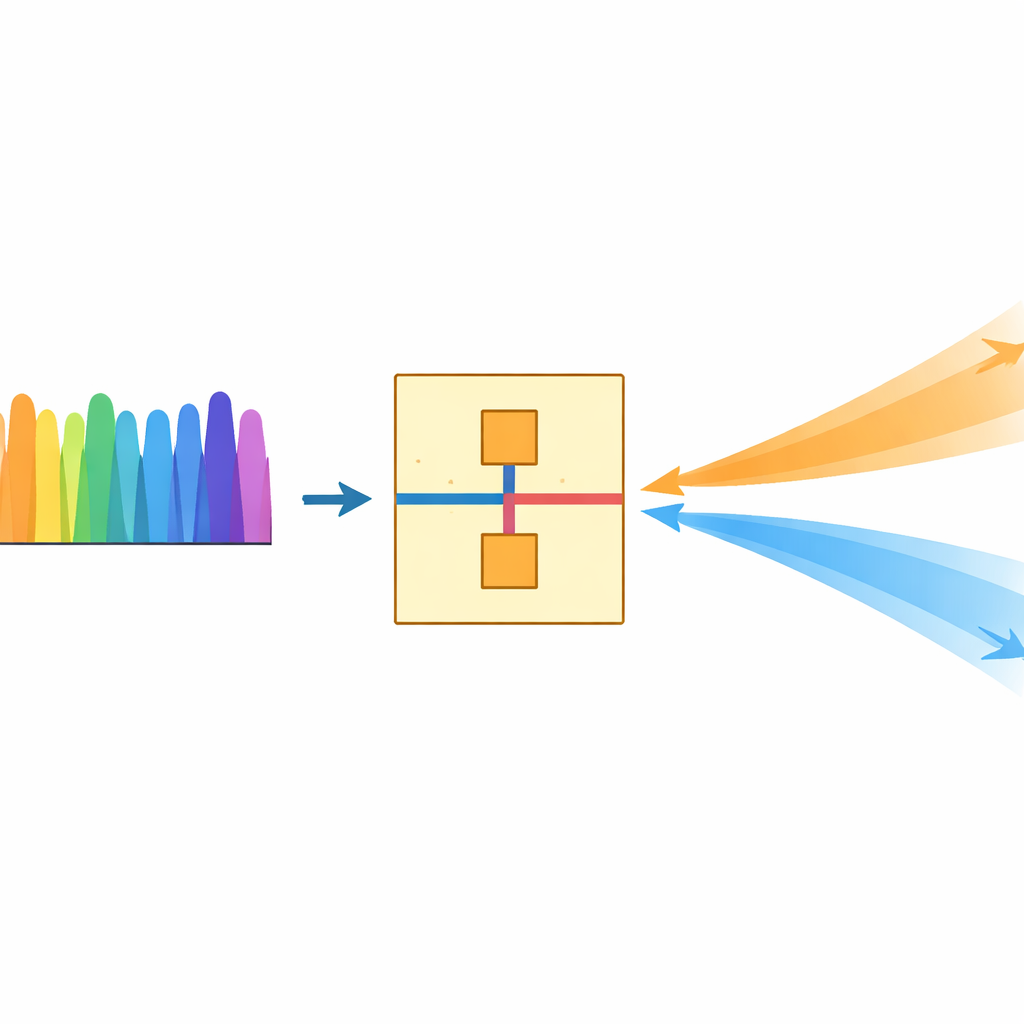

Traditionele draadloze systemen vermijden zelfinterferentie door zend- en ontvangsignalen in tijd of frequentie te scheiden, wat de potentiële datasnelheid effectief halveert. Full‑duplex-systemen streven ernaar de efficiëntie te verdubbelen door beide richtingen hetzelfde kanaal te laten delen. Het probleem is dat het sterke signaal van de zender kan lekken naar het pad van de ontvanger en het veel zwakkere signaal van de andere kant kan overweldigen. Een deel van de oplossing ligt in slimme elektronica en signaalverwerking, maar de antenne zelf moet ook de twee signaalpaden zo onafhankelijk mogelijk houden, terwijl ze klein en eenvoudig te produceren blijft.

Twee signalen, één kleine radiator

De auteurs bouwen voort op een veelgebruikt onderdeel dat bekendstaat als de microstrip-patchantenne, in wezen een dunne metalen rechthoek gedrukt op een printplaat. Ze introduceren eerst een enkelgepolariseerde “geminiaturiseerde” versie die smalle spleten en metalen pennen (vias) gebruikt om extra elektrische opslag, oftewel capaciteit, binnen de patch toe te voegen. Deze interne belasting laat de antenne op een lagere frequentie resoneren zonder zijn afmetingen te vergroten, waardoor hij krimpt tot slechts 0,18 golflengtes aan elke zijde bij 5,6 GHz — klein genoeg voor compacte apparaten. Belangrijk is dat de wijze waarop de antenne gevoed en gevormd wordt ook zorgt dat ongewenste polarisatie — het deel van de golf dat in de verkeerde richting trilt — meer dan 40 decibel zwakker is dan het hoofdsignaal, veel beter dan bij een conventionele patch.

Hoe de nieuwe structuur interferentie temt

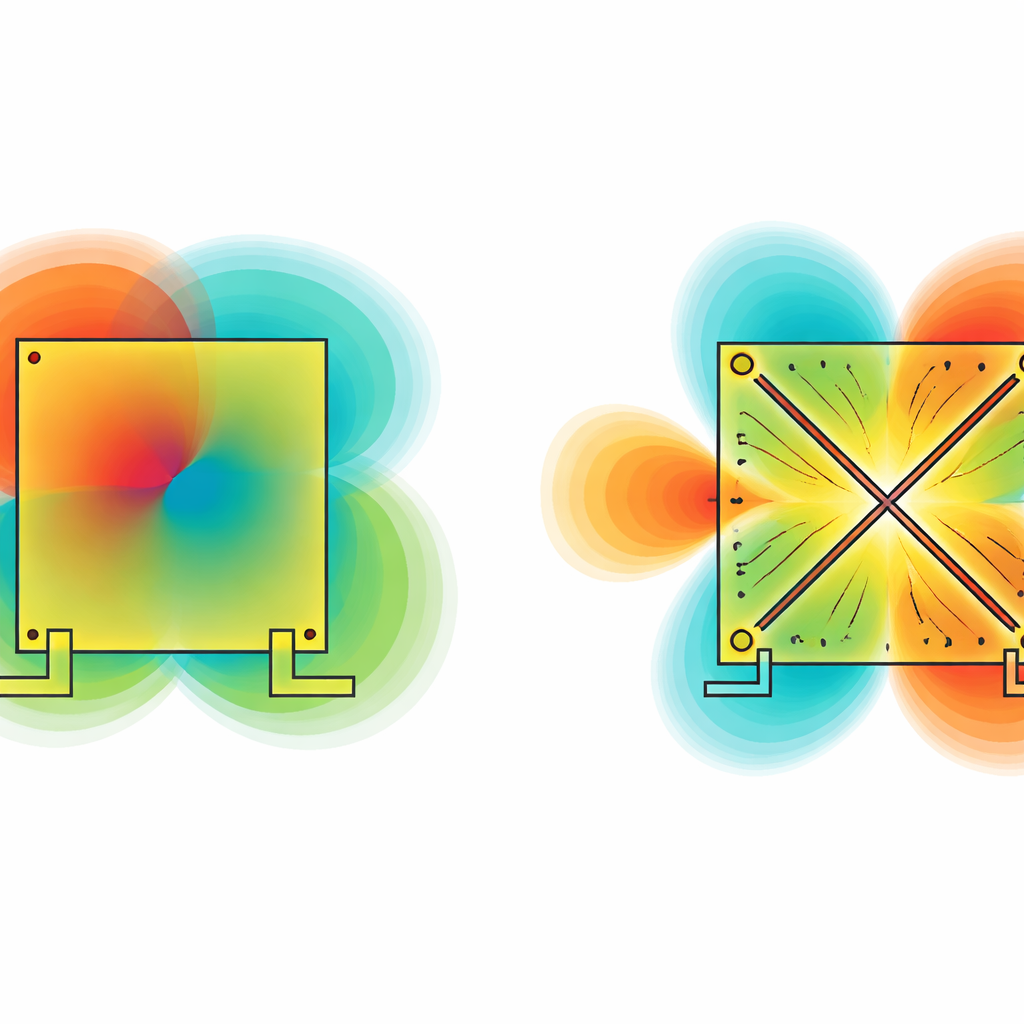

Om de geminiaturiseerde patch te transformeren tot een dubbelgepolariseerde radiator die twee onafhankelijke signaalpaden kan voeren, voedt het team dezelfde vierkante patch vanuit twee loodrechte richtingen en snijdt diagonale sleuven in het oppervlak. Deze sleuven, samen met de eerder genoemde spleten en pennen, introduceren extra capaciteit en vormen hoe stromen over het metaal lopen. Simulaties en metingen in het lab tonen aan dat dit zorgvuldig gevormde stroompatroon de twee polarisaties sterk van elkaar scheidt. In de bedrijfband van 5,53 tot 5,62 GHz blijft de energie die van de ene poort naar de andere lekt doorgaans 38–40 decibel onder het hoofdsignaal, wat betekent dat de zend- en ontvangstpaden elkaar nauwelijks ‘zien’ ondanks dat ze dezelfde radiator delen.

Prestaties in reële banden

De antenne is gefabriceerd op één standaard substraat en getest met een netwerk‑analyzer en een over‑the‑air meetopstelling. Ze dekt een band van 90 MHz rond 5,6 GHz, comfortabel passend binnen het 5 GHz Wi‑Fi-spectrum en breed genoeg voor typische Wi‑Fi-kanalen van 20–80 MHz. Binnen dit bereik zijn beide poorten goed afgestemd, piekt de frontale gain rond 4,3 dBi en blijft de stralingsefficiëntie boven 70%, allemaal respectabele cijfers voor zo’n compact ontwerp. Een maatstaf genaamd envelope correlation coefficient, die aangeeft hoe onafhankelijk de twee poorten zijn, blijft onder 0,05 over de band, wat erop wijst dat de twee polarisaties kunnen dienen als hoogwaardige diversity- of MIMO-kanalen.

Wat dit betekent voor toekomstige draadloze apparatuur

Door compacte afmetingen, eenvoudige enkellaagse constructie, zeer lage ongewenste polarisatie en uitzonderlijk hoge isolatie tussen de twee poorten te combineren, biedt deze antenne een praktisch evenwicht tussen prestatie en produceerbaarheid. Vergeleken met andere compacte dubbelgepolariseerde ontwerpen in de literatuur behaalt hij betere isolatie en schonere polarisatie zonder gebruik te maken van gestapelde lagen, bulkige ontkoppelnetwerken of gecompliceerde voedingen. Voor de niet‑technische lezer is de conclusie dat dit type radiator toekomstige Wi‑Fi en andere draadloze apparaten kan helpen om gelijktijdig te zenden en te ontvangen op hetzelfde kanaal, waardoor snelheden en betrouwbaarheid toenemen zonder meer spectrum of extra ruimte in het apparaat te vereisen.

Bronvermelding: Tran-Huy, H., Hoang-Thu, T., Le-Tuan, T. et al. A low-complexity compact dual-polarized patch antenna with high isolation and low cross-polarization for in-band full-duplex applications. Sci Rep 16, 10761 (2026). https://doi.org/10.1038/s41598-026-45635-6

Trefwoorden: full-duplex draadloos, dubbelgepolariseerde antenne, compacte patchantenne, Wi-Fi 5 GHz, onderdrukking van zelfinterferentie
