Een nieuwe fijnmazige identificatiemethode voor inklinkingsbekkens door steenkoolwinning op basis van TS-InSAR en kenmerken van inklinkingscurven

Waarom wegzakkende grond van belang is voor het dagelijks leven

In veel delen van China herschept het diep ontgonnen steenkool stilletjes het land erboven. Wanneer gesteentelagen in leeggeraeikte aardlagen instorten, kan het oppervlak langzaam zakken en brede, ondiepe kommen vormen die inklinkingsbekkens worden genoemd. Deze verborgen veranderingen vormen een bedreiging voor woningen, wegen, pijpleidingen, landbouwgrond en kwetsbare graslanden. Het artikel achter dit stuk beschrijft een nieuwe manier om deze verzakkingszones snel en nauwkeurig op te sporen en af te bakenen met behulp van radarsatellieten en slimme patroonherkenning, wat een krachtig instrument biedt voor veiliger mijnbouw en betere landschapsbescherming.

De grond vanuit de ruimte in de gaten houden

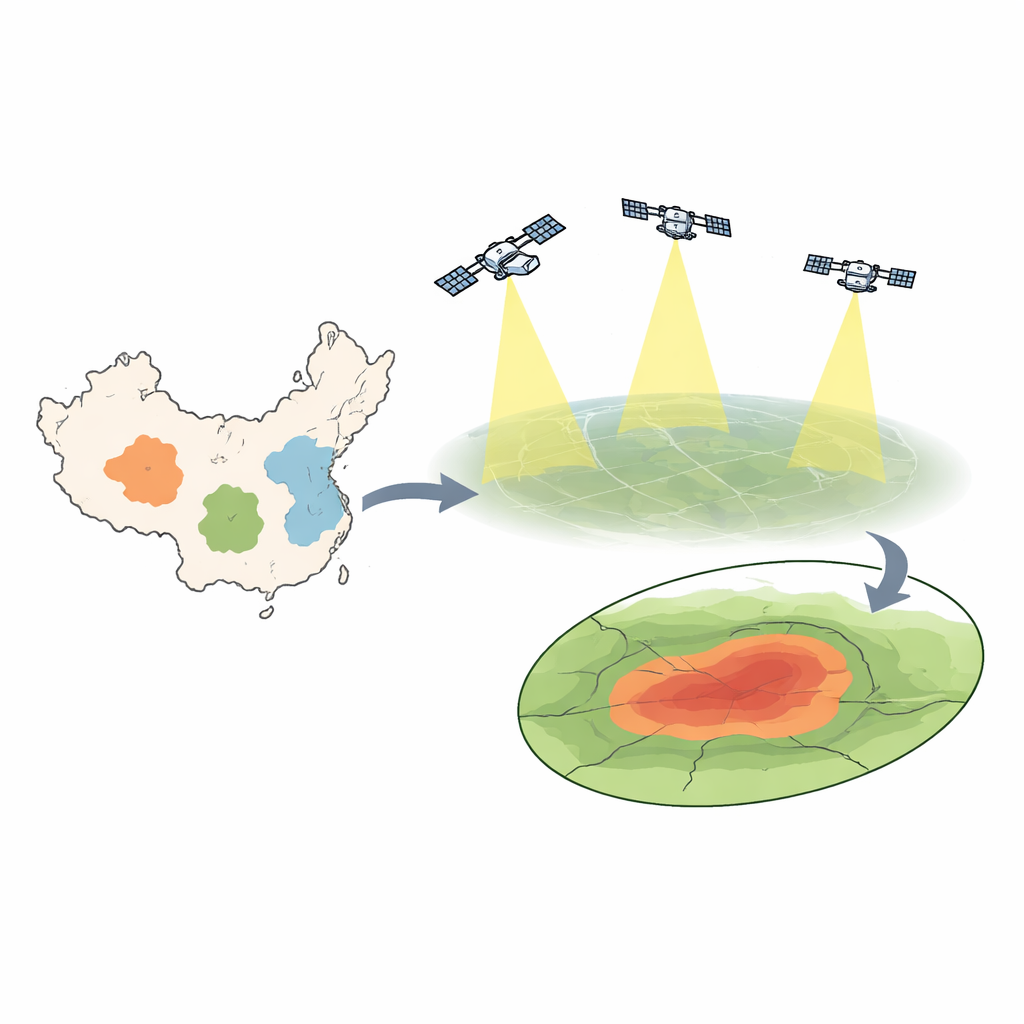

De onderzoekers maken gebruik van een satelliettechniek genaamd InSAR, die meet hoe het aardoppervlak stijgt of daalt door radarsignalen in de tijd met elkaar te vergelijken. Moderne missies zoals Sentinel-1 scannen herhaaldelijk brede stroken land en detecteren grondbewegingen van slechts enkele millimeters. Door veel beelden tot een tijdreeks samen te voegen, kan het team volgen hoe elk punt op de grond maand na maand beweegt. Deze brede, nauwkeurige dekking maakt het mogelijk om uitgestrekte steenkoolgebieden in oost-, centraal- en west-China te monitoren zonder het plaatsen van dichte netwerken van grondgebonden sensoren.

De karakteristieke vorm van mijnbouwinklinking

Decennia aan veldmetingen hebben aangetoond dat het wegzakken van de grond boven actieve kolenvlakken vaak een kenmerkend patroon volgt. Wanneer er onder een locatie wordt gewonnen, zet het oppervlak eerst langzaam uit, versnelt het vervolgens en neemt het tenslotte af naarmate de ondergrondse holte stabiliseert, waardoor een S-vormige curve ontstaat wanneer de inklinking in de tijd wordt uitgezet. Daarentegen bewegen gebieden die niet door mijnbouw worden beïnvloed meestal heel weinig of vertonen onregelmatige, lage-amplitude veranderingen door seizoensgebonden water, natuurlijke verdichting of andere lokale factoren. De auteurs realiseerden zich dat deze curvevormen — niet alleen de totale hoeveelheid inklinking — als vingerafdruk kunnen dienen om mijnbouwschade te onderscheiden van andere deformaties.

Curven omzetten in gegevens die de computer kan leren

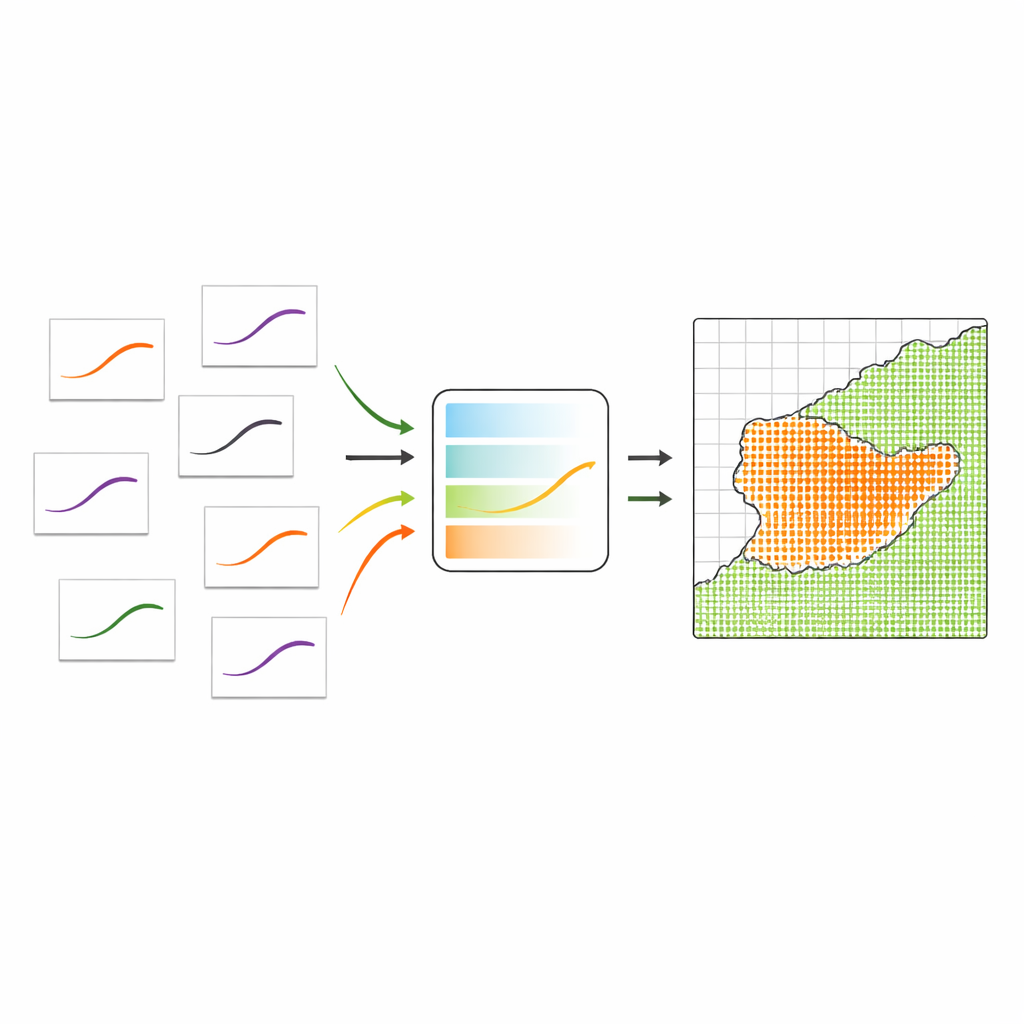

Om van deze vingerafdruk gebruik te maken, bouwde het team een grote bibliotheek van tijdreeksen van inklinkingscurven. Ze combineerden 564 zorgvuldig ingemeten grondpunten uit meerdere kolengebieden met 10.000 realistische curven gegenereerd uit gevestigde wiskundige modellen van mijnwerkingsinklinking, en 20.000 aanvullende curven uit gebieden die in de satellietgegevens geen significante deformatie vertoonden. Elke curve werd gestandaardiseerd: de tijdsduur werd naar een gemeenschappelijk kader geschaald en de verzakkingswaarden werden genormaliseerd; daarna werden ze bemonsterd op tien gelijkmatig verdeelde momenten, met de maximale verzakking als extra kenmerk. Dit leverde per locatie een compacte reeks van 11 getallen op die zowel de vorm als de omvang van de bewegingsgeschiedenis vastlegden.

Een model trainen om onzichtbare mijngrenzen te volgen

Met deze kenmerkenbibliotheek trainden de onderzoekers een gewogen support vector machine, een type machine-learningmethode die goed past bij kleine maar informatieve datasets. Omdat pixels die daadwerkelijk verzakken veel minder voorkomen dan stabiele pixels, stelden ze het model zo in dat het extra aandacht schonk aan de minderheidsklasse, zodat subtiele bekkens niet over het hoofd zouden worden gezien. Eenmaal getraind kon het model pixel voor pixel worden toegepast op InSAR-tijdreeksen van elk mijnbouwdistrict en kon elk punt worden geclassificeerd als mijnbouwgerelateerde inklinking of niet. Tests in drie zeer verschillende kolenvelden — stedelijke, dorps- en graslandomgevingen — toonden aan dat het algoritme succesvol de volledige vormen van inklinkingsbekkens reproduceerde en zelfs gevoelig bleef voor late, trage nabezakkingen nadat de mijnbouw was gestopt.

Samen met cijfers: succes in het veld kwantificeren

Om te beoordelen hoe goed hun aanpak werkte, vergeleek het team de door het model voorspelde bekkengrenzen met precieze waterpassingen langs veldpeilingen. Ze richtten zich op de contour waarbij de cumulatieve inklinking 10 millimeter bereikt, een kritische drempel in de Chinese ingenieurspraktijk voor het ontstaan van schade aan gebouwen. De nieuwe methode behaalde niet alleen bijna 99 procent algehele nauwkeurigheid in tests, maar verbeterde ook de positie van de grenslijn bij deze 10-millimeterwaarde met ongeveer 80 procent vergeleken met een eerdere InSAR-gebaseerde techniek die afhankelijk was van eenvoudigere tijdreeksvergelijking. Het toevoegen van gesimuleerde curven aan de trainingsdata verhoogde de nauwkeurigheid verder door het aanbod aan herkende gedragspatronen te verrijken.

Wat dit betekent voor mijnen, gemeenschappen en landschappen

Voor niet-experts is de kernboodschap dat we nu kunnen in kaart brengen waar steenkoolwinning het land stilletjes naar beneden trekt met veel fijnere details en met veel minder lokale kalibratie dan voorheen. Door het typische "hartritme" van mijnbouwgerelateerde inklinking te leren uit een mix van veld- en gemodelleerde gegevens, en dat hartritme vervolgens te lezen in satellietreeksen, kan de methode snel het werkelijke bereik van ondergrondse werkzaamheden afbakenen — zelfs in nieuwe districten zonder eerdere satelliethistorie. Dit scherper beeld van risicogebieden kan veiliger mijnbouwontwerp, bouwbescherming, herstelmaatregelen en ecologische restauratie sturen, en zo helpen de energieproductie in balans te brengen met de langetermijngezondheid van steden, boerderijen en ecosystemen die boven de lagen liggen.

Bronvermelding: Huang, S., Zhang, Y., Yan, Y. et al. A novel fine-scale identification method for coal mining subsidence basin based on TS-InSAR and subsidence curve characteristics. Sci Rep 16, 10875 (2026). https://doi.org/10.1038/s41598-026-45625-8

Trefwoorden: inklinking door steenkoolwinning, satellietradar InSAR, kaartvorming van bodemdeformatie, machine learning-classificatie, monitoring van landoppervlak
