Experimentele studie naar draagbare intelligenten windmeet-sensor met meerdere parameters

Waarom het meten van mijnwinden ertoe doet

Diepe ondergrondse mijnen zijn afhankelijk van het verplaatsen van verse lucht door lange tunnels om werknemers te beschermen tegen stof, hitte en giftige gassen. Exact weten hoe snel die lucht beweegt is net zo cruciaal als het meten van iemands bloeddruk: te langzaam en gevaren kunnen zich ophopen; te snel en er gaat energie verloren. Traditionele ronddraaiende windmeters hebben moeite in de ruwe, stoffige mijnlucht. Deze studie presenteert een nieuwe draagbare ultrasone sensor die windsnelheid en -richting nauwkeuriger en betrouwbaarder kan meten, en zo moderne “slimme” mijnen helpt hun ventilatie veilig en efficiënt te houden.

Van draaiende bekers naar geluidsgolven

Decennialang vertrouwden mijnen op contactinstrumenten zoals beker- en schoepenanemometers, hete draden en drukbuizen. Deze apparaten raken de lucht direct aan en vereisen bewegende onderdelen of kwetsbare draden die moeten blijven functioneren in een vijandige omgeving vol stof, vocht en trillingen. Ze slijten, raken verstopt en vereisen vaak dat werknemers schalen met het oog aflezen, wat menselijke fouten kan introduceren. Nieuwere niet-contactinstrumenten gebruiken licht of geluid, maar in krappe, ruwe tunnels kunnen hun signalen verzwakken en nauwkeurigheid verliezen. De auteurs betogen dat een betere oplossing precisie, robuustheid en het vermogen om door te blijven werken in vuile, vochtige lucht moet combineren—iets wat huidige instrumenten niet volledig bereikt.

De wind beluisteren met echo's

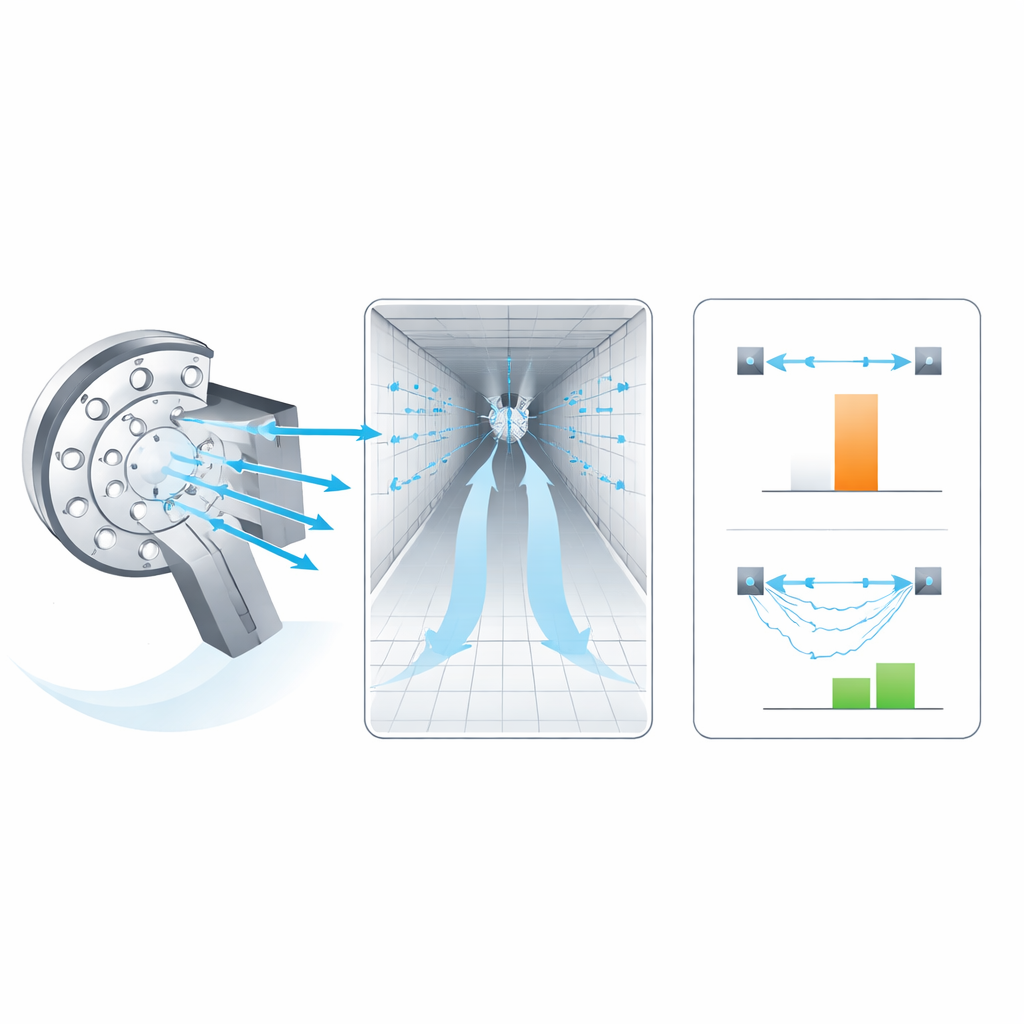

De nieuwe sensor luistert naar de wind in plaats van door de wind te worden aangeduwd. Hij stuurt korte ultrasone pulsen—geluid dat te hoog is om door mensen te horen—tussen kleine zenders. Wanneer de lucht stilstaat, doet geluid er even lang over om in tegengestelde richtingen te reizen. Wanneer lucht beweegt, versnelt geluid dat met de stroom mee gaat, terwijl geluid dat ertegenin gaat vertraagt. Door deze kleine tijdsverschillen te vergelijken, kan het apparaat zowel windsnelheid als -richting berekenen. De onderzoekers testten twee opstellingen: een directe “tegenover elkaar” lay-out en een “reflectie” lay-out, waarbij geluid eerst op een klein reflectorvlak stuitert voordat het terugkeert. In gecontroleerde tests bij lage windsnelheden verminderde de reflectieve opstelling de gemiddelde meetfout met ongeveer driekwart en maakte de metingen veel stabieler.

De draagbare sensor op de proef stellen

Om te zien hoe het apparaat zich gedraagt in realistische stromingen, bouwde het team een gesloten windtunnel die constante, laaggemiddelde luchtstromen produceert vergelijkbaar met die in mijntunnels. Ze plaatsten de nieuwe sensor in het midden en varieerden zowel de windsnelheid als de hoek waaronder het instrument de luchtstroom trof. Wanneer de schermzijde van de sensor recht in de opkomende lucht wees, kwamen de metingen het meest overeen met de werkelijke snelheid van de tunnel; het zijwaarts draaien vergrootte het verschil. Vervolgens brachten ze de windsnelheid in kaart over een rooster van punten in de doorsnede van de tunnel bij verschillende inlaatsnelheden. Het patroon was fysisch logisch—sneller in het midden, langzamer bij de wanden—en door het nuttige meetgebied bleef de gemiddelde fout van de sensor binnen ongeveer plus of min 0,1 meter per seconde, een strakkere tolerantie dan veel mijnnormen vereisen.

Controleren in echte tunnels ondergronds

Laboratoriumsucces alleen is niet genoeg voor veiligheidkritische apparatuur, dus namen de onderzoekers de gekalibreerde sensor mee naar een werkende steenkoolmijn. Daar verdeelden ze echte tunneldoorsneden in tientallen kleine zones en bepaalden in elk de windsnelheid met het draagbare ultrasone instrument, terwijl ze ook standaardmetingen uitvoerden met een mechanische anemometer. Met een eenvoudig model voor de gemiddelde windsnelheid over de hele opening vergeleken ze de twee methoden. In twee verschillende retourluftgangen waren de verschillen tussen traditionele en ultrasone metingen meestal kleiner dan 0,1 meter per seconde, ondanks dat de echte tunnels onregelmatige vormen en complexere luchtpatronen hadden dan de windtunnel.

Wat dit betekent voor veiligere, slimere mijnen

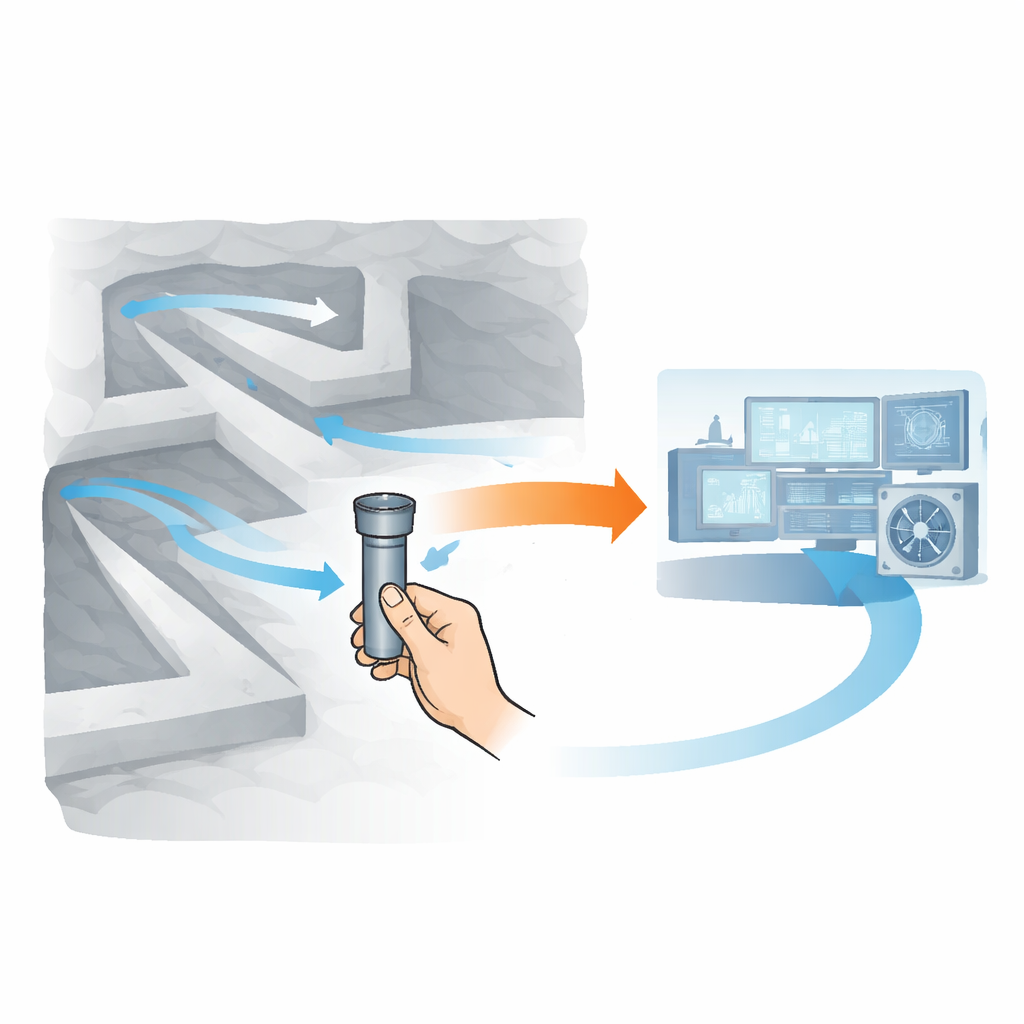

In gewone bewoordingen toont de studie aan dat een draagbare ultrasone sensor die gebruikmaakt van gereflecteerd geluid mijnwinden zeer precies kan ‘aanvoelen’, zelfs wanneer de lucht langzaam beweegt en de omstandigheden stoffig en vochtig zijn. Door zorgvuldig de interne lay-out te kiezen, te corrigeren voor temperatuur en vochtigheid, en de sensor op de luchtstroom uit te lijnen, behaalde het team betrouwbare metingen die goed overeenkomen met zowel gecontroleerde tests als traditionele veldinstrumenten. Dit soort robuuste, nauwkeurige windmeting is een sleutelcomponent voor intelligente ventilatiesystemen die erop gericht zijn ventilatoren en luchtstromen in real time aan te passen—waardoor mijnwerkers veiliger blijven terwijl er minder energie wordt verbruikt.

Bronvermelding: Wang, Z., Wang, Y., Ni, Y. et al. Experimental study on portable multi-parameter intelligent wind measurement sensor. Sci Rep 16, 10934 (2026). https://doi.org/10.1038/s41598-026-45567-1

Trefwoorden: mijnventilatie, ultrasone anemometer, luchtstroommonitoring, veiligheid steenkoolmijn, windtunnelexperimenten
