Een lichtgewicht kader voor metallografische foutdetectie via gestructureerde priors en energie‑bewuste aandacht onder sterke korrelgrensinterferentie

Waarom kleine defecten in staal belangrijk zijn

Van autovertragingen tot hogedrukleidingen: veel alledaagse machines vertrouwen op een veelgebruikt materiaal: laagkoolstofstaal, vaak aangeduid als AISI 1020. Voordat ingenieurs dit staal vertrouwen, onderzoeken zij gepolijste en geëtste doorsneden onder een microscoop om de interne structuur van het metaal te beoordelen. Als het preparaatoppervlak echter bevlekt, gekrast of ongelijk is, kunnen die bereidingsfouten zich voordoen als echte materiaalsproblemen. In het artikel wordt een nieuw, lichtgewicht AI‑hulpmiddel geïntroduceerd dat deze subtiele bereidingsdefecten snel en betrouwbaar kan opsporen, zelfs wanneer ze bijna verdwijnen in een drukke achtergrond van microscopische korrelpatronen.

De uitdaging om zwakke defecten te zien

Bij grote vergroting lijkt staal op een mozaïek van kleine gebieden, korrels genoemd, gescheiden door ingewikkelde netwerken van korrelgrenzen. Deze grenzen vormen een dichte, hoogcontrasttextuur die de zwakke signalen van bereidingsdefecten—zoals watervlekken, achtergebleven etsmiddel of licht ongelijk oppervlak—eenvoudig kan overschaduwen. Standaard computer‑visionmodellen, waaronder populaire YOLO‑detectoren, gaan ervan uit dat objecten duidelijk van hun omgeving afsteken. In metallografie geldt vaak het tegenovergestelde: de achtergrond is sterk en gestructureerd, terwijl de defecten zwak en onregelmatig zijn in zowel vorm als grootte. Naarmate beelden herhaaldelijk worden gecomprimeerd binnen een diep netwerk, worden die zwakke signalen gemakkelijk weggevlakt, wat leidt tot gemiste detecties of verwarring tussen onschuldige textuur en echte gebreken.

Een op maat gemaakt detectiekader voor metallografie

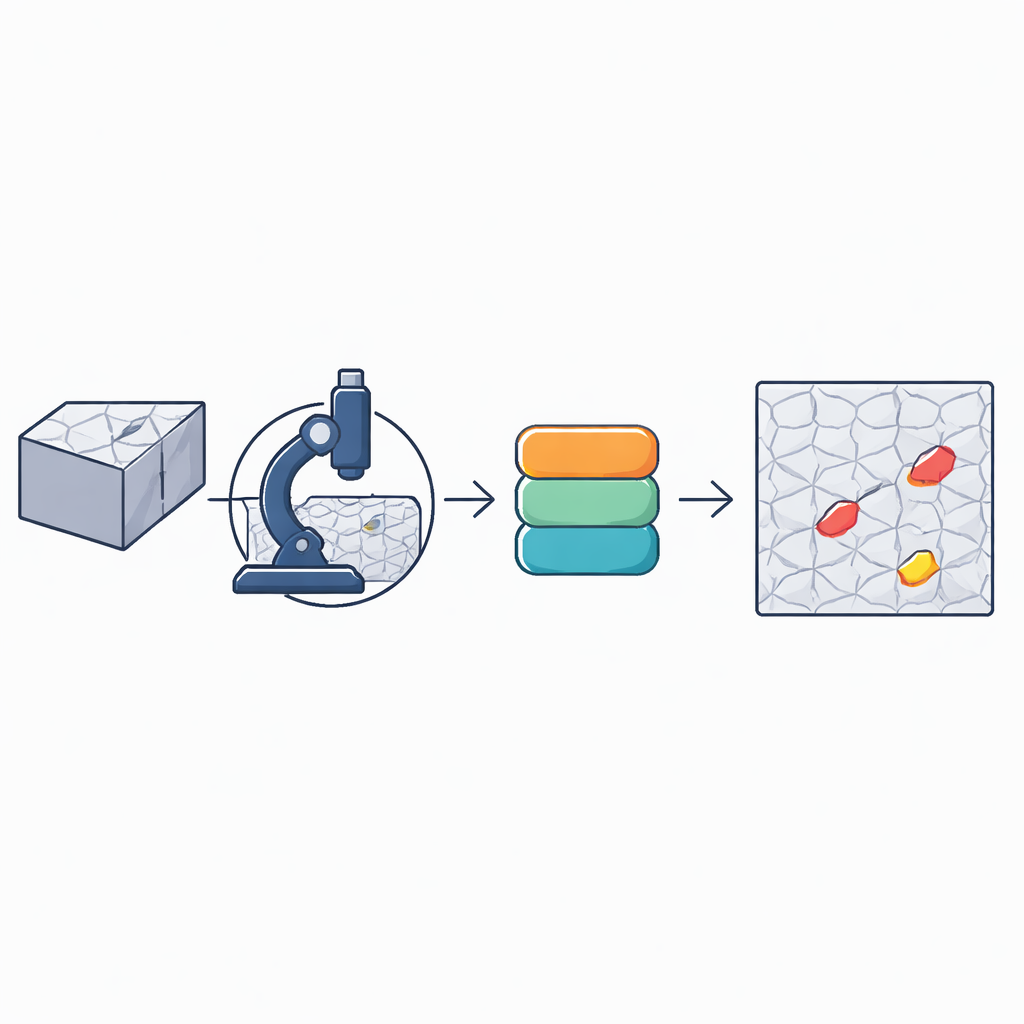

Om dit aan te pakken bouwen de auteurs RSS‑YOLOv10, een aangepaste tak van de recente realtimedetector YOLOv10, specifiek afgestemd op microscopische staalbeelden. Ze beginnen met de kleinste “nano”‑versie van YOLOv10 om het model compact te houden en overfitten aan de complexe korrelpatronen te vermijden. Hierboven herontwerpen ze sleutelblokken in de feature‑extractor en de feature‑fusionfase van het netwerk, zodat het systeem extreme variaties in defectgrootte aankan — van piepkleine putjes tot brede vlekken — zonder zwaar te worden qua rekenkosten. Ze behouden ook YOLOv10’s end‑to‑end trainingsstrategie, die een tijdrovende nabehandelingsstap voorkomt en goed geschikt is voor snelle industriële inspectie.

Hoe de nieuwe componenten samenwerken

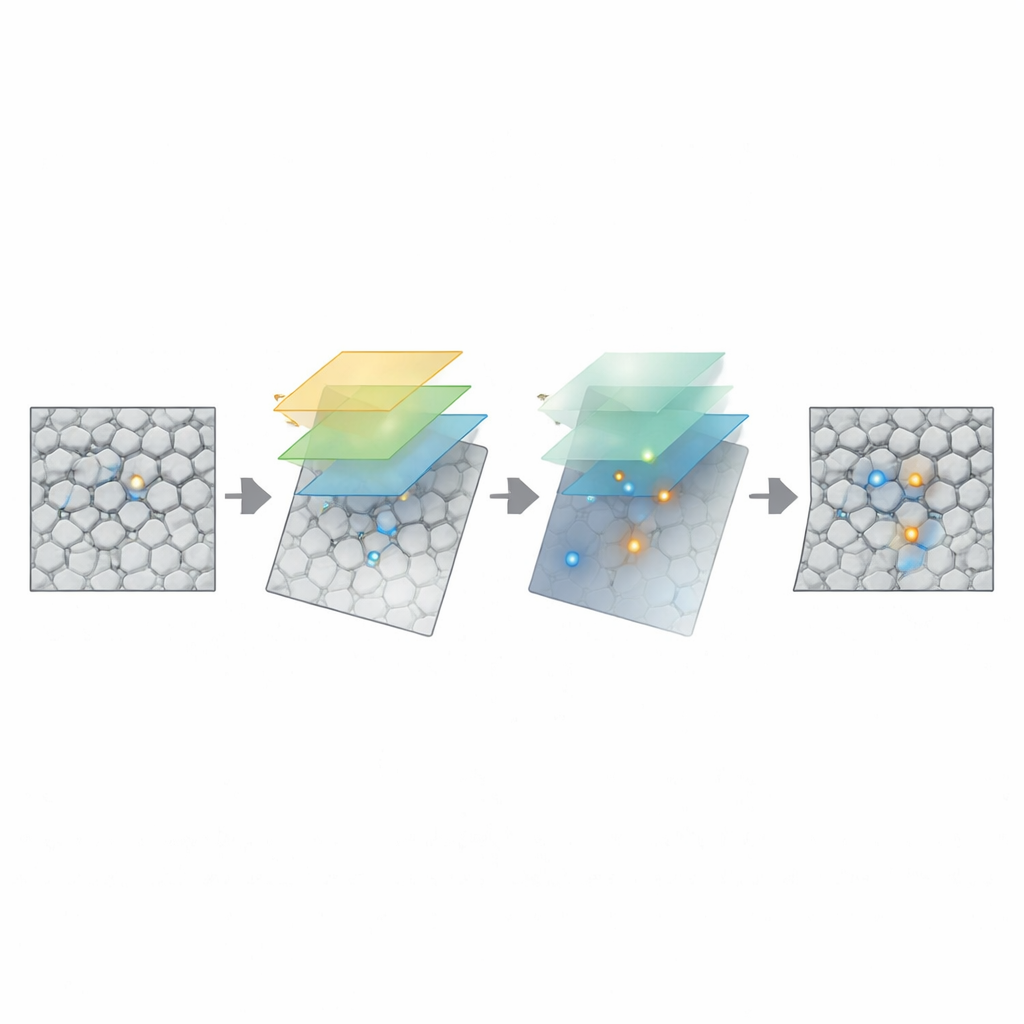

Het hart van RSS‑YOLOv10 is een nieuw module genaamd RepHMA, die standaard bouwblokken in de backbone vervangt. RepHMA verwerkt ieder afbeeldingspatch via meerdere parallelle takken die naar verschillende buurtmaten “kijken” en voegt deze vervolgens samen tot één efficiënt blok voor gebruik tijdens daadwerkelijke detectie. Dit multi‑schaals zicht helpt het model zowel kleine vlekjes als grotere, vage gebieden vast te leggen. Een tweede ingrediënt, het SimAM‑aandachtsmechanisme, werkt als een filter dat elk klein gebied vergelijkt met zijn omgeving en die regio’s versterkt die sterk afwijken van de repetitieve korrelachtergrond. Belangrijk is dat SimAM dit doet zonder extra trainbare parameters toe te voegen, waardoor het model lichtgewicht blijft. Ten slotte voegt een herontworpen “SlimNeck” sectie informatie van verschillende resolutieniveaus samen met speciaal gekozen convoluties die nuttige details behouden terwijl overbodige berekening wordt gereduceerd.

Bouwen en testen op echte staaldata

Aangezien bestaande verzamelingen metallografische beelden meestal focussen op ideale, defectvrije proefstukken, stelde het team een eigen benchmark samen genaamd 20 S‑PDD. Deze bevat meer dan 1.200 microscoopbeelden van 20 stalen die in het laboratorium zijn geprepareerd, met drie typen bereidingsdefecten zorgvuldig omlijnd door experts: watervlekken, corrosief residu van vloeistoffen en ongelijke oppervlakgebieden. De auteurs trainden en evalueerden RSS‑YOLOv10 op deze dataset en vergeleken het met de basislijn YOLOv10n en verschillende bekende detectoren, waaronder Faster R‑CNN, SSD, YOLOv5, YOLOv8 en een realtime transformer‑gebaseerd model. Ze testten de methode ook op een aparte publieke dataset van grootschalige staaloppervlakdefecten om te beoordelen hoe goed de methode generaliseert buiten microscopische beelden.

Wat de resultaten laten zien

Op de metallografische 20 S‑PDD dataset behaalde RSS‑YOLOv10 hogere precisie, recall en algehele detectienauwkeurigheid dan alle vergelijkingsmodellen, waarbij de mean average precision bijna vier procentpunt hoger lag dan de YOLOv10n‑basislijn terwijl er zelfs minder floating‑point‑operaties werden gebruikt. Het was bijzonder effectief in het onderscheiden van vlekken en corrosieve resten van de omliggende korreltextuur, waardoor zowel gemiste defecten als valse alarmen afnamen. Op de aparte NEU‑DET staaloppervlakdataset overtrof het model opnieuw de basislijn, wat aantoont dat de kernontwerpen robuust zijn voor verschillende soorten getextureerde metalen beelden. Visualisaties van de interne ‘heat maps’ van het model bevestigen dat het zich strak richt op daadwerkelijke defecten en grotendeels korrelgrenzen negeert.

Waarom dit belangrijk is voor de praktijk

Voor metallografielaboratoria en kwaliteitscontrole‑ingenieurs biedt het voorgestelde kader een manier om geprepareerde proefstukken automatisch te screenen op bereidingsdefecten voordat dieper wordt geanalyseerd naar de ware microstructuur van het staal. Omdat RSS‑YOLOv10 compact en efficiënt is, kan het in realtime draaien op standaard desktophardware of ingebedde apparaten, waardoor het praktisch inzetbaar is voor routinematig gebruik naast bestaande microscopen. Hoewel het huidige werk zich concentreert op één staalsoort en een beperkte set proefstukken, opent de aanpak een pad naar bredere geautomatiseerde controles van metallografische kwaliteit, vermindert menselijke vermoeidheid en inconsistentie en beschermt downstreammetingen die ten grondslag liggen aan veiligheid‑kritische technische beslissingen.

Bronvermelding: Shen, Z., Deng, Q., Wu, Z. et al. A lightweight metallographic defect detection framework via structured priors and energy-aware attention under strong grain boundary interference. Sci Rep 16, 10969 (2026). https://doi.org/10.1038/s41598-026-45556-4

Trefwoorden: metallografische foutdetectie, staalmicrostructuur, deep learning inspectie, geautomatiseerde microscopie, YOLO objectdetectie
