Analyse en mitigatie van gesteentelaagdeformatie bij mijnbouwlocaties die breuken kruisen in RCRM-operaties

Waarom ondergrondse gesteentebeweging ertoe doet

Diep onder onze voeten lopen kolenmijnen door gelaagd gesteente dat allerminst massief en stil is. Scheuren in de aardkorst, bekend als breuken, kunnen plotseling verschuiven wanneer mijnbouw de krachtsbalans ondergronds verandert. Deze bewegingen kunnen tunnels verpletteren, apparatuur beschadigen en arbeiders in gevaar brengen. Deze studie onderzoekt een moderne mijnbouwmethode die probeert tunnels open te houden door gebroken gesteente het dak te laten ondersteunen, en stelt een moeilijke vraag: wat gebeurt er als die methode een grote breuk moet kruisen? Door theorie, computermodellen en praktijkproeven in de mijn te combineren, tonen de auteurs aan hoe gevaarlijke gesteentebewegingen in zulke lastige zones beheerst kunnen worden.

Een nieuwe manier om tunnels open te houden

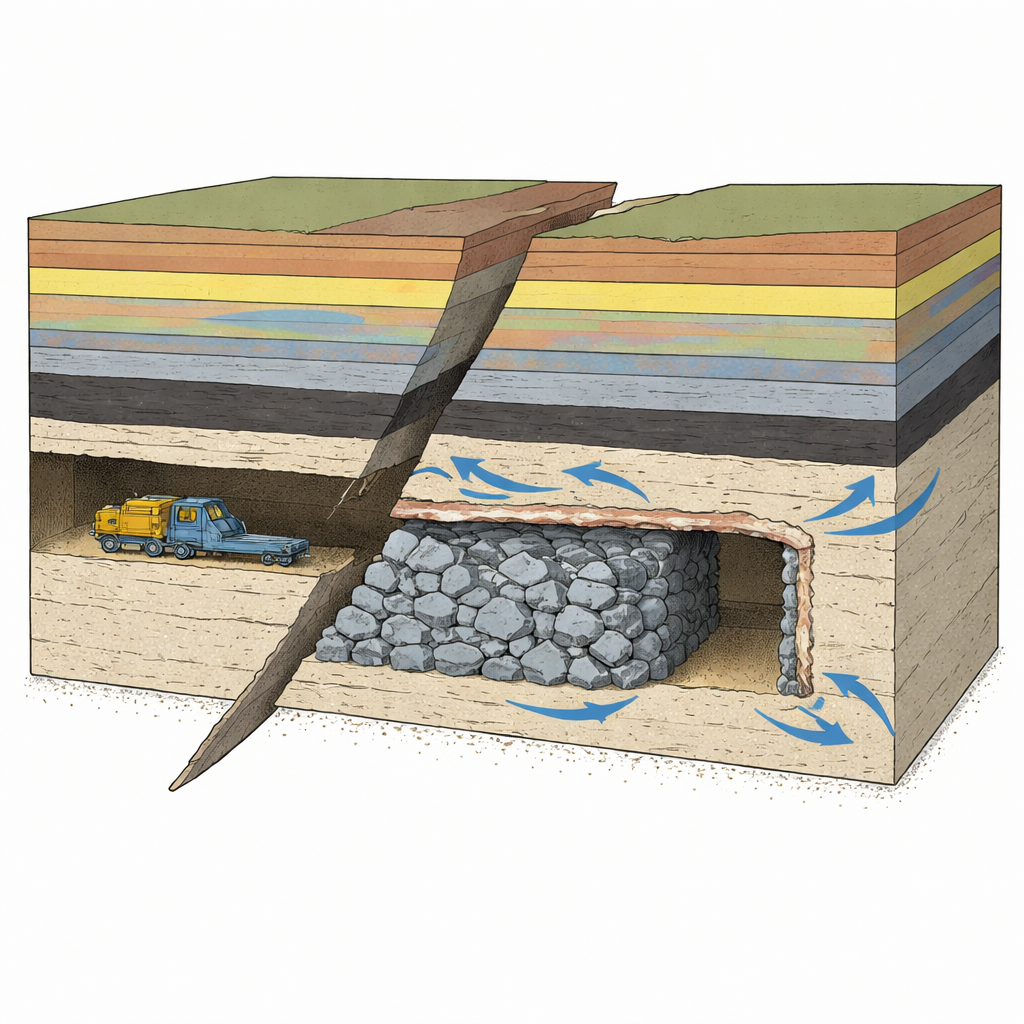

Traditionele kolenmijnbouw laat vaak dikke kolompilaren staan om het dak te dragen, ten koste van waardevolle voorraden en met nog steeds het risico van plotselinge gesteentefalen. Roof Cutting and Retaining by Mining (RCRM) keert dit idee om. In plaats van pilaren snijden mijnwerkers vooraf het dak en laten ze afvalgesteente, gangue genoemd, instorten en op natuurlijke wijze opzetten, waardoor een zelfdragende wand ontstaat die de weg vormt en beschermt voor het volgende winningpaneel. Dit eenvoudige idee—het gebruik van het gebroken gesteente van de mijn als ondersteunend materiaal—kan de winning verbeteren, de spanningen in het omringende gesteente spreiden en de kosten en risico's van het onderhouden van lange tunnels verlagen.

Als breuken de weg blokkeren

Breuken compliceren dit anders elegante systeem. Omdat gesteentelagen aan weerszijden van een breuk anders reageren, concentreren spanningen zich ongelijkmatig en kan de grond plotseling vervormen of doorschuiven. De auteurs richten zich op het 11.101 werkende front van de Qipanjing-koolmijn in China, waar een steile breuk haaks op de mijnbouwrichting loopt. Met gevestigde concepten van rotsstructuur bouwen ze een driedelig beeld van wat er gebeurt wanneer het mijnfront van bovenaf de breuk nadert, er doorheen gaat en vervolgens eronder vandaan beweegt. Hun model laat zien dat de spanning vóór het mijnfront niet eenvoudigweg gelijkmatig stijgt en daalt. In plaats daarvan werkt de breuk, wanneer de kool boven de breuk wordt verwijderd, als een barrière: er ontstaat een scherpe daling van de voorwaartse spanning, gevolgd door een geleidelijke opbouw zodra het front op het lagere blok gesteente terechtkomt en er voorbij beweegt.

In het gesteente kijken met simulaties

Om verder te komen dan theorie bouwt het team een gedetailleerd driedimensionaal computermodel van het mijnvak, inclusief de breuk en de goaf, de lege ruimte die overblijft na het verwijderen van kolen. Ze besteden bijzondere aandacht aan hoe het ingestorte gangue onder druk samenperst. Gebroken gesteente gedraagt zich niet als een massief blok: het begint los, met veel holten, en verhardt vervolgens naarmate korrels breken en zich herschikken. De onderzoekers bootsen dit gedrag na met een gespecialiseerd numeriek model met “dubbele vloei” en testen verschillende scenario’s die variëren in hoe hoog het dak boven het seam wordt afgesneden. In eenvoudige bewoordingen: hogere uitsneden creëren meer vallend gesteente, dat de ruimte vollediger kan vullen en steviger kan samenpersen.

Het juiste evenwicht vinden in gebroken gesteente

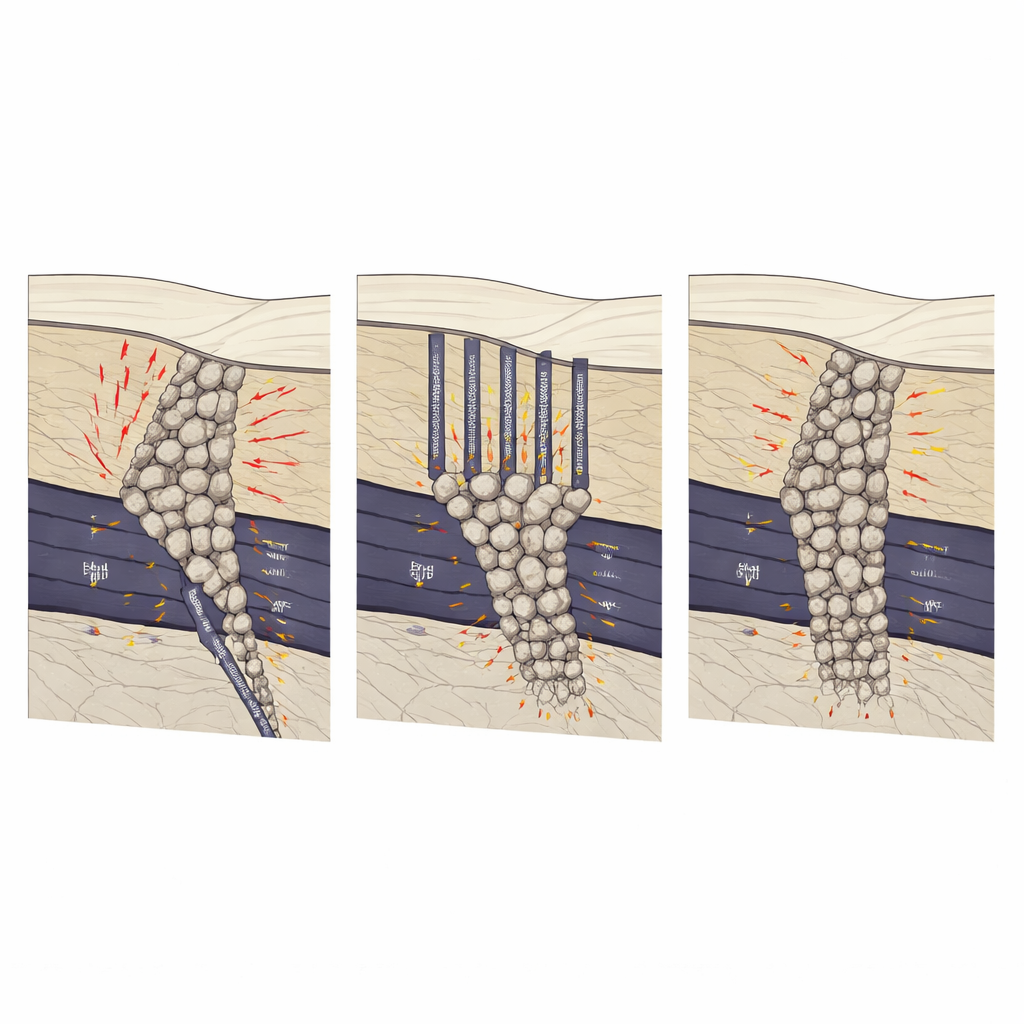

Het team evalueert elk scenario door te volgen hoeveel het bovenliggende gesteente doorhangt, hoeveel de breuk zelf doorschuift en hoe sterk het omringende gesteente vervormd en samengedrukt wordt. Ze vinden dat het vergroten van de snijhoogte zowel de opgeslagen ‘wringende’ energie in de kolen vóór het front als de vermorzingsvervorming nabij de breuk vermindert. Een snijhoogte van ongeveer 10 meter komt naar voren als praktisch optimum: die verlaagt de intensiteit van spanning en beweging aanzienlijk—belangrijke spanningsmaatregelen dalen merkbaar en dak- en breukverplaatsingen krimpen—terwijl de extra kosten en de beperkte meerwaarde van nog hogere uitsneden worden vermeden. Op basis hiervan ontwerpen ze een gecombineerde aanpak van hogere sleufuitsneden in het dak plus aanvullende “losse blasting” om het gangue verder te verkleinen en samen te persen, zodat het als sterkere ondersteuning fungeert.

Van computer naar kolenhoofd

Deze ideeën bleven niet op papier. In de Qipanjing-mijn voerden de onderzoekers het 10-meter snij- en losse-blasting-schema uit toen het RCRM-paneel de breuk kruiste. Veldmetingen toonden aan dat de hydraulische steunen bij het mijnfront aanzienlijk minder belasting hoefden te dragen en dat het gebroken gesteente achter het front steviger samenperste, zoals blijkt uit een lagere bulkingfactor. In praktische termen schoof de breuk minder, zakte het dak minder door en bleef de behouden doorgang naast de goaf stabiel terwijl het mijnfront zich meer dan 200 meter verwijderde. De waargenomen verbeteringen kwamen grotendeels overeen met de voorspelde doelen, wat vertrouwen gaf in de gecombineerde theoretische en numerieke aanpak.

Veiliger mijnen door slimmer gesteentebeheer

Voor niet-specialisten is de kernboodschap dat gesteente in en rond breuken niet slechts een passieve achtergrond voor mijnbouw is—het is een actief, bewegend systeem dat binnen grenzen gestuurd kan worden door zorgvuldig ontwerp. Door te begrijpen hoe spanningen worden geblokkeerd, omgeleid en vrijgegeven wanneer een mijnfront een breuk kruist, en door bewust te beheren hoe gebroken gesteente samenperst om het dak te ondersteunen, kunnen ingenieurs zowel meer kolen winnen als ondergrondse doorgangen veilig houden. De voorgestelde strategie ‘hoger snijden en fijner verbrijzelen’ voor het afvalgesteente achter het front biedt een praktisch recept voor mijnen in gebroken terrein die RCRM willen toepassen, waardoor een geologisch gevaar een beheersbare technische uitdaging wordt.

Bronvermelding: Dongshan, Y., Bo, L., Xiaohui, K. et al. Rock layer deformation analysis and mitigation at fault-crossing mining sites in RCRM operations. Sci Rep 16, 11723 (2026). https://doi.org/10.1038/s41598-026-45552-8

Trefwoorden: mijnbouw die breuken kruist, dak doorsnijden en behouden, veiligheid in steenkoolmijnen, deformatie van gesteentemassa, gangue terugvulling
