Hoogrenderende schuine dubbele polarisatie-antenne voor private 5G-spoornetwerkbasisstations

Slimmere signalen voor drukke spoorlijnen

Moderne treinen worden mobiele datacenters: videostreaming, apparatuurmonitoring en continue communicatie met de baaninfrastructuur zijn aan de orde van de dag. Om al dit digitale verkeer veilig en soepel te laten verlopen, hebben toekomstige spoorlijnen draadloze verbindingen nodig die sterk blijven, of een trein nu in open landschap, een tunnel of een druk station rijdt. Deze studie presenteert een nieuw type antenne voor private 5G-spoornetwerkbasisstations, speciaal ontworpen om die verbindingen snel, stabiel en minder storingsgevoelig te houden.

Waarom 5G voor spoorwegen speciale antennes vereist

In tegenstelling tot gewone mobiele netwerken moeten sporen systemen bedienen die met hoge snelheid door zeer uiteenlopende omgevingen bewegen. Langs veel trajecten is het radiopad tussen trein en basisstation vrij, maar in steden, stations en heuvelachtig gebied buigen en weerkaatsen gebouwen en andere obstakels de signalen. Die verstoringen veranderen de oriëntatie van de radiogolven — de polarisatie — wat signaalverlies kan veroorzaken als de antenne slechts in één richting gevoelig is. Tegelijkertijd levert het gebruik van hogere 5G-frequenties meer data, maar ook meer verlies door de lucht, waardoor elk basisstation zijn vermogen effectiever langs het spoor moet richten en interferentie met nabijgelegen publieke 5G-diensten moet vermijden.

Het richten van de bundel langs de sporen

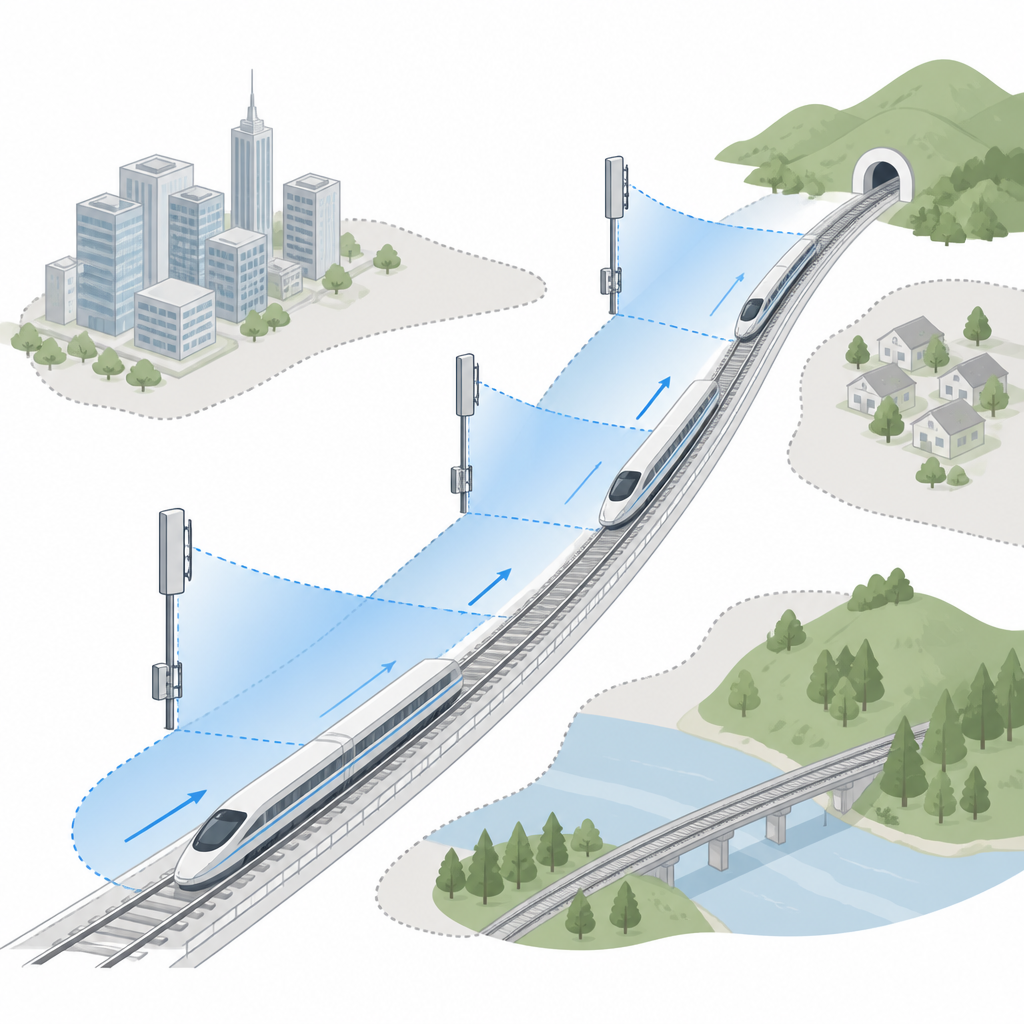

Conventionele spoorwegantennes gebruiken vaak zeer smalle 'potlood'-bundels die goed werken wanneer de trein precies daar rijdt waar de ontwerper het verwachtte, maar hun prestaties stortten in als het pad wordt geblokkeerd of de trein iets uit de as komt. De auteurs mikken in plaats daarvan op een 'waaier'-vormige bundel die smal is langs het spoor maar groot in de verticale richting. Deze vorm houdt vermogen geconcentreerd waar treinen zich bevinden, vermindert straling naar ongewenste gebieden en verdraagt nog steeds enige reflectie en verschuiving van het signaal in complexe stations- of stedelijke omgevingen. Het nieuwe ontwerp richt op een bundel van ongeveer zes graden breed horizontaal en rond veertig graden hoog verticaal, een combinatie die bereik en robuustheid biedt.

Hoe het compacte antennepaneel werkt

Om deze bundelvorm te bereiken, beginnen de onderzoekers met een plat metalen patch-antenne en herschikken zorgvuldig de interne patronen. Door deze in een hogere resonantiemodus te laten werken en centrale en zijsloten in de patch te frezen, creëren ze meerdere dicht bij elkaar gelegen 'virtuele' stralingsgebieden die samen hogere winst produceren terwijl ongewenste zijlobben worden beperkt. Vervolgens plaatsen ze twee van zulke structuren loodrecht op elkaar en roteren het geheel 45 graden zodat het paneel gevoelig is voor twee schuine polarisaties. Deze schuine dubbele polarisatie helpt het basisstation te blijven luisteren wanneer obstakels de oriëntatie van het signaal verdraaien. Ondanks deze interne verfijningen blijft het enkele element relatief dun en compact en levert het ongeveer 12,8 dBi winst, wat hoog is gezien zijn formaat.

Het bouwen van een spoorvolgende antenne-array

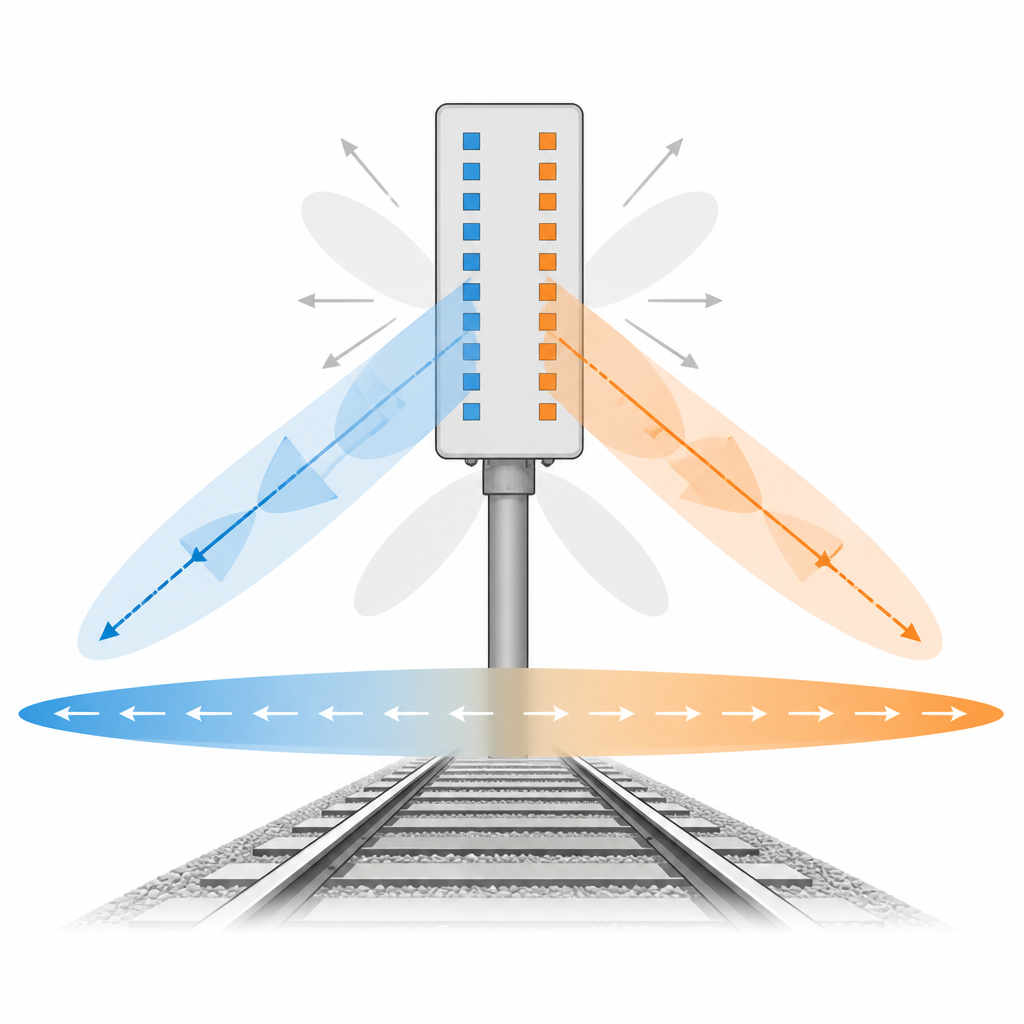

Vervolgens plaatsen het team zes van deze elementen naast elkaar om een lang, smal array-paneel te vormen. Omdat elk element al een gefocusseerde bundel produceert, kunnen ze de elementen verder uit elkaar plaatsen dan in typische arrays zonder last te krijgen van extra ongewenste bundels. Deze ruime afstand houdt het totale paneel op ongeveer een halve meter lengte terwijl de horizontale bundel wordt verscherpt tot ongeveer zes graden. Een speciaal ontworpen zesdelige vermogensverdeler zorgt ervoor dat elk element bijna identieke signaalsterkte en fase op beide polarisaties ontvangt, zodat de gecombineerde bundel schoon en stabiel blijft over de private 5G-band rond 4,7 GHz. Metingen in een anechoïsche kamer komen nauw overeen met computersimulaties en bevestigen het werkelijke gedrag van het ontwerp.

Gebalanceerde prestaties voor echte trajecten

De auteurs vergelijken hun antenne met eerdere dubbelgepolariseerde ontwerpen met een eenvoudige score die winst, bandbreedte en fysieke omvang combineert. Hun paneel bereikt het beste evenwicht: sterke signaalconcentratie, voldoende frequentiebereik om de private 5G-spoorband te dekken en een compact formaat geschikt voor plaatsing langs het spoor. Voor passagiers en exploitanten vertaalt dit zich in betrouwbaardere hoge-snelheidsverbindingen, betere dekking op lastige locaties en minder kans op interferentie met nabijgelegen netwerken. Kortom, het werk toont aan dat het zorgvuldig vormgeven van zowel bundel als polarisatie de volgende generatie 5G-spoorsystemen een steviger en efficiënter draadloos fundament kan geven.

Bronvermelding: Lee, JG., Han, Y. & Ahn, B.K. High gain and slant dual-polarized antenna for private 5G railway base stations. Sci Rep 16, 15102 (2026). https://doi.org/10.1038/s41598-026-45487-0

Trefwoorden: 5G spoorwegen, dubbelgepolariseerde antenne, waaierbundel-array, basisstationontwerp, draadloze dekking
