Benutting van vlinder-metamateriaalstructuren in een symmetrische stub-belaste microstrip MIMO-antenne voor geavanceerde biomedische en beveiligingstoepassingen

Slimmere scans voor gezondheid en veiligheid

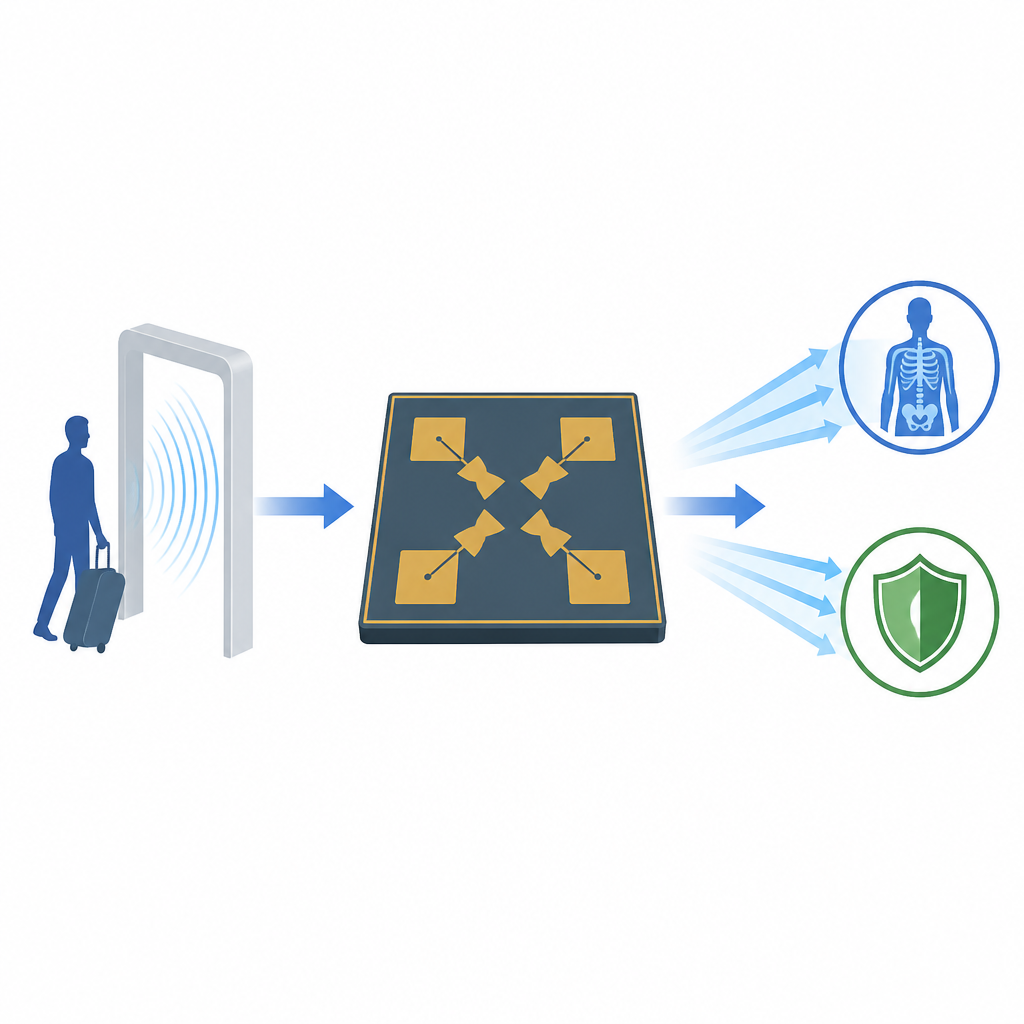

Ziekenhuizen en luchthavens kijken steeds vaker naar terahertzgolven om onder kleding of huid te kunnen kijken zonder röntgenstraling te gebruiken. Het bouwen van kleine antennes die deze ultrahoge frequenties duidelijk, veilig en via meerdere kanalen kunnen zenden en ontvangen is echter een grote uitdaging. Deze studie introduceert een compacte antenne op chipschaal die een vlindervormige interne structuur gebruikt om terahertzgolven te verscherpen, wat het aantrekkelijk maakt voor toekomstige medische beeldvormings- en beveiligingsscannerapparaten.

Waarom terahertzgolven belangrijk zijn

Terahertstraling bevindt zich tussen microgolven en infraroodlicht. Het kan door stoffen en sommige biologische weefsels dringen terwijl het de ioniserende effecten van röntgenstraling vermijdt. Die combinatie maakt het aantrekkelijk voor het ontdekken van verborgen objecten of subtiele veranderingen in huid en weefsel. De componenten die terahertzgolven beheersen zijn echter nog duur en beperkt. Veel bestaande antenneontwerpen zijn omvangrijk, moeilijk te integreren met elektronica en bieden slechts matige signaalsterkte en scheiding tussen kanalen. De auteurs willen deze nadelen overwinnen met een ontwerp dat zowel compact is als beter geschikt voor integratie op een chip.

Een kleine dual-band antenne bouwen

Het team ontwikkelt een multiple input, multiple output (MIMO) antenne die op twee terahertzfrequenties werkt, rond 3,8 en 6,4 terahertz. Ze stapelen een dunne laag silicium, met gunstige elektrische en thermische eigenschappen, met een geleidende laag zilver die is gevormd tot kleine rechthoekige patches. Deze patches fungeren als miniatuur zend- en ontvangstplaten. Door zorgvuldig de dikte en breedte van elke laag te kiezen, miniaturiseren de onderzoekers het apparaat tot tientallen micrometers terwijl het toch efficiënt kan werken op beide doelbanden. Computersimulaties sturen de exacte afmetingen zodat ongewenste reflecties worden geminimaliseerd en het grootste deel van het vermogen naar buiten wordt uitgestraald.

Vlinderstructuren die interferentie temmen

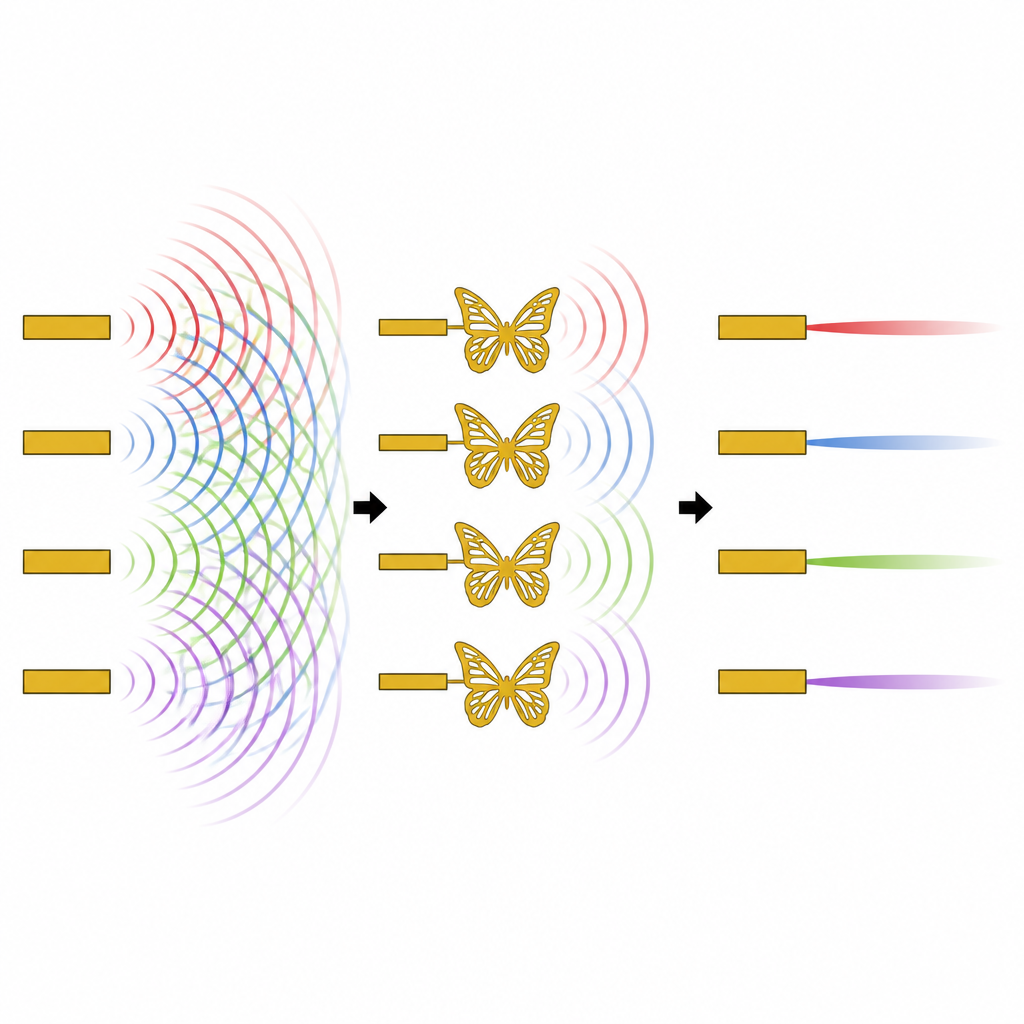

Een belangrijke innovatie is het toevoegen van een speciaal intern patroon tussen de antenne-elementen, beschreven als een vlindervormig metamateriaal. Metamaterialen zijn engineered rangschikkingen van kleine structuren die elektromagnetische golven op ongebruikelijke manieren kunnen buigen en filteren, wat in gewone materialen niet voorkomt. In dit ontwerp creëert het vlinderpatroon een soort stopband die ongewenste koppeling tussen naburige antenne-elementen blokkeert. Terwijl de structuur door meerdere ontwerpstappen wordt verfijnd, toont de gesimuleerde respons diepere, schonere resonanties op de twee werkfrequenties, hogere versterking en veel betere isolatie tussen kanalen. Dit betekent dat elk antenne-element informatie kan dragen met minder crosstalk, wat cruciaal is voor betrouwbare MIMO-operatie.

Prestaties op meerdere fronten testen

De auteurs evalueren hun antenne met verschillende maatstaven die direct verband houden met praktijksituaties in communicatie. Het apparaat bereikt winsten die dicht bij 9 decibel liggen in beide werkbanden, met stralingsefficiënties rond of boven 80 procent, wat aangeeft dat weinig vermogen als warmte wordt verspild. De isolatie tussen kanalen bereikt ongeveer 40 decibel, wat aantoont dat signalen op het ene pad zeer weinig invloed hebben op een ander. Andere in draadloze techniek gebruikte metrics, zoals envelope-correlation, mean effective gain en channel capacity loss, vallen allemaal in gunstige bereiken. Samen suggereren deze resultaten dat de antenne hoge datasnelheden en stabiele verbindingen kan ondersteunen terwijl interferentie en gereflecteerd vermogen laag blijven.

Wat dit betekent voor toekomstige apparaten

Voor leken laat dit werk zien hoe een zorgvuldig gevormd, vlinderachtig patroon op een siliciumchip kan helpen om schonere terahertzgolven te produceren in een zeer kleine ruimte. De combinatie van dual-band werking, hoge versterking en lage interferentie maakt de antenne een sterke kandidaat voor toekomstige draagbare medische monitors, contactloze beeldvormingsinstrumenten en compacte beveiligingsscanners. Hoewel verdere tests op het lichaam en in praktische systemen nog nodig zijn, wijst de studie op terahertzscanners en gezondheidssensoren die kleiner, efficiënter en gemakkelijker in alledaagse technologie te integreren zijn.

Bronvermelding: Vineetha, K.V., Madhav, B.T., Siva Kumar, M. et al. Leveraging butterfly meta material structures in a symmetric stub-loaded microstrip MIMO antenna for advanced biomedical and security applications. Sci Rep 16, 14977 (2026). https://doi.org/10.1038/s41598-026-45446-9

Trefwoorden: terahertzantenne, metamateriaal, MIMO, biomedische beeldvorming, beveiligingsonderzoek
