Analyse van waterdoorlatende gefragmenteerde zone in zwak gecementeerd overdekend gesteente rekening houdend met spanningsverzwakking van gesteente

Waarom scheuren boven steenkoolmijnen ertoe doen

In droge gebieden waar water schaars is, doen steenkoolmijnen meer dan alleen brandstof uit de ondergrond halen – ze kunnen ook verborgen scheuren openen die kostbaar grondwater afvoeren en plotselinge overstromingen in mijnschachten veroorzaken. Deze studie onderzoekt hoe deze fractuurzones zich uitbreiden boven een longwall-steenkoolmijn in westelijk China, waar het bovenliggende gesteente zwak en gemakkelijk beschadigbaar is. Door veldmetingen te combineren met geavanceerde computersimulaties tonen de auteurs aan dat gangbare technische methoden de hoogte van deze waterdragende scheuren kunnen onderschatten, met ernstige gevolgen voor zowel mijnveiligheid als lokale ecosystemen.

De verborgen paden voor water

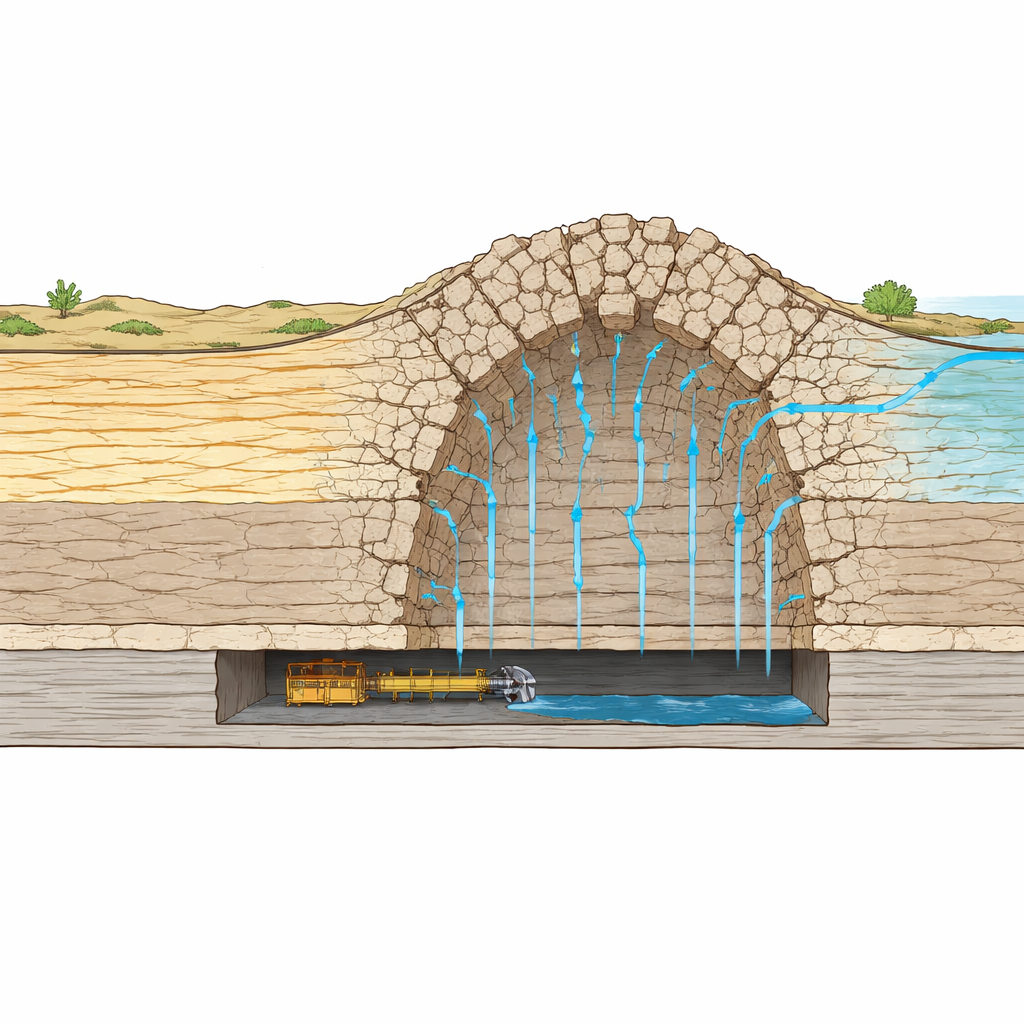

Wanneer een kolenzeem over een groot gebied wordt gewonnen, zakt het dakgesteente boven de lege ruimte in, buigt en breekt uiteindelijk. Dit proces creëert een “waterdoorlatende gefragmenteerde zone” – een kolom van onderling verbonden scheuren en openingen waardoor water kan stromen. In het Shendong-mijngebied van Binnen-Mongolië liggen de kolen onder los zand en zwak gecementeerd zandsteen en mudsteen. Eenmaal verstoord kunnen deze gesteenten uitgebreid scheuren, waardoor ondiepe waterhoudende lagen met de mijnholte worden verbonden. Die verbinding kan grondwater leegtrekken, plotselinge instromen van water en sediment in tunnels veroorzaken en oppervlakteproblemen verergeren zoals bodemerosie, verlies van vegetatie en verontreiniging van toch al beperkte watervoorraden.

Het meten van scheuren vanaf het oppervlak

Om vast te stellen hoe hoog de gefragmenteerde zone werkelijk reikt, boorden de onderzoekers twee verticale boorgaten: één boven onaangetast terrein en één boven het gewonnen gebied, of goaf. Tijdens het boren hielden ze bij hoeveel spoelvloeistof in het omringende gesteente weglekte en hoe het waterpeil in elk gat veranderde. In het onaangetaste gat bleef het verlies laag en constant, wat wijst op slechts spaarzame natuurlijke scheuren. In tegenstelling daarmee schoot het vloeistofverlies in het gewonnen gebied omhoog met duizenden keren zodra het boren een diepte van ongeveer 97 meter bereikte, en daalde het waterpeil plotseling naar de bodem van het gat, wat aantoont dat de boorkop een sterk gefragmenteerde en watergeleidende zone was binnengedrongen. Boorgatvideo’s bevestigden dit beeld: intact gesteente op ondiepe diepten maakte plaats voor dichte, kruislings lopende scheuren op grotere diepte. Uit deze waarnemingen werd de hoogte van de waterdoorlatende gefragmenteerde zone bepaald op ongeveer 142,6 meter boven het kolenlaag.

Waarom traditionele formules tekortschieten

Ingenieurs in China vertrouwen vaak op een oude empirische formule die de hoogte van de fractuurzone schat op basis van de winningdikte en een algemene beschrijving van de hardheid van het dakgesteente. Voor het bestudeerde kolenfront voorspelde deze vuistregel slechts ongeveer 41 meter fracturering – ver onder wat de boorgaten onthulden. Een reden is dat de formule voornamelijk is ontwikkeld op basis van oudere, hardere gesteentetypen in oostelijke koolvelden en niet de zwakkere, meer variabele gesteenten in westelijke bekkens weerspiegelt. Daardoor kan het gebruik van die formule in dergelijke omstandigheden een onterecht laag veiligheidsgevoel geven, met onderschatting van zowel het potentieel voor grondwaterverlies als het risico op waterinstroom in de mijnwerken.

Gesteenten die verzwakken naarmate ze vervormen

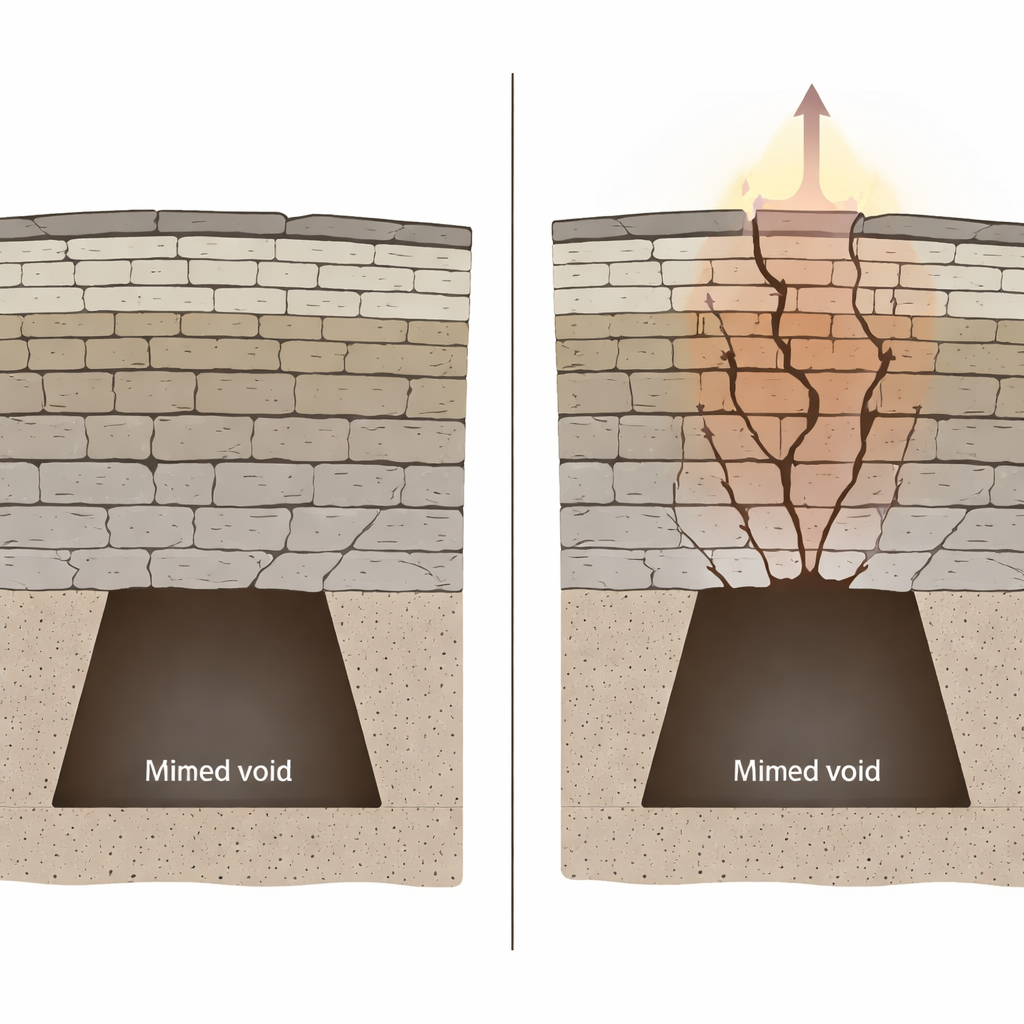

Om deze kloof te dichten, bouwden de auteurs een driedimensionaal numeriek model van de mijn met behulp van de distinct element-methode, die het overdekend gesteente weergeeft als interactieve blokken gescheiden door breukvlakken. Ze vergeleken twee manieren om gesteentegedrag te beschrijven: het standaard Mohr–Coulomb-model, dat ervan uitgaat dat gesteente eenmaal bij zijn pieksterkte gelijk blijft, en een spanningsverzwakkingsmodel, waarbij de sterkte geleidelijk afneemt naarmate vervorming zich ophoopt. Het verzwakkingsmodel vangt op hoe micro-scheurtjes groeien en bindingen binnen zwak gecementeerde gesteenten breken, waardoor ze na verloop van tijd cohesie en wrijving verliezen. Simulaties lieten zien dat beide modellen het algemene patroon van dakdoorzakking, instorting en scheurgroei reproduceerden, maar dat de details op belangrijke punten verschilden.

Het volledige bereik van schade zien

Met het constant-sterktemodel bleven faalzones grotendeels in het lagere dak en bereikte de gefragmenteerde zone slechts ongeveer 128,5 meter. In de spanningsverzwakkingssimulaties verzwakte het gesteente boven de goaf daarentegen geleidelijk zodra het begon te bezwijken, waardoor scheuren hoger en wijder konden uitbreiden. Eerder ontstane openingen in het dak sloten onder zetting, terwijl nieuwe breuken hogerop vormden, wat een hogere, meer continue waterweg creëerde. Dit model voorspelde een fractuurzonehoogte van 144,5 meter – binnen enkele meters van de boorgatmetingen en aanzienlijk hoger dan de schatting met Mohr–Coulomb. Gedurende de hele winning leverde het verzwakkingsmodel consequent grotere, realistischer beschadigde gebieden op, wat benadrukt hoe gevoelig scheurgroei is voor de wijze waarop gedrag na falen van het gesteente wordt behandeld.

Wat dit betekent voor water en veiligheid

Voor niet‑specialisten is de boodschap helder: in zwakke, waterhoudende gesteenten kan de scheurvorming boven een steenkoolmijn veel hoger reiken dan eenvoudige regels suggereren, vooral wanneer het gesteente blijft verzwakken nadat het aanvankelijk breekt. Modellen die deze verzwakking negeren, hebben de neiging te onderschatten hoe ver water omlaag in een mijn kan doordringen. Door veldgegevens nauwkeurig te benaderen biedt de spanningsverzwakkingsbenadering een betrouwbaarder uitgangspunt voor het bepalen van veilige winningsdiepten, het plannen van waterbeschermingsmaatregelen en het beoordelen van milieueffecten in droge gebieden waar grondwater zowel kostbaar als kwetsbaar is.

Bronvermelding: Xue, S., Wang, Q. & Song, Z. Analysis of water-permeable fractured zone in weakly cemented overburden considering rock strain-softening. Sci Rep 16, 10776 (2026). https://doi.org/10.1038/s41598-026-45413-4

Trefwoorden: steenkoolwinning, grondwater, gesteentefracturering, numerieke modellering, mijnwatergevaren
