Prestatie-evaluatie van superplasticizers in een een-delig geopolymeermortel

Schoonere gebouwen voor een opwarmende planeet

Beton is de ruggengraat van moderne steden, maar het cement dat het bij elkaar houdt brengt een grote klimaatkost met zich mee. Deze studie verkent een nieuw type laag-koolstof poeder met ‘gewoon water toevoegen’ dat in veel toepassingen gewoon cement zou kunnen vervangen. Door het recept aan te passen met speciale stroomeigenschappen verbeterende poeders, tonen de onderzoekers aan dat het mogelijk is een groenere bindmiddel te maken die op de bouwplaats makkelijker te verwerken is, sterk genoeg voor constructiewerk en goedkoper dan het huidige standaardcement.

Van fabriekafval naar bouwstenen

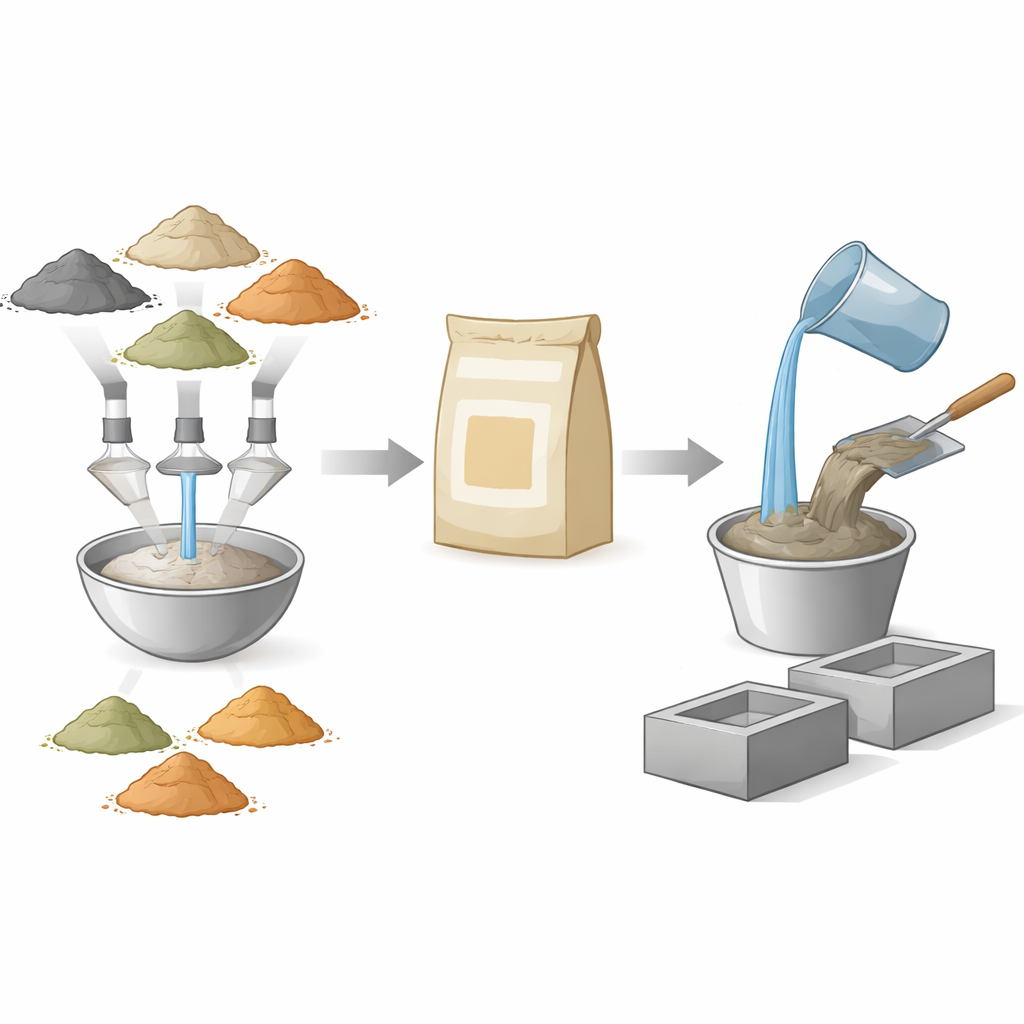

In plaats van te leunen op vers gebrand kalksteen bouwt het team zijn bindmiddel uit industriële reststromen: gemalen hoogovenslak uit de staalproductie, samen met van nature voorkomende diatomeeënaarde en veldspaat. Deze poeders worden geactiveerd met vaste natriumzouten zodat ze, wanneer er water wordt toegevoegd, een hard steenachtig netwerk vormen dat bekendstaat als een geopolymeer. Cruciaal is dat alle ingrediënten droog in de fabriek worden gemengd. Op de bouwplaats hoeven arbeiders alleen water toe te voegen, net zoals bij het mengen van een zak conventionele droge mortel. Deze ‘one-part’-benadering vermijdt het hanteren van agressieve vloeibare chemicaliën, vereenvoudigt de logistiek en is beter geschikt voor grote of afgelegen projecten.

Een stijve mix laten vloeien als vers beslag

Een groot obstakel voor geopolymeren is dat ze vaak dik zijn en moeilijk te plaatsen. Om dit aan te pakken testten de onderzoekers twee poedervormige superplasticizers—chemische hulpstoffen die veel worden gebruikt om beton vloeiender te maken zonder extra water toe te voegen. Eén gebaseerde op gesulfoneerd naftaleenformaldehyde (SNF) en de andere een moderner polycarboxylaatether (PCE) werden in de droge binder gemengd in doses tussen 0,5% en 2,5% van het poeder. Vervolgens maten ze hoe gemakkelijk de verse mortel zich verspreidde op een vloeitafel en hoe lang het duurde voordat hij uithardde. Met slechts 1% SNF verspreidde de mix bijna drie keer verder dan de versie zonder additieven, waardoor de vloei vergelijkbaar werd met gewone Portlandcementmortel, terwijl de verhardingstijd slechts licht werd vertraagd.

Sterkte en taaiheid die het gewone cement evenaren

Het team stortte kleine blokken en balken om druk-, buig- en treksterktes over 7 en 28 dagen te testen, en gebruikte niet-destructieve middelen zoals ultrageluidpulsen en terugslaghamers om de interne kwaliteit te onderzoeken. De uitschieter was opnieuw de mix met 1% SNF: de 28-daagse druksterkte bereikte ongeveer 54 megapascal, ruwweg 15% hoger dan hetzelfde geopolymeer zonder additieven en duidelijk boven de 43 megapascal benchmark voor een veelgebruikt structureel cementklasse. Buig- en treksterkten stegen ook licht, en ultrasone metingen toonden een dichtere, gelijkmatiger binnenkant. Bij hogere SNF-gehaltes begon de sterkte te dalen, wat suggereert dat voorbij een optimale dosering overdispersie extra poriën en microbarsten creëert. In scherp contrast verloren alle mengsels met PCE sterkte—tot bijna de helft bij de hoogste dosis—en vertoonden lagere ultrasoonsnelheden en terugslagwaarden, wat wijst op een zwakkere, meer poreuze matrix.

Inzoomen op waarom de ene hulpstof werkt en de andere faalt

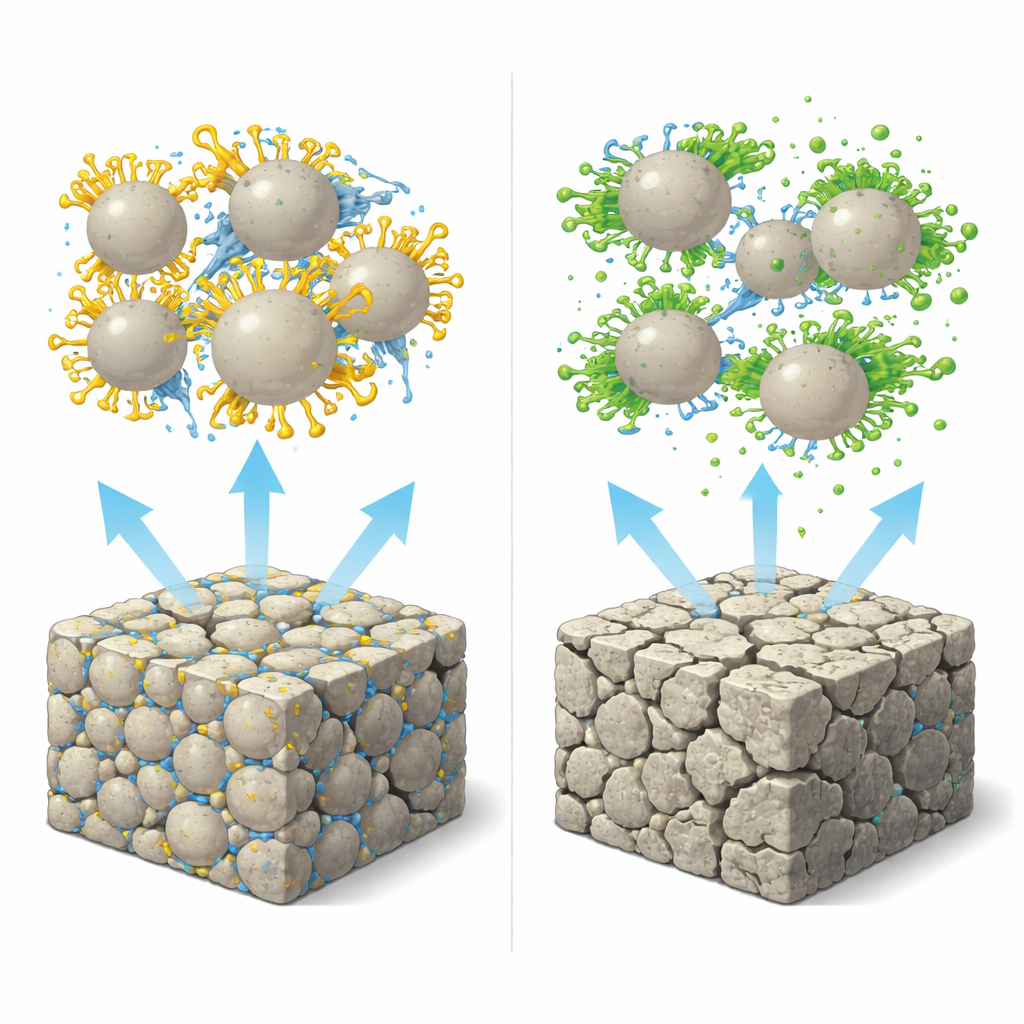

Om de chemie achter deze prestatieverschillen te begrijpen onderzochten de onderzoekers hoe de additieven zich gedroegen in de sterk alkalische geopolymeerse omgeving. Metingen van oppervlaktelading (zeta-potentiaal) en koolstofgehalte in oplossing toonden aan dat SNF zich sterk aan de reactieve deeltjes hechtte, wat een goede dispersie bevorderde. Infraroodspectroscopie bevestigde dat de sleutelfunctionele groepen van SNF intact bleven in het bijtende mengsel. Daarentegen droeg PCE een sterkere negatieve lading die het ervan weerhield aan de reeds negatieve deeltjes te kleven, en brak zijn moleculaire structuur deels af in de alkaline oplossing. Röntgendiffractie en elektronenmicroscopie ondersteunden dit: de met SNF gemodificeerde mortels vormden een continu, gelrijk netwerk met relatief weinig holtes, terwijl PCE-mengsels gefragmenteerde gels, ongereageerde korrels en veel poriën vertoonden.

Lagere kosten en een pad naar groener bouwen

Omdat het sterk leunt op goedkope bijproducten en bescheiden hoeveelheden chemische activators en SNF, werd geschat dat de geoptimaliseerde een-delige geopolymeerbinder 16–25% minder kost per kilogram dan standaard Portlandcement, terwijl de sterkte gelijk bleef of beter was. Tegelijkertijd vermijdt het de energie-intensieve klinkerovens die de koolstofvoetafdruk van cement aandrijven. De studie laat zien dat, met de juiste poedervormige hulpstof en zorgvuldige dosering, droge-mix geopolymeren sterk, verwerkbaar en praktisch genoeg kunnen worden voor echte bouwplaatsen—en zo een schonere, betaalbaardere manier bieden om het beton te maken waarop onze infrastructuur vertrouwt.

Bronvermelding: Poojalakshmi, E.S., Nagarajan, P., Sudhakumar, J. et al. Performance evaluation of superplasticizers in one part geopolymer mortar. Sci Rep 16, 10892 (2026). https://doi.org/10.1038/s41598-026-45408-1

Trefwoorden: geopolymeercement, laag-koolstofbeton, superplasticizer, bouwmaterialen, industriële bijproducten
