Karakterisering van de signaal-ruisverhouding van 2-fotonmicroscopen

Waarom afbeeldingshelderheid in microscopen belangrijk is

De moderne biologie steunt op microscopen die diep in levend weefsel kunnen kijken zonder te snijden of te kleuren. Twee-fotonmicroscopen zijn populair voor dit werk omdat ze honderden micrometers onder het oppervlak kunnen waarnemen. Maar niet alle microscopen leveren beelden met dezelfde helderheid. Deze studie stelt een praktische vraag die veel laboratoria bezighoudt: hoe kunnen we eerlijk meten hoe “schoon” of ruisig beelden zijn, en hoe presteert een op maat gebouwde microscoop ten opzichte van commerciële systemen?

Kijken naar signaal versus ruis

De auteurs richten zich op de signaal-ruisverhouding, of SNR, die de nuttige beeldinformatie vergelijkt met de willekeurige ruis die fijne details verbergt. In een ideale situatie is de belangrijkste ruisbron de willekeurige aankomst van lichtdeeltjes, een statistisch effect dat een harde fysieke grens oplegt. Het team legt uit hoe deze grens afhangt van het aantal fotonen dat de detector bereikt, hoe efficiënt ze in een elektrisch signaal worden omgezet, en hoe lang elke pixel licht mag verzamelen. Onder deze voorwaarden groeit de SNR alleen met de wortel van het aantal gedetecteerde fotonen, wat betekent dat simpelweg het vermogen verhogen of langer wachten afnemende meeropbrengsten geeft.

Hoe elektronica de beeldkwaliteit vormgeeft

In een twee-fotonmicroscoop worden zeer zwakke lichtflitsen eerst opgevangen door lichtgevoelige buizen en vervolgens door versterkingselektronica in meetbare spanningen omgezet. De studie toont aan dat deze elektronica de beeldkwaliteit op manieren stilletjes kan veranderen die van buitenaf niet duidelijk zijn. Als de versterkingsfactor te hoog wordt ingesteld, bereikt het helderste deel van het beeld een plafond, waardoor verschillende felle regio’s er hetzelfde uitzien en de verwachte relatie tussen gemiddelde helderheid en ruis vervormd raakt. De auteurs gebruiken plots van ruis versus signaal om het veilige “lineaire” gebied te identificeren waar het systeem voorspelbaar werkt en om te signaleren wanneer verzadiging de data begint te vervormen.

Verborgen gladstrijking en de scherpte-afweging

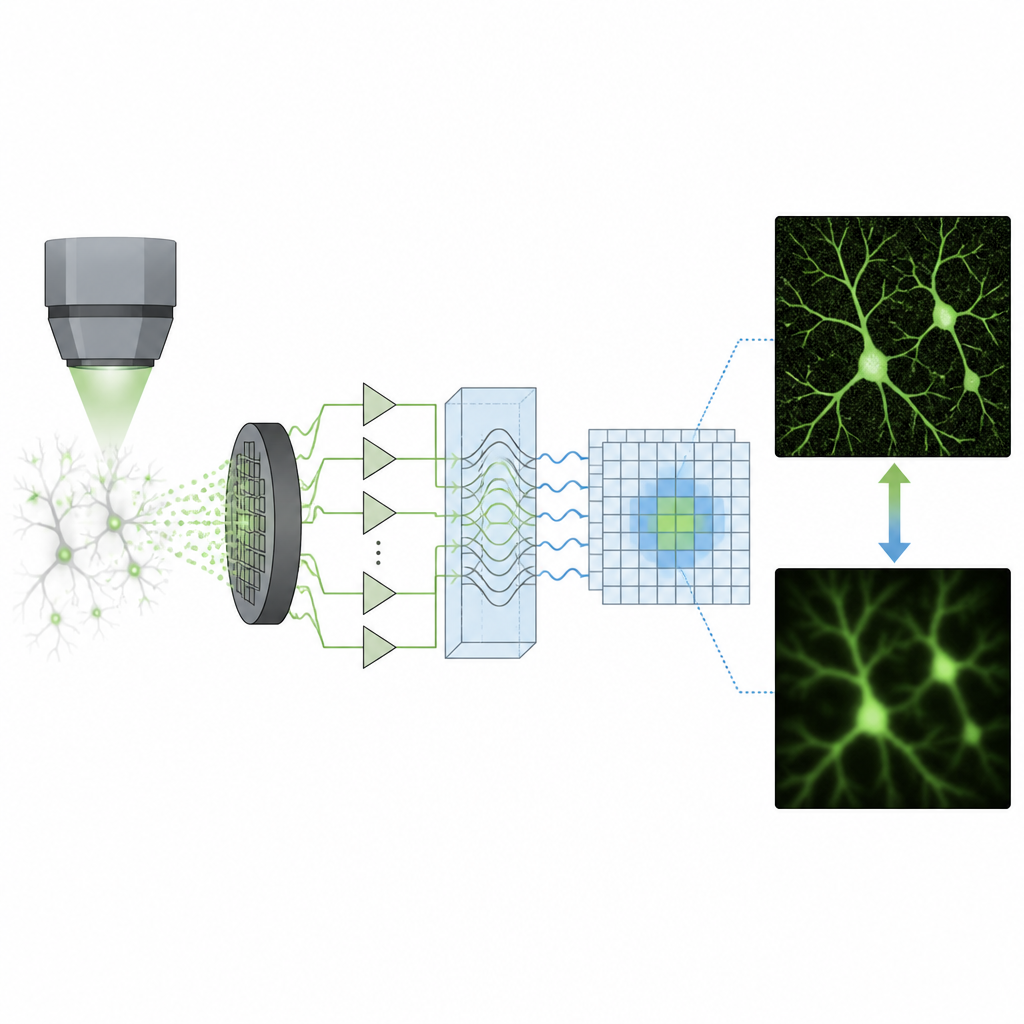

Een belangrijke bevinding is dat de snelheid van de versterkers ook telt. Wanneer de elektronica het tempo van zeer snelle scans niet bijhoudt, middelen ze feitelijk informatie van meerdere naburige pixels samen langs de scanrichting. Deze stille middelen verhoogt de SNR omdat fluctuaties worden uitgevlakt, maar vervaagt ook kleine structuren. Door te analyseren hoe vergelijkbaar naburige pixels zijn, laten de onderzoekers zien dat systemen met beperkte elektronische bandbreedte beter kunnen lijken te presteren wat SNR betreft, simpelweg omdat ze ruimtelijke details hebben opgeofferd. Ze bootsen dit effect zelfs na door bewust pixels in software te middelen, waarmee ze bevestigen dat een groot deel van het schijnbare voordeel voortkomt uit deze gladstrijking en niet uit werkelijk superieure detectie.

Op maat versus commercieel

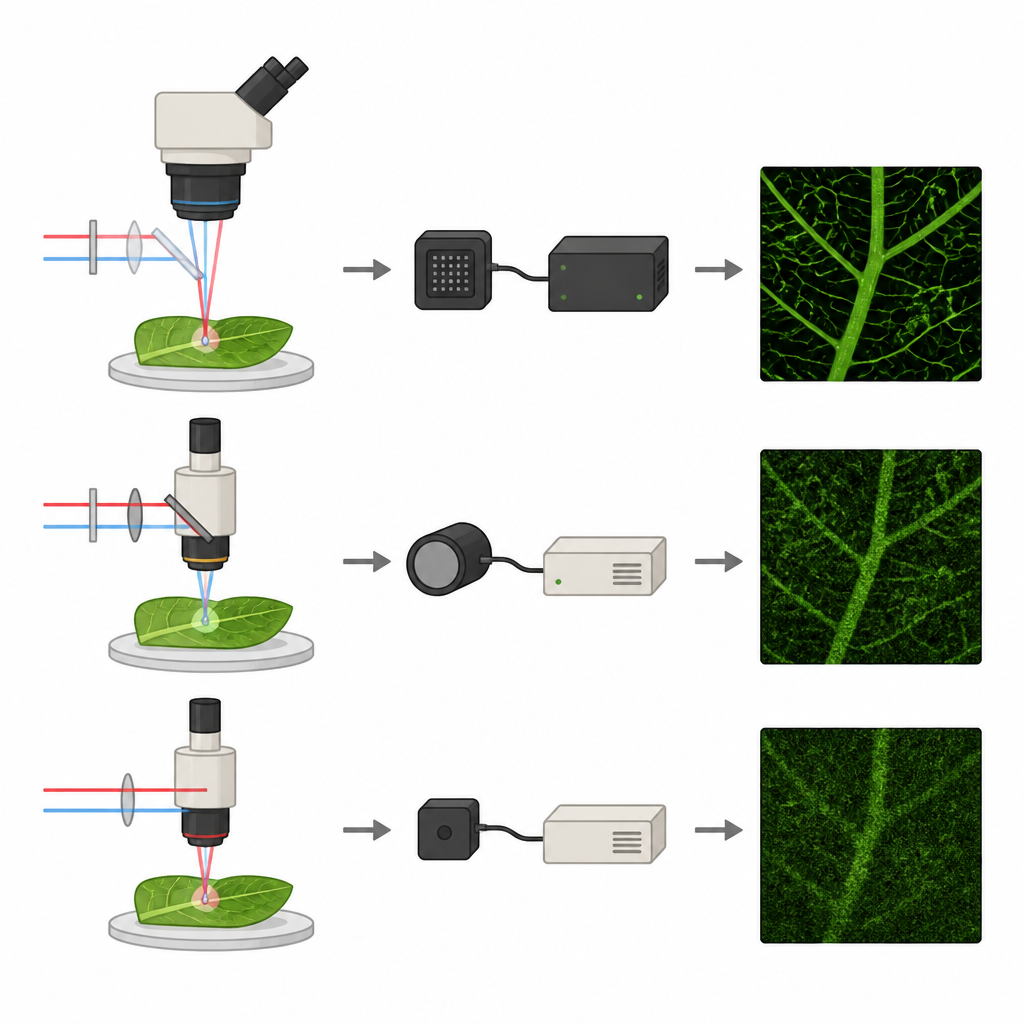

Om te zien hoe hun zelfgebouwde twee-fotonmicroscoop zich verhoudt tot bekende commerciële instrumenten, maken de onderzoekers beelden van hetzelfde robuuste plantmonster op elk systeem onder gelijkgestelde condities. Ze passen laservermogen en lenskenmerken aan zodat het weefsel vergelijkbare lichtniveaus ervaart en gebruiken zowel pixelgebaseerde als volledige-beeldmaatregelen van SNR. Eén commercieel systeem levert een iets hogere SNR maar toont duidelijk de kenmerkende strepen die sterke pixelmiddeling langs de snelle scanlijn onthullen. Het andere commerciële systeem vermijdt dergelijke middeling en behoudt scherpte, maar toont een lagere SNR, waarschijnlijk door kortere pixelkijktijden en elektronische instellingen die de detectorversterking stoppen voordat het optimale werkpunt is bereikt.

Wat dit betekent voor alledaagse beeldvorming

Voor niet-specialisten is de belangrijkste conclusie dat een “schoon” ogend beeld niet altijd beter is, zeker niet als die gladheid voortkomt uit verborgen vervaging in de hardware. De auteurs tonen aan dat een zorgvuldig ontworpen zelfgebouwde microscoop de signaalkwaliteit kan evenaren of overtreffen van commerciële instrumenten terwijl fijne details behouden blijven, mits detector en versterker worden gekozen en afgesteld met zowel bandbreedte als verzadiging in gedachten. Ze bieden ook praktische analysemethoden die elk laboratorium kan gebruiken om de gezondheid van hun microscopen in de loop van de tijd te monitoren, naast meer gebruikelijke controles van scherpte en velduniformiteit.
