Dynamische analyse van lump-, breather-, M‑vormige en andere golfprofielen die voortbewegen in een niet-lineaire PDE die niet-lineaire laagdoorlaat elektrische transmissielijnen beschrijft

Waarom vreemde golven in draden ertoe doen

Moderne communicatie- en energiesystemen vertrouwen op elektrische signalen die over lange afstanden moeten reizen zonder hun vorm te verliezen. Dit artikel onderzoekt hoe ongewone signaalpatronen zich kunnen voortbewegen door een speciaal soort schakeling die een niet-lineaire laagdoorlaattransmissielijn wordt genoemd. Door deze patronen te begrijpen, kunnen ingenieurs schakelingen ontwerpen die data en energie betrouwbaarder verzenden, zelfs wanneer signalen sterk, snel en vatbaar voor vervorming zijn.

Van eenvoudige circuitonderdelen naar rijk golfgedrag

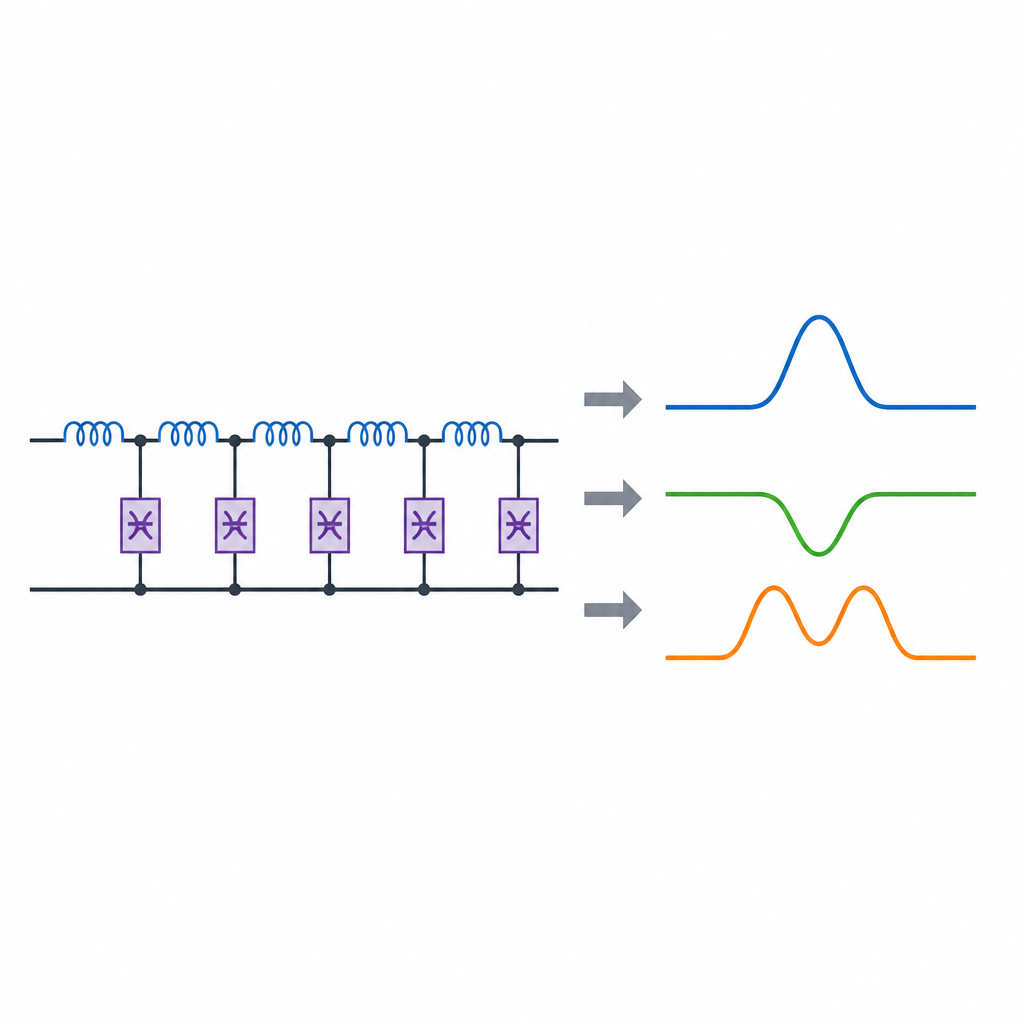

De studie begint in een vertrouwde opzet uit de basis elektronica: een lange keten van identieke eenheden, elk bestaande uit een seriespoel en een condensator naar massa. De wending is dat de condensator niet gewoon is; zijn capaciteit hangt af van de aangelegde spanning. Met de gebruikelijke stroom- en spanningsregels van Kirchhoff schrijven de auteurs eerst een discrete vergelijking voor hoe de spanning van de ene eenheid naar de volgende verandert. Vervolgens nemen ze aan dat de eenheden dicht opeengepakt zijn, waardoor de keten een continu medium wordt en de discrete vergelijking wordt vervangen door een niet-lineaire partiële differentiaalvergelijking die beschrijft hoe spanningsgolven zich langs de lijn voortbewegen.

Hoe evenwicht zelfgevormde signalen creëert

In deze nieuwe vergelijking veroorzaken de spoelen dispersie, wat een puls doet uitspreiden, terwijl de spanningsafhankelijke condensatoren niet-lineariteit inbrengen, wat de puls kan afkanten of concentreren. Wanneer deze twee neigingen in balans zijn, ondersteunt het systeem speciale golven die hun vorm behouden tijdens het reizen. Daartoe behoren solitonen, die zich gedragen als eenzame pulsen, en andere gelokaliseerde structuren zoals lumps, breathers en kink‑achtige golven. Het artikel richt zich op het exact wiskundig opschrijven van deze golven, en verandert de tamelijk abstracte vergelijking in een catalogus van concrete signaalvormen die in principe op zulke lijnen kunnen bestaan.

Een gereedschapskist om vele golfvormen te bouwen

Om deze verscheidenheid aan golven te ontdekken, gebruiken de auteurs een krachtige methode die bekendstaat als de Hirota bilineaire transformatie. Ze veronderstellen eerst dat de spanning zich gedraagt als een voortbewegende golf die afhangt van één gecombineerd variabele opgebouwd uit ruimte en tijd. Dit reduceert de oorspronkelijke vergelijking tot een beter hanteerbare gewone differentiaalvergelijking. Vervolgens drukken ze de oplossing uit via een hulpfunctie en plaatsen systematisch verschillende proefvormen voor deze functie, met combinaties van exponentiële, trigonometrische en hyperbolische functies en eenvoudige polynomen. Met behulp van computeralgebra identificeren ze parameterkeuzes die aan de vergelijking voldoen en zodoende vele families van exacte oplossingen genereren.

Van enkele pulsen tot M‑vormige en ademende golven

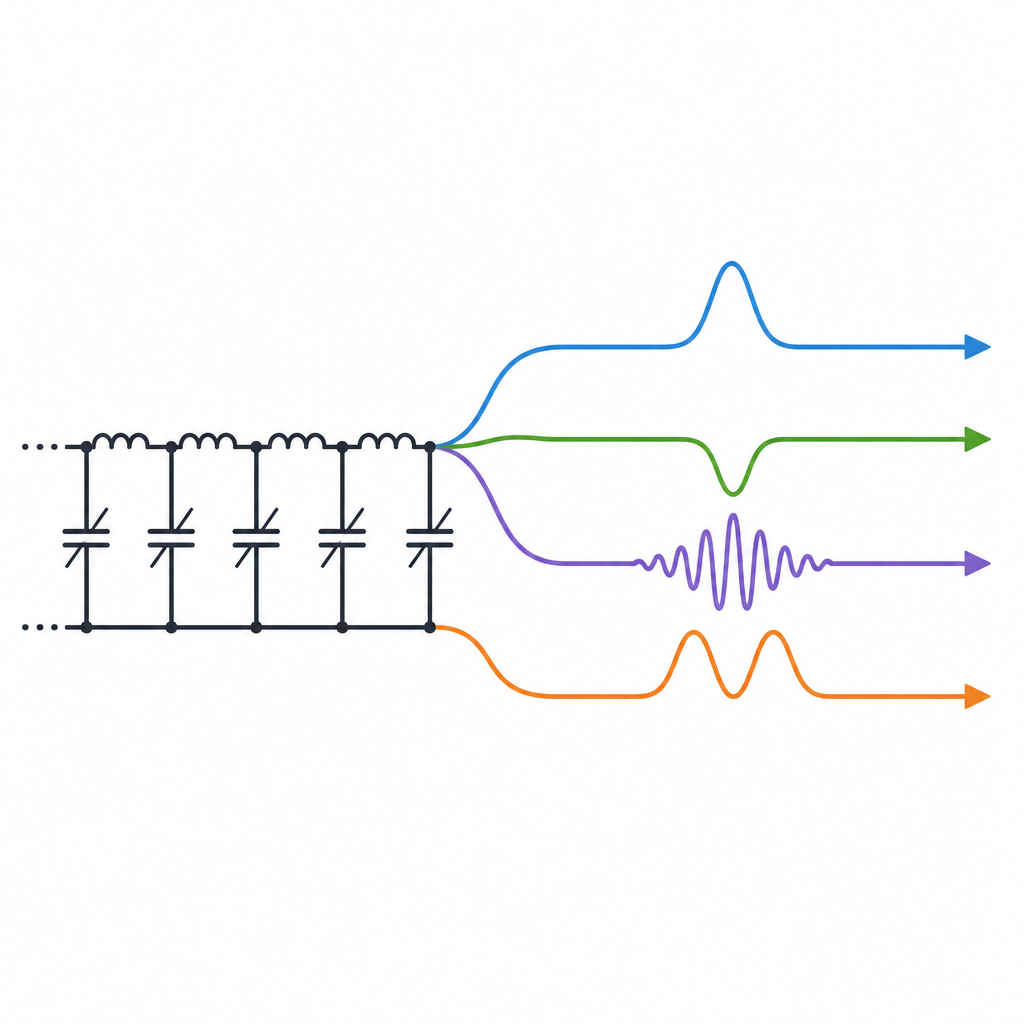

De resulterende stamboom van golven is verrassend rijk. De auteurs vinden meerdere golfpatronen die overeenkomen met energielumps geconcentreerd in kleine regio’s, zowel in heldere (gepiekt) als donkere (ingedoken) vormen. Ze krijgen periodieke lump‑golven die zich in ruimte en tijd herhalen, en kruisende kink‑golven die lijken op vloeiende stappen of overgangen tussen twee spanningsniveaus. Breather‑golven oscilleren op hun plaats terwijl ze gelokaliseerd blijven, als een puls die ritmisch zwelt en krimpt. Gemengde golven combineren kenmerken van lumps en breathers. Bijzonder opvallend zijn de M‑vormige golven, waarbij de spanningsprofiel één of twee scherpe pieken vormt gescheiden door dalen, soms verbonden met kink‑achtige stappen. Door deze oplossingen driedimensionaal te plotten, samen met contouraanzichten van boven en eenvoudige tweedimensionale doorsneden, laat de studie zien hoe energie op vele gestructureerde manieren langs de lijn georganiseerd en getransporteerd kan worden.

Waarom deze patronen bruikbare ideeën zijn

Hoewel het werk theoretisch is en geen fysiek circuit bouwt, biedt het resultaten die een gedetailleerde kaart geven van welke soorten zelfgevormde elektrische signalen een niet‑lineaire laagdoorlaatlijn kan ondersteunen. Weten dat zulke lijnen stabiele pulsen, inkepingen, ademende pakketten en M‑vormige patronen kunnen herbergen helpt ontwerpers nadenken over hoe informatie te coderen, hogesnelheidsdata te beheren of energie te routeren zonder onnodig verlies of vervorming. Kortom, het artikel vertaalt een complex circuitmodel naar een helder beeld van mogelijke voortbewegende signaalvormen en legt daarmee de basis voor toekomstige numerieke studies en experimentele ontwerpen die deze golven in echte communicatie‑ en signaalverwerkende systemen zouden kunnen benutten.

Bronvermelding: Baber, M.Z., Shafee, A., Ceesay, B. et al. Dynamical analysis of lump, breather, M-shaped and other wave profiles propagating in a nonlinear PDE describing the nonlinear low-pass electrical transmission lines. Sci Rep 16, 14942 (2026). https://doi.org/10.1038/s41598-026-45214-9

Trefwoorden: niet-lineaire transmissielijn, solitongolven, breathergolven, signaalpropagatie, elektrische schakelingen
