Niet-lineair trillingsgedrag van zelfvoorzienende CNT-nanobalken onder thermo-magnetische velden: inzichten in oppervlakte-energie voor geavanceerde sporttoepassingen

Slimmere uitrusting voor sneller en veiliger spel

Moderne sportuitrusting bestaat niet meer alleen uit metaal, plastic en schuim. Ontwerpers verwerken nu piepkleine bouwstenen genaamd koolstofnanobuisjes om rackets, fietsframes en helmen lichter, sterker en responsiever te maken. Deze studie onderzoekt hoe deze op nanobuisjes gebaseerde onderdelen trillen wanneer ze worden geraakt, gebogen of geschud, en hoe warmte en magnetische velden kunnen worden gebruikt om die beweging bij te stellen voor betere prestaties en bescherming op het veld of de baan.

Kleine balken verborgen in sportuitrusting

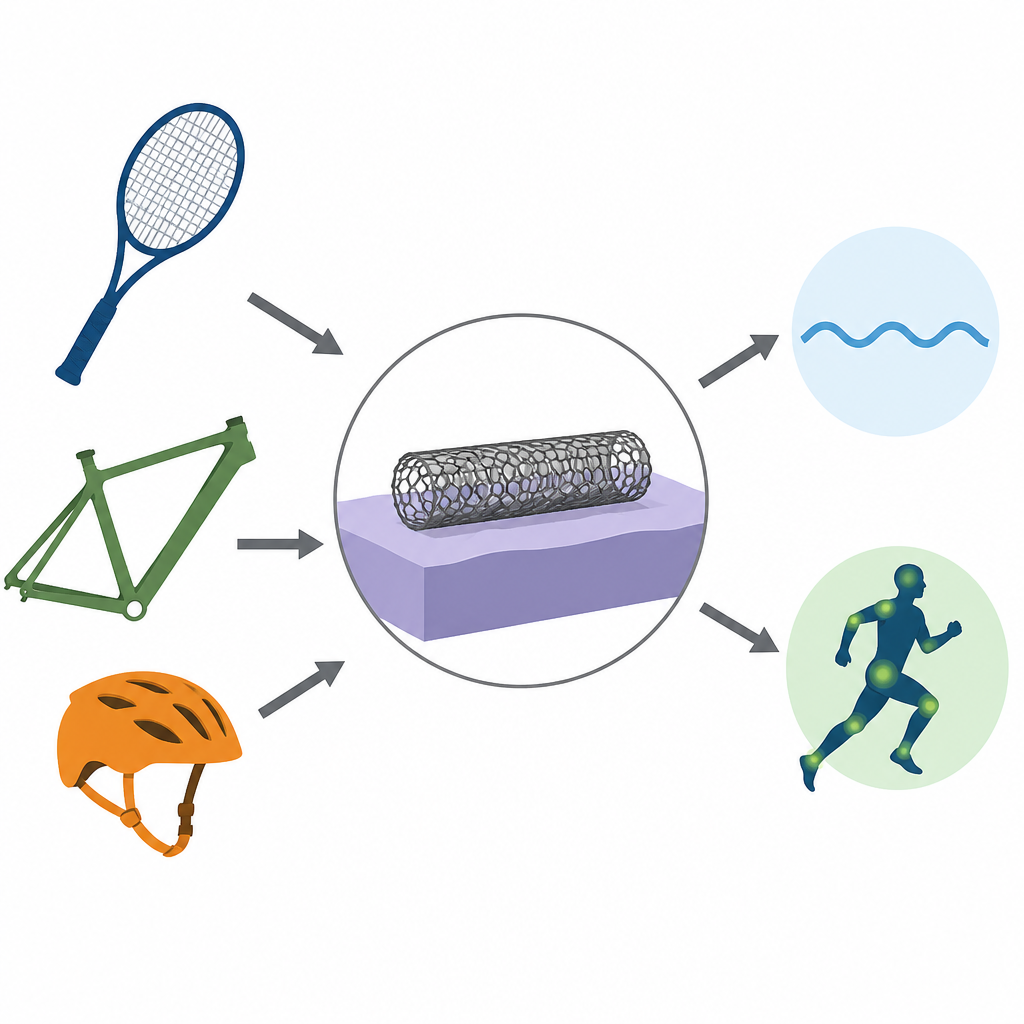

De auteurs richten zich op nanobuis-"balken" van slechts miljardaarden meters dik die in sportuitrusting ingebed kunnen worden. Wanneer een tennisracket een bal raakt of een wielrenner een hobbel tegenkomt, buigen en trillen deze balken. Omdat hun oppervlak in verhouding tot hun volume enorm is, is het gedrag van hun buitenlaag van grote invloed. De studie behandelt elke nanobuis als een slanke balk met een speciale oppervlaktelaag die extra energie en spanning kan opslaan, gewikkeld rond een meer gewone binnenkern. Dit gelaagde beeld laat de onderzoekers zien hoe de oppervlakte helpt of tegenwerkt bij schokabsorptie en stijfheid op zeer kleine schaal.

Hoe het team beweging en controle modelleerde

In plaats van volledige producten te testen, bouwden de onderzoekers een gedetailleerd wiskundig model van een enkele nanobalk die rust op een zachte, rubberachtige ondersteuning. Ze beschreven hoe de balk buigt, hoe de zachte basis beweging dempt en hoe warmte en magnetisme de effectieve stijfheid veranderen. Met methoden die de beweging in eenvoudige trillingpatronen ontleden en volgen hoe die in de tijd evolueren, leidden ze compacte vergelijkingen af die invoerkracht, frequentie en trillingsgrootte koppelen. Deze vergelijkingen laten zien hoe de balk een "zelfvoorzienend" ritme kan vertonen, waarbij hij eenmaal verstoord uit zichzelf blijft oscilleren, evenals plotselinge sprongen tussen rustige en sterk trillende toestanden wanneer de aandrijffrequentie langzaam wordt veranderd.

Regelaars waar ingenieurs aan kunnen draaien

Het team onderzocht vervolgens hoe verschillende ontwerpinstellingen het trillingslandschap veranderen. Het variëren van de oppervlakte-eigenschappen van de nanobuis, die afhangen van de kristaloriëntatie, kan de balk flexibeler of stijver maken; één richting ([111]) produceerde merkbaar kleinere beweging dan een andere ([100]) bij dezelfde belasting. Hogere temperatuur maakte de trilling doorgaans meer niet-lineair en verhoogde de piekamplitudes, terwijl ook een tweede gesloten lus in de frequentierespons ontstond die een andere mogelijke bewegingsstaat aangeeft. Het aanpassen van de amplitude van de aandrijfkracht kon ertoe leiden dat deze lus samensmolt met de hoofdvertakking en verdween, waardoor de respons versimpelde tot een enkele curve met een duidelijk sprongpunt.

Rol van grootte, vorm, ondersteuning en magneetveld

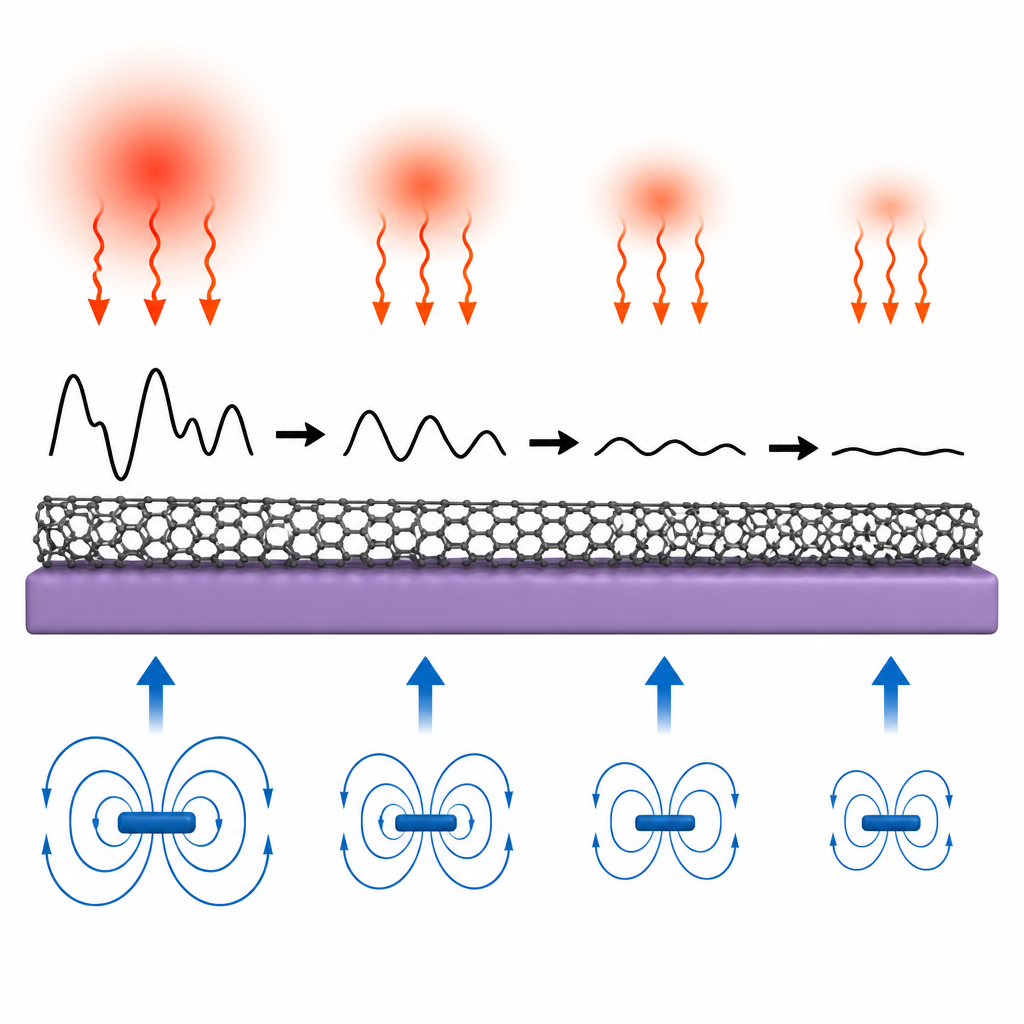

De auteurs varieerden ook de balklengte, de breedte-dikteverhouding en de details van de zachte ondersteunende laag. Langere balken bereikten hogere piekresponsen maar vertoonden minder uitgesproken voorwaartse-sprong-gedrag, omdat uitrekken langs hun lengte een sterke verstevigende werking toevoegt. Het breder maken van de doorsnede vergrootte de invloed van de oppervlaktelaag, verlengde het gesloten gebied van de respons en versterkte niet-lineair gedrag. De zachte fundering droeg zowel lineaire als niet-lineaire demping bij; het afstemmen van deze twee dempingstypen kon ofwel de open en gesloten gebieden van de respons scheiden of ze laten samensmelten tot één. Ten slotte maakte het toepassen van een sterker magneetveld het systeem over het algemeen meer als een eenvoudige, voorspelbare veer door de effectieve stijfheid te vergroten en extreme niet-lineaire uitslagen te dempen.

Wat dit betekent voor toekomstige sportuitrusting

Voor niet-specialisten is de kernuitkomst dat kleine aanpassingen in materiaalkeuze, geometrie, temperatuur, magneetveld en ondersteunende eigenschappen kunnen worden gebruikt om te sturen hoe op nanobuis gebaseerde onderdelen trillen bij impact. Door het model als een ontwerpkader te lezen, kunnen ingenieurs combinaties selecteren die plotselinge sprongen in trillingen vermijden, energiedissipatie maximaliseren waar bescherming nodig is, of het "gevoel" van een racket of frame afstemmen op een specifieke atleet. Kortom, de studie vertaalt complexe nanoschaal trillingfysica naar praktische richtlijnen voor het maken van lichtere, duurzamere en comfortabelere sportuitrusting die schokken en trillingen stilletjes beheert.

Bronvermelding: Hadj Lajimi, R., Hajlaoui, K., Mostafa, L. et al. Nonlinear vibration behavior of self-sustaining CNT nanobeams under thermo-magnetic fields: surface energy insights for advanced sports applications. Sci Rep 16, 15070 (2026). https://doi.org/10.1038/s41598-026-45044-9

Trefwoorden: koolstofnanobuisjes, sportuitrusting, trillingsregeling, nanobalkdynamica, thermo-magnetisch veld
