Verbeterde regeling van continu geroerde tankreactor met tweegroeps-PID aangedreven door Kirchhoff-wettenalgoritme

Chemische reacties op een veilig spoor houden

Chemische installaties vertrouwen op grote geroerde tanks waarin reacties continu plaatsvinden om brandstoffen, geneesmiddelen en hoogwaardige chemicaliën te produceren. In deze tanks kunnen zelfs kleine temperatuurschommelingen vlotte productie veranderen in verspilde materialen of, in extreme gevallen, gevaarlijke runaway-verschijnselen. Dit artikel onderzoekt een nieuwe manier om zulke reactors op precies de juiste temperatuur te houden door een vertrouwde industriële regelaar te combineren met een ongewone hulp: een algoritme geïnspireerd op hoe elektrische stromen zich door een circuit bewegen.

Waarom reactortemperatuur zo moeilijk te beteugelen is

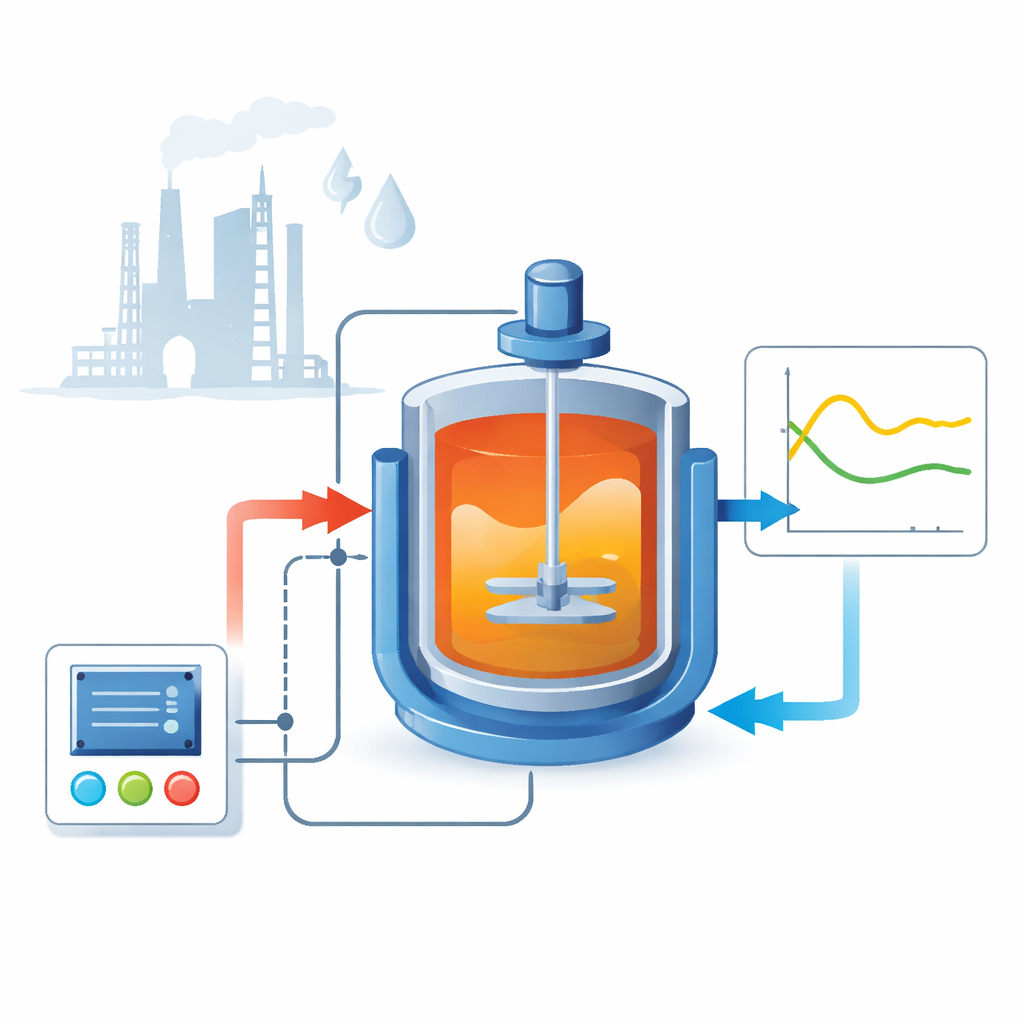

In een continu geroerde tankreactor (CSTR) stromen verse grondstoffen continu naar binnen terwijl producten naar buiten stromen, terwijl een menger roert en een omliggende jas warmte toevoegt of afvoert. Omdat de hier bestudeerde reactie warmte afgeeft, versnelt het opwarmen van het mengsel de reactie, wat nog meer warmte oplevert. Deze terugkoppeling kan ertoe leiden dat de reactor tussen meerdere bedrijfsomstandigheden schakelt of naar gevaarlijke temperaturen afbuigt. Tegelijkertijd zijn er vertragingen tussen het aanpassen van de koeljas en het zien van het effect in de tank. Deze kenmerken maken de reactor sterk niet-lineair en moeilijk te regelen met traditionele middelen.

Een slimmer tintje aan een klassieke regelaar

De meeste industriële installaties gebruiken PID-regelaars, die een klep of verwarming aanpassen op basis van hoe ver de temperatuur van de setpoint afwijkt, hoe lang die afwijking bestaat en hoe snel de temperatuur verandert. Een flexibeler variant, de tweegroeps-PID (2DOF-PID), laat ingenieurs afzonderlijk afstemmen hoe agressief het systeem een nieuwe setpoint volgt en hoe rustig het storingen afwijst. Die extra vrijheid kan snellere, soepelere reacties opleveren—maar creëert ook een doolhof van afstemmingskeuzes. Het handmatig kiezen van alle versterkingswaarden is onpraktisch wanneer het proces sterk niet-lineair is en vertragingen kent, dus de auteurs grijpen naar optimalisatiealgoritmen om automatisch naar de beste combinatie te zoeken.

Ideeën lenen van elektrische schakelingen

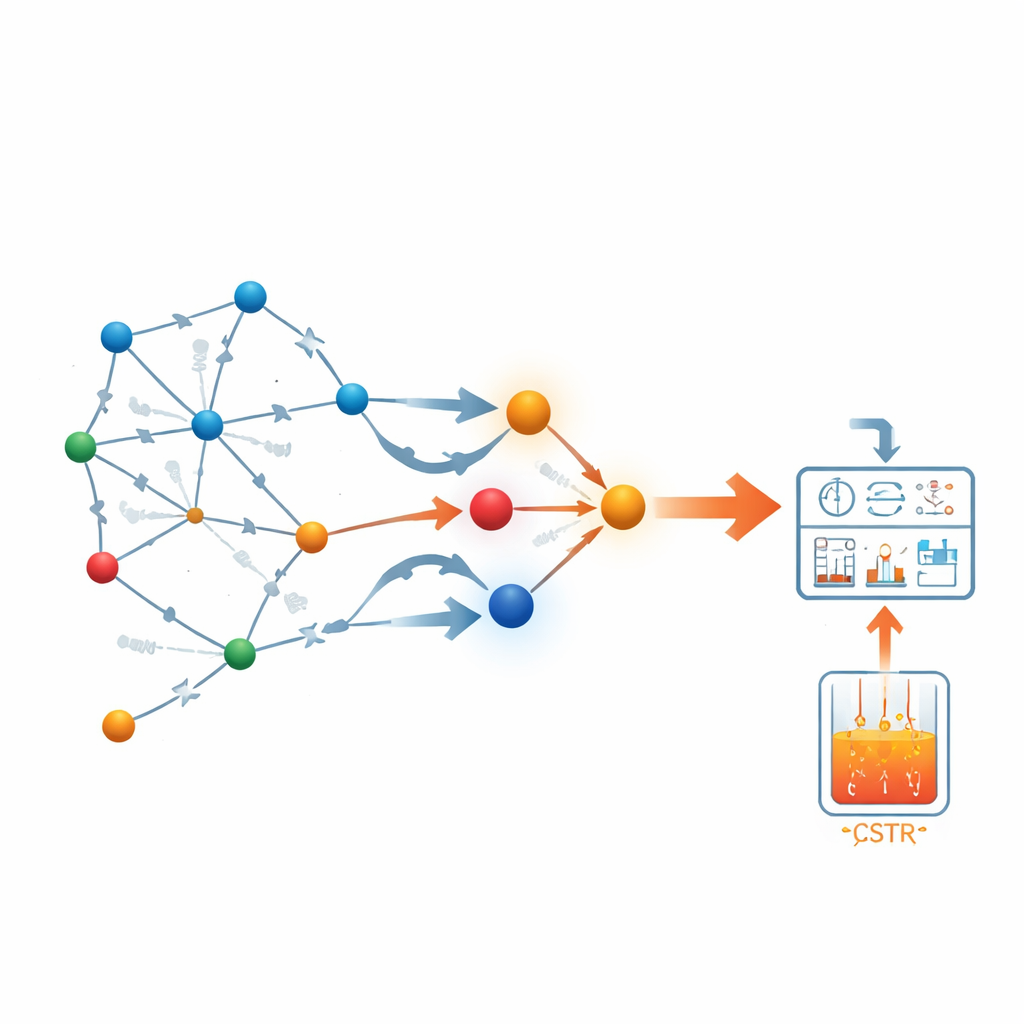

De kern van dit werk is het Kirchhoff-wettenalgoritme (KLA), een op de fysica gebaseerde zoekmethode die is gebouwd op dezelfde regels die ingenieurs gebruiken om stromen bij knooppunten in een elektrisch circuit te analyseren. In deze analogie wordt elke kandidaatset regelaarinstellingen behandeld als een knooppunt met een bepaald "energieniveau" dat verband houdt met hoe goed het presteert. Verbindingen tussen beter presterende knooppunten werken als lage elektrische weerstand en moedigen meer "stroom" aan daarheen te vloeien. Terwijl het algoritme iteratief werkt, herverdelen virtuele stromen zich zodat het energieverlies wordt geminimaliseerd, waardoor de populatie van oplossingen natuurlijk wordt gestuurd naar combinaties van versterkingen die snelheid en stabiliteit in balans brengen. In tegenstelling tot veel populaire heuristische optimalisatoren is KLA niet afhankelijk van door de gebruiker gekozen afstemmingsconstanten, wat het eenvoudiger en beter herhaalbaar maakt.

Testen tegenover andere moderne algoritmen

Om te beoordelen of deze op schakelingen geïnspireerde methode in de praktijk echt helpt, stemden de auteurs 2DOF-PID-regelaars voor hun reactormodel af met KLA en vier recente door de natuur geïnspireerde optimalisatoren: animated oat, parrot, coati en dwarf mongoose-algoritmen. Alle methoden kregen dezelfde hoeveelheid rekencentrum en werden meerdere keren uitgevoerd om consistentie te testen. Voor elke afgestemde regelaar onderzocht het team hoe snel de reactor een nieuwe temperatuur bereikte, hoeveel overshoot er was, hoe lang het duurde voordat het stabiliseerde en hoe nauwkeurig het de uiteindelijke setpoint vasthield. Ze daagden de beste KLA-gebaseerde regelaar ook uit met veranderende setpoints, plotselinge sprongen in toevoertemperatuur en verschuivingen in belangrijke fysieke parameters, zoals warmteoverdrachtsnelheden en reactorgevoeligheid.

Snellere, soepelere en betrouwbaardere regeling

De met KLA afgestemde regelaar produceerde consequent de laagste gecombineerde prestatiewaarde en de kleinste spreiding van resultaten over herhaalde runs. In simulaties verwarmde hij de reactor naar een nieuwe temperatuur ongeveer 7 tot 10 keer sneller dan de andere methoden, terwijl de overshoot rond een halve procent bleef en de langetermijnfout nagenoeg werd geëlimineerd. Wanneer de gewenste temperatuur in de tijd veranderde, volgde de reactor vloeiend zonder oscillaties of traagheid. Zelfs wanneer de toevoerstroomtemperatuur plotseling omhoog of omlaag sprong of wanneer modelparameters opzettelijk werden verschoven, hield de regelaar de reactor dicht bij zijn setpoint met slechts bescheiden, kortdurende afwijkingen. Deze tests suggereren dat de KLA-benadering zowel robuust als praktisch is voor operationeel gebruik in de echte wereld.

Wat dit betekent voor echte fabrieken

Voor niet-specialisten is de belangrijkste conclusie dat de auteurs een manier hebben gevonden om een standaard industriële regelaar af te stemmen met een zoekproces dat geworteld is in eenvoudige natuurkunde in plaats van ad hoc proberen en aanpassen. Door te imiteren hoe elektrische stromen van nature paden met lage weerstand vinden, ontdekt het Kirchhoff-wettenalgoritme efficiënt regelaarinstellingen die een lastige chemische reactor snel maar rustig laten reageren, zonder expertinschattingen of delicate afstemming van algoritmeparameters. Dit kan chemische fabrieken helpen veiliger en energiezuiniger te werken met vertrouwde regelhardware, en de weg vrijmaken voor breder gebruik van door de fysica geïnformeerde optimalisatie in andere complexe industriële systemen.

Bronvermelding: Yüksek, G., Ekinci, S. & Yılmaz, M. Enhanced control of continuous stirred tank reactor with two-degree-of-freedom PID driven by Kirchhoff’s law algorithm. Sci Rep 16, 10912 (2026). https://doi.org/10.1038/s41598-026-44778-w

Trefwoorden: regeling van reactor-temperatuur, continu geroerde tankreactor, PID-afstemming, door natuurkunde geïnspireerde optimalisatie, robuustheid van procesregeling
