Mechanisme van uitbreiding van breuken in kolenmassa onder boren en drukverlichting

Waarom veiliger kolenmijnbouw slimme boortechniek nodig heeft

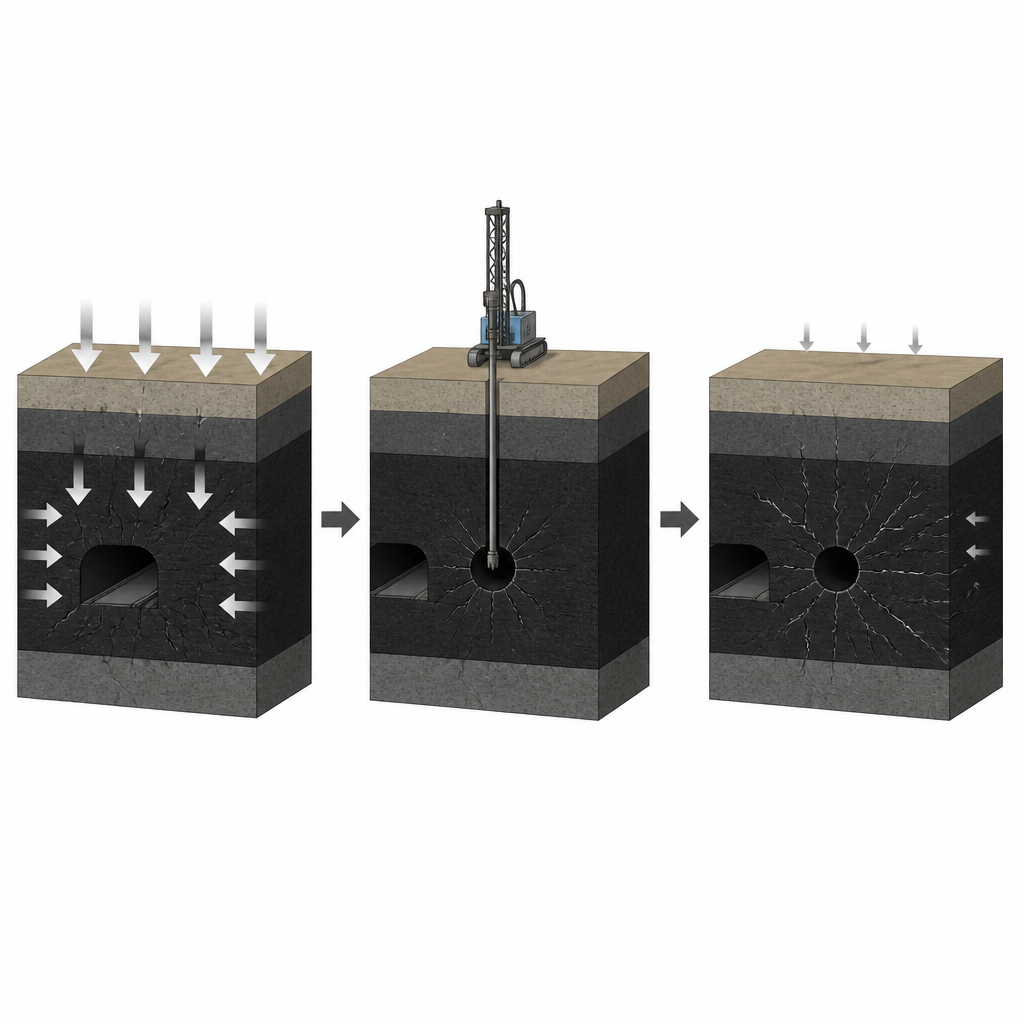

Diepe kolenmijnen kunnen plotseling opgeslagen energie vrijgeven, waardoor gesteente scheurt en mijnwerkers in gevaar komen. Een veelgebruikte veiligheidsmaatregel is het boren van gaten in de steenkool zodat deze kan “ademen” en druk kan afvoeren. Deze studie stelt een eenvoudige maar cruciale vraag: hoe verandert boren precies de manier waarop steenkool barst en faalt, en hoe kunnen we deze gaten ontwerpen om het gevaar te verminderen zonder de mijntunnels te veel te verzwakken?

Luisteren naar brekende steenkool

Om dit te onderzoeken namen de onderzoekers kolenblokken uit een Chinese mijn en onderwierpen die in het laboratorium aan gecontroleerde belasting. Ze drukten op de monsters om ondergrondse spanningen na te bootsen, en boren in de monsters terwijl instrumenten elke kleine breuk volgden. Een belangrijk hulpmiddel was akoestische emissie, die ongeveer werkt als een medisch hartmonitor voor stenen: elke keer dat de steenkool barst, zendt ze een korte geluidspuls uit die door sensoren kan worden opgevangen. Door bij te houden wanneer en waar deze signalen optraden en hoe sterk ze waren, kon het team de verborgen scheuractiviteit binnen de steenkool reconstrueren terwijl de omstandigheden veranderden.

Vier fasen van stille rek tot plotseling falen

De tests werden in vier fasen uitgevoerd: initiële belasting, boren terwijl de belasting constant werd gehouden, een rustige houdperiode, en daarna een laatste fase van verhoogde belasting totdat het monster faalde. Aanvankelijk gedroeg de kolenmassa zich bijna elastisch en nam energie op met slechts een paar zwakke breuksignalen terwijl oude gebreken sloten en kleine scheurtjes ontstonden. Tijdens het boren en de houdperiode bleef de algemene structuur grotendeels intact, maar de lokale spanning en interne textuur rond het boorgat herschikten zich subtiel. Het echte drama voltrok zich in de laatste belastingfase: het aantal akoestische gebeurtenissen en hun energie nam sterk toe, en scheuren verbonden zich snel tot een dominante breukzone. De steenkool schakelde over van verspreide microbarstjes naar een uit de hand lopende breuk, wat aangeeft dat het eerdere boren het had voorbereid op een latere, meer georganiseerde faalpatroon.

Hoe scheuren zich verplaatsen en spanningen draaien

Verder dan simpele tellingen van breukgebeurtenissen gebruikte het team geavanceerde wiskundige methoden om de signalen te interpreteren. Door de opgenomen golfpatronen te inverteren classificeerden ze elke gebeurtenis als hoofdzakelijk schuif (glijden), trek (openen) of samendrukking (knellen) falen. Over het hele experiment domineerden schuifbreuken, maar trekgebeurtenissen werden gebruikelijker in de laatste belastingfase, toen de kolenmassa dicht bij instorten was. Ze reconstrueerden ook hoe het totale spanningsveld binnen de kolen evolueerde. Aanvankelijk lagen de hoofdspanningen ruwweg zuidwest-noordoost georiënteerd, wat schuifachtige breukvorming bevorderde. Na het boren en een rustige periode werd de spanningsstaat evenwichtiger, alsof de kolenmassa kort ontspande. Bij hernieuwde belasting draaiden de spanningsrichtingen naar een nieuwe oriëntatie en namen schuifeffecten weer toe, nu gecombineerd met trekspanningen die scheuren aanmoedigden om te verbinden en zich te verspreiden.

Waarom gatgrootte en grondspanning ertoe doen

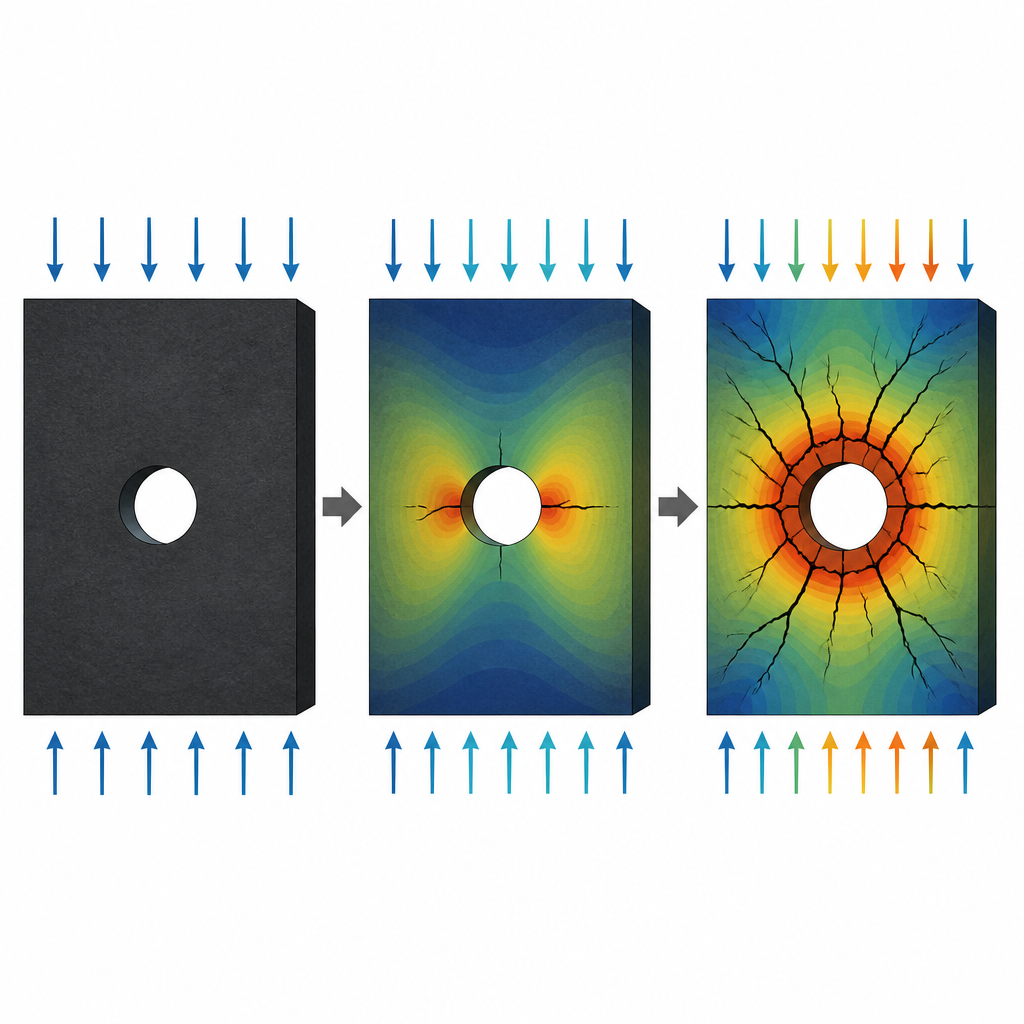

Om deze laboratoriuminzichten naar mijnontwerp te verbinden, bouwden de auteurs een mechanisch model van de kolen rond een boorgat. Ze toonden aan dat de vorm en grootte van de plastische zone, waar de kolen waren gevloeid en verzwakt, sterk afhangen van de zijwaartse druk in het gesteente, het totale spanningsniveau en de boorgatdiameter. Wanneer de zijwaartse druk laag is, concentreert de spanning zich aan de zijkanten van het gat; wanneer deze hoog is, verschuift die naar boven en onder. Gelijke druk rondom het gat geeft een meer gelijkmatige ring van belaste kolen. Het veranderen van de gatdiameter veranderde ook het barstingspatroon in de experimenten: kleine gaten leidden tot verspreide microbreuken, middelgrote gaten produceerden enkele zeer energetische lokale uitbarstingen die verdere scheurgroei konden blokkeren, en grotere gaten bevorderden een verbonden scheurnetwerk en een cascadeachtige vrijgave van opgeslagen energie.

Verschillende geluiden voor verschillende breuken

Tenslotte onderzocht het team de frequentie-inhoud van de akoestische signalen. Schuifscheuren gaven meestal korte, scherpe uitbarstingen bij hogere frequenties, trekscheuren vertoonden middelfrequente energie die zich over iets langere tijd verspreidde, en compressieve processen zoals het sluiten van poriën produceerden lage, constante signalen. Deze spectrale “handtekeningen” zouden kunnen helpen te onderscheiden welk type breuk op dat moment plaatsvindt, en bieden de mogelijkheid voor gevoeliger monitoring in operationele mijnen.

Wat dit betekent voor mijnveiligheid

Kort gezegd laat de studie zien dat boren niet simpelweg een gat “prikt” in de steenkool. Het hervormt het verborgen spanningslandschap, zaait stilletjes nieuwe zwakke zones en verandert hoe en wanneer opgeslagen energie later vrijkomt. Door te begrijpen hoe scheurpatronen en spanningsvelden reageren op verschillende gatgroottes en spanningscondities, kunnen ingenieurs beter balanceren tussen twee concurrerende doelen: gevaarlijke druk verlichten om het risico op plotselinge rockbursts te verminderen, en tegelijkertijd het gesteente rond tunnels voldoende sterk houden om zijn vorm te behouden. Dit soort kennis kan slimmer boorpatronen en realtime monitoringsstrategieën sturen die de veiligheid in diepe kolenmijnen verbeteren.

Bronvermelding: Liu, K., Liu, Y., Lu, CP. et al. Mechanism of coal mass fracture expansion under drilling and pressure relief. Sci Rep 16, 15138 (2026). https://doi.org/10.1038/s41598-026-44731-x

Trefwoorden: scheurvorming in kolen, drukverlichtingsboren, rockburst-veiligheid, akoestische emissie, ondergronds mijnbouw
