Het voorspellen van de prestaties van een grafeen-gebaseerde patchantenne met een machine learning-model voor terahertz-toepassingen

Waarom piepkleine antennes ertoe doen voor netwerken van morgen

Naarmate onze telefoons, sensoren en draadloze apparaten streven naar steeds hogere datasnelheden, kijken ingenieurs naar de terahertzband—frequenties die duizendmaal hoger liggen dan het huidige Wi‑Fi. Op die extremen wordt het heel lastig om efficiënte antennes te bouwen, en het simuleren van elk nieuw ontwerp kan uren duren. Deze studie toont aan hoe een ultradun materiaal genaamd grafeen, gecombineerd met machine learning, gebruikt kan worden om compacte terahertzantennes te ontwerpen die zowel krachtig als snel te optimaliseren zijn in software, en zo de weg vrijmaken voor toekomstige 6G- en nog verder reikende netwerken.

Een nieuw soort piepkleine signaalversterker

De auteurs ontwerpen een microscopische “patch”antenne gemaakt van grafeen, een enkele laag koolstofatomen, geplaatst op een siliciumblok met een andere grafeenlaag die als aarde fungeert. Ondanks dat hij slechts enkele tientallen micrometers groot is—kleiner dan de breedte van een mensenhaar—is de antenne ontworpen om te werken over 1 tot 5 terahertz, een bereik dat aantrekkelijk is voor ultrasnelle draadloze verbindingen, sensing en beeldvorming. Computersimulaties tonen aan dat dit compacte apparaat 11 afzonderlijke frequentiebanden binnen dat venster kan ondersteunen en een maximale gain van ongeveer 7,5 dBi kan bereiken, wat betekent dat het de radiostraling behoorlijk effectief concentreert gezien zijn formaat.

Het afstemmen van materiaal en vorm

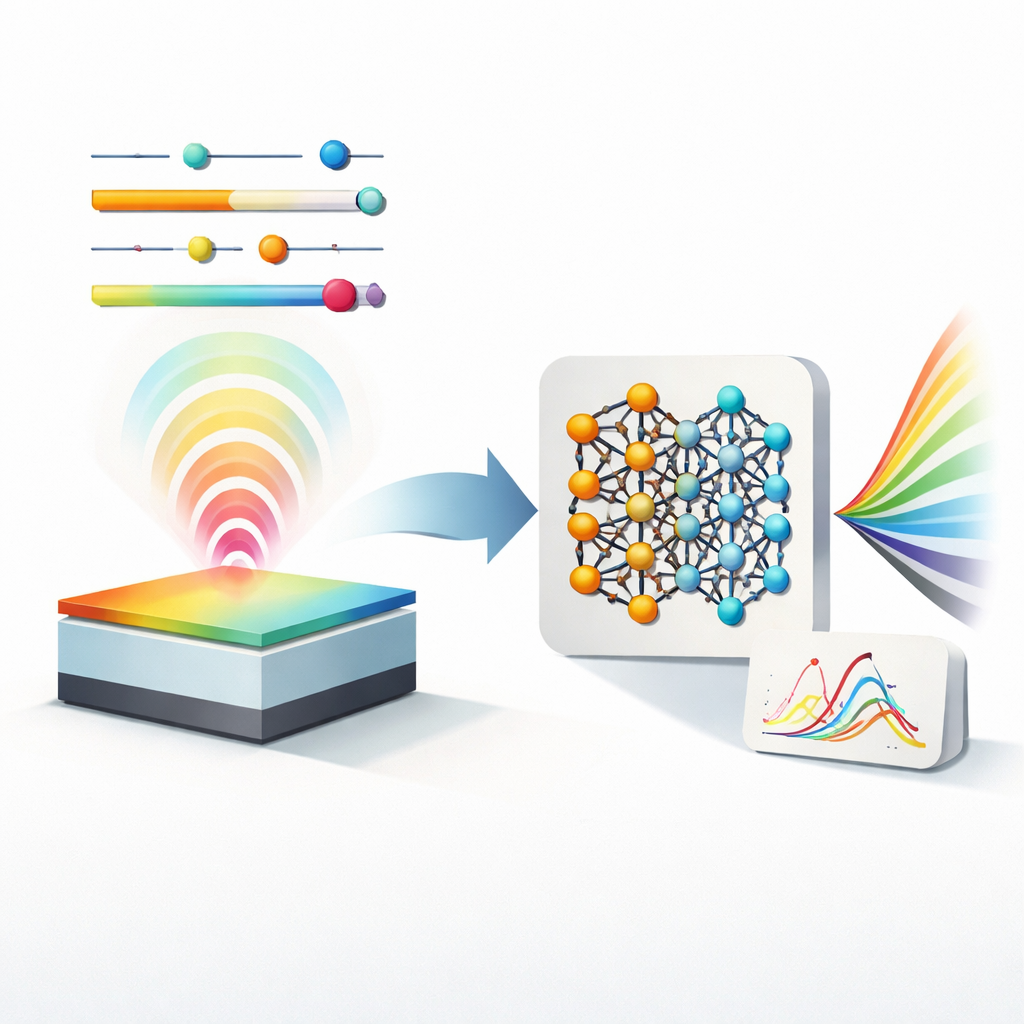

Wat deze antenne bijzonder maakt, is niet alleen zijn formaat, maar ook zijn instelbaarheid. De elektrische eigenschappen van grafeen kunnen worden aangepast door twee belangrijke grootheden te variëren: de chemische potentiaal (die bepaalt hoe gemakkelijk ladingsdragers bewegen) en de relaxatietijd (die beïnvloedt hoe lang ze blijven bewegen voordat ze verstrooien). Daarnaast varieert het team de lengte en breedte van de stralende patch. Door aan deze vier knoppen—twee geometrische en twee materiaalgebaseerde—in een gedetailleerde simulatie te draaien, onderzoeken ze hoe elke combinatie belangrijke prestatiematen beïnvloedt: hoeveel vermogen teruggekaatst wordt (S11), hoe goed de antenne is afgestemd op zijn voeding (VSWR), hoeveel hij signalen versterkt (gain), hoe efficiënt hij straalt en hoe zijn bundels zich horizontaal en verticaal verspreiden.

De antennegedragingen aan machines overlaten

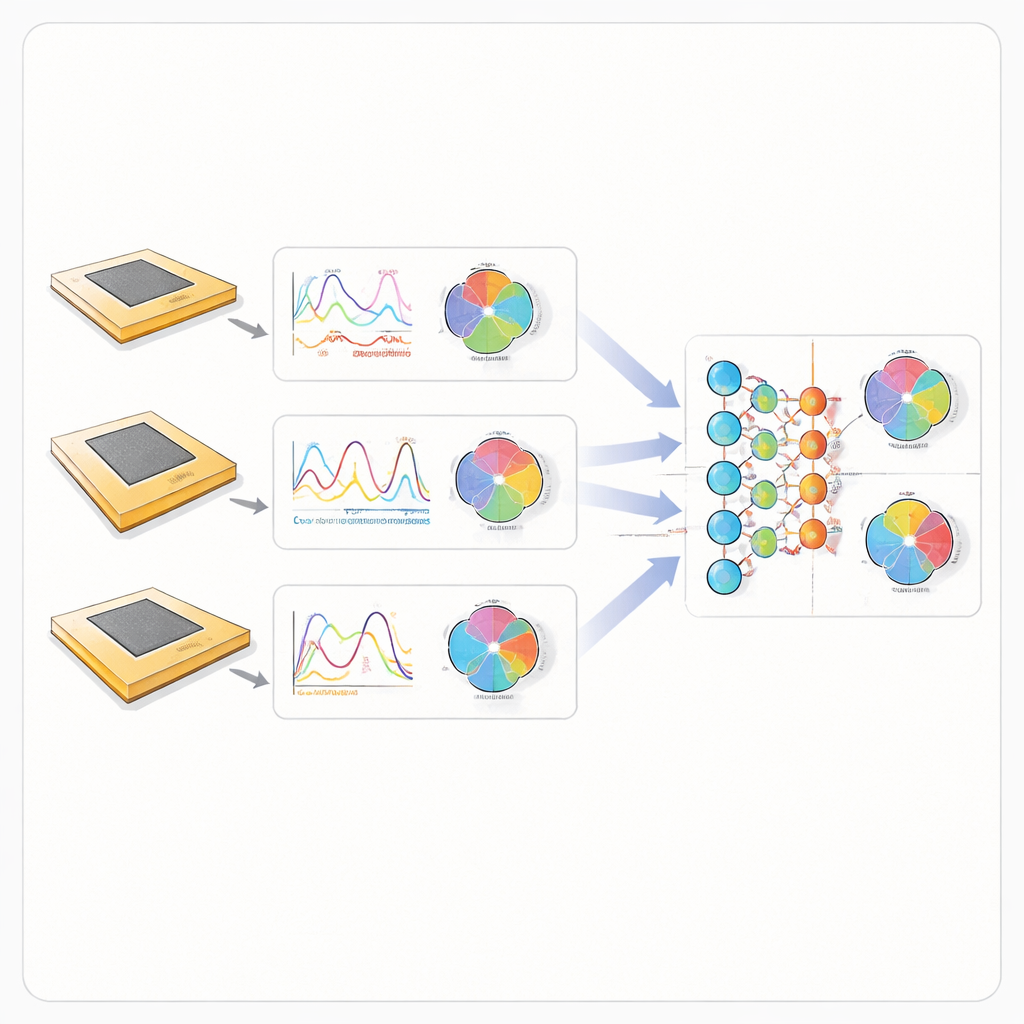

In plaats van voor elk nieuw ontwerp dure simulaties uit te voeren, bouwen de onderzoekers drie machine learning-modellen—een kunstmatig neuraal netwerk, een random forest en een support vector machine—om de relatie te leren tussen die vier ontwerpknevels en zeven prestatie-uitkomsten. Ze genereren eerst een grote trainingsset: 784 verschillende antenneconfiguraties, elk geëvalueerd op honderden frequentiepunten, wat rijke krommen en stralingspatronen oplevert. Deze gegevens voeden de leeralgoritmen, die worden getraind en getest om te zien hoe goed ze het volledige gedrag van een nieuw antenneontwerp kunnen voorspellen dat ze nog nooit ‘‘gezien’’ hebben. Het neuraal netwerk gebruikt een trainingsmethode die is afgestemd op beperkte datasets, waarbij zorgvuldig overfitting wordt vermeden terwijl sterk niet-lineaire trends worden vastgelegd.

Sneller ontwerpen zonder nauwkeurigheid op te geven

Eenmaal getraind reproduceren alle drie de modellen het gesimuleerde antennegedrag met hoge getrouwheid en behalen ze determinatiecoëfficiënten (R²) tussen ongeveer 0,96 en 0,99 voor de meeste parameters. Het neuraal netwerk presteert het best, met een R² tot 0,999 en levert voorspellingen in ongeveer 0,7 milliseconde voor een gegeven ontwerp, vergeleken met de veel langere tijd die een volledige elektromagnetische simulatie vereist. Het matcht nauwkeurig niet alleen eenvoudige grootheden zoals gain, maar ook gedetailleerde multi‑bandkrommen en tweedimensionale stralingspatronen over de terahertzband. De random forest- en support vector‑benaderingen presteren ook goed, maar zijn trager en iets minder precies dan het neuraal netwerk.

Wat dit betekent voor toekomstige draadloze systemen

In praktische termen laat dit werk zien dat een zorgvuldig getraind neuraal netwerk kan fungeren als vervanger van zware fysicasimulaties bij het ontwerpen van grafeen-gebaseerde terahertzantennes. Ingenieurs kunnen snel verkennen hoe aanpassingen aan de afmetingen van de antenne of de grafeneeigenschappen gain, efficiëntie en bundelvorm in realtime beïnvloeden, in plaats van telkens te wachten op nieuwe simulaties. Die mogelijkheid is cruciaal nu onderzoekers streven naar dichte arrays van dergelijke antennes voor 6G, kortbereik ultrasnelle verbindingen en geavanceerde sensing. Hoewel deze studie zich richt op een enkele patch, kan dezelfde methode worden uitgebreid naar complexere antenne-arrays, waardoor machine learning mogelijk een standaardtool wordt voor het ontwerpen van de hardware die de datastroom van morgen zal dragen.

Bronvermelding: Routhu, G., Abzal, S.M., Sarkar, M. et al. Predicting the performance of a graphene-based patch antenna using a machine learning model for terahertz applications. Sci Rep 16, 14622 (2026). https://doi.org/10.1038/s41598-026-44544-y

Trefwoorden: grafenenantennes, terahertzcommunicatie, machine learning-ontwerp, 6G draadloos, microstrip patchantenne
