Invloed van bodemmorfologie en overstroming op snelheidsprofielen en stromingsstructuren in hydraulische stoten

Waarom woelig water van belang is voor rivieren en dammen

Waar snel stromend water van een damoverlaat in een langzamere rivier eronder klapt, barst het vaak los in een borrelend, schuimend verschijnsel dat een hydraulische stoot wordt genoemd. Deze stoten zijn de natuurlijke manier om overtollige energie te dissiperen, maar ze kunnen ook rivierbodems uitschuren, beton beschadigen en de veiligheid van dammen en bruggen in gevaar brengen. Deze studie stelt een praktische vraag met grote implicaties voor infrastructuur: hoe veranderen de vorm en ruwheid van de rivierbodem en de diepte van het achterstuwde water wat er binnenin een hydraulische stoot gebeurt — en hoe kunnen ingenieurs die kennis gebruiken om waterwegen en constructies beter te beschermen?

Wat er gebeurt als snel water op langzaam water botst

Als water een overlaat afstroomt, is het ondiep en snel en bezit het veel kinetische energie. Wanneer het dieper, langzamer water benedenstrooms ontmoet, verdikt en vertraagt het plotseling en vormt zich een hydraulische stoot. Binnen zo’n stoot kan het water nabij de bodem sneller bewegen dan aan het oppervlak, en roterende stroomrollers mengen lucht en water. Hoge snelheden dicht bij de bodem kunnen beton afpellen, cavitatie veroorzaken (vorming en instorten van dampbellen) en sediment wegschuren, waarmee constructies worden ondermijnd. Ingenieurs proberen deze chaos te beheersen in stilling-basins — geconstrueerde kanaalvakken onder overlaten — door de bodemruwheid en de staandewaterspiegel aan te passen, maar tot nu toe waren de fijne details van hoe deze factoren turbulentie en wervelstructuren vormen slechts gedeeltelijk begrepen.

Een gecontroleerde rivier op schaal in het lab

De auteurs bouwden een 5,5 meter lange, glazen proefgoot om een overlaat en het bijbehorende stilling-basin na te bootsen. Ze testten twee bodems: een perfect gladde plaat en een gegolfde plaat met zachte sinusoïdale ruggen en kuilen, vergelijkbaar met grote rimpels op een rivierbodem. Met zorgvuldig gecontroleerde debieten creëerden ze zowel “vrije” stoten (waar de downstream waterstand net hoog genoeg is om een stoot te vormen) als “ondergedompelde” stoten (waar dieper achterstuwd water de stoot deels begraaft). Ze maten waterdieptes en gedetailleerde snelheidsprofielen van de bodem tot het oppervlak op vele punten en vulden deze experimenten aan met driedimensionale computersimulaties. De simulaties, uitgevoerd met een veelgebruikt turbulentie­model, maakten het mogelijk om te zien hoe turbulente kinetische energie, de dissipatie daarvan en roterende vortexstructuren zich door de stoot heen ontwikkelen.

Hoe ruwheid en diepte het geweld hervormen

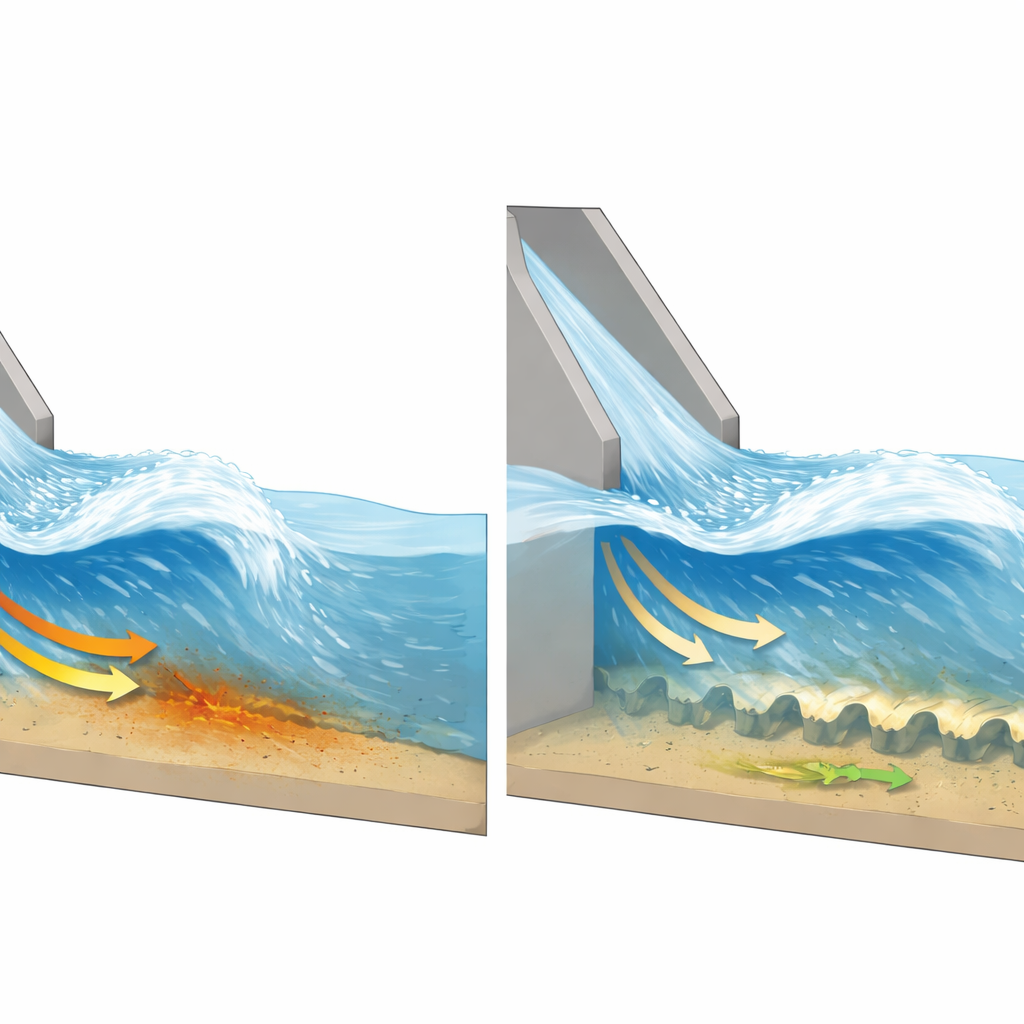

De studie toont aan dat gegolfde bodems sterk veranderen waar en hoe het water beweegt. Boven een gladde bodem kleeft de snelste stroming aan de onderkant en strekt de zone van intense recirculatie — de roller — zich relatief ver benedenstrooms uit. Het toevoegen van corrugaties duwt de pieksnelheid omhoog, weg van de bodem, verdikt de schuiflaag nabij de bodem en verkort de roller. Met andere woorden: de ruwe bodem “pakt” de stroming, breekt grote wervels sneller in kleinere, en verspreidt het momentum gelijkmatiger over de diepte. Het onderdompelen van de stoot door de staandewaterdiepte te verhogen heeft een ander effect: het verlengt de roller, verschuift de kern van de turbulentie benedenstrooms en vertraagt het tempo waarin energie verloren gaat, omdat luchtinmenging en oppervlaktémenging worden onderdrukt. Toch beperkt de gegolfde bodem, zelfs onder deze ondergedompelde omstandigheden, sterke vortices dicht bij de vloer en verlaagt hij de snelheden nabij de bodem vergeleken met een gladde bodem.

Binnenkijken in de verborgen wervels

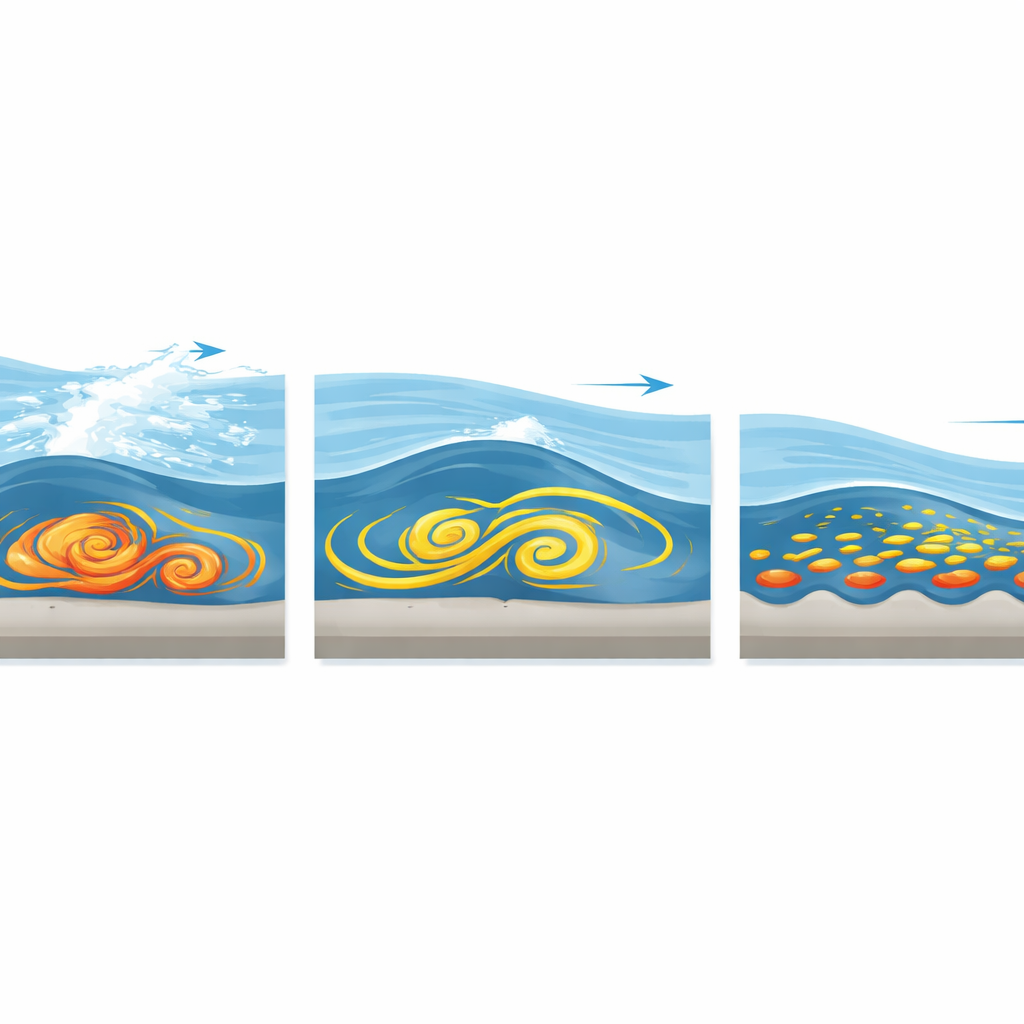

De computersimulaties onthullen de interne structuur van de stoot in detail. Ze tonen hoge turbulente kinetische energie nabij de teen van de overlaat, waar de snelle jet het eerst dieper water ontmoet, en volgen hoe deze energie benedenstrooms afneemt. Op gladde bodems met sterke onderdompeling blijven energierijke vortices tot het einde van het stilling-basin aanwezig, wat wijst op een hoger risico op uitschuring verder benedenstrooms. Op gegolfde bodems splitst dezelfde instroom zich in veel kleinere, zwakkere wervels die eerder uitdoven, wat wijst op effectievere lokale energiedissipatie. Door regio’s te onderzoeken waar rotatie dominanter is dan rekking — de zogenaamde vortexkernen — visualiseren de auteurs hoe grote coherente draaikolken boven gladde bodems worden verscheurd tot kleinere structuren boven ruwe bodems. Energiewaarden bevestigen dit beeld: gegolfde bodems nemen consequent meer van de binnenkomende energie weg (tot bijna de helft) dan gladde bodems, en dit voordeel neemt toe met toenemende onderdompeling.

Wat dit betekent voor de bescherming van rivieren en constructies

Voor niet-specialisten is de belangrijkste uitkomst dat het doelbewust ruwen van de vloer van het stilling-basin onder een overlaat hydraulische stoten veiliger en compacter kan maken. Gegolfde bodems verminderen de meest schadelijke snelheden nabij de bodem, verkorten de lengte van de woelende roller en dwingen turbulente energie binnen het bassin te worden verbruikt in plaats van naar benedenstrooms te worden geëxporteerd. Hoewel diep achterstuwd water — veelvoorkomend beneden sluisdeuren en bij overstromingen — de stoot de neiging geeft zich uit te rekken en het energieverlies uit te stellen, compenseren corrugaties veel van dit effect. Deze bevindingen bieden ontwerpers een helderder, op fysieke principes gebaseerd instrumentarium voor het vormgeven van bodems en het bepalen van basinlengtes, zodat gewelddadige stoten hun taak van energiedissipatie vervullen met minimaal risico op cavitatie­schade en uitschuring van de rivierbodem.

Bronvermelding: Agrawal, N., Padhi, E., Larrarte, F. et al. Impact of bed roughness and submergence on velocity profiles and flow structures in hydraulic jumps. Sci Rep 16, 11676 (2026). https://doi.org/10.1038/s41598-026-44480-x

Trefwoorden: hydraulische stoot, ontwerp van spillways, bodemruwheid, turbulentie, bescherming tegen uitschuring
