Schatting van modulatie-amplitude in optische correlatie-domein reflectometrie op basis van ghostpieken

Scherpere kaarten voor de verborgen snelwegen van het internet

Elke videogesprek, filmstream en cloudback-up berust op haarfijne glasvezels die de planeet doorkruisen. Om deze onzichtbare snelwegen in goede staat te houden, hebben ingenieurs manieren nodig om ’binnenin’ te kunnen kijken—kleine defecten of verliezen opsporen voordat ze storingen veroorzaken. Deze studie introduceert een slimme truc die één inspectiemethode zowel eenvoudiger als nauwkeuriger maakt, door signalen die vroeger storend waren—zogenoemde ghostpieken—om te zetten in een ingebouwd meetinstrument.

Hoe we vandaag in glasvezels kijken

Optische vezels kunnen zich over vele kilometers uitstrekken, en hun toestand controleren is niet zo simpel als er even naar kijken. Ingenieurs sturen licht de vezel in en analyseren wat terugkomt, met gespecialiseerde technieken die reflectometrieën worden genoemd. Een populaire aanpak, optical correlation‑domain reflectometry (OCDR), combineert meerdere praktische eisen: het kan nuttige afstanden bestrijken, geeft gedetailleerde plaatsbepaling van reflecties, werkt in real time en vermijdt zeer dure hardware. In OCDR bepaalt de mate van scherpte waarmee we een fout kunnen lokaliseren—de ruimtelijke resolutie—hoe sterk de frequentie van de laser wordt gemoduleerd, een grootheid die modulatie-amplitude heet. Deze amplitude nauwkeurig kennen is essentieel, maar tot nu toe vereiste dat meestal extra instrumenten en aparte kalibratiestappen.

Extra hardware omzetten in eenvoudige wiskunde

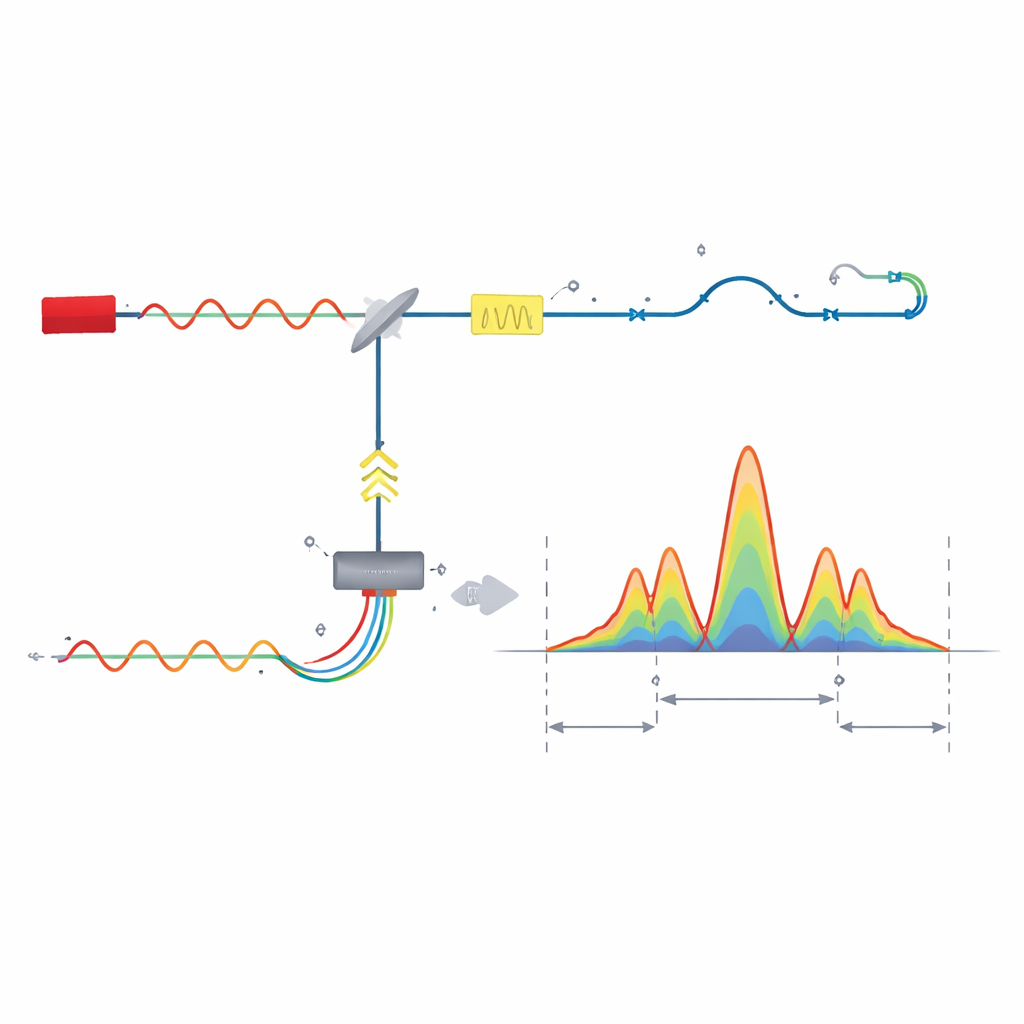

Traditioneel maten onderzoekers de modulatie-amplitude met aparte spectrumanalysers en een extra detectieopstelling. Die voegen kosten, omvang en complexiteit toe en dwingen gebruikers vaak om metingen te pauzeren en kabels om te leggen. De nieuwe methode houdt alles binnen het bestaande OCDR-systeem. Een klein apparaat, een acousto‑optische modulator, verschuift de frequentie van het licht in één arm van de opstelling lichtjes—een routine‑stap die al wordt gebruikt om signalen uit het laagfrequente ruisgebied te verplaatsen. De auteurs tonen aan dat deze verschuiving van nature zwakke secundaire kenmerken in de meettekst voortbrengt, de ghostpieken, en dat de afstand tussen de hoofd­piek en deze ghosts direct gekoppeld is aan de modulatie-amplitude via een eenvoudige formule.

Goed luisteren naar de ghosts

In de praktijk varieerden de onderzoekers de modulatiefrequentie terwijl ze reflecties van een bekend punt in de vezel monitoren. Ze bepaalden vervolgens nauwkeurig de locaties van de hoofdreflectiepiek en de aangrenzende ghostpieken in de OCDR-uitlezing. Door de gemeten scheiding in hun analytische uitdrukking te vullen, konden ze de modulatie-amplitude berekenen zonder de analyzer-instellingen aan te raken of nieuwe instrumenten toe te voegen. Om de nauwkeurigheid te controleren vergeleken ze deze waarden met een conventionele heterodyne-methode die het beat-signaal tussen twee lasers op een aparte analyzer onderzoekt. Over een breed bereik van modulatiefrequenties kwamen de schattingen op basis van ghosts overeen met de referentiewaarden binnen 1,4 procent, en een benaderde versie van hun formule zat zelfs nog dichter—ongeveer binnen 0,015 procent.

Robuust tegen ruis, instellingen en hardware

Een belangrijke vraag is of deze aanpak alleen in ideale labomstandigheden werkt. Het team heeft de methode daarom in verschillende richtingen uitgedaagd. Ze verzwakten geleidelijk het gereflecteerde signaal om te zien wanneer ruis de ghostpieken zou maskeren, en definieerden een eenvoudige contrastmaat om te beschrijven hoe zichtbaar de ghosts waren boven de omliggende trace. De methode bleef betrouwbaar zolang de ghostpiek slechts een fractie van een decibel boven de lokale dip in het signaal uitstak. Ze varieerden ook analyzerinstellingen, herhaalden metingen vele malen, veranderden de modulatie-amplitude, vervingen het vezelmonster en zelfs de laserdiode door een andere eenheid van hetzelfde type. In alle gevallen bleven de geschatte modulatie-amplitudes consistent, en de resterende onzekerheid kwam voornamelijk doordat de piekposities maar met beperkte nauwkeurigheid konden worden bepaald.

Waarom dit belangrijk is voor toekomstige vezelbewaking

Door ghostpieken van bijverschijnsel in een meetlat te veranderen, laat dit werk OCDR-systemen zichzelf ter plaatse kalibreren. Gebruikers krijgen nauwkeurige controle over de ruimtelijke resolutie zonder te vertrouwen op omvangrijke, dure extras of omslachtige herconfiguratie. Dat maakt het eenvoudiger om compacte, stabiele en gemakkelijk te kalibreren monitoringsinstrumenten voor optische netwerken te bouwen—instrumenten die breder inzetbaar kunnen zijn in datacenters, lange-afstandsverbindingen en sensor toepassingen. Voor de niet‑specialist is de conclusie dat de studie een slimme manier vindt om meer precieze informatie uit bestaande hardware te halen, waardoor het wereldwijde glasvezelnetwerk betrouwbaarder wordt en het onderhoud betaalbaarder.

Bronvermelding: Motoda, K., Mizuno, Y. Ghost-peak-based estimation of modulation amplitude in optical correlation-domain reflectometry. Sci Rep 16, 14567 (2026). https://doi.org/10.1038/s41598-026-44272-3

Trefwoorden: optische vezel sensing, reflectometrie, ghostpieken, modulatie-amplitude, OCDR
