Studie over sleutellagen en voorspelling van oppervlaktevervorming bij overdekking-scheidingsinjectie in aangrenzend paneel op basis van funderingsbalktheorie

Waarom de grond boven steenkoolmijnen zakt

In veel steenkoolgebieden zien mensen scheuren langzaam over muren kruipen, wegen in ondiepe kuilen zakken en kleine bruggen uit lijn draaien. Deze veranderingen worden vaak veroorzaakt door het geleidelijke buigen en breken van gesteentelagen diep ondergronds wanneer steenkool wordt verwijderd. Deze studie onderzoekt een manier om dergelijke bodemzakkingen te voorspellen en te beheersen door verborgen kieren in de rotsen zorgvuldig met grout te vullen, zodat mijnbouw kan doorgaan met minder schade aan het oppervlak.

Ondergrondse scheuren en schade aan het oppervlak

Wanneer een steenkoollaag wordt gewonnen, verliest het vaste gesteente erboven zijn volledige steun. Sommige sterke lagen, zogenaamde sleutellagen, functioneren als stijve balken die het gewicht van alle bovenliggende grond en rots dragen. Terwijl de steenkool wordt weggehaald, buigen deze lagen en scheuren ze soms, en die beweging werkt zich langzaam naar het oppervlak door. In de Xiadian-steenmijn in China heeft dit proces al geleid tot gescheurde muren, ongelijkmatige wegen en het risico op nieuwe grondbarsten. Nu steenkoollagen steeds dieper en uitgebreider worden gewonnen, is inzicht in hoe deze sleutellagen bewegen essentieel om huizen, wegen en lokale ecosystemen te beschermen.

Verborgen kieren vullen om het dak te ondersteunen

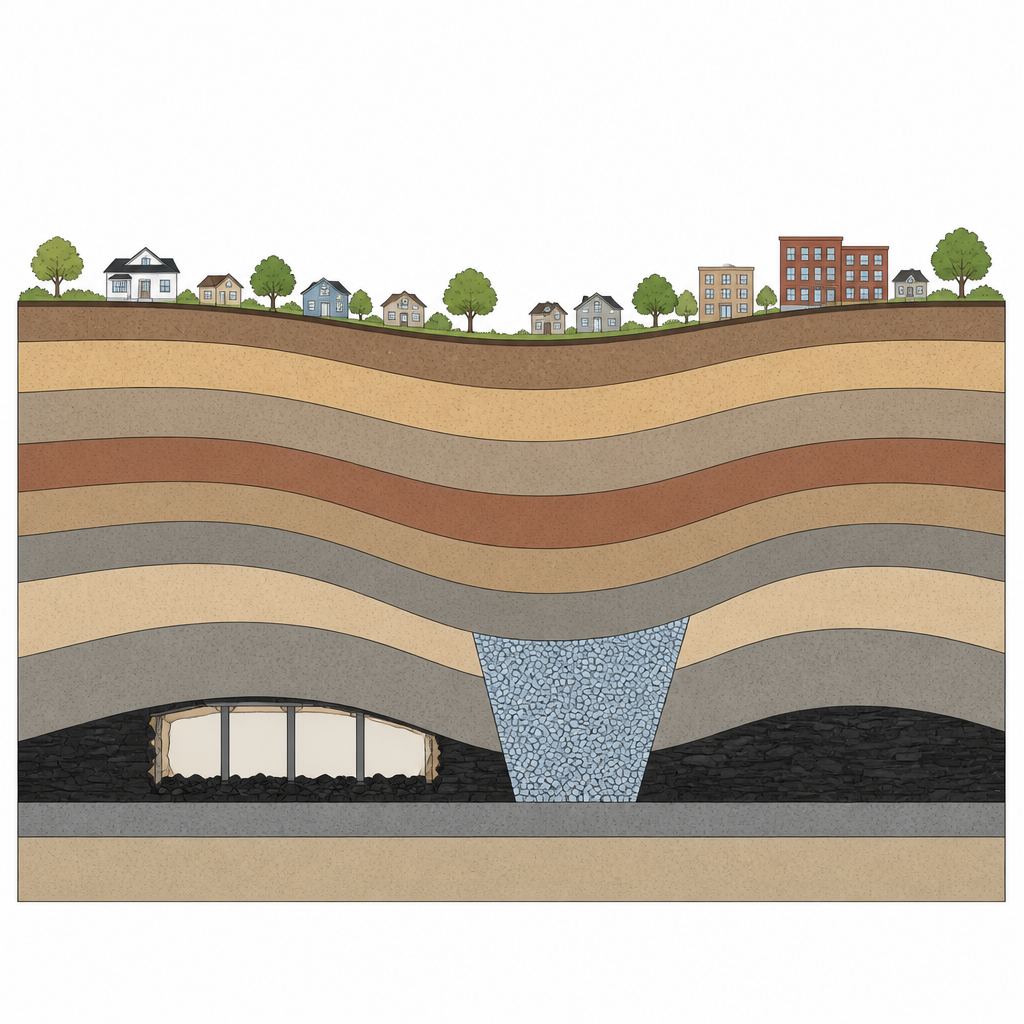

Een veelgebruikte methode om verzakking te beperken heet scheidingsinjectie. Nadat de winning ruimte opent, ontstaan er vaak kleine holtes tussen de gesteentelagen boven het bed. Ingenieurs boren vanaf het oppervlak gaten en pompen grout in deze verborgen kieren. Na uitharding werkt de grout als een ondersteunende zuil die helpt de belasting te dragen en voorkomt dat de lagen te veel doorbuigen. De studie concentreert zich op een reeks lange werkzones, of panelen, in de Xiadian-mijn waar deze injectie wordt toegepast. Twee eenvoudige regelknoppen worden gedetailleerd onderzocht: hoeveel grout wordt geïnjecteerd, uitgedrukt als de injectie–productieverhouding, en hoe breed elk gewonnen paneel wordt gemaakt.

Gesteentelagen behandeld als een begraven balk

Om te beschrijven hoe de sleutellagen buigen, behandelen de auteurs ze als een elastische balk die rust op een veerkrachtige ondergrond. In dit beeld is de balk de stijve gesteentelaag en gedragen de zachtere lagen en de grout eronder zich als een matras van veren. Het team gebruikte een wiskundige vereenvoudiging, de methode van initiële parameters, om te berekenen hoe de balk doorhangt over verschillende zones: ongewonnen steenkool, los opeengepakt puin en dicht samengeperst gesteente en grout. Ze combineerden dit met computersimulaties die modelleren hoe gesteente breekt en bezinkt naarmate de winning vordert. Door de berekende balkvormen af te stemmen op de numerieke resultaten konden ze inschatten hoe stijf elke zone werkelijk is en die stijfheid koppelen aan praktische ontwerpgrootheden zoals paneelbreedte en hoeveelheid grout.

Van ondergronds buigen naar oppervlaktezetting

Weten hoeveel de sleutellagen buigen is slechts een deel van het verhaal. De onderzoekers verbonden dit buigen vervolgens met de vorm van het aardoppervlak met behulp van een op waarschijnlijkheid gebaseerde methode die de invloed van ondergrondse beweging naar boven verspreidt, en een truc van “equivalente hoogte” die complexe krommen vervangt door eenvoudige rechthoekige blokken. In enkelvoudige panelen en in aangrenzende panelen die niet dezelfde breedte hebben, werkten zij uit hoe de verzakkingssleuf aan het oppervlak groeit, zijwaarts verschuift en meer of minder steil wordt. Tests met echte meetgegevens van paneel 3119 toonden dat de voorspelde maximale bodemzetting slechts ongeveer zes procent afweek van de meetwaarden, wat in veldomstandigheden als zeer nauwkeurig wordt beschouwd.

Het vinden van een veilige bedrijfszone voor mijnen

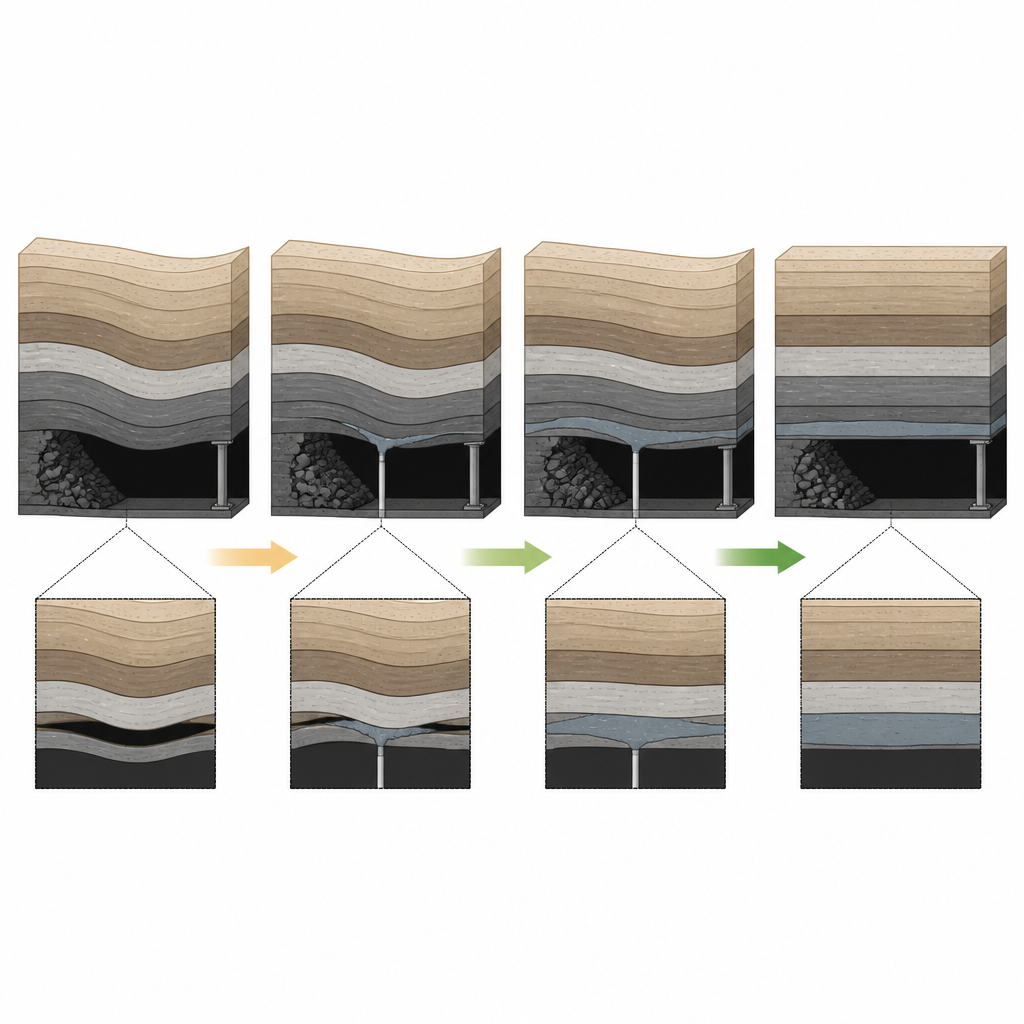

De resultaten tonen duidelijke trends die mijnplanners kunnen gebruiken. Het vergroten van de hoeveelheid grout vermindert over het algemeen hoe ver de sleutellagen en het oppervlak doorzakken, terwijl het verbreden van een paneel juist meer buiging en een diepere sleuf veroorzaakt. Wanneer nabijgelegen panelen verschillende breedtes hebben, wordt het verzakkingspatroon ongelijk en kan het diepste punt dichter bij kwetsbare objecten verschuiven. Door echter een geschikte injectieverhouding te kiezen, kan die ongelijkheid grotendeels worden gladgestreken. In het Xiadian-voorbeeld leverde een injectie–productieverhouding van ongeveer 45 procent voor paneel 3119 bijna symmetrisch buigen van de sleutellagen en een gematigde oppervlaktebeweging op.

Wat dit betekent voor mijncommunities

Voor mensen die boven steenkoolmijnen wonen biedt de studie een manier om het risico te verminderen dat hun huizen en wegen ernstige schade oplopen naarmate de winning vordert. Door de sterke gesteentelagen als een ondersteunde balk te behandelen en het model direct te koppelen aan beïnvloedbare factoren zoals paneelbreedte en groutvolume, kunnen ingenieurs voorspellen waar en hoeveel de grond maanden van tevoren zal zakken. Ze kunnen dan mijnbouwplannen aanpassen, gebouwen in risicogebieden versterken of injectieschema’s wijzigen voordat problemen optreden. Hoewel werkelijke locaties ook afhankelijk zijn van details zoals groutdruk en timing, levert dit werk een belangrijke stap richting beter voorspelbare en minder schadelijke ondergrondse steenkoolwinning.

Bronvermelding: Shibao, L., Yan, L., Huaidong, L. et al. Study on key strata and surface deformation prediction for overburden separation grouting mining in adjacent panel based on foundation beam theory. Sci Rep 16, 14926 (2026). https://doi.org/10.1038/s41598-026-44188-y

Trefwoorden: steenkoolwinning, bodemzetting, injectie, gesteentelagen, oppervlaktevervorming
