Onderzoek naar vervormingskenmerken van sluis- en aarde‑steen dammenystemen onder diepe grondbedekking

Waarom de vorm van een dam ertoe doet

Naarmate landen meer waterkracht benutten, bouwen ingenieurs dammen op locaties waar de ondergrond verre van eenvoudig is. In westelijk China, bijvoorbeeld, stromen rivieren vaak over zeer dikke lagen los zand en puin voordat ze vast gesteente bereiken. In zulke omstandigheden combineren moderne projecten stijve betonnen stuwdeuren met flexibelere aarde‑steen ophogingen in één damsysteem. Deze studie stelt een ogenschijnlijk eenvoudige vraag met grote veiligheidsimplicaties: hoe vervormt zo’n gemengde dam zich in drie dimensies tijdens bouw en vullen met water, en waar zitten de verborgen zwakke plekken?

Een digitale tweeling bouwen van een complexe dam

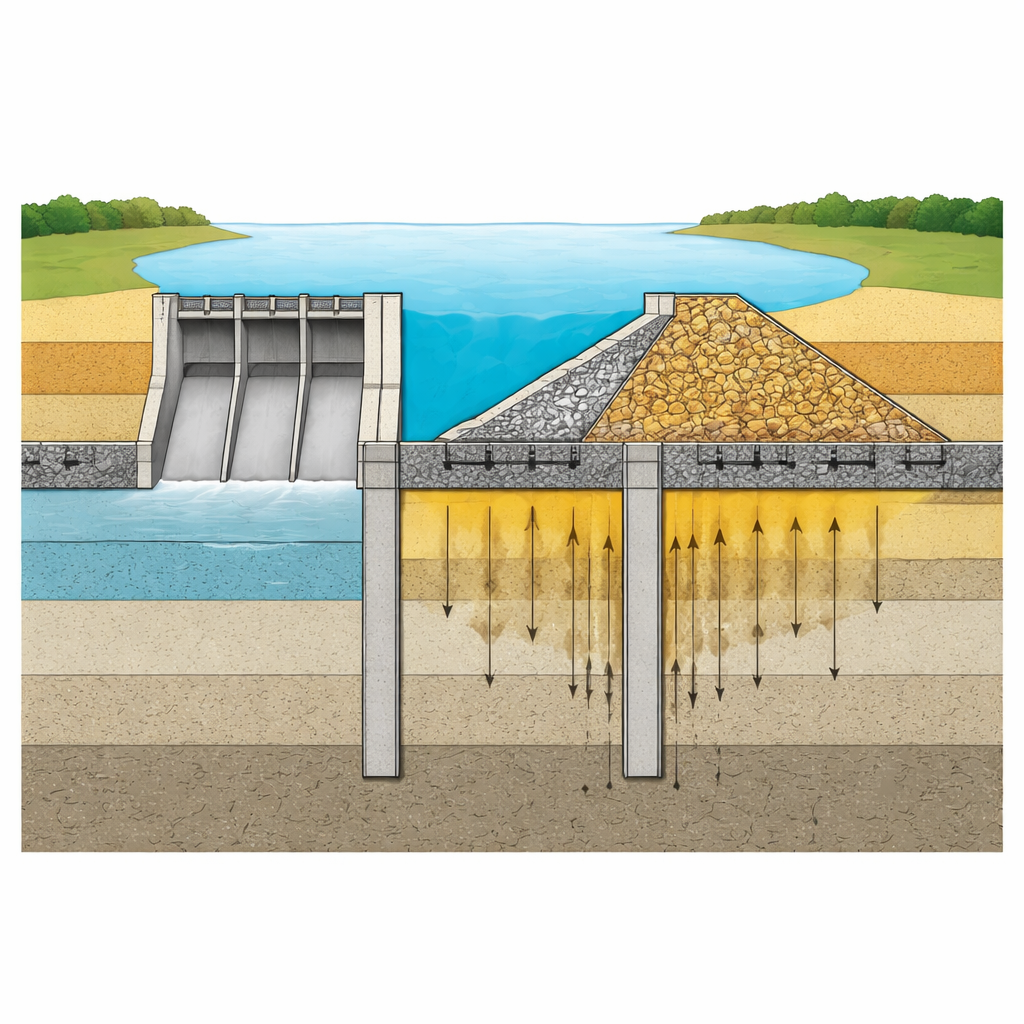

De onderzoekers begonnen met het opbouwen van een gedetailleerd driedimensionaal computermodel van een werkelijk waterkrachtproject dat een betonnen sluisdam verbindt met een rotsvullingdam met betonnen bekleding. Het model bevat getrouw de sluispieren en -kamers, het rotsvullichaam, ondergrondse kerende en doorlopende wanden, zwaartekrachtkeringen en de dikke, ongelijke deken van grond en puin—bekend als diepe grondbedekking—die op het onderliggende gesteente rust. In plaats van een uniforme, grove numerieke grid te gebruiken, pasten ze een ‘octree’-mesh toe die het raster automatisch verfijnt waar de geometrie ingewikkeld is of spanningen naar verwachting geconcentreerd raken. Standaardelementen worden behandeld met een klassiek eindige‑elementenmodel, terwijl vreemdgevormde elementen nabij geometrische overgangen worden opgelost met een aanvullende techniek, de scaled boundary finite‑element method. Deze gekoppelde aanpak maakt het mogelijk fijne structurele details vast te leggen zonder de computerbronnen te overbelasten.

De dam volgen van constructie tot vol reservoir

Om de realiteit na te bootsen, paste het team niet eenvoudigweg waterdruk toe op een voltooide dam. Ze simuleerden 32 afzonderlijke fasen: de oorspronkelijke spanningen in de grond, gefaseerde bouw van zwaartekrachtmuren, kerende wanden, de sluisdam en rotsvullingophoging, vervolgens plaatsing van bekledingsplaten en andere componenten, en ten slotte de geleidelijke stijging van het reservoir van rivierbedding tot normaal bedrijfspeil. Elke stap liet de grond en constructies bezinken onder hun eigen gewicht voordat de volgende belasting werd toegevoegd. Betonnen onderdelen werden als elastisch beschouwd, terwijl de gronden en rotsvulling een geavanceerd plasticiteitsmodel volgden dat was gekalibreerd aan laboratoriumproeven. Deze opzet stelde het model in staat niet alleen te reproduceren hoeveel de dam zet, maar ook hoe de omringende grond toegeeft en spanningen herverdeelt naarmate de belastingen in de tijd evolueren.

Waar de dam zakt en waar hij uitrekt

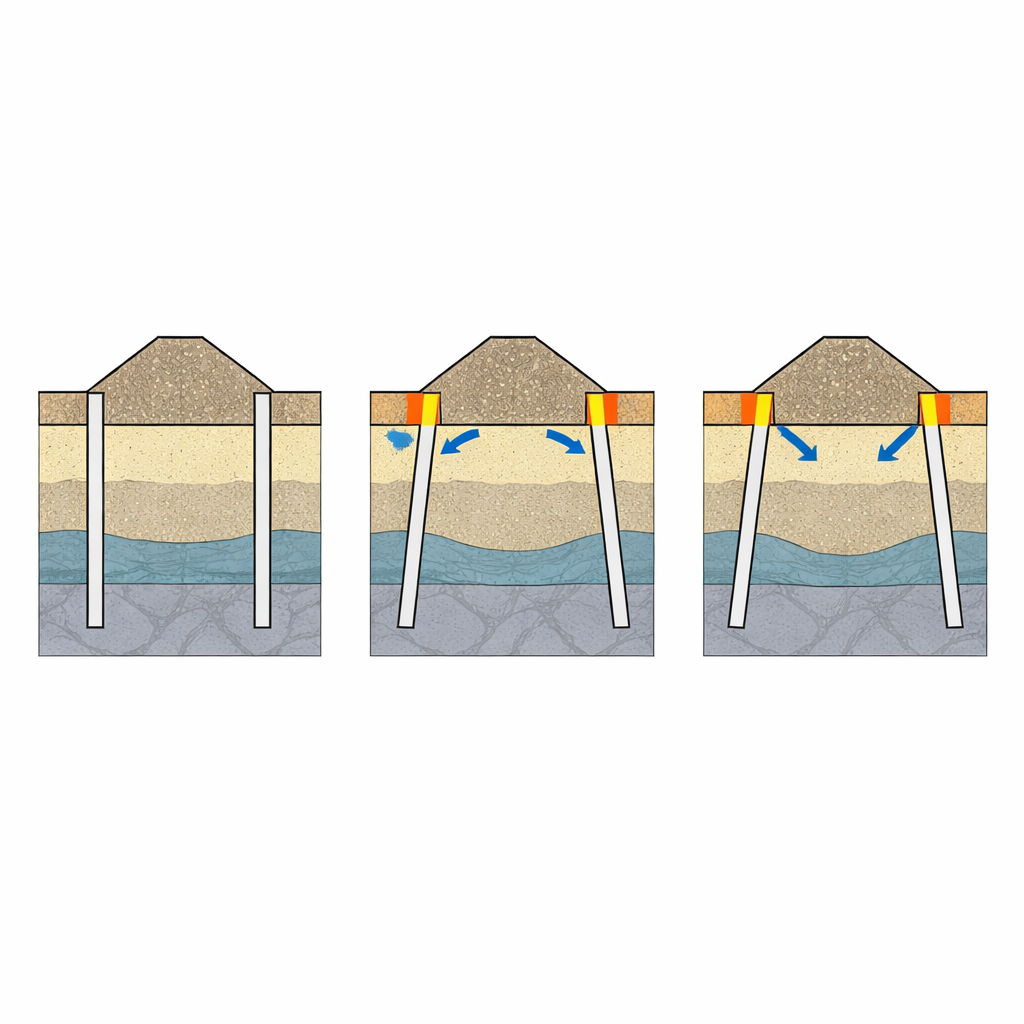

De simulaties tonen aan dat het damsysteem zich niet als één massief blok beweegt. Het flexibelere aarde‑steen gedeelte zet ongeveer 28 procent meer dan het stijvere betonnen sluismedeel. Dit verschil wordt veroorzaakt door het grotere volume en de lagere stijfheid van de rotsvulling, evenals een dikkere, meer samendrukbare grondbedekking eronder. Daardoor ervaren voegen tussen sluiskamers nabij de oevers grotere schuif‑ en opensperbewegingen dan die in het centrale deel, hoewel de voorspelde verplaatsingen binnen de huidige ontwerplimieten blijven. Een andere belangrijke bevinding betreft de verticale kerende wand, die in de grondbedekking hangt in plaats van in het gesteente verankerd te zijn. Ongelijke zetting—groter in het midden van de rivier dan nabij de oevers—zorgt ervoor dat de wand buigt en een zone van aanzienlijke trekspanningen creëert aan de bovenkant van het rechteroevergedeelte. Evenzo vertonen ondergrondse doorlopende wanden onder de zwaartekrachtkeringen ongelijke zetting en rotatie, met ontwikkeling van trekspanningen zowel aan hun bodems (waar verticale vervorming het grootst is) als nabij hun toppen, waar de wanden vergrendeld zijn aan de bovengelegen betonconstructies.

Berekeningen omzetten in veiligere ontwerpen

Buiten het in kaart brengen van hoe deze specifieke dam vervormt, belicht het werk specifieke locaties die extra aandacht verdienen in ontwerp en uitvoering. Daartoe behoren voegen tussen sluiskamers, de bovenkanten van kerende wanden waar buiging scheurvorming kan veroorzaken, en de bodems en toppen van ondergrondse doorlopende wanden waar spanning kan ophopen. Omdat de voorspelde zettingen kleiner zijn dan die waargenomen in sommige vergelijkbare dammen, helpt de studie ook het gedrag van het project in context te plaatsen. Breder gezien laten de onderzoekers zien dat hun octree‑gebaseerde, gekoppelde numerieke methode grote, onregelmatige dam‑fundament systemen met sterk niet‑lineair grondgedrag aankan. Ze betogen dat dit raamwerk toekomstige optimalisatie van versterkingszones en bouwschema’s kan sturen en uitgebreid kan worden om te simuleren hoe dergelijke dammen zouden reageren op aardbevingen, vloeibaarwording van zwakke lagen en langetermijnschade aan beton—waardoor uiteindelijk bijdraagt aan veiliger waterkrachtontwikkeling op uitdagende funderingen.

Wat dit betekent voor toekomstige dammen

Voor niet‑specialisten is de kernboodschap dat de veiligheid van een moderne dam net zozeer afhangt van de verborgen grond en begraven wanden onder de waterlijn als van de zichtbare betonnen kroon. Door zorgvuldig te modelleren hoe elk deel van een gemengde betonnen en aarde‑steen dam samen vervormt, wijst deze studie aan waar scheuren of overmatige beweging het meest waarschijnlijk zullen ontstaan. De aanpak biedt ingenieurs een krachtig ‘röntgenbeeld’ van complexe damsystemen gebouwd op diepe, zachte funderingen, waardoor zij kwetsbare zones kunnen versterken voordat problemen ontstaan en zo betrouwbaardere, minder ingrijpende waterkracht in moeilijk terrein ondersteunen.

Bronvermelding: Liu, B., Wang, F., Zou, D. et al. Investigation of deformation characteristics of gate and earth–rock dam systems under deep overburden conditions. Sci Rep 16, 13464 (2026). https://doi.org/10.1038/s41598-026-44128-w

Trefwoorden: aarde‑steen dam, diepe grondbedekking, <keyword>vervorming van afdichtingswanden, veiligheid van waterkracht
