Numeriek onderzoek naar de prestaties van een geforceerd ventilatiesysteem bij waterstoflek in een ondergrondse waterstofapparatuurruimte

Ondergrondse waterstof veilig houden

Waterstof wordt vaak geprezen als een schone brandstof voor de toekomst, maar het is ook sterk ontvlambaar en zeer licht, waardoor het bij lekkage binnenshuis de neiging heeft zich onder plafonds te verzamelen. Nu steden overwegen waterstofapparatuur en tankstations ondergronds te plaatsen om ruimte te besparen en de veiligheid op straatniveau te verbeteren, rijst een dringende vraag: hoe voorkomen we dat gelekte waterstof zich in kleine ondergrondse ruimtes ophoopt tot explosieve concentraties? Deze studie gebruikt gedetailleerde computersimulaties om te onderzoeken hoe goed verschillende ventilator- en ventilatieopeningen gelekte waterstof uit een compacte ondergrondse apparatuurruimte kunnen afvoeren.

Waarom waterstofsystemen ondergronds plaatsen?

Bovengrondse waterstofstations moeten op ruime veiligheidsafstanden van woningen, scholen en andere gebouwen worden geplaatst. In dichtbebouwde steden is het lastig om grote open percelen voor dergelijke faciliteiten te vinden, wat de verspreiding van waterstofaangedreven vervoer vertraagt. Het ondergronds brengen van cruciale apparatuur kan de explosie-impact op nabije gebouwen verkleinen en het plaatsen van tankpunten vergemakkelijken. Maar ondergronds plaatsen elimineert natuurlijke luchtstromen en legt structurele beperkingen op aan hoeveel openingen in muren en plafonds kunnen worden gemaakt. De auteurs richten zich op een realistisch kleine betonnen ruimte, slechts enkele meters per zijde, om te zien hoe waterstof zich zou verspreiden bij een lek en hoe geforceerde ventilatie het weer zou kunnen verwijderen.

Hoe het lek en de ventilatie op de computer werden getest

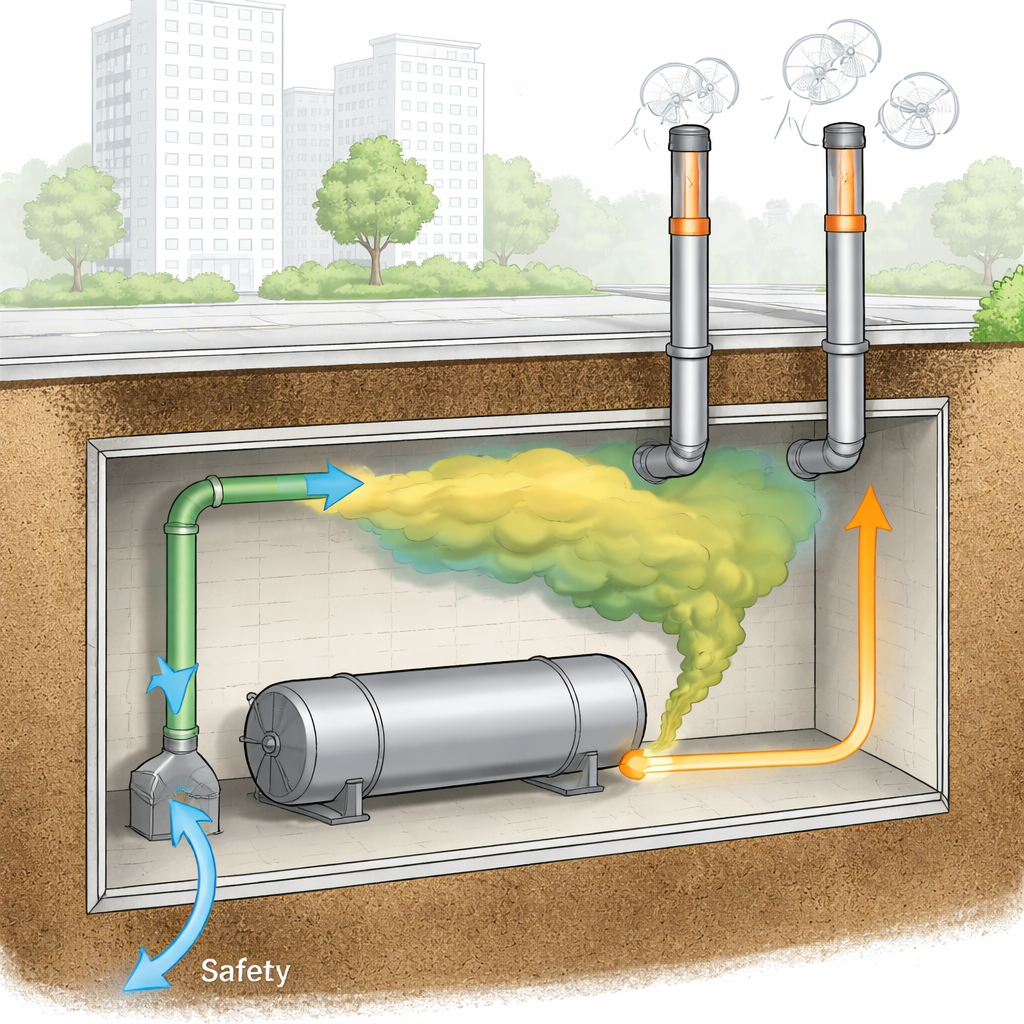

Het team bouwde een driedimensionaal model van een ondergrondse ruimte met een waterstofmondstuk op de vloer, een kleine zijdelingse opening nabij de vloer, een grotere hoofdtoevoeropening en één of twee afzuigventilatoren op plafondniveau. Met commerciële stromingssoftware simuleerden ze hoe waterstof als een straal vanaf de vloer omhoog schoof en zich met stilstaande lucht mengde, en later werd afgevoerd toen de ventilatoren werden ingeschakeld. Negen zogenaamde ‘wat-als’-gevallen varieerden drie hoofdvariabelen: hoeveel ventilatoren draaiden, of de hoofdtoevoeropening open of dicht was, en hoe snel waterstof lekte. De simulaties volgden hoe de waterstofconcentratie op veel punten in de ruimte veranderde en, belangrijk, hoeveel tijd het kostte voordat het gemiddelde niveau kritieke veiligheidsdrempels voor ontvlambaarheid overschreed.

Wat er gebeurt bij een waterstoflek binnenshuis

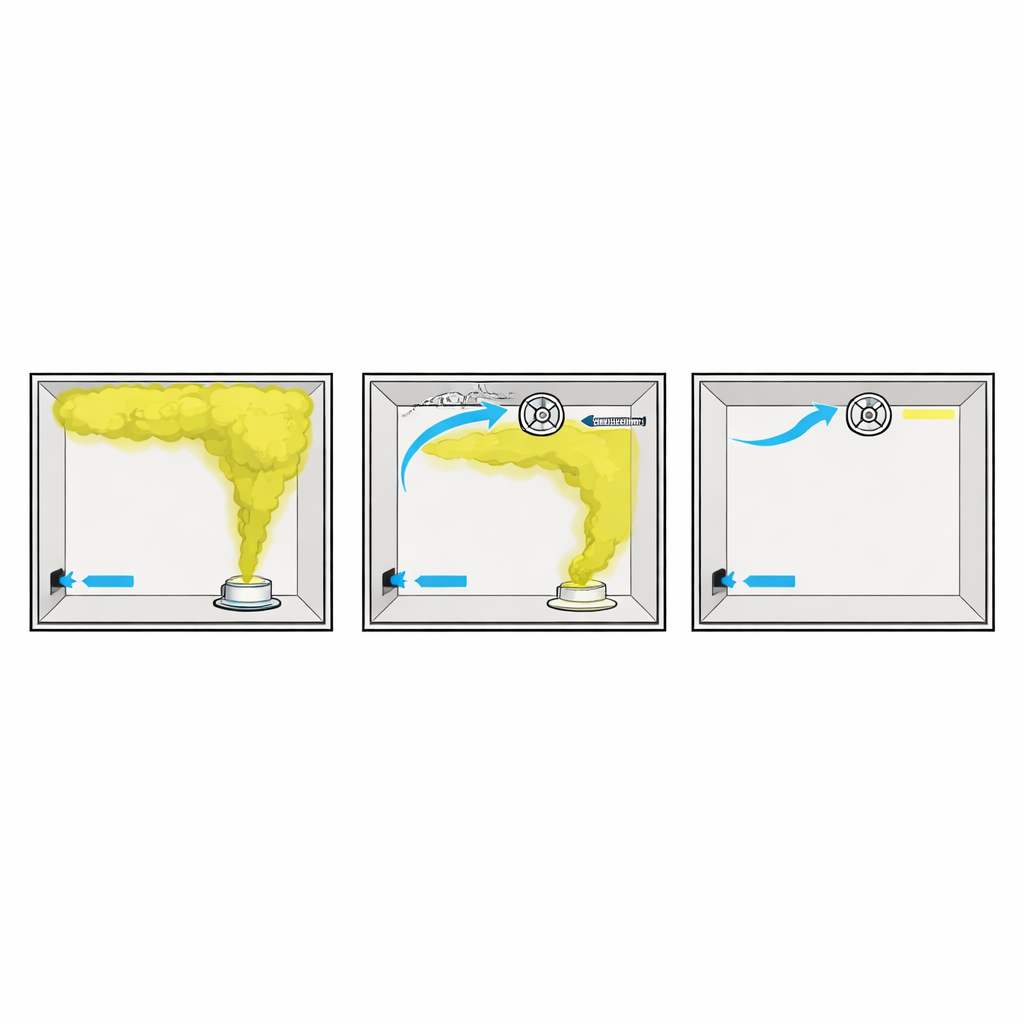

In alle lekgevallen verscheen hetzelfde patroon: waterstof schoot als een smalle straal omhoog, raakte het plafond en spreidde zich vervolgens zijwaarts uit om een gaslaag te vormen die geleidelijk dikker werd en naar beneden kroop. Punten op dezelfde hoogte vertoonden vergelijkbare concentraties, terwijl hogere locaties als eerste gevaarlijk werden. Bij realistische lekstromen overschreed grote delen van de ruimte binnen minder dan een minuut duidelijk ontvlambare concentraties, en zonder enige ventilator draaide een groot deel van de ruimte binnen vijf minuten boven de 10 procent waterstof. Het openen van een opening naar buiten bood enige natuurlijke verlichting, maar niet genoeg om de niveaus veilig onder de onderste ontvlambaarheidsgrens te houden.

Hoe ventilatorindelingen de veiligheidsmarges veranderen

Wanneer de onderzoekers na een lek geforceerde ventilatie inschakelden, maakte de precieze plaatsing van ventilatoren en openingen een groot verschil. Als de hoofdtoevoeropening gesloten bleef, versnelde zelfs het toevoegen van een tweede afzuigventilator de verdunning slechts bescheiden. Daarentegen verkortte het openen van de hoofdtoevoeropening, zodat frisse lucht vrij naar binnen kon stromen, de tijd die nodig was voor waterstof bij het plafond om onder de ontvlambaarheidsgrens te dalen met ongeveer 75 tot 90 procent. Het plaatsen van de toevoer- en afvoerventilatie aan dezelfde muur werkte beter dan op tegenovergestelde muren, omdat slechte indelingen dode hoeken creëerden nabij een plafondverspringing waar waterstof bleef hangen. Onder de beste configuraties daalde het bovenste deel van de ruimte in slechts enkele seconden onder het ontvlambare niveau; bij slechte configuraties kon dit meer dan een minuut duren.

Een eenvoudige vuistregel-tool

Naar naast de gedetailleerde simulaties ontwikkelden de auteurs een eenvoudig wiskundig model dat de hele ruimte behandelt alsof de gasmengsels perfect gemengd zijn. Dit model gebruikt alleen het kamervolume, de lekstroom en de in- en uitstroom van de ventilatoren om te schatten hoe het gemiddelde waterstofniveau in de tijd stijgt en daalt. Wanneer de gesimuleerde ruimte zich relatief gelijkmatig gedroeg—zonder sterke pockets van hoge of lage concentratie—voorspelde het eenvoudige model de tijd om de ontvlambaarheidsdrempels te bereiken of te passeren binnen ongeveer 7 procent. In gevallen met sterke lagen of stagnante zones groeide de fout tot ongeveer 15 procent, maar het gaf nog steeds een redelijke eerste schatting. Dit maakt het model nuttig in een vroeg ontwerpfase, terwijl gedetailleerde simulaties voor de definitieve controle kunnen worden gereserveerd.

Wat dit betekent voor ondergrondse waterstofruimtes

Voor ontwerpers van ondergrondse waterstofapparatuurruimtes is de boodschap van de studie helder: hoe je ventilaties openingen plaatst kan even belangrijk zijn als, of belangrijker dan, hoe krachtig je ventilatoren zijn. Het zorgen voor een ruim bemeten buitenluchtaanzuiging en het coördineren van die aanzuiging met de afzuigventilator—bij voorkeur aan dezelfde zijde en gericht om gebieden waar waterstof zich verzamelt weg te vegen—kan de tijd die de ruimte in een ontvlambare toestand blijft tot wel 90 procent verkorten. De auteurs tonen aan dat met slimme geometrie en bescheiden ventilatiestromen ondergrondse ruimtes strikte waterstofveiligheidsdoelen kunnen halen zonder grote, structureel verzwakkende openingen in muren en plafonds te hoeven maken.

Bronvermelding: Shin, HC., Hwang, I. & Seo, H. Numerical study on the performance of a forced ventilation system under hydrogen leakage in an underground hydrogen equipment room. Sci Rep 16, 10782 (2026). https://doi.org/10.1038/s41598-026-43773-5

Trefwoorden: waterstofveiligheid, ondergrondse tankvoorziening, ventilatieontwerp, gaslekverspreiding, computational fluid dynamics
