Versnellen van het ontwerp van fotonische gassensoren: machine learning-gestuurde inverse optimalisatie van siliciumfotonica Bragg-roosters

Waarom slimmere gassensoren ertoe doen

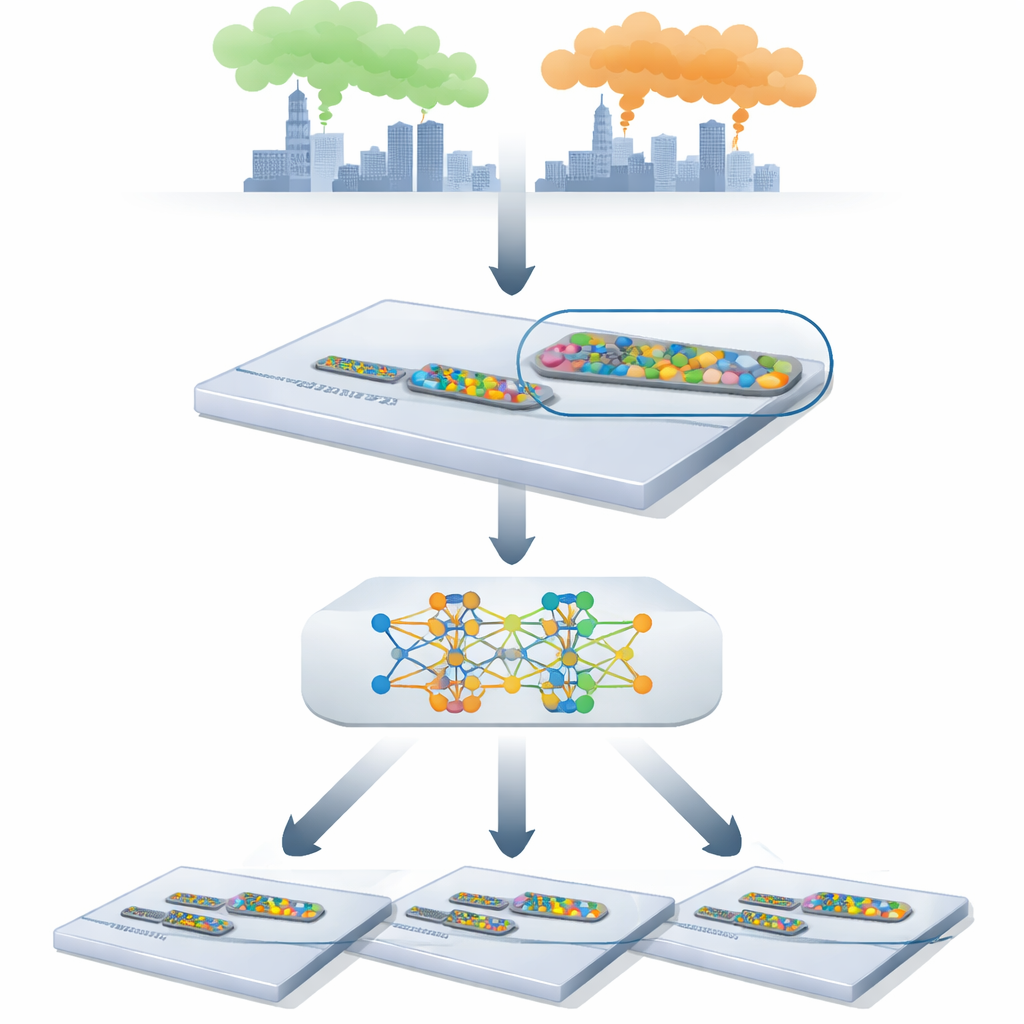

Van stedelijke luchtverontreiniging tot klimaatverandering: ons leven hangt steeds meer af van precies weten wat er in de lucht om ons heen zit. Twee van de belangrijkste broeikasgassen, kooldioxide en methaan, zijn bij lage concentraties moeilijk nauwkeurig te meten zonder omvangrijke of dure apparatuur. Dit artikel presenteert een nieuwe manier om kleine lichtgebaseerde gassensoren op siliciumchips veel sneller te ontwerpen, waarbij machine learning het vroegere langzame proef‑en‑foutproces automatiseert.

Minuscule valstrikken voor licht op een chip

Centraal in dit werk staat een speciaal type optische structuur genaamd een Bragg-rooster, gebouwd op een siliciumchip. Stel je een microscopisch spoor voor voor licht, waarbij de baan periodiek van breedte verandert zodat bepaalde kleuren licht sterk worden teruggekaatst. De auteurs gebruiken een "slot"-ontwerp: twee dunne siliciumrails gescheiden door een smalle opening gevuld met een op maat gemaakte polymeer. Gasmoleculen glippen in die opening en veranderen subtiel hoe licht er doorheen gaat. Dat verschuift op zijn beurt de kleur waarop de structuur licht reflecteert, waardoor de sensor de aanwezigheid van gassen zoals kooldioxide en methaan kan registreren zonder extra kleurstoffen of coatings.

Slimme materialen die het gas voelen

Het team kiest polymeren die verschillend reageren op verschillende gassen. Wanneer een doelsgas aanwezig is, kan het de optische eigenschappen van het polymeer licht veranderen of zelfs milde zwelling veroorzaken. Omdat het licht in het slotgebied sterk geconcentreerd is in deze met polymeer gevulde opening, beïnvloeden zelfs kleine veranderingen de gereflecteerde kleur sterk. Door het ene polymeer door het andere te vervangen, kan hetzelfde basischipontwerp voor verschillende gassen worden afgestemd, waardoor het platform een soort modulair gereedschapskist voor gassensing wordt. Deze materiaalkeuze, gecombineerd met de slotgeometrie, stelt het apparaat in staat hoge gevoeligheid te bereiken terwijl het compact blijft en compatibel met standaard siliciumfabricage.

Het ontwerpprobleem omdraaien

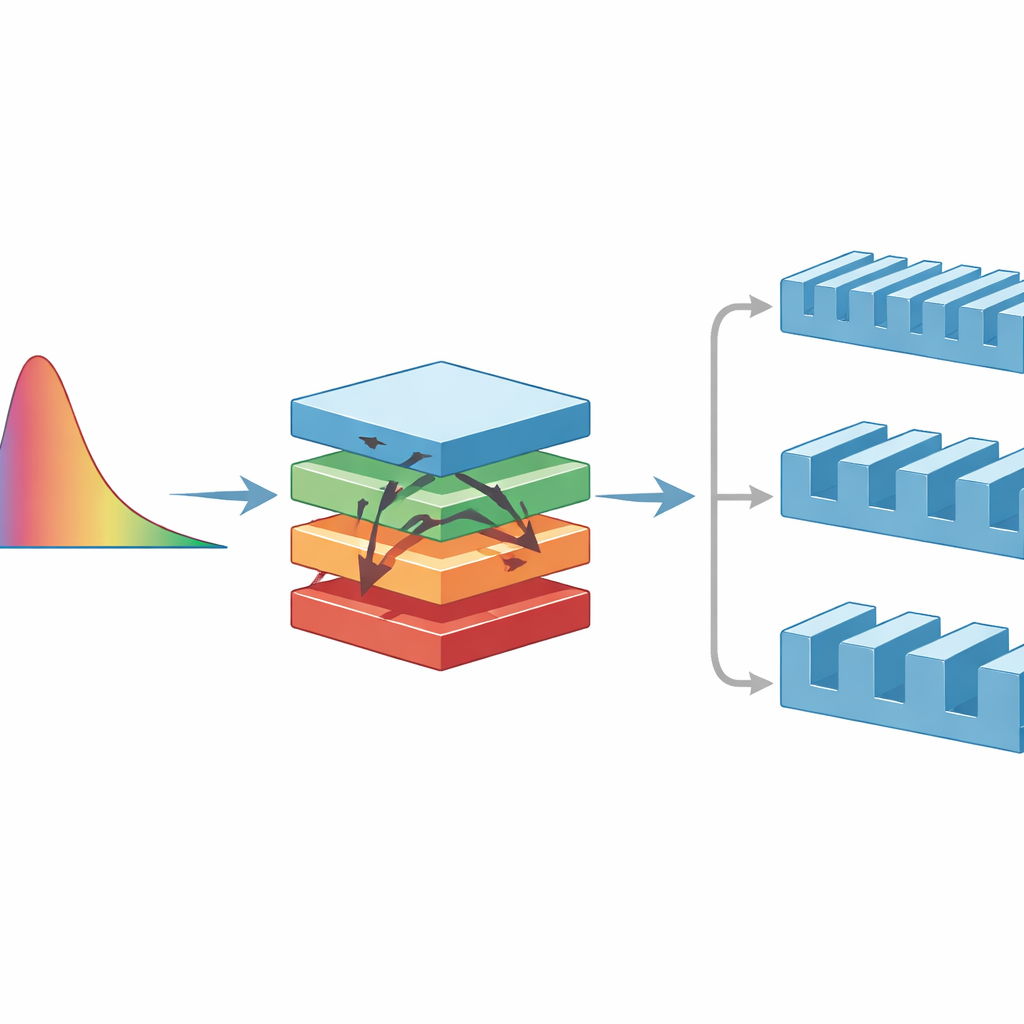

Het met de hand ontwerpen van deze miniatuur lichtvalen is ingewikkeld. Meerdere geometrische knoppen — zoals de afstand van de richels, hun diepte, de breedte van de siliciumrails en de hoogte van het slot — bepalen gezamenlijk de uiteindelijke optische respons. Traditioneel zouden ingenieurs een ontwerp kiezen, zware simulaties uitvoeren en parameters langzaam bijsturen totdat ze het gewenste spectrum kregen. Hier draaien de auteurs het probleem om: ze starten vanuit het gewenste optische gedrag (bijvoorbeeld een bepaalde resonantiekleur en -breedte voor een gekozen gas) en vragen een machine learning-model om de chipgeometrie te voorspellen die dat gedrag produceert. Deze "inverse ontwerp"-benadering heeft tot doel duizenden tijdrovende simulatielopen te vervangen door één snelle voorspelling.

Hoe de leerengine werkt

Om deze engine te trainen bouwden de onderzoekers eerst een dataset van iets meer dan duizend gesimuleerde sensordesigns voor kooldioxide en methaan. Voor elk ontwerp registreerden ze het gas type, hoeveel licht er doorheen ging bij resonantie, de exacte positie van de resonantiekleur en hoe scherp die eigenschap was. Ze gebruikten deze spectrale kenmerken als inputs en de vier belangrijkste geometrische parameters als outputs voor hun leersysteem. Voor het trainen breidden ze de inputs uit met combinaties van kenmerken en codeerden ze het gastype met diens fysieke brekingsindex, waarmee ze echte fysica in de gegevensrepresentatie verankerden. Een zorgvuldig afgestemd neuraal netwerk, automatisch geoptimaliseerd met een tool genaamd Optuna, werd gecombineerd met meerdere boomgebaseerde modellen in een "stacking"-ensemble, waarbij meerdere voorspellers samenkomen in een laatste beslissingslaag.

Snel, nauwkeurig ontwerp op aanvraag

Het resulterende hybride model kan alle vier geometrische parameters met extreem hoge nauwkeurigheid reproduceren en legt meer dan 99% van de variatie in de simulatiedata vast. In een realistische test vroeg het team het model een nieuwe structuur te ontwerpen voor het detecteren van kooldioxide die het nog nooit eerder had gezien. Wanneer ze de door het model voorspelde geometrie simuleerden, kwam het resulterende optische spectrum vrijwel perfect overeen met het doel, terwijl de berekening ongeveer tweeduizend keer sneller was dan een traditionele optimalisatieronde. Ze onderzochten ook hoe het ontwerp kleine fabricagefouten verdraagt en vonden dat de sensorprestatie stabiel blijft bij bescheiden variaties, een belangrijke vereiste voor productie in de praktijk.

Wat dit vooruit betekent

Voor de niet‑specialist is de kernboodschap dat de auteurs een "ontwerpautopilot" hebben gebouwd voor chipmaat gassensoren. In plaats van elk nieuw apparaat langzaam met de hand bij te stellen en te simuleren, kunnen ingenieurs specificeren hoe ze willen dat de sensor zich gedraagt en het getrainde model meteen een geschikte geometrie laten voorstellen. Deze aanpak kan de ontwikkeling van compacte, hoogpresterende gassensoren voor milieu‑monitoring, industriële veiligheid en gezondheids toepassingen versnellen. Naarmate het raamwerk wordt uitgebreid naar meer gassen, materialen en gemeten gegevens, kan het helpen om precieze optische gassensing om te zetten in een schaalbaar, aanpasbaar technologisch platform.

Bronvermelding: Khafagy, M., Khafagy, M. & Swillam, M.A. Accelerating photonic gas sensor design: machine learning-driven inverse optimization of silicon photonics Bragg gratings. Sci Rep 16, 11650 (2026). https://doi.org/10.1038/s41598-026-43725-z
