Mechanisme van boutribbengeometrie bij het beheersen van de overgang van bros naar ductiel falen van bout–mortel interfaces

Ondergrondse rotsen bijeenhouden

Diepe tunnels en cavernes—of het nu voor spoorwegen, waterkracht of mijnbouw is—zijn afhankelijk van metalen staven, rotsbouten genoemd, om het omliggende gesteente tegen instorten te beschermen. Deze bouten worden met een cementachtige mortel in gaten gelijmd, en kleine richels langs de bout vergrendelen alles. Deze studie laat zien dat de grootte en de tussenruimte van die richels kunnen bepalen of het ondersteuningssysteem plotseling en gevaarlijk faalt, of juist uitrekt en energie absorbeert op een veiligere, vergevingsgezindere manier.

Waarom de vorm van boutrichels ertoe doet

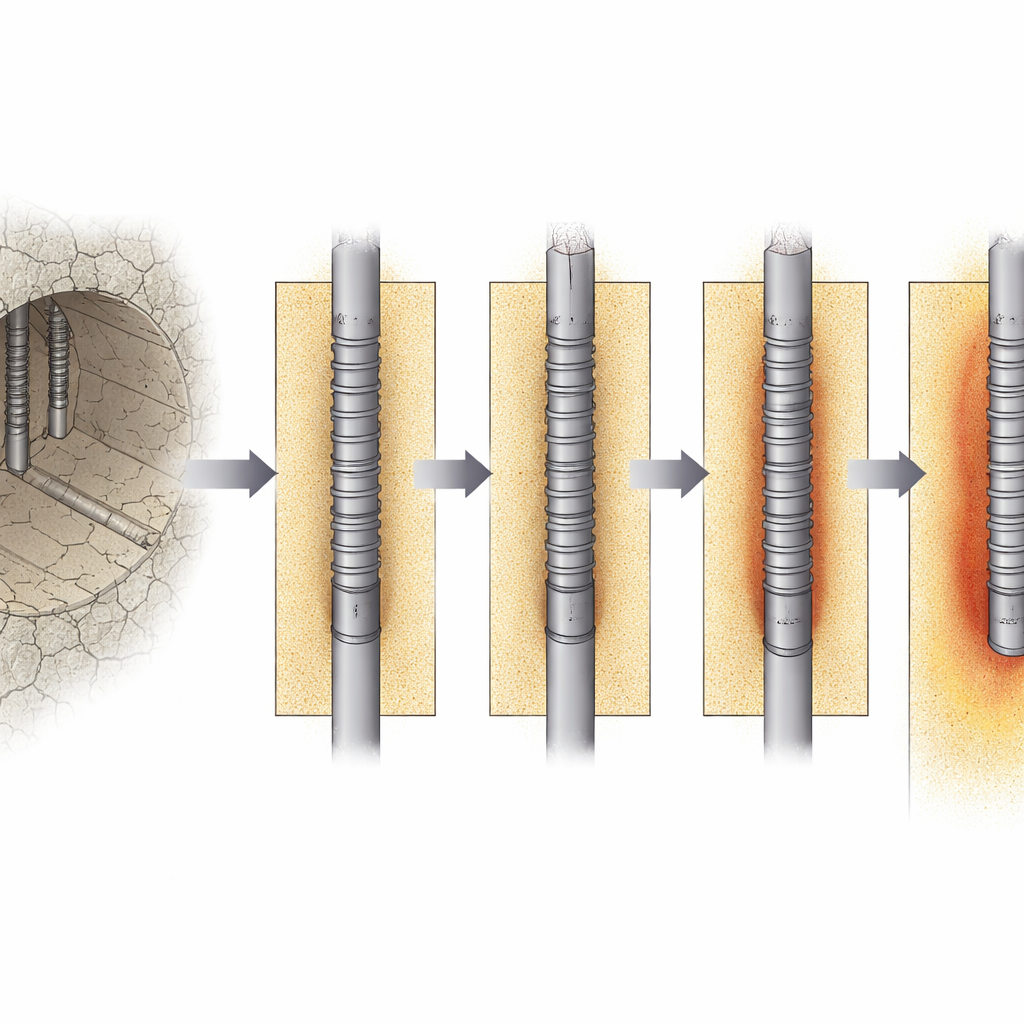

Bij een volledig opgevulde rotsbout worden belastingen overgedragen van de stalen staaf naar de mortel en vervolgens naar het gesteente. De zwakste schakel is vaak de dunne contactzone tussen bout en mortel. Ingenieurs weten al lang dat het veranderen van het ribpatroon op een bout de sterkte van die verbinding beïnvloedt, maar niet precies waarom. De auteurs concentreren zich op een eenvoudige geometrische maat: de verhouding tussen de tussenruimte van de richels en hun hoogte. Door deze verhouding systematisch te variëren, onderzoeken ze hoe de richelsgeometrie bepaalt of de verbinding breekt in een brosse knik of vervormt in een meer geleidelijke, energie-absorberende manier.

Bolts testen tot ze loskomen

Het team voerde gecontroleerde laboratorium uittrekproeven uit op drie typen hoogvast stalen bouten ingebed in sterke granietblokken met standaard cementmortel. Eén bout had dicht opeengeplaatste richels, een andere had wijder verspreide richels, en een derde had iedere tweede rib verwijderd om de tussenruimte te maximaliseren. Hoewel alle bouten vergelijkbare piekbelastingen aankonden, zagen hun breuken er heel verschillend uit. De dicht geribde bout neigde ertoe de mortel schoon langs de interface door te snijden, waardoor een gladde cilindrische oppervlakte achterbleef en verpletterd materiaal tussen de richels werd vastgehouden—een klassiek bros schuiffalen met een steile krachtval na het bereiken van de piek.

Van plots breken naar uitrekkende falen

Bouten met wijder verspreide richels gedragen zich milder. In plaats van een scherpe breuk toonden hun kracht–verplaatsingscurves een bredere piek gevolgd door een langzame daling, met aanzienlijke resterende sterkte zelfs na merkbare beweging. Wanneer de proefstukken werden geopend, was de mortel tussen de richels niet alleen afgeschaafd maar ook verpletterd en naar buiten gedrukt, wat zichtbare scheuren en lichte uitzetting in het omliggende gesteente veroorzaakte. Dit gemengde schuiven en uitzetten—bekend als schuif-dilatatie—verspreidde schade over een groter gebied en stelde het systeem in staat tweeënhalf tot meer dan drie keer zoveel energie vóór de piek op te nemen als in het brosse geval. Metingen van rek langs de bouten bevestigden dat in deze ductiele gevallen krachten dieper in de mortel doordrongen en meer materiaal betrokken bij het dragen van de last.

Inzichten van binnenuit met digitale korrels

Om te begrijpen wat er in de mortel gebeurt waar experimenten moeilijk zicht bieden, bouwden de auteurs een gedetailleerd numeriek model met een discrete elementenmethode. In deze aanpak worden mortel en gesteente voorgesteld als veel kleine deeltjes die aan elkaar zijn verbonden, zodat scheuren natuurlijk kunnen ontstaan en groeien. Na zorgvuldige afstemming van het model op laboratoriumspannings–rekgegevens en uittrekcurves volgden ze hoe krachten en scheuren zich ontwikkelden rond richels met verschillende tussenruimtes. Bij dicht opeengeplaatste richels liepen krachten bijna horizontaal langs de interface en smolten scheuren snel samen tot een dunne schuifzone, wat het plotselinge verlies van sterkte verklaart. Bij grotere tussenruimtes verlieten krachten de richels onder steilere hoeken en drongen diep in de mortel door, terwijl scheuren zich vormden als een verspreid netwerk van schuif‑tensie breuken in een bredere zone.

Hoe geometrie extra grip creëert

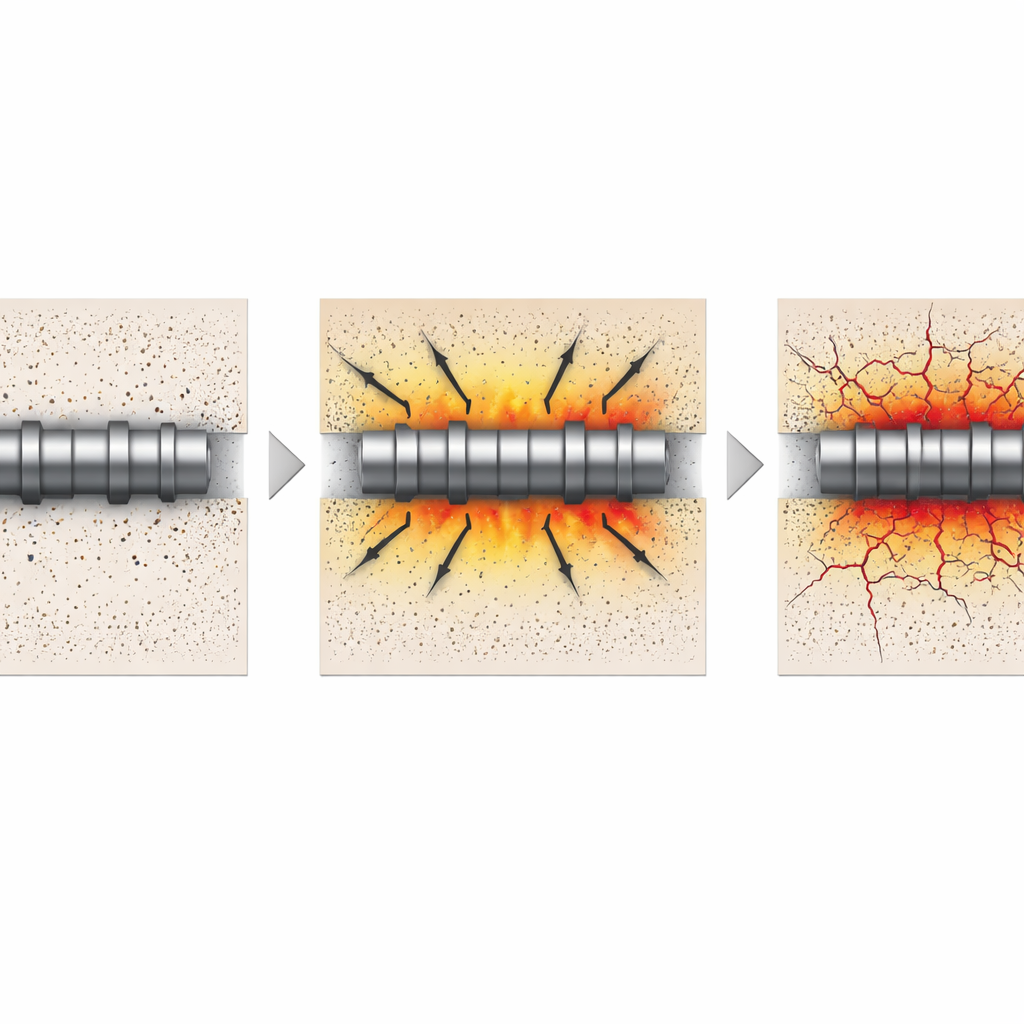

De simulaties toonden ook aan dat wanneer de mortel tussen wijder geplaatste richels verpletterd en verschoven wordt, deze gedwongen wordt zijwaarts uit te zetten. Deze zelfgegenereerde uitzetting drukt harder tegen het omliggende materiaal en creëert een interne inperkende spanning die wrijving en residuele sterkte langs de interface juist verhoogt. Met andere woorden, de juiste richelsgeometrie verandert de interface in een actieve energieabsorbeerder: in plaats van dat een enkele dunne vlak faalt, bevordert het een dikkere materiaalzone die op gecontroleerde wijze scheurt, verplettert en schuift terwijl hij blijft dragen.

Veiliger ondergronds ondersteuningsontwerp

Voor niet‑specialisten is de kernboodschap dat de kleine richels op een rotsbout geen loutere productiedetails zijn—het zijn krachtige ontwerpgrepen. Door de verhouding tussen tussenruimte en hoogte van boutrichels binnen een geoptimaliseerd bereik te vergroten, kunnen ingenieurs het faalmechanisme doelbewust verschuiven van plotseling, bros breken naar geleidelijke, ductiele vervorming die veel meer energie absorbeert. Dit inzicht ondersteunt een verschuiving van het simpelweg sterker maken van bouten naar het afstemmen van hoe ze falen, waarmee ondersteuningssystemen beter bestand worden tegen rotsontploffingen, grote bodembewegingen en andere extreme ondergrondse omstandigheden.

Bronvermelding: Bian, W., Yang, J., Lu, X. et al. Mechanism of bolt rib geometry in controlling the brittle-to-ductile failure transition of bolt-grout interfaces. Sci Rep 16, 10836 (2026). https://doi.org/10.1038/s41598-026-43567-9

Trefwoorden: rotsbouten, ondergrondse tunnels, structurele veiligheid, energieabsorptie, materiaalfalen
