Ontwerpoptimalisatie en prestatie-evaluatie van semi-geprefabriceerde UHPC-RC metrostations

Waarom het verkleinen van metrostation belangrijk is

Naarmate steden dichter worden, graven we grotere en dieper gelegen ruimten voor ondergrondse treinen. Die extra ruimte helpt om menigten te verplaatsen, maar heeft een prijs: dikkere wanden, langere bouwtijden, meer overlast aan straatniveau en minder ruimte voor winkels, technische ruimten en reizigers. Deze studie onderzoekt een nieuwe manier om metrostations te bouwen die de constructie slanker, sneller te realiseren en duurzamer maakt, zonder de veiligheid aan te tasten.

Een nieuw soort ondergrondse schil

De onderzoekers richten zich op een materiaal dat ultra-hoge prestatiebeton heet, of UHPC. In tegenstelling tot gewoon beton is UHPC zo samengesteld dat de deeltjes zeer dicht op elkaar zitten en stalen vezels zijn toegevoegd, waardoor het zowel zeer sterk is als sterk bestand tegen scheurvorming en waterindringing. Het team combineert dunne fabrieksprefab UHPC-panelen met conventioneel ter plaatse gestort gewapend beton om een ‘composiet’ stationbox te vormen: UHPC-elementen fungeren als permanente buitenhuiden, terwijl regulier beton ter plaatse wordt ingebracht. Deze semi-geprefabriceerde aanpak probeert het beste van twee werelden te benutten—de sterkte en duurzaamheid van UHPC en de flexibiliteit en lagere kosten van conventioneel beton.

Van fabriek naar voltooid station

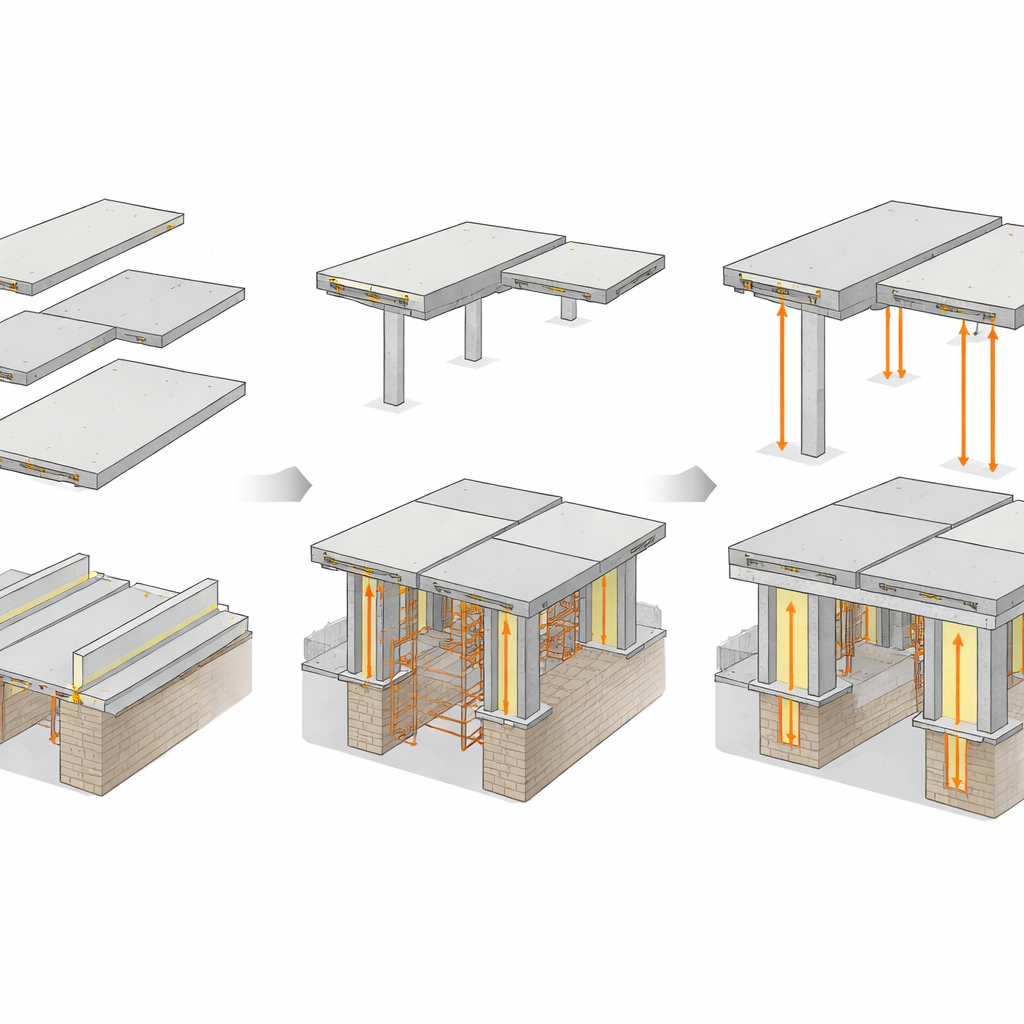

In plaats van het volledige stationsframe in een modderige uitgegraven kuil op te bouwen met tijdelijke bekisting, brengt de nieuwe methode veel elementen kant-en-klaar aan. Nadat de funderingsplaat en onderliggende balken zijn gestort, worden UHPC-kolommen en zijwandpanelen geplaatst. Holle UHPC-balken en plaatbekisting worden vervolgens opgehesen en ondersteund, waardoor een stijf skelet ontstaat. Gewoon beton wordt in en op deze schillen gestort om de definitieve balken, vloeren, dak en wanden te vormen. Omdat de UHPC-panelen permanent blijven zitten, is er veel minder aan tijdelijke ondersteuningen nodig en hoeft grote oppervlakken bekisting niet verwijderd te worden, wat de bouwtijd verkort en de geluidsoverlast, stof en afval op de bouwplaats vermindert.

Dunnere constructie, meer bruikbare ruimte

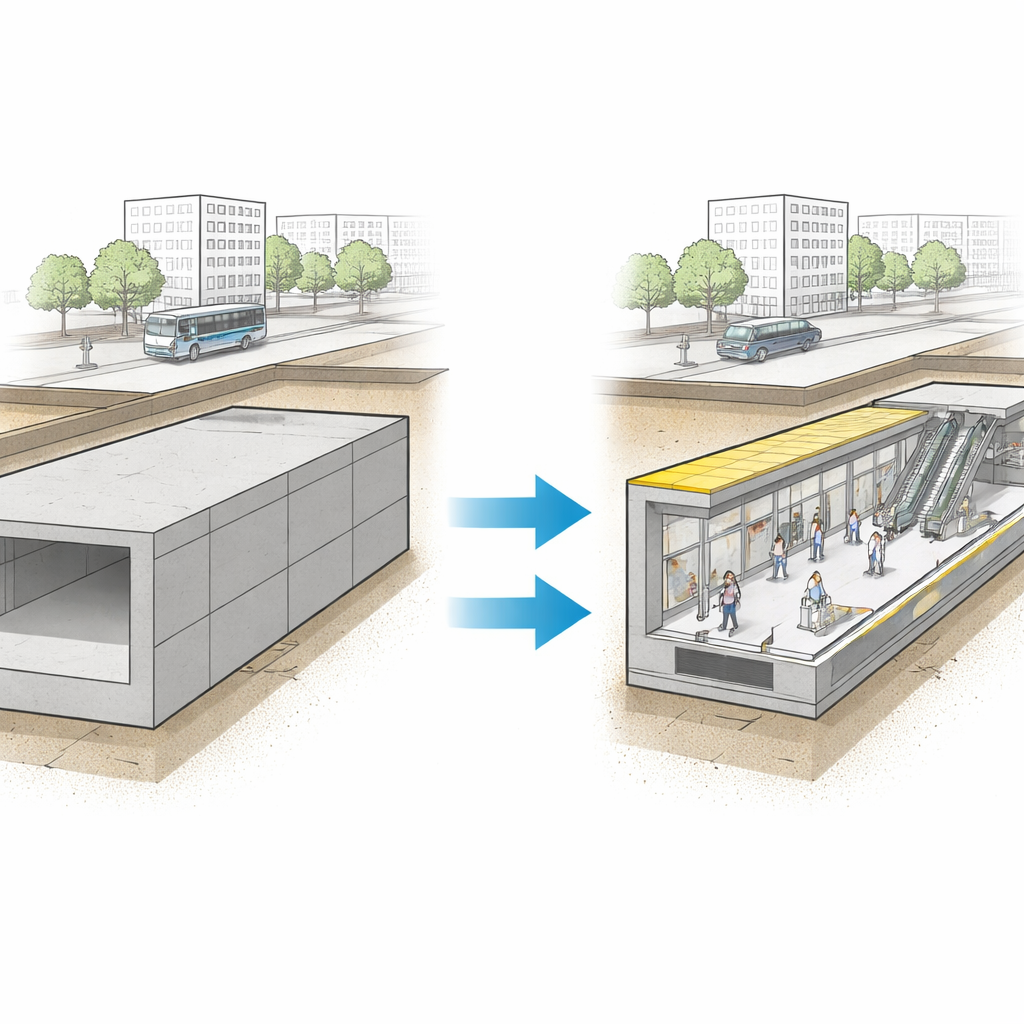

Door te vertrouwen op de superieure sterkte van UHPC herontwerpen de onderzoekers het dak en de tussenverdiepingen zodat ze merkbaar dunner kunnen worden, terwijl ze toch dezelfde belastingen van grond, water, apparatuur en passagiers dragen. In hun case study-station in Qingdao, China, wordt de dakplaat ongeveer 12% dunner en de tussenvloer ongeveer 13% dunner, terwijl ook de hoofdbalken minder diep zijn. In totaal neemt de ondergrondse box ongeveer 1,8% minder ruimte in dwarsdoorsnede in beslag, maar neemt de bruikbare oppervlakte voor mensen en faciliteiten licht toe en verbetert het aandeel van effectief te gebruiken ruimte. De hoofdstructuur kan ook ruwweg vier maanden eerder gereed zijn dan bij de traditionele volledig ter plaatse gestorte methode, een aanzienlijke tijdwinst voor een druk stedelijk tracé.

Kracht en veiligheid op de proef gesteld

Om te waarborgen dat het slankere station decennialang veilig blijft functioneren, voert het team gedetailleerde computersimulaties en engineeringcontroles uit. Met driedimensionale eindige-elementmodellen onderzoeken ze hoe het composietstation reageert tijdens de bouw, wanneer tijdelijke belastingen ernstig kunnen zijn, en tijdens langdurige exploitatie onder gronddruk, waterdruk en passagiersbelastingen. Ze volgen spanningen, vervormingen en eventuele aanvang van permanente schade in de UHPC-schilden en de betonkern. De resultaten tonen slechts zeer kleine vervormingen—op de orde van enkele millimeters—en vrijwel geen plastische schade. In vergelijking met een conventioneel station laat het UHPC-gebaseerde ontwerp consequent hogere veiligheidsreserves zien tegen buiging, afschuiving en scheurvorming, ondanks het gebruik van minder materiaal.

Wat dit betekent voor toekomstige metrowerken

In eenvoudige bewoordingen concludeert de studie dat een metrostation gebouwd met dunne UHPC-schillen en reguliere betonvulling slanker, ruimtelijker en sneller te bouwen kan zijn, terwijl het nog steeds veiliger en duurzamer is dan een traditioneel station. De constructie sluit water effectiever buiten, beschermt de wapening beter en verdraagt dagelijkse belastingen met ruime marges. Hoewel deze conclusies zijn gebaseerd op een specifiek voorbeeld en geavanceerde simulaties, wijzen ze op een praktische manier om ondergrondse vervoersinfrastructuur te verbeteren, stedelijke ruimte efficiënter te benutten en de bouwimpact op de bovenliggende stad te verminderen.

Bronvermelding: Lei, G., Hua, F., Yang, Z. et al. Design optimization and performance evaluation of semi-prefabricated UHPC-RC metro station structures. Sci Rep 16, 12976 (2026). https://doi.org/10.1038/s41598-026-43527-3

Trefwoorden: ontwerp van metrostations, ultra-hoge prestatiebeton, geprefabriceerde constructie, ondergrondse constructies, stedelijk railvervoer
