Geïntegreerde ATC-verbetering en voorspelling van loadgroei via WOA-gebaseerde optimale DSTATCOM-plaatsing

Waarom het veilig verplaatsen van elektriciteit ertoe doet

Wanneer u een lichtschakelaar omzet, moet ergens op het netwerk stroom een vrije route vinden naar uw huis of werkplek. Die routes raken voller naarmate de vraag naar elektriciteit groeit en meer energiestromen door gedereguleerde markten lopen. Nieuwe hoogspanningslijnen bouwen is duur en traag, dus netbeheerders staan onder druk om meer veilige, betrouwbare capaciteit uit de bestaande lijnen te halen. Dit artikel onderzoekt een slimmere manier om dat te doen door een snel reagerend elektronisch apparaat te combineren met een natuurgeïnspireerd computeralgoritme om verborgen overdrachtscapaciteit in bestaande transmissienetwerken vrij te maken, terwijl ook wordt voorspeld hoeveel capaciteit nodig zal zijn naarmate de vraag in het komende decennium toeneemt.

Ruimte vinden op drukke stroomwegen

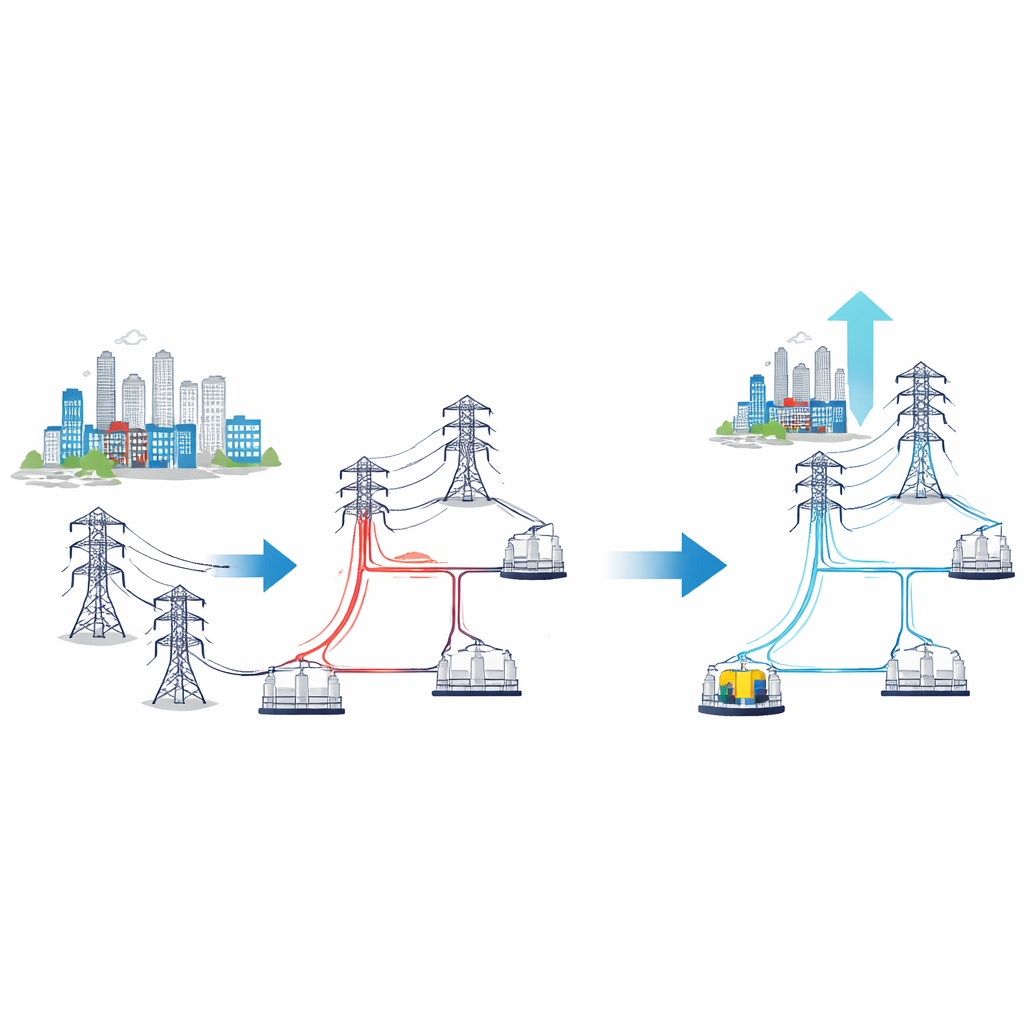

De auteurs richten zich op een belangrijke netmaatregel die beschikbaar overdrachtsvermogen (available transfer capability, ATC) wordt genoemd, in wezen de overgebleven ruimte op stroom"snelwegen" na rekening te hebben gehouden met veiligheidslimieten. Die ruimte overschatten kan kettinguitval veroorzaken; onderschatten is zonde van waardevolle infrastructuur. Met behulp van standaard testnetwerken van oplopende grootte (14, 118 en 300 knooppunten) tonen ze eerst hoe congestie optreedt: een paar kritieke lijnen voeren te veel stroom of zien hun spanningen wegzakken, waardoor de hoeveelheid extra vermogen die verplaatst kan worden drastisch afneemt. Ze onderzoeken ook wat er gebeurt wanneer afzonderlijke lijnen uitvallen en vinden dat het wegvallen van één belangrijke verbinding de overdrachtscapaciteit met meer dan 40% kan verminderen, terwijl storingen op minder kritieke paden nauwelijks effect hebben. Deze gevoeligheid benadrukt hoe ongelijk en fragiel netcapaciteit onder stress kan zijn.

Een slimme elektronische hulp op de juiste plek

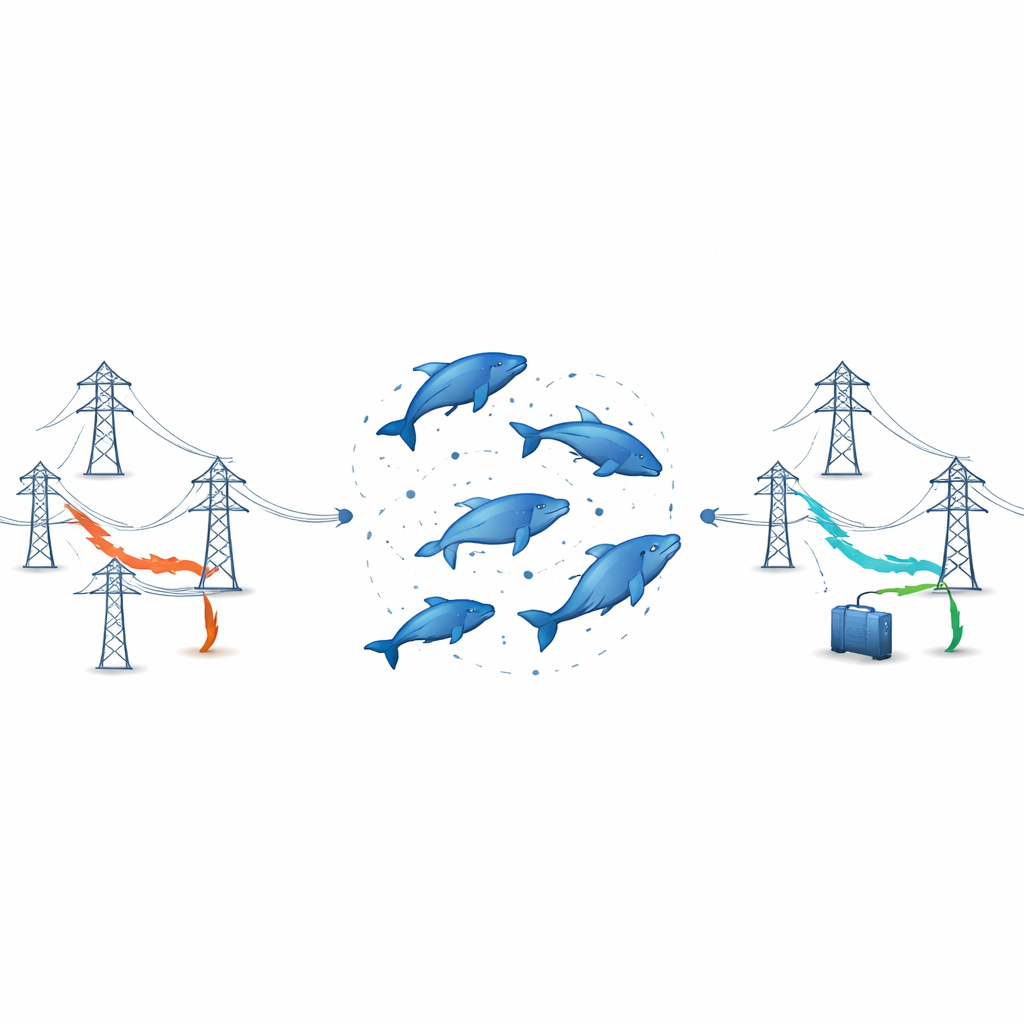

Om die spanning te verlichten gebruikt de studie een apparaat dat een distribution static compensator (DSTATCOM) wordt genoemd. Dit kastje staat op een gekozen knooppunt en injecteert of absorbeert reactief vermogen, waardoor lokale spanningen dichter bij hun streefwaarden blijven en de belasting op nabijgelegen lijnen afneemt. De uitdaging is te bepalen welk knooppunt het apparaat moet huisvesten en hoe krachtig het moet ingrijpen. In plaats van vallen en opstaan gebruiken de auteurs het whale optimization algorithm, een zoekmethode gemodelleerd naar hoe bultruggen hun prooi omsingelen en in spiraal bewegen. In netwerkomgeving vertegenwoordigt elke “walvis” een kandidaat-locatie en -instelling voor de compensator; het algoritme simuleert herhaaldelijk stroomstromen, beloont combinaties die de overdrachtscapaciteit verhogen zonder thermische of spanningslimieten te overschrijden, en vindt zo geleidelijk de beste opstelling.

Hoe de walvis-geïnspireerde zoekmethode de netprestaties verbetert

Door deze procedure op de testsystemen uit te voeren laten de auteurs zien dat één goed geplaatste compensator het net merkbaar kan verbeteren. In het kleinere 14-knooppuntennetwerk stijgen de overdrachtslimieten naar meerdere belaste knooppunten met ongeveer 15–28%; in de grotere 118- en 300-knooppuntensystemen bereiken de verbeteringen respectievelijk ongeveer 18–30% en 22–38%. In tijdsafhankelijke studies verhoogt het apparaat consequent de overdrachtscapaciteit met ongeveer 15–18% gedurende een 24-uurs vraagcyclus. Gedetailleerde simulaties van foutgebeurtenissen tonen aan dat spanningen bij zwakke knooppunten minder wegzakken, sneller herstellen en dichter bij hun gewenste waarden uitkomen wanneer de compensator aanwezig is, wat aantoont dat de winst niet alleen numeriek is maar zich vertaalt in veerkrachtiger gedrag tijdens storingen. Het algoritme zelf blijkt betrouwbaar: herhaalde uitvoeringen convergeren naar vrijwel dezelfde oplossingen met lage variabiliteit en kortere runtijden dan meerdere concurrerende optimalisatiemethoden.

Tien jaar vooruit kijken bij toenemende vraag

Naast kortetermijnwinst onderzoekt de studie hoe de overdrachtscapaciteit zich zal ontwikkelen naarmate het elektriciteitsverbruik groeit met realistische jaarlijkse raten van 3% en 6%. Met regressiemodellen aangesloten op simulatiedata leiden de auteurs eenvoudige formules af die toekomstige belastingniveaus op verschillende knooppunten koppelen aan hun verwachte overdrachtscapaciteit met de compensator aanwezig. Deze formules bereiken voorspellingsfouten meestal onder 1%, soms zo laag als 0,01%. De projecties laten zien dat zelfs gematigde groei gestaag de reservecapaciteit wegvreet, en bij hogere groei veel knooppunten binnen een decennium de huidige limieten benaderen of overschrijden. Met optimaal geplaatste compensatie kan het netwerk echter ingrijpen zoals grootschalige lijnverzwaringen uitstellen, vooral in combinatie met nieuwe hernieuwbare opwekking die de belasting deelt en spanningsvariaties verder dempt.

Balanceren van voordelen, kosten en beperkingen in de praktijk

Het artikel weegt ook economie en uitvoerbaarheid. Een voorbeeld kost–batenanalyse voor een 10 MVAR-compensator suggereert dat, bij typische waarderingen van extra overdrachtscapaciteit, het jaarlijkse financiële voordeel van de extra ruimte op het net bijna het geannualiseerde apparaatkost verdubbelt, met een terugverdientijd van ongeveer vijf jaar. Tegelijkertijd waarschuwen de auteurs dat geïdealiseerde stationaire modellen de winst kunnen overschatten, omdat echte apparaten last hebben van reactietijden, harmonische vervormingen en thermische verliezen die hun effectieve ondersteuning verminderen. Ze stellen voor om een dynamische marge van de berekende overdrachtscapaciteit af te trekken om deze effecten te weerspiegelen en benadrukken de noodzaak van vervolgwerk dat hun planningskader combineert met gedetailleerde tijdsdomein- en hardware-in-the-loop-studies.

Wat dit betekent voor het toekomstige net

In gewone taal laat dit onderzoek zien dat zorgvuldig gekozen, softwaregestuurde upgrades het huidige elektriciteitsnet kunnen veranderen in een capabeler en adaptiever systeem zonder altijd terug te grijpen naar nieuwe kabels en masten. Door een snelle elektronische helper te koppelen aan een walvis-geïnspireerde zoekstrategie kunnen operators zowel extra ruimte op drukke lijnen vrijmaken als in kaart brengen hoeveel capaciteit ze nodig zullen hebben naarmate steden groeien en meer hernieuwbare bronnen online komen. Met verdere verfijning om zich meer realistisch op apparaatgedrag te richten en de toevoeging van geavanceerde kunstmatige intelligentie voor realtimesturing, kan deze aanpak een praktisch hulpmiddel worden om de lichten veilig en economisch aan te houden in een steeds veeleisender en gedecentraliseerd elektriciteitslandschap.

Bronvermelding: M, A., S, A., D, S. et al. Integrated ATC enhancement and load growth forecasting via WOA-based optimal DSTATCOM placement. Sci Rep 16, 10727 (2026). https://doi.org/10.1038/s41598-026-43475-y

Trefwoorden: transmissiecapaciteit, netcongestie, reactieve vermogenscompensatie, natuurgeïnspireerde optimalisatie, elektriciteitsvraaggroei
