Versterking van betonbalken en -kolommen met CFRP-, GFRP- en KFRP-laminaten

Waarom sterker beton ertoe doet

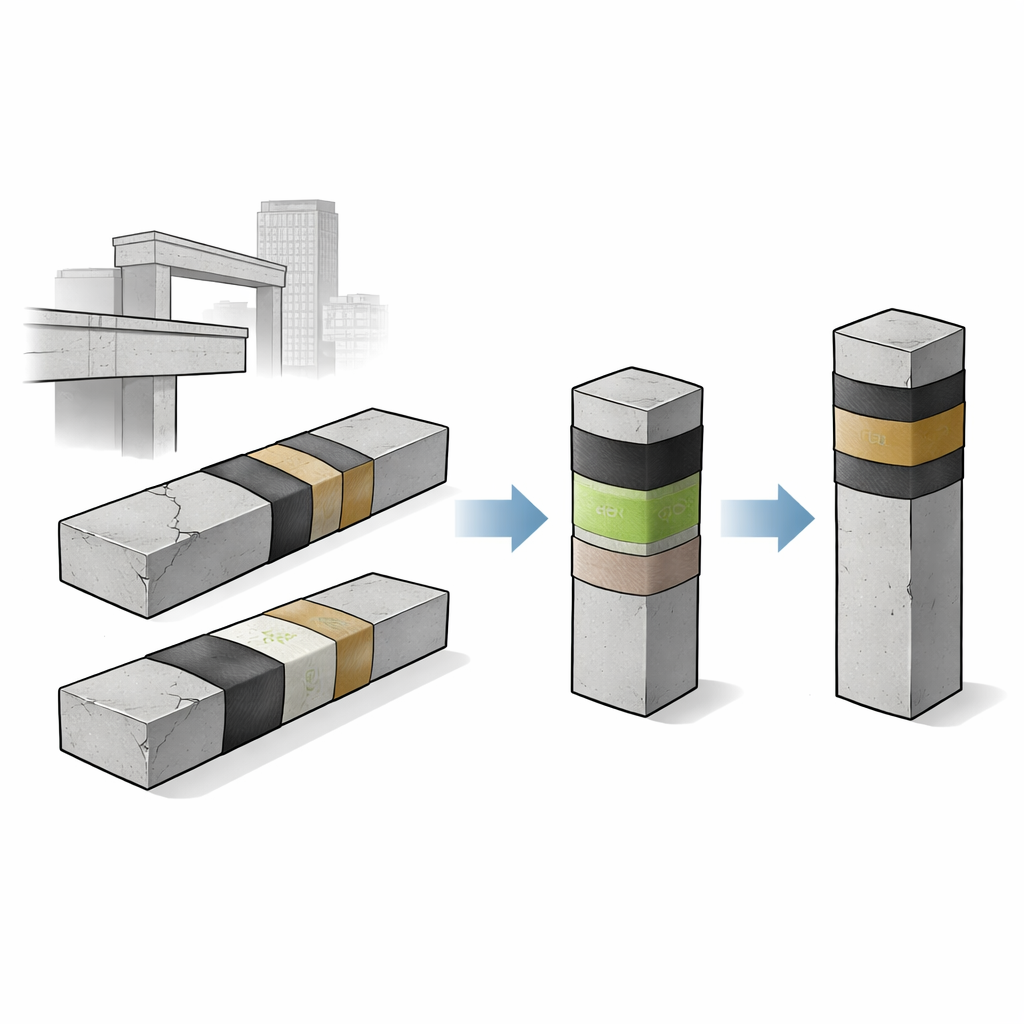

Bruggen, parkeergarages en draagconstructies van gebouwen zijn allemaal opgebouwd uit gewapend beton—stalen staven ingekapseld in beton. Door de jaren heen verzwakken deze constructies langzaam door slecht weer, zwaar verkeer, aardbevingen en zelfs brand. Ze slopen en opnieuw bouwen is duur en koolstofintensief. Deze studie onderzoekt een slimmer alternatief: bestaande betonbalken en -kolommen omwikkelen met dunne composietomhulsels gemaakt van koolstof-, glas- of plantaardige kenafvezels om de sterkte te vergroten, de levensduur te verlengen en mogelijk de milieu-impact te verminderen.

Lichte omhulsels voor uitgeputte constructies

De auteurs richten zich op vezelversterkte polymeer (FRP)-laminaten—zeer dunne, sterke platen die op het buitenoppervlak van beton kunnen worden gelijmd. Carbon-FRP (CFRP) is het sterkst en stijfst maar ook het duurst; glas-FRP (GFRP) is goedkoper en veelgebruikt voor matige upgrades. Kenaf-FRP (KFRP), gemaakt van vezels van de snelgroeiende Hibiscus cannabinus-plant, is lichter en milieuvriendelijker, met lagere productiemissies. Omdat het meeste eerdere werk zich op synthetische vezels concentreerde, onderzoekt deze studie hoe een natuurlijk vezelsysteem als kenaf zich in de praktijk verhoudt en of het omwikkelen van balken en kolommen vergelijkbare voordelen oplevert.

Ontwerpen testen in de computer

In plaats van tientallen echte balken en kolommen te bouwen, maakten de onderzoekers gedetailleerde computermodellen met eindige-elementenanalyse, een methode die elk betonelement in veel kleine blokken verdeelt om spanningen en scheuren te volgen. Ze reproduceerden eerst een eerder laboratoriumonderzoek van een balk om te controleren of hun virtuele model zich als een echt bouwwerk gedroeg, waarbij draagvermogen en vervorming binnen minder dan 2 procent overeenkwamen. Het beton in het model kon barsten en vergruizen, de stalen staven konden bezwijken en de dunne FRP-omhulsels konden geleidelijk stijfheid verliezen naarmate schade zich ophoopte—waardoor een realistisch beeld ontstond van hoe de versterking zich ontwikkelt van de eerste belasting tot het uiteindelijke falen.

Hoe omwikkelingen het gedrag van balken en kolommen veranderen

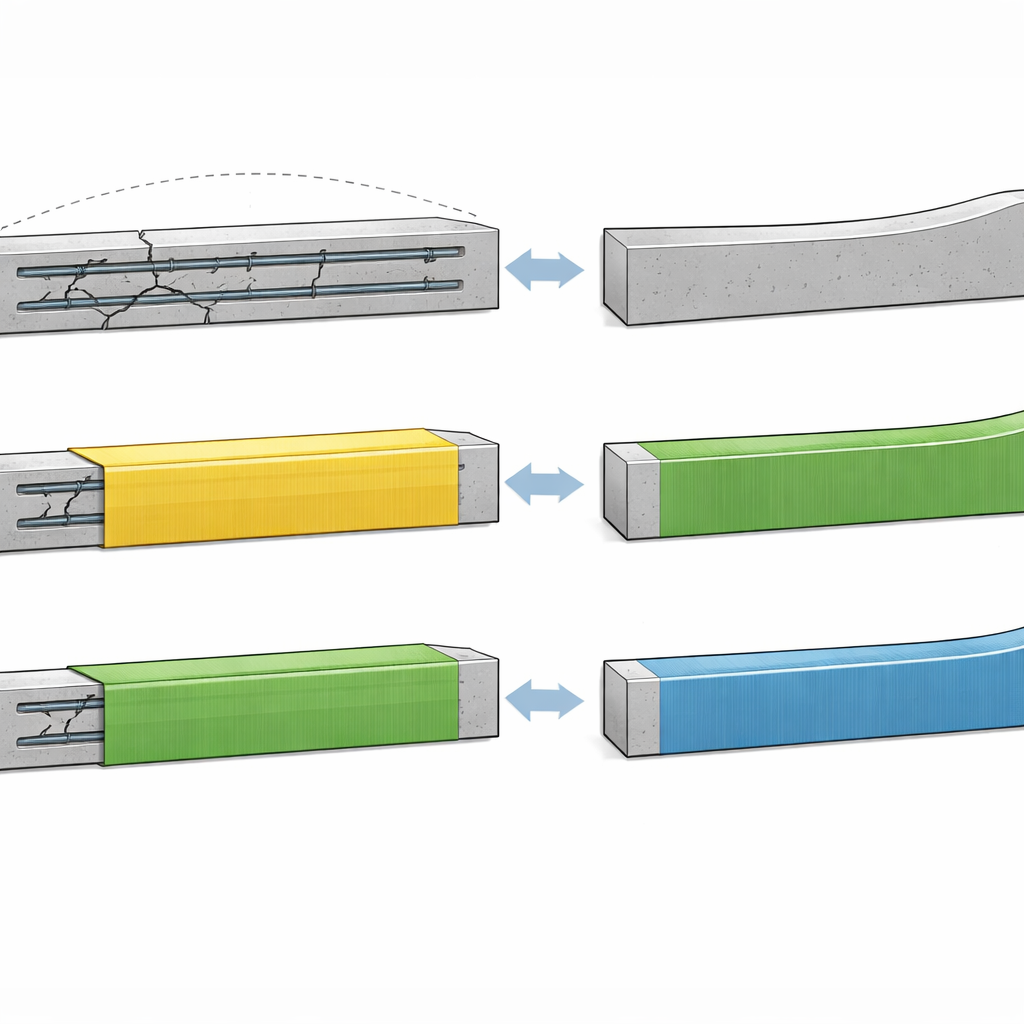

Met het gevalideerde model vergeleek het team vier versies van een eenvoudig ondersteunde balk en vier versies van een korte kolom: één ongewikkelde "controle" en drie omwikkeld met kenaf-, glas- of koolstof-FRP, allemaal met dezelfde jacket-dikte. Voor balken was het effect dramatisch. Omsnoering verhoogde de maximale belasting die de balk kon dragen met ongeveer 14 procent met KFRP, 24 procent met GFRP en een opvallende 66 procent met CFRP. Balken bogen ook minder bij dezelfde belasting en absorbeerden meer energie voordat ze faalden—een maat voor taaiheid die ongeveer 19, 43 en 72 procent steeg voor respectievelijk kenaf-, glas- en koolstofomhulsels. Daarentegen lieten omwikkelde kolommen, die voornamelijk axiale compressie dragen, slechts bescheiden toename in capaciteit zien: ongeveer 2 procent voor KFRP, 3 procent voor GFRP en 6 procent voor CFRP.

Waarom balken meer winnen dan kolommen

Het verschil komt neer op de manier waarop deze elementen werken. Balken zijn buigelementen; hun onderzijde staat onder trekspanning, waar massief beton zwak is. Externe FRP-omhulsels zijn uitstekend in trek, daarom helpen ze die rol over te nemen, vertragen ze scheurvorming en verschuiven ze meer vraag naar de sterke vezels. De kolommen in deze studie waren vierkant, kort en al zeer sterk in compressie. Het omwikkelen voegt vooral een confinerend effect rond de betonkern toe in plaats van een nieuw draagpad. Bij vierkante vormen is die confining ongelijk—het sterkst bij de hoeken en zwakker langs de vlakken—waardoor veel van het potentieel van het vezelomhulsel niet volledig wordt benut. Het resultaat is een merkbare maar relatief kleine toename van de kolomsterkte.

De balans tussen sterkte en duurzaamheid

Al met al leverden koolstofvezelomhulsels de grootste prestatieverbetering en blijven ze de beste technische keuze waar maximale sterkte en taaiheid cruciaal zijn, zoals zwaar belaste balken in belangrijke delen van een brug of gebouw. Glasvezelomhulsels boden solide, middelmatige verbetering. Kenafvezelomhulsels deden minder om de capaciteit te verhogen maar versterkten balken nog steeds op een betekenisvolle manier en boden voordelen in gewicht, kosten en ecologische voetafdruk. Voor veel alledaagse upgrades—waar matige versterking volstaat en duurzaamheidsdoelen meetellen—kunnen kenaflaminaten een verstandige optie zijn. De studie toont aan dat ingenieurs met goed gekalibreerde computermodellen materialen naast elkaar kunnen vergelijken en retrofitontwerpen kunnen maken die een kleine inlevering in mechanische prestaties ruilen voor aanzienlijke voordelen op klimaat- en hulpbronniveau.

Bronvermelding: Adel, K., Abdelazeem, M., Sherif, A. et al. Strengthening RC beams and columns with CFRP, GFRP and KFRP laminates. Sci Rep 16, 11004 (2026). https://doi.org/10.1038/s41598-026-43464-1

Trefwoorden: versterking van gewapend beton, vezelversterkte polymeren, koolstof- en glasvezels, natuurlijke kenafvezels, eindige-elementenmodellering
