Voorspelling van progressieve vervormingsmodus gebaseerd op door actieve golfgeleider gegenereerde akoestische emissies

Waarom luisteren naar hellingen woningen kan beschermen

Hellingen die langzaam kruipen en vervolgens plotseling bezwijken, vormen een bedreiging voor woningen, wegen en fabrieken wereldwijd. Scheuren in muren of scheve funderingen verschijnen vaak pas nadat een helling al in gevaar is. Deze studie onderzoekt een andere manier om een helling van binnenuit te “beluisteren”, lang voordat een zichtbare aardverschuiving optreedt, door kleine geluidspulsen te volgen die ontstaan wanneer bodemdeeltjes schuren en zich herschikken. Het doorgronden van deze verborgen signalen kan vroegwaarschuwingssystemen betrouwbaarder maken en gemeenschappen meer tijd geven om te handelen.

Verborgen geluiden binnen een bewegende helling

Wanneer een helling begint te bewegen, faalt de grond of het gesteente niet in één keer. In plaats daarvan vervormt een dunne schuifzone diep onder het oppervlak langzaam, versnelt daarna en breekt uiteindelijk. Elke kleine verschuiving genereert hoogfrequente geluidsgolven, bekend als akoestische emissies, die zich door de grond verplaatsen. De auteurs richten zich op een veelvoorkomend faalmechanisme dat progressieve vervorming wordt genoemd, waarbij beweging zacht begint en vervolgens versnelt. Hun doel is aan te tonen hoe het patroon van deze kleine geluiden in de loop van de tijd verandert en hoe die veranderingen kunnen onthullen wanneer een helling een gevaarlijke toestand nadert die nabijgelegen gebouwen kan beschadigen.

Een laboratoriumhelling met een ingebouwde "stethoscoop"

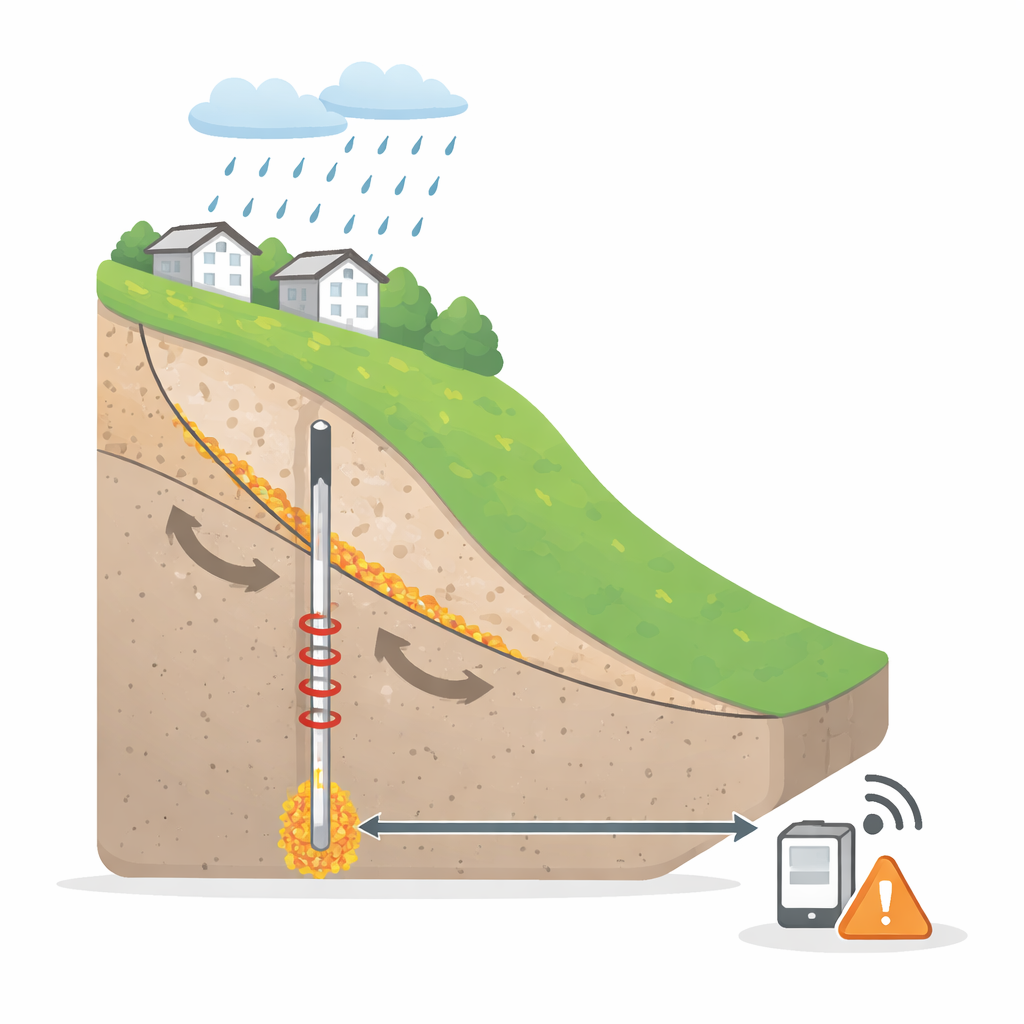

Om dit veilig en nauwkeurig te bestuderen bouwde het team een verkleinde helling in het laboratorium. Twee stalen bakken gevuld met modelbodem werden zo opgesteld dat de ene zijdelings kon worden getrokken, waarmee een schuifvlak binnen een echte helling werd nagebootst. Door de bodem installeerden ze een verticale stalen buis, bekend als een golfgeleider, omgeven door zorgvuldig gekozen glaszand als opvulling. Terwijl de bodem werd verschoven, drukte en wreef het bodemvolume tegen de glasdeeltjes rond de buis, waardoor veel akoestische signalen werden gegenereerd die efficiënt via de metalen staaf naar een gevoelige sensor reisden. Een servo-aangedreven machine trok de bovenste bak met een geprogrammeerde snelheid, waardoor de onderzoekers een langzaam versnellende schuifbeweging konden reproduceren terwijl ze de bodembeweging en akoestische gegevens continu registreerden.

Karakteristieke geluidspatronen naarmate falen nadert

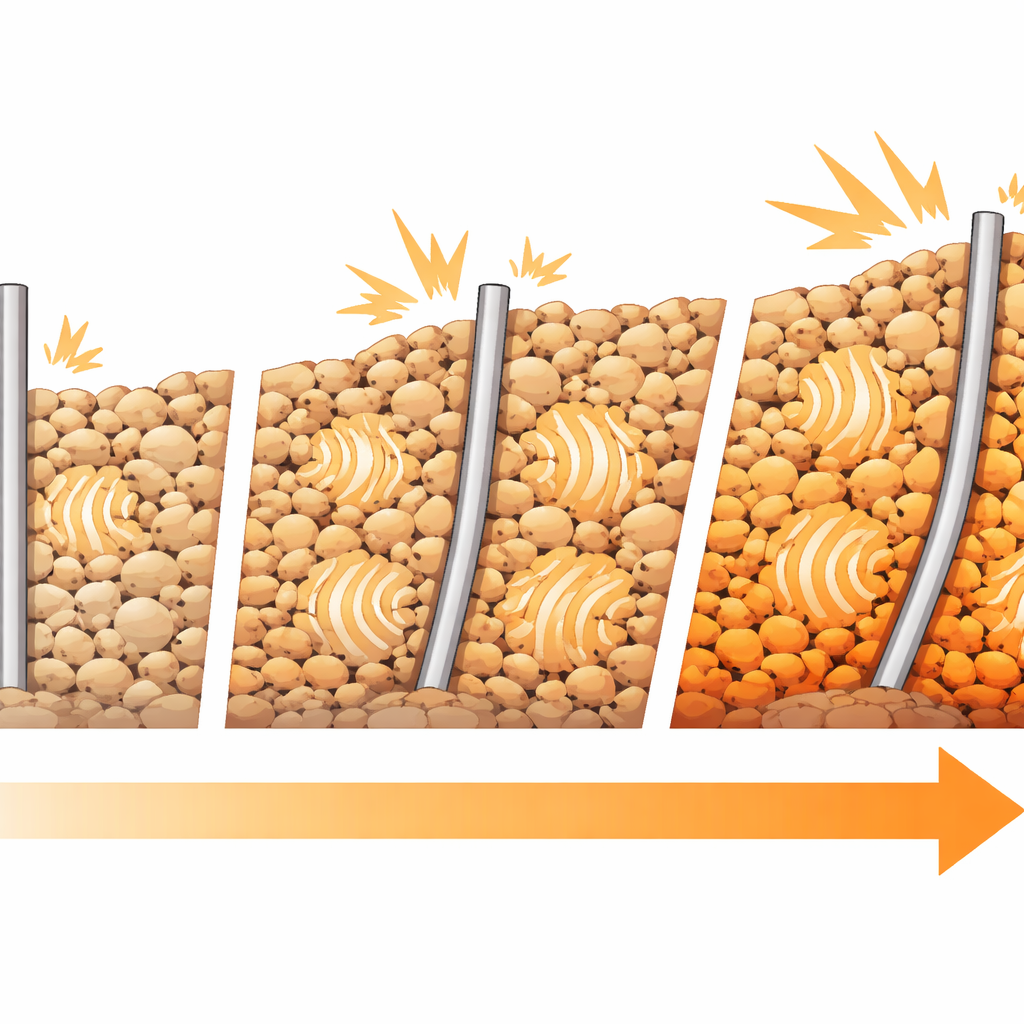

De opnames tonen aan dat de "soundtrack" van de helling een duidelijk patroon in drie fasen volgt. Vroeg, wanneer vervorming langzaam is, is de akoestische activiteit laag: er treden slechts enkele zwakke geluidspulsen op en het totale aantal signalen neemt geleidelijk toe. Naarmate de beweging constanter wordt, wordt de activiteit levendiger. Ten slotte, zodra het schuiven versnelt, stijgt het aantal akoestische impulsen scherp en buigt de cumulatieve curve omhoog in een steile boog, wat de snelle toename van de verplaatsing weerspiegelt. Spreidingsdiagrammen die de koppeling tonen tussen signaalduur en signaalsterkte, en tussen amplitude en energie-inhoud, veranderen ook van karakter. Eerst clusteren punten in een compacte, laagwaardige groep; later verspreiden ze zich over een veel groter gebied, wat wijst op intensere en gevarieerdere interne bewegingen. In het frequentiedomein verschuiven de signalen van voornamelijk lage tonen naar een mengsel dat persistente hoogfrequente componenten omvat, vooral tijdens de snelle vervormingsfase, wat een overgang markeert van zachte deelaanpassingen naar krachtige wrijving en zelfs korrelbreuk.

Ruizendige data omzetten in duidelijke waarschuwingen

Naast het beschrijven van deze patronen testen de auteurs een wiskundige voorspellingsaanpak die bekendstaat als een grijs-catastrofe model. Ze passen een grijze voorspellingsmethode toe om de akoestische telgegevens te gladstrijken en te extrapoleren, en voeren het resultaat vervolgens in een catastrofekader dat is ontworpen om te detecteren wanneer een systeem op het punt staat over te springen van een stabiele naar een onstabiele toestand. In hun experiment markeert dit model correct een kritiek moment rond het tijdstip waarop de vervorming in de laboratoriumhelling begint snel te versnellen. Deze overeenstemming tussen theorie en meting suggereert dat een dergelijke gecombineerde analyse de basis kan vormen voor een automatische waarschuwingsregel: wanneer de akoestische signalen een bepaald patroon bereiken en het model een drempel overschrijdt, kan de helling een hoogrisicofase betreden.

Wat dit betekent voor hellingen in de echte wereld

Voor ingenieurs en planners is de boodschap dat het zorgvuldig beluisteren van de juiste akoestische kenmerken—hoe vaak signalen voorkomen, hoe hun sterkte en duur groeien, hoe hun frequenties verschuiven en hoe deze trends samen evolueren—vroegtijdige aanwijzingen kan geven dat een helling zich beweegt van onschuldige kruip richting gevaarlijke versnelling. De laboratoriumopstelling in deze studie is eenvoudiger en stiller dan een natuurlijke helling, dus is meer veldwerk nodig om om te gaan met complexe geologie en omgevingslawaai. Toch tonen de resultaten aan dat een actief golfgeleidersysteem, gecombineerd met multifunctionele akoestische analyse en geschikte voorspellingsmodellen, een krachtig hulpmiddel kan worden om hellingen onder gebouwen te monitoren en eerder en met meer vertrouwen aardverschuivingswaarschuwingen te geven.

Bronvermelding: Wu, Z., Sun, Y., Dong, J. et al. The prediction of the progressive deformation mode based on active waveguide-generated acoustic emission. Sci Rep 16, 12981 (2026). https://doi.org/10.1038/s41598-026-43457-0

Trefwoorden: vroegtijdige waarschuwing voor aardverschuivingen, monitoring van akoestische emissies, hellingstabiliteit, geotechnische gevaren, progressieve vervorming
