Efficiënte verwijdering van AlN uit secundaire aluminiumschroot met binair fluoride: een theoretische en experimentele studie

Een verborgen aluminiumafval omzetten in een veiliger grondstof

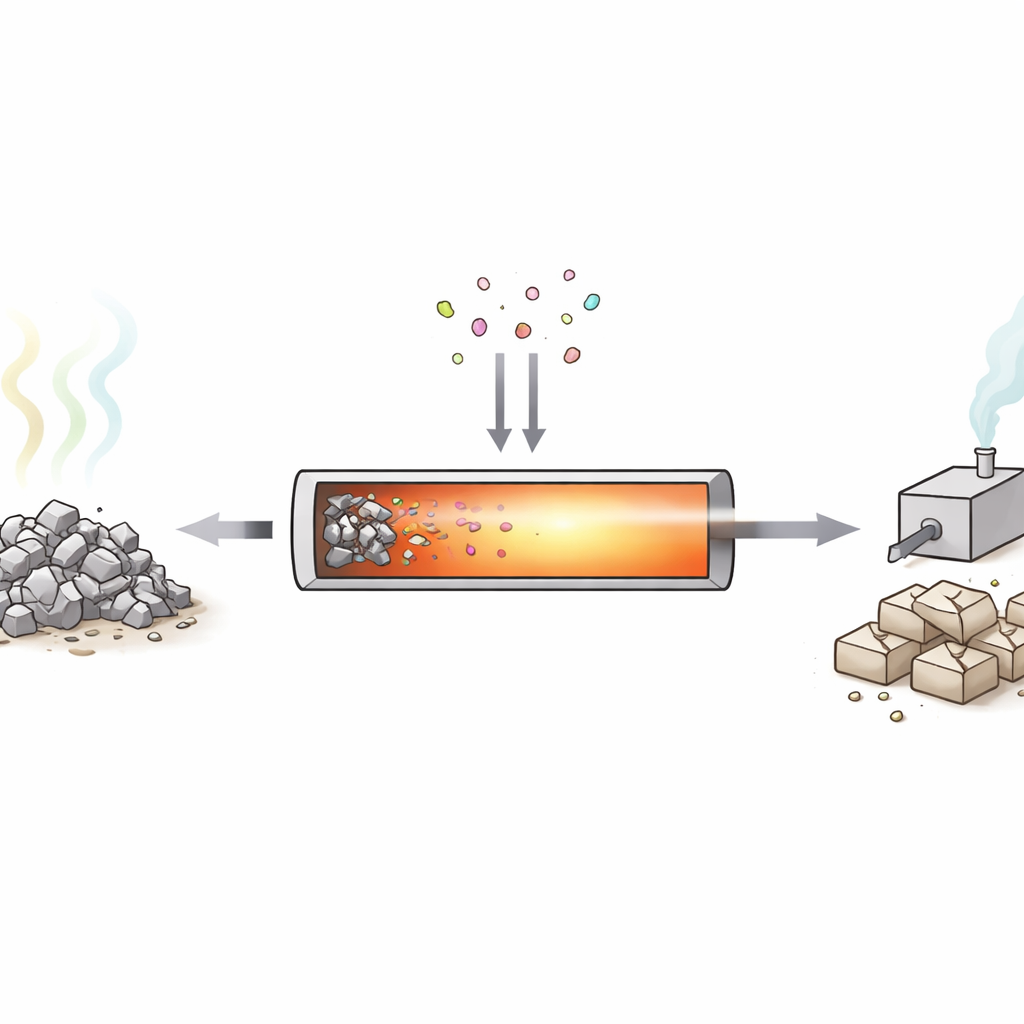

Elke keer dat aluminium wordt geproduceerd of gerecycled, vormt zich op het oppervlak van het gesmolten metaal een korst van restmateriaal die bekendstaat als secundaire aluminiumschroot (SAD). Wereldwijd worden jaarlijks miljoenen tonnen van dit afval geproduceerd die vaak op stortplaatsen belanden. Wanneer SAD nat wordt, kan het giftige en brandbare gassen afgeven, wat gemeenschappen in de buurt bedreigt en bodem en grondwater verontreinigt. Deze studie onderzoekt hoe SAD veel veiliger — en nuttiger — kan worden gemaakt door een van de meest problematische bestanddelen met zorgvuldig gekozen fluoridezouten om te zetten in een stabiele vorm.

Waarom dit industriële afval zo problematisch is

SAD is geen onschuldige as. Het bevat onverreageerd aluminiummetaal, zouten en een stikstofrijk verbinding genaamd aluminiumnitriden (AlN). AlN is waardevol omdat het nog aluminium bevat dat teruggewonnen kan worden, maar het is ook de belangrijkste bron van gevaarlijke gassen zoals ammoniak wanneer SAD aan vocht wordt blootgesteld. Bestaande behandelmethoden gebruiken ofwel watergedragen chemie, wat risico op gasvorming en grote hoeveelheden zout afvalwater met zich meebrengt, of hogetemperatuurbehandelingen, die veiliger zijn maar veel energie verbruiken en vaak veel van het resterende aluminium verspillen. De centrale uitdaging is een manier te vinden om AlN bij matige temperaturen snel en efficiënt om te zetten in stabiele aluminiumoxide, zonder nieuwe milieuproblemen te creëren.

Hoe een beschermend huidje het reinigingsproces vertraagt

De onderzoekers stelden eerst een fundamentele vraag: wat gebeurt er precies wanneer AlN bij hoge temperatuur met zuurstof in contact komt? Met behulp van geavanceerde computersimulaties van de atomaire structuur van AlN-oppervlakken ontdekten ze dat zuurstofmoleculen zich vastzetten op bepaalde plaatsen van het oppervlak en uiteenbreken, waardoor een dicht gepakte laag van aluminium- en zuurstofatomen ontstaat. Dit dunne maar dichte huidje werkt als een schild dat verdere zuurstoftoevoer naar het onderliggende AlN blokkeert. Bij lage en matige temperaturen blijft het schild ordelijk en ongeschonden, zodat slechts een klein deel van het AlN wordt omgezet in onschadelijk aluminiumoxide. Alleen bij extreem hoge temperaturen, wanneer het schild flexibeler en meer gedesordend wordt, kan zuurstof doordringen en het AlN volledig verbruiken — een optie die voor praktische industriële toepassing te veel energie vergt.

Fluoridezouten gebruiken om het schild te kraken

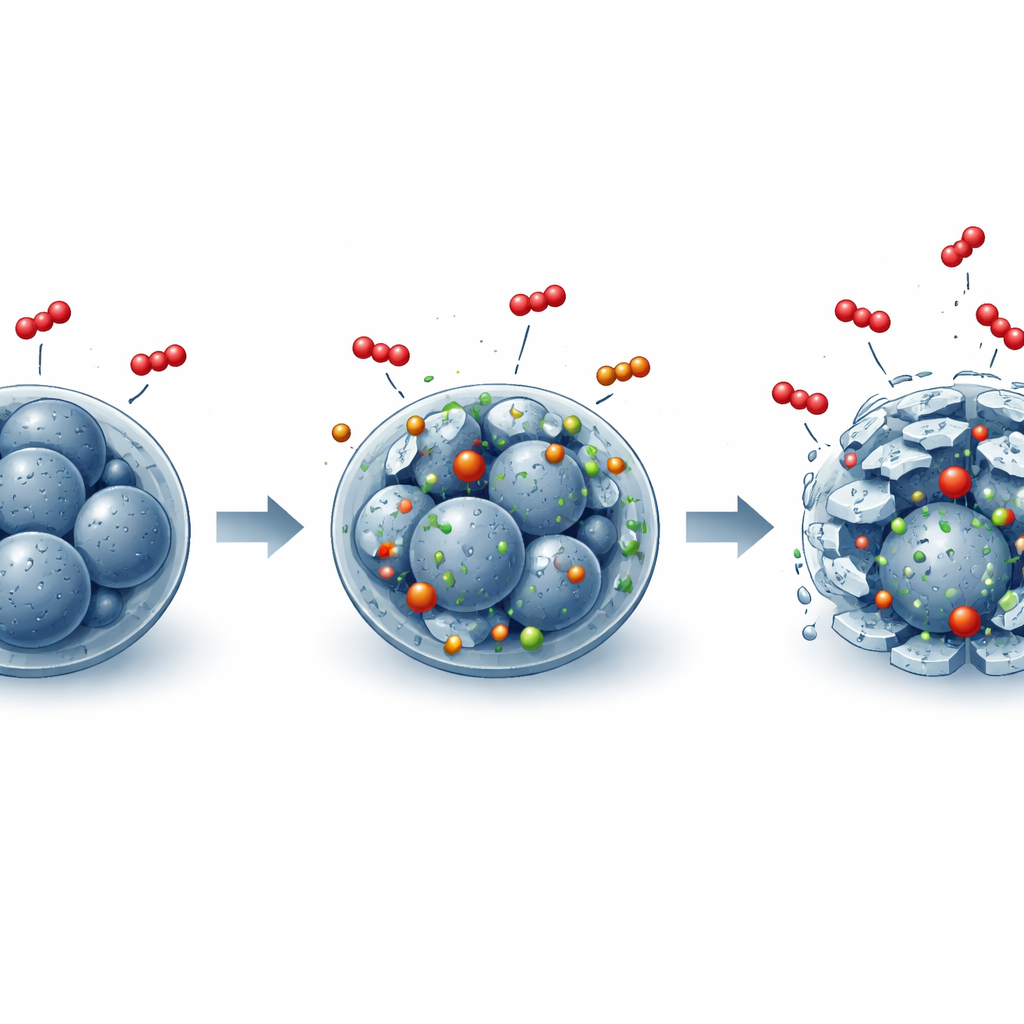

Om deze natuurlijke zelfbescherming te omzeilen, testte het team een reeks veelgebruikte industriële additieven tijdens het roosteren — een droge verwarmingsstap in lucht. Ze vergeleken verschillende oxiden en carbonaten met diverse fluoridezouten. Metingen toonden aan dat de meeste niet-fluoride additieven weinig hielpen: na verhitting van puur AlN bij 900 °C gedurende meer dan twee uur was minder dan een vijfde omgezet. In scherp contrast versterkten fluoridezouten zoals natriumfluoride, aluminiumfluoride en met name een mengzout dat bekendstaat als cryoliet (Na3AlF6) de reactie dramatisch; cryoliet verminderde onder dezelfde condities bijna alle AlN. Elektronenmicroscopie verklaarde waarom: in plaats van een glad, continu huidje ontwikkelden de behandelde deeltjes gebarsten, gelaagde schillen die het binnenste niet meer afsloten.

Het meest effectieve zoutmengsel vinden

Vervolgens gingen de onderzoekers van puur AlN over naar echt SAD uit een aluminiumrecyclingfabriek en optimaliseerden ze de samenstelling. Ze onderzochten verschillende roast-temperaturen en combinaties van fluoridezouten, waaronder mengsels van cryoliet met natriumfluoride, aluminiumfluoride of kaliumfluoride (KF). Ze ontdekten dat een binair mengsel van KF en cryoliet bijzonder krachtig was. Roosteren van SAD bij 800 °C gedurende slechts één uur met 12 gewichtsprocent van dit mengsel (half KF, half cryoliet) zette ongeveer 93 procent van het AlN om — een hoge reinigingsgraad bij relatief matige temperatuur en korte tijd. Structurele analyse wees uit dat deze additieven het beschermende huidje stimuleren om te reorganiseren naar een meer open vorm van alumina, bekend als bèta-alumina, opgebouwd uit platen gescheiden door los gepakte lagen. Deze fragiele, gelaagde structuur barst gemakkelijk, waardoor zuurstof kan doordringen en het proces kan voltooien.

Van gevaarlijk afval naar terugwinnbare grondstof

Buiten het eenvoudigweg vernietigen van AlN onderzocht de studie ook hoe het behandelde materiaal zich gedraagt wanneer het later aan water of zure en alkalische oplossingen wordt blootgesteld. Het geroosterde SAD gaf vrijwel geen gas vrij en vertoonde veel kleinere pH-veranderingen dan onbehandelde monsters, wat bevestigt dat de gevaarlijke stikstofreacties grotendeels waren verwijderd. Hoewel sommige oplosbare zouten zoals natrium en chloride nog steeds kunnen uitlogen en beheerd moeten worden, gedraagt het materiaal zich nu meer als een secundaire grondstof dan als gevaarlijk afval. Omdat veel van het aluminium terechtkomt als hardnekkige maar waardevolle alumina, kan toekomstig werk zich richten op het verbeteren van methoden om dit aluminium onder gecontroleerde omstandigheden op te lossen en terug te winnen. In praktische zin toont de studie aan dat zorgvuldig gekozen mengsels van fluoridezouten de natuurlijke barrière die de AlN-oxidatie vertraagt kunnen doorbreken, waardoor het mogelijk wordt aluminiumschroot veiliger, efficiënter en met betere recyclingvooruitzichten te reinigen.

Bronvermelding: Li, T., Guo, Z., Qin, H. et al. Efficient removal of AlN from secondary aluminum dross using binary fluoride: a theoretical and experimental study. Sci Rep 16, 12986 (2026). https://doi.org/10.1038/s41598-026-43443-6

Trefwoorden: aluminiumdross, behandeling van industrieel afval, fluoride additieven, aluminiumnitriden, metaalrecycling
