Schuifgedrag van hogesterkte-bewapende betonnen balken met ronde openingen bij brandbelasting

Waarom gaten in betonnen balken belangrijk zijn bij brand

Moderne gebouwen zitten vol met onzichtbare leidingen, kabels en kanalen, waarvan veel door uitsparingen in betonnen balken lopen. Die openingen besparen ruimte en vereenvoudigen installaties, maar verzwakken ook de constructie — vooral bij brand, wanneer beton en staal zwaar worden belast. Deze studie onderzoekt hoe hogesterktebetonbalken met grote ronde openingen zich gedragen bij intense hitte, en hoe twee praktische versterkingsmethoden kunnen helpen om ze na een brand te laten overleven en veilig te houden.

Balken, brand en grote ronde openingen

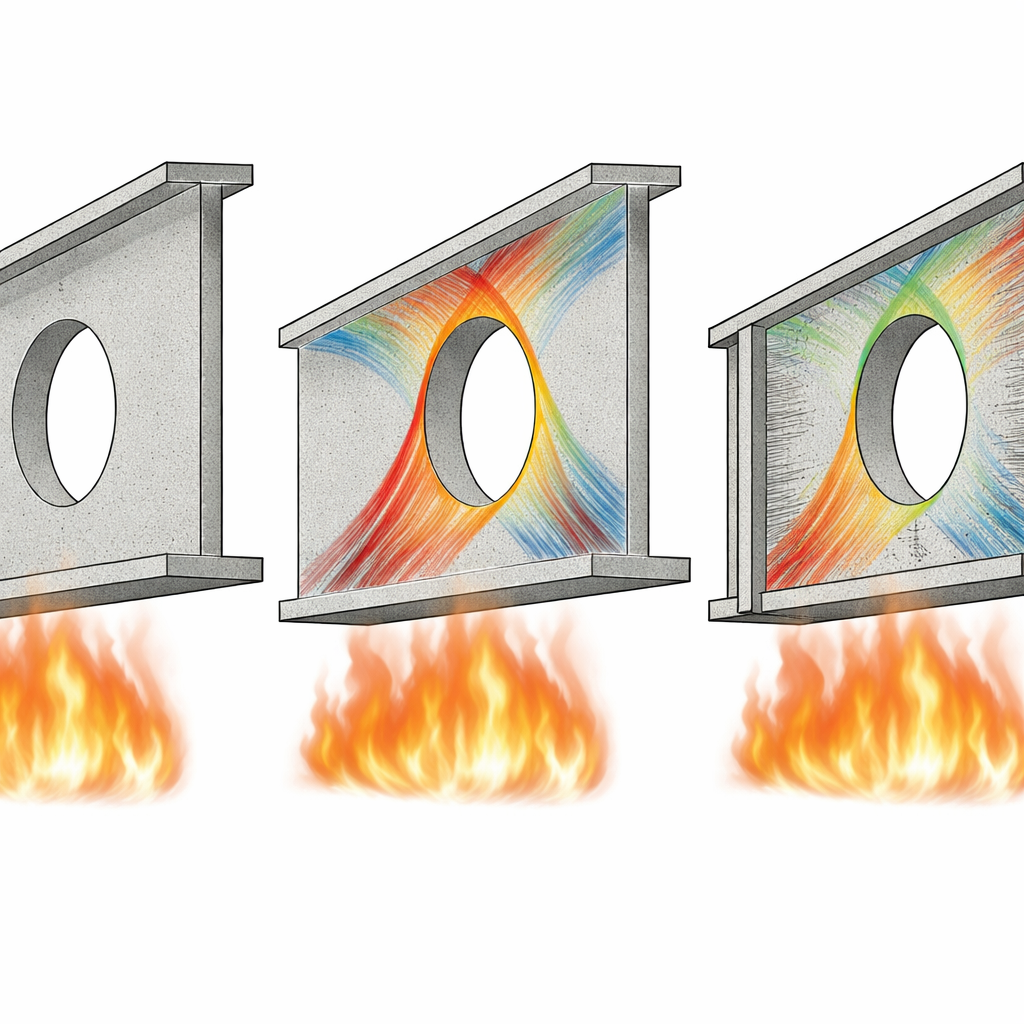

De onderzoekers richtten zich op hogesterktebeton, een materiaal dat gewaardeerd wordt om zijn duurzaamheid en compacte structuur. Diezelfde dichtheid maakt het echter ook brosser en vatbaarder voor explosieve afschilfering bij verwarming. In veel bestaande gebouwen worden in de liggerstam (het middengebied) grote ronde openingen gemaakt om leidingen door te voeren. Wanneer de balk belast wordt, moeten krachten rond de opening “stromen”, wat spanningen concentreert en scheurvorming bevordert. Bij brand warmen de buitenlagen van het beton op, verliezen ze sterkte en barsten ze, wat de krachtstroom door de balk nog verder verstoort. Het begrijpen van dit gecombineerde effect van openingen en brand is essentieel voor ingenieurs die moeten beoordelen of een beschadigde balk nog draagvermogen heeft — of hoe die het beste te herstellen is.

Hoe de proeven werden uitgevoerd

Om dit probleem aan te pakken bouwde en testte het team negen balken van identieke afmetingen. Eén was een massieve referentie zonder opening. De overige hadden een enkele grote ronde opening in de liggerstam, ongeveer de helft van de balkhoogte, geplaatst in een schuifkritische zone nabij de oplegging. Sommige balken bleven ongemodificeerd, andere hadden staalvezels door het beton gemengd, en een derde groep werd lokaal omwikkeld met een dunne buitenlaag van wapeningsgaas en mortel, bekend als ferrocement. Geselecteerde balken werden gedurende een uur tot 500 °C verhit terwijl ze een bescheiden belasting droegen, en daarna snel met water gekoeld om plotselinge blusomstandigheden te simuleren, voordat ze tot falen in buiging en schuif werden belast.

Wat brand en versterking met de balken deden

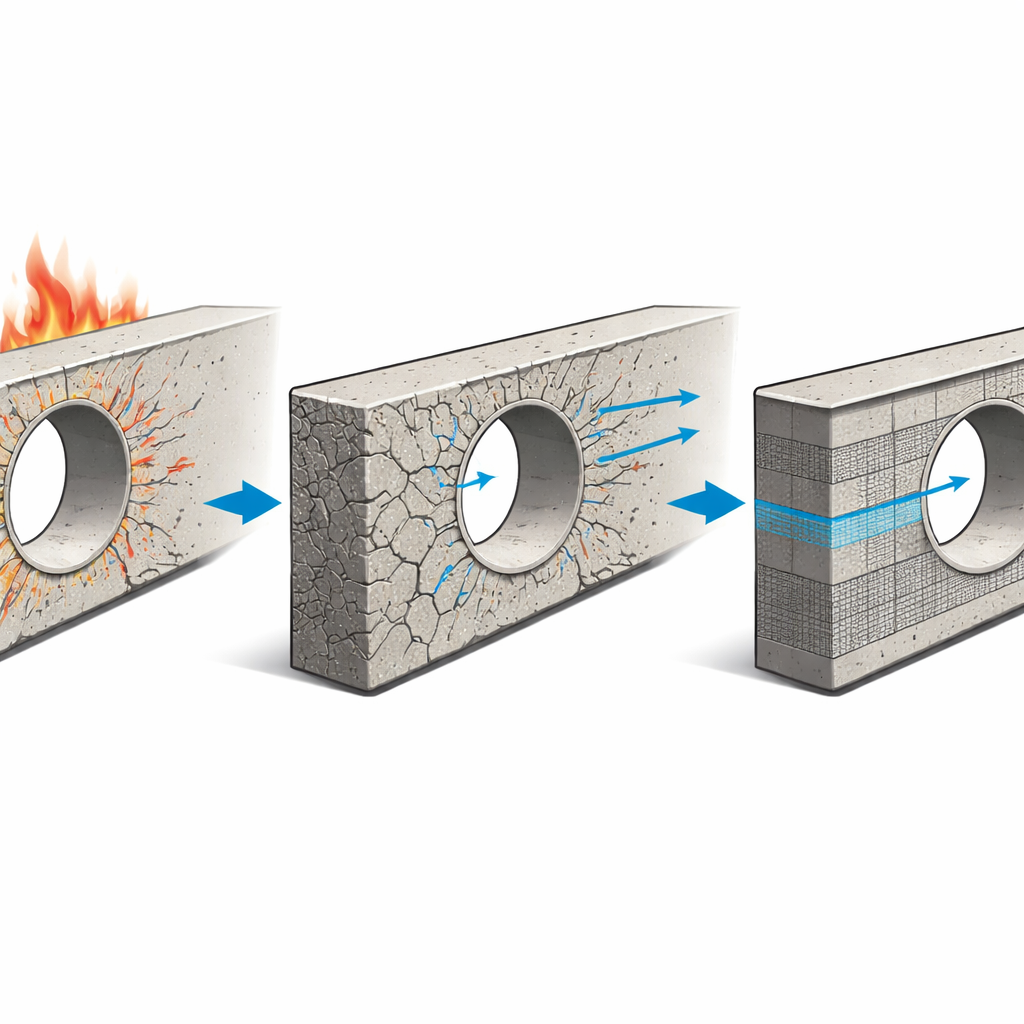

De grote ronde openingen hadden een dramatische invloed. In vergelijking met de massieve referentiebalk droeg een niet-versterkte balk met opening slechts ongeveer een derde van de belasting voordat hij faalde, en bij het falen vertoonde hij minder doorbuiging, wat wijst op een meer broos gedrag. Wanneer diezelfde configuratie aan brand werd blootgesteld, daalde de schuifcapaciteit met maximaal 68%, en vormden scheuren zich vroeg en verspreidden ze zich snel rond de opening. Het toevoegen van staalvezels in het beton hielp: vezels van 0,5% en 1,0% in volume overbrugden scheuren en vertraagden hun groei, verhoogden licht het scheurlastniveau en verhoogden na brand de uiteindelijke draagkracht met maximaal ongeveer 16%. Ferrocement-jassen rond het gebied van de opening verbeterden ook het gedrag. Ze hielden het gebarsten beton bij elkaar, veroorzaakten veel kleine scheuren in plaats van enkele brede, en verminderden de doorbuiging in het midden. Na brandherstel gaven deze jassen tot ruwweg 14,5% van de verloren schuifcapaciteit terug en verminderden ze de doorbuiging met ongeveer een derde vergeleken met de beschadigde, niet-versterkte balk.

Digitale tweelingcontroles en ontwerpinzichten

Buiten het laboratorium maakten de auteurs gedetailleerde computermodellen van de balken met behulp van eindige-elementenanalyse, waarbij realistische temperatuurafhankelijke eigenschappen voor beton en staal werden ingevoerd. Deze modellen reproduceerden succesvol hoe de balken doorbogen, wanneer ze scheurden en hoe ze uiteindelijk faalden, met verschillen van slechts enkele procenten ten opzichte van de experimenten. De virtuele balken werden vervolgens gebruikt om te onderzoeken wat er gebeurt als de openingen kleiner of groter worden en wanneer de brandtemperaturen stijgen van 400 tot 600 °C. De simulaties bevestigden dat grotere openingen en hogere temperaturen beide de schuifsterkte sterk verminderen en dat de voordelen van versterking minder uitgesproken zijn wanneer de opening zeer groot wordt.

Wat dit betekent voor echte gebouwen

Voor niet-specialisten is de belangrijkste boodschap helder: grote ronde openingen in hogesterktebetonbalken kunnen serieuze zwakke plekken worden, vooral na een zware brand. Deze studie laat zien dat het mengen van korte staalvezels door het beton de balk kan helpen meer last te dragen en meer energie op te nemen na scheurvorming, terwijl dunne ferrocement-jassen bijzonder effectief zijn in het beperken van doorbuiging en zichtbare verzakking. Samen met betrouwbare computermodellen geven deze bevindingen ingenieurs betere middelen om te beoordelen wanneer brandbeschadigde balken met openingen gerepareerd kunnen worden, hoe effectief verschillende herstelmethoden waarschijnlijk zijn, en wanneer volledige vervanging de veiligere keuze is.

Bronvermelding: Sedawy, A.E., Beshr, A.A.A. & Mahmoud, I.A. Shear behavior of high-strength reinforced concrete beams with circular openings under fire exposure. Sci Rep 16, 13138 (2026). https://doi.org/10.1038/s41598-026-43162-y

Trefwoorden: structurele brandveiligheid, hogesterktebeton, balkopeningen, staalvezelbewapening, ferrocement herstel
