Studie naar plastische stroming van geconditioneerde grond in de drukkamer van diep verzonken EPB-schilden die door zandlaag boren

Waarom het graven van diepe tunnels zorgvuldige modder vereist

Moderne steden vertrouwen steeds meer op ondergrondse spoorlijnen die ver onder drukke straten worden geboord. Om deze tunnels veilig uit te graven, gebruiken ingenieurs gigantische machines die vooruitduwen terwijl ze het omliggende zand en water tegenhouden. Het materiaal voor de machine moet stromen als dikke tandpasta: zacht genoeg om te worden afgevoerd, maar stijf genoeg om het tunnelfront te ondersteunen en te voorkomen dat het instort of plotseling naar boven schiet. Deze studie stelt een praktische vraag met grote veiligheidsgevolgen: hoe moet die ‘tunnelmodder’ worden bereid wanneer tunnels veel dieper dan gebruikelijk door losse, zanderige grond lopen?

Hoe tunnelmachines leunen op ontworpen grond

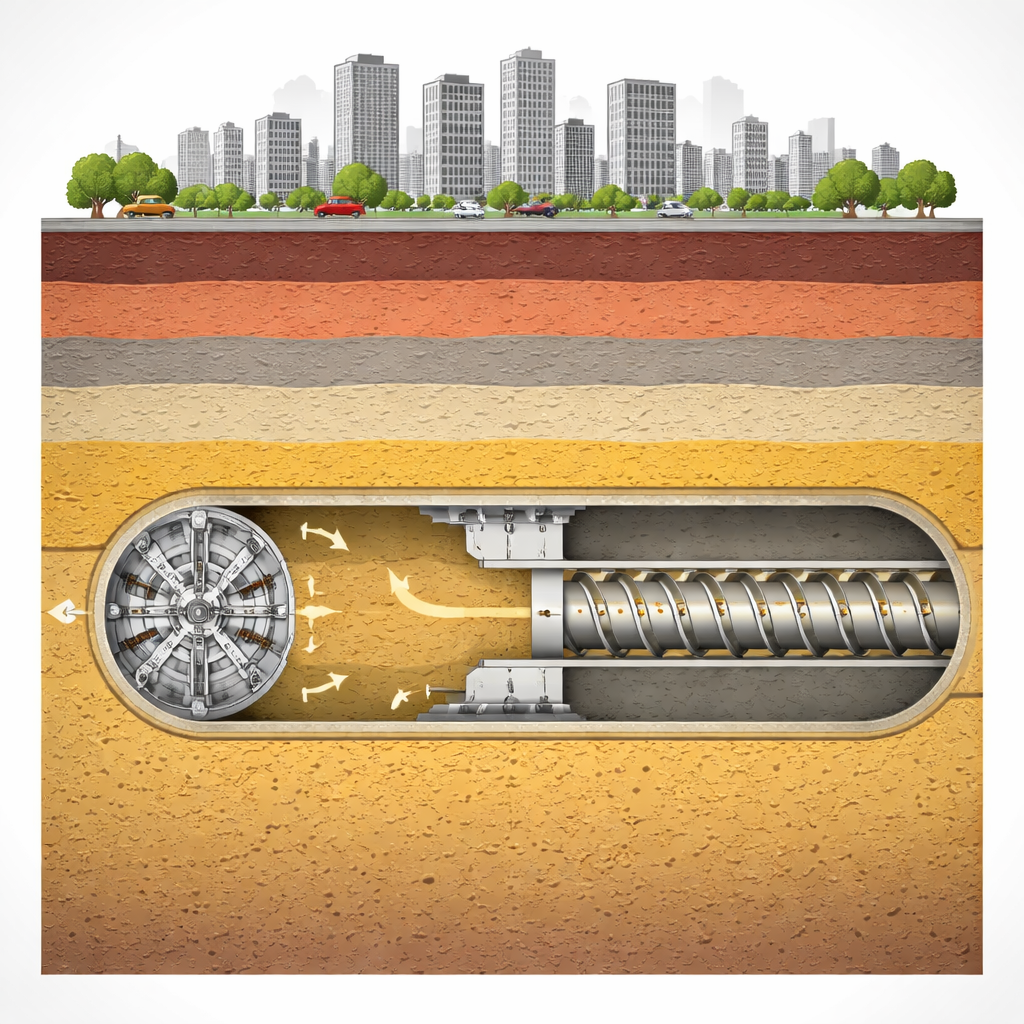

Earth pressure balance (EPB)-schildmachines graven grond af aan de voorkant en voeren die via een schroeftransporteur af, terwijl ze een constante druk handhaven die het tunnelfront ondersteunt. In zanderige grond op geringe diepte vertrouwen aannemers vaak op ervaring bij het kiezen van schuimen en suspensies die de grond in een verwerkbare pasta veranderen. Een eenvoudige veldtest, de slump-test, meet hoe ver een kegelvormige hoop van deze pasta instort onder eigen gewicht. Typische richtlijnen suggereren een brede ‘goede’ range van 100–200 millimeter slump. Maar voor zeer diepe tunnels in zand kunnen zulke vuistregels falen: als de grond te gemakkelijk stroomt, kan die oncontroleerbaar uit de machine spuiten; als hij te stijf is, vertraagt de afvoer en kan de tunnel verstopt raken.

De slump omzetten in een meetbare stroomregel

De auteurs herformuleren dit vuistregelprobleem met concepten uit de vloeistofmechanica. Ze behandelen de geconditioneerde grond als een Bingham-vloeistof, een materiaal dat pas begint te bewegen wanneer een bepaalde spanning wordt overschreden, waarna het stroomt als een zeer dikke vloeistof. Onder deze aanname bouwen zij een vereenvoudigd mechanisch model van de slump-test, waarbij de waargenomen instorthoogte direct wordt gekoppeld aan de ‘yield stress’ van de grond—de spanning die nodig is om de beweging te laten beginnen. Laboratoriummetingen met een viscosimeter bevestigen dat wanneer zand wordt gemengd met schuim en bentoniet, de resulterende grondpasta bij praktische stroomsnelheden ruwweg dit gedrag volgt, en dat de door het model voorspelde slumps goed overeenkomen met de gemeten waarden wanneer de grond redelijk zacht is.

Stijve grond laten stromen met speciale toevoegingen

Op de grote diepten van belang hebben ingenieurs echter vaak grond nodig die nauwelijks instort, maar toch als een samenhangende, langzaam bewegende plug in de schroeftransporteur functioneert. Schuim en bentoniet alleen konden deze combinatie niet leveren: laag-slump monsters werden droog en gebarsten en verloren de benodigde plasticiteit. Het team testte daarom een ander recept, waarbij een langketenpolymeer genaamd polyacrylamide (PAM) werd toegevoegd samen met zeer fijne deeltjes. Deze toevoegingen vormen een microscopisch driedimensionaal netwerk dat zandkorrels overbrugt terwijl het de openingen ertussen opvult. Elektronenmicroscoopbeelden tonen een dicht, webachtig structuur in de behandelde grond. In het laboratorium bleven deze mengsels tandpasta-achtig, zelfs bij veel lagere slumpwaarden, en hun stroming kwam opnieuw overeen met het Bingham-achtige model, waardoor de onderzoekers betrouwbare waarden voor yield stress en viscositeit konden vaststellen over een breed bereik aan stijfheid.

Hoe diepte en druk de ideale modder hervormen

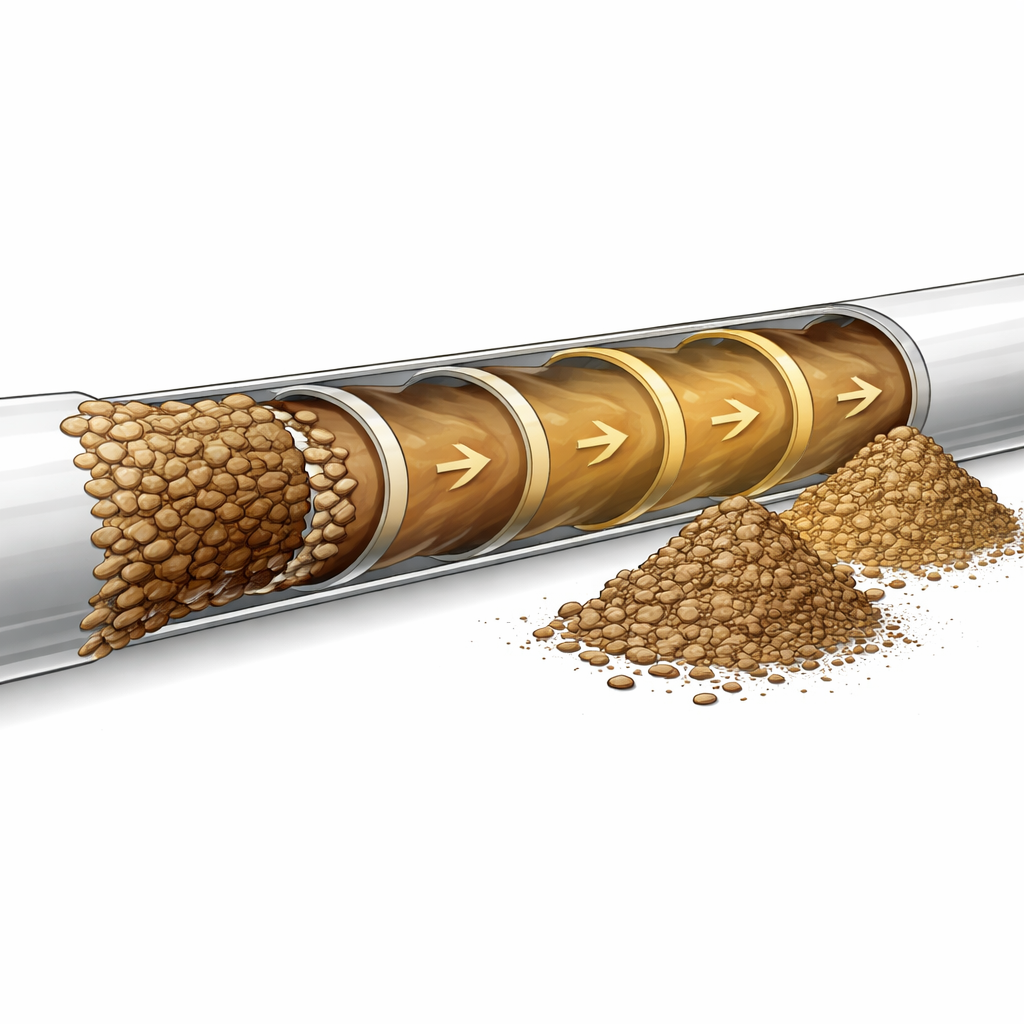

Met deze metingen bekeken de auteurs vervolgens hoe de grond zich in de schroeftransporteur zou moeten gedragen wanneer alleen druk, en niet mechanische rotatie, deze vooruitduwt. Ze leidden een wiskundige uitdrukking af voor hoeveel Bingham-achtige grond door een geïdealiseerde buis zou passeren onder een gegeven drukverschil, en vergeleken dit met gedetailleerde computersimulaties van een echte schroeftransporteur. Het vereenvoudigde model reproduceerde de hoofdtrend: de afvoer stijgt met de kamerdruk en daalt als de yield stress of viscositeit toeneemt. Met gegevens van een echt metroproject in Guangzhou, waar een EPB-schild met 8,8 meter diameter ongeveer 30 meter onder het oppervlak door zandlaag boorde, keerden ze dit model om om de eigenschappen in de kamer van het materiaal te schatten die daadwerkelijk veilige, gebalanceerde werking opleverden. Deze analyse toonde aan dat naarmate de tunneldiepte en de druk toenemen, de grond geleidelijk sterker (hogere yield stress) en dus minder sloppy moet worden om ongecontroleerde stroming te voorkomen.

Praktische handleiding voor dieper en veiliger tunnelen

Ten slotte zetten de auteurs deze reologische doelstellingen om in eenvoudige slumpaanbevelingen voor verschillende begraafdiepten van vergelijkbare EPB-schilden in zanderige grond. Voor een tunneldak op 20 meter diepte raden zij relatief zachte grond aan met een slump rond 177 millimeter. Bij 30 meter diepte versmalt de ideale slump tot ongeveer 94 millimeter, dicht bij de veldervaring op de Guangzhou-lijn. Op 40 en 50 meter diepte wordt het veiligste mengsel voorspeld zeer stijf te zijn, met slumps van ongeveer 60 en 28 millimeter, respectievelijk. Met andere woorden, naarmate tunnels dieper worden, moet de ‘tandpasta’ meer op stevige klei gaan lijken om een stabiele, niet-uitbarstende aardeplug te behouden, en toevoegingen zoals PAM en fijne deeltjes zijn essentieel om zulke stijve grond gecontroleerd te laten stromen. Dit werk verandert een grotendeels empirisch ambacht in een kwantitatief kader en geeft tunneldesigners een duidelijker veiligheidsvenster voor grondconditionering in diepe, zanderige stedelijke ondergrond.

Bronvermelding: Zhong, X., Huang, S., Wang, H. et al. Study on plastic flow of conditioned soil within pressure chamber of deeply buried EPB shields tunneling through sandy stratum. Sci Rep 16, 12958 (2026). https://doi.org/10.1038/s41598-026-43016-7

Trefwoorden: EPB-schildtunnelen, grondconditionering, stabiliteit van tunnelweerspiegel, Bingham-vloeistof, polymeer-gemodificeerde grond
